Sujet : Schéma alimentation Maison en PER en attente de validation SVP

Bonjour,
je me lance dans la rénovation d'une veille maison qu'on vient d'acheter.
je vais donc refaire la plomberie de A à Z en PER car j'ai déjà pu le tester pour une cuisine dans mon ancien appart.

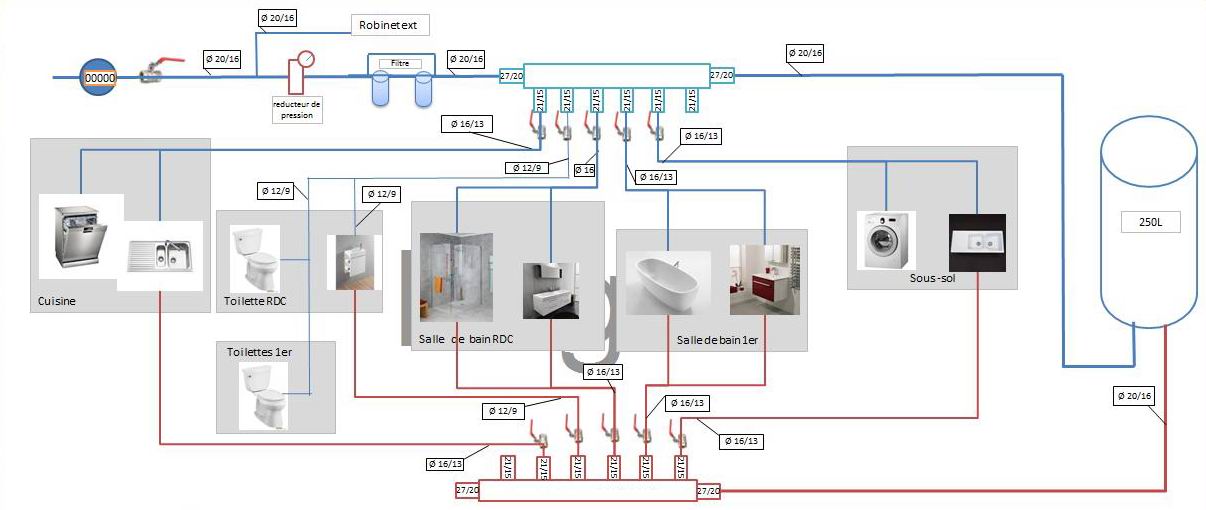

Voici donc mon schéma, quelqu'un peut il me le valider/commenter/corriger SVP.
J'ai des doutes sur l'alimentation principale en Diamètre 20 mais je ne trouve pas de raccord et tuyau en diametre 25 pour PER.

merci de votre aide

Sujets pièces jointes

Schema Plomberie.JPG, 64.2 kb, 1206 x 510
Schema Plomberie.JPG 64.2 kb, 5257 téléchargements depuis. 09-03-2013

Re : Schéma alimentation Maison en PER en attente de validation SVP

Je le trouve bien le schéma, mais la ligne principale pourrait effectivement être en 20/25.

Les raccords en 25 se trouvent partout par exemple : http://www.anjou-connectique.com/femell … 20-27.html

3

Re : Schéma alimentation Maison en PER en attente de validation SVP

Merci pour ce conseil et votre réponse, j'avais en effet prévu de faire l'alimentation en 25 jusqu'à la nourice d'eau froide mais comme j'en trouvais pas à leroy merlin ou casto j'avais fini par changer d'avis.
Puis-je repartir en 20 vers la chaudière ou dois-je rester en 25 ?

Même question pour l'alimentation de la nourice d'eau chaude.


Autre dilemme, je pense qu'il me faut de quoi vidanger le circuit d'eau chaude et le circuit d'eau froide.
Alors je pensais le faire sur chacune des sorties des nourices et ducoup faire un Té devant celle d'eau froide pour alimenter le chauffe eau.

Un avis ?

Re : Schéma alimentation Maison en PER en attente de validation SVP

généralement on est en 25 en pehd (tuyau noir avec trait bleu) de l'arrivée d'eau de ville  au réducteur de pression, ensuite du 20 suffit largement

pas nécessaire impératif de prévoir une vidange surtout sur l'eau chaude, au pire il suffira de dévisser un raccord sur la nourrice eau froide

5

Re : Schéma alimentation Maison en PER en attente de validation SVP

Merci pour votre aide, je vais faire comme ça.

6

Re : Schéma alimentation Maison en PER en attente de validation SVP

Anlec a écrit:

Bonjour,
je me lance dans la rénovation d'une veille maison qu'on vient d'acheter.
je vais donc refaire la plomberie de A à Z en PER car j'ai déjà pu le tester pour une cuisine dans mon ancien appart.

Voici donc mon schéma, quelqu'un peut il me le valider/commenter/corriger SVP.
J'ai des doutes sur l'alimentation principale en Diamètre 20 mais je ne trouve pas de raccord et tuyau en diametre 25 pour PER.

merci de votre aide
