Sujet : validation plan chauffage en tuyaux multicouche

Bon jour

ravi d être ici parmi vous.

je souhaite votre aide pour valider mon plan de chauffage.

et voici quelques points qui me tiennent.

1: le radiateur 7.sa longeur total de tyauterie qui est de 12ml

    ne risque t il pas de chauffer mal?

2:  l encombrement des Te derrière le radiateur 6.

     ne créaient ils pas une importante perte de charge?

3: pour le radiateur 8.es-ce que j ai du bien faire de

    l alimenter en diamètre 20 ?

                                                 je vous remercie smile
                                                                                              Amicalement

Sujets pièces jointes

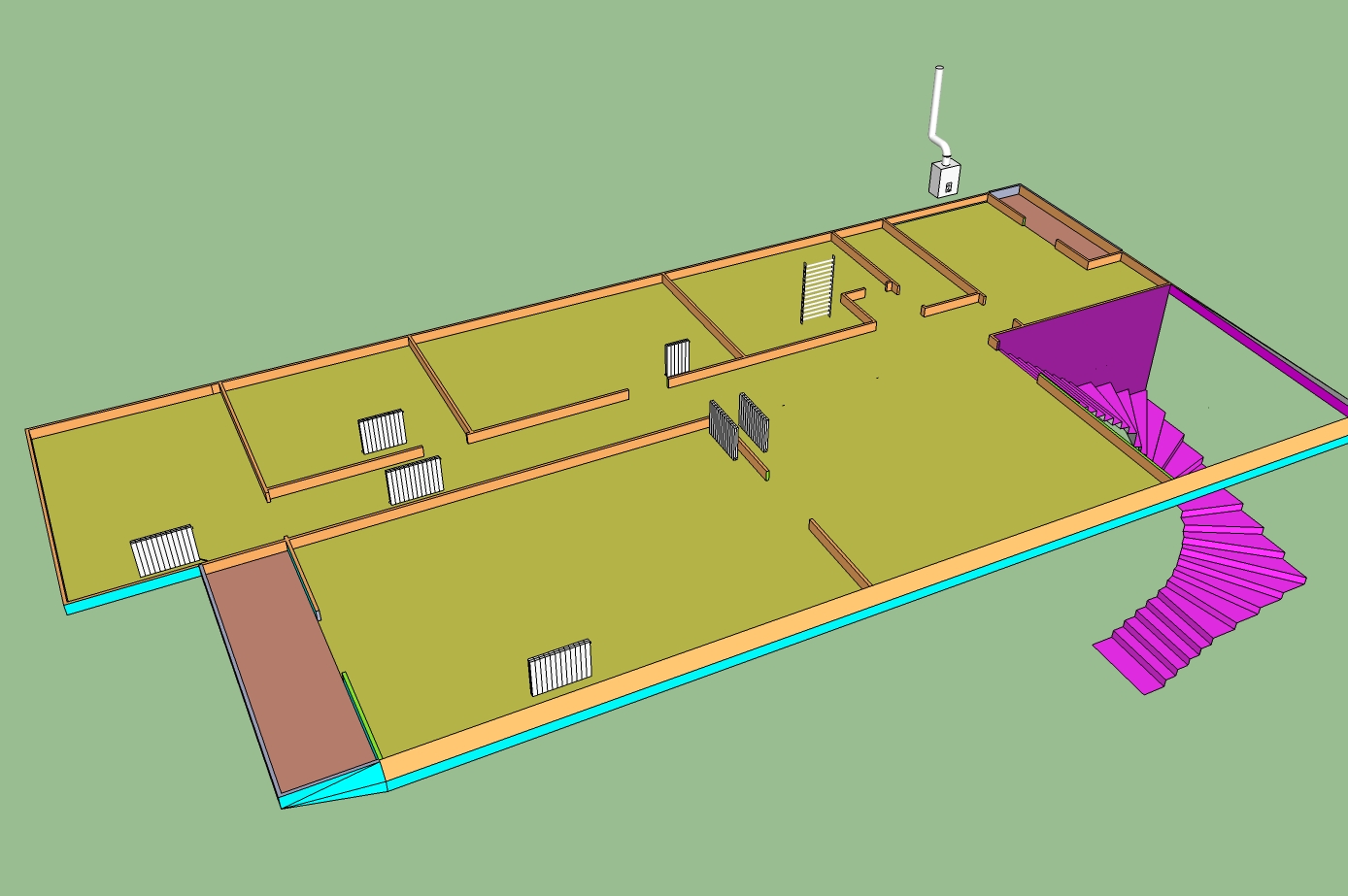

c1.jpg, 297.01 kb, 1388 x 923
c1.jpg 297.01 kb, 322 téléchargements depuis. 26-01-2013

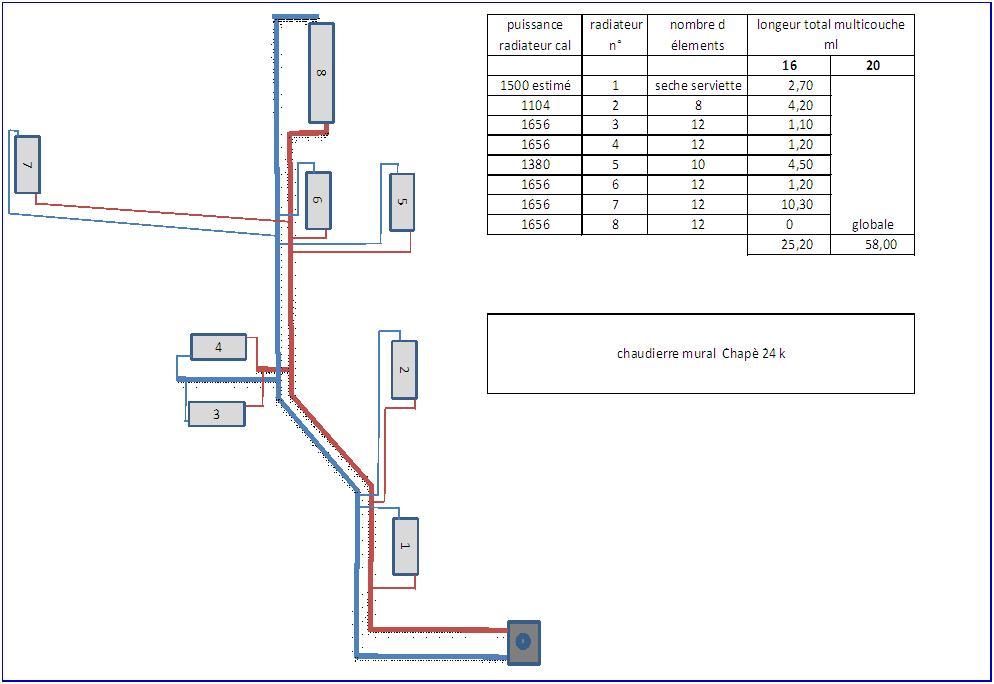

plan.JPG, 64.72 kb, 994 x 684
plan.JPG 64.72 kb, 348 téléchargements depuis. 26-01-2013

2

Re : validation plan chauffage en tuyaux multicouche

images

Sujets pièces jointes

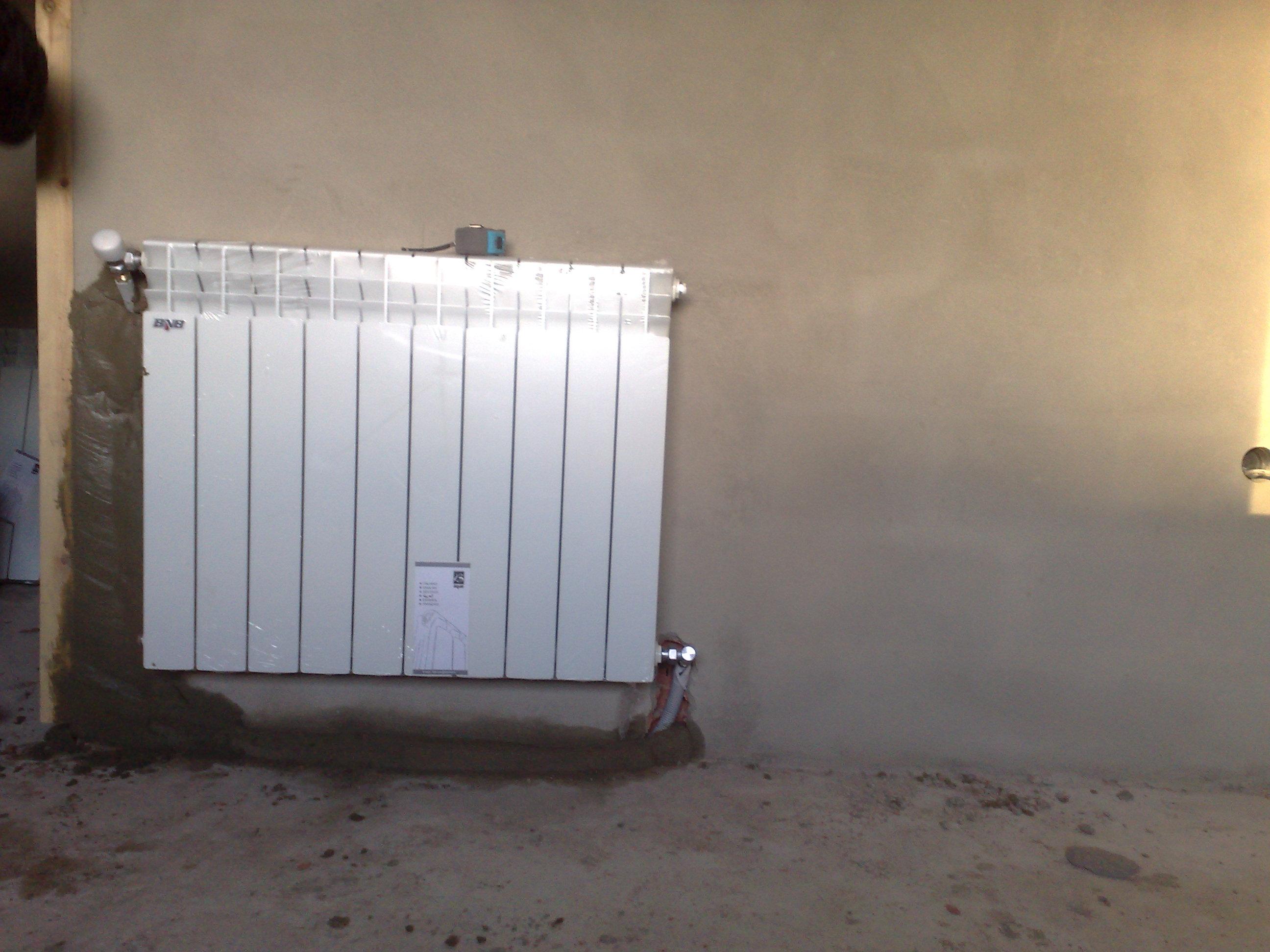

radiateur 5.jpg, 455.55 kb, 2592 x 1944
radiateur 5.jpg 455.55 kb, 2206 téléchargements depuis. 26-01-2013

radiateur 6.jpg, 607.32 kb, 2592 x 1944
radiateur 6.jpg 607.32 kb, 296 téléchargements depuis. 27-01-2013

3

Re : validation plan chauffage en tuyaux multicouche

Bonjour.

je me suis permis de déplacer votre sujet dans la section chauffage...

Pour commencer, le radiateur 8 aurait pu effectivement être alimenté en diamètre 13/16 a partir des tés des radiateurs 6 et 7, mais la fait que ces tubes soient surdimensionnés ne pose aucun problème.

La perte de charge causé par le tés ne pose aucun problème avec une installation de petite taille (ce qui est votre cas).

Pour le radiateur 7 qui ait 12 ou 25 ne change pas grand chose il y a juste quelques degrés qui se perdent sur le chemin. Pour la circulation, si besoin vous procéderez a l’équilibrage de l'installation.

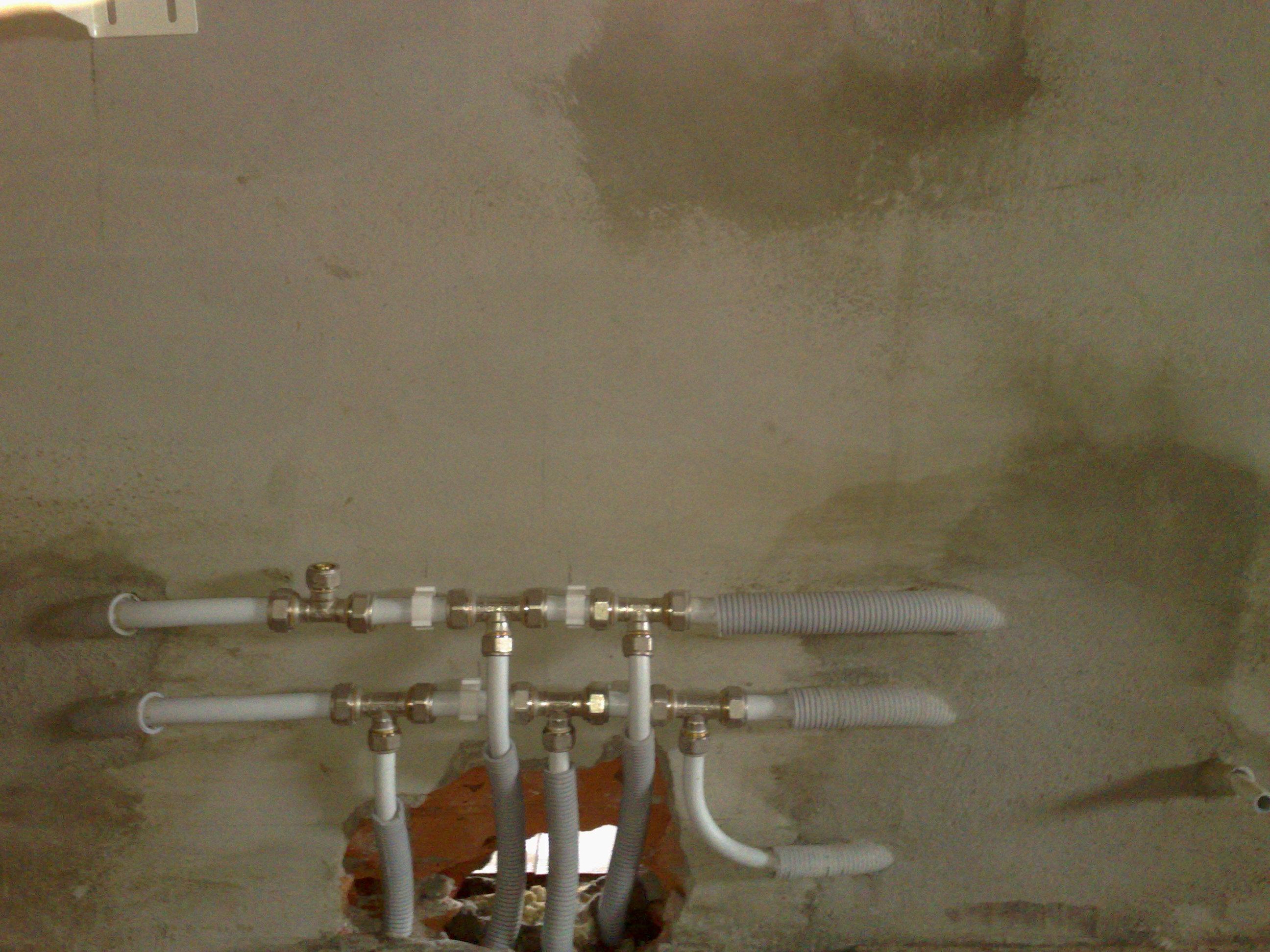

Pour la distribution derriere le radiateur 6 (image du radiateur 6) vous auriez du sceller une boite dans le mur puis faire tout ça dedans en plus vous avez un mur en briques creuses qui aurait été facile a découper, puis une petite boite se fait même avec des planches pour le bâtis et une place de contreplaquée clouée avec 4 petit clous sur les angles et c'est propre.
Regardez ce lien en bas de page et vous verrez comment nous voisins européens font leurs nourrices.

Sinon c'est bien mais votre construction n'est pas parisienne, pouvez vous me dire dans quelle région ou pays étés vous!

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Suivez nous sur facebook  Questions en MP = Corbeille

4

Re : validation plan chauffage en tuyaux multicouche

Bonjour Dani

oui bien sur. j habite a l est algérien.comme vous avez remarquer

c est l une parmi les modèle de construction sud méditerranéen.


l idée de la boite encastré ma parus géniale.puis-qu au début j ai

penser camoufler l installation derrière le radiateur 6.

pour le reste je vous remercie pour toutes vos éclaircissement.que je vais noter


                                                       merci  smile
                                                                                                                           A Bientôt

5

Re : validation plan chauffage en tuyaux multicouche

bonjour

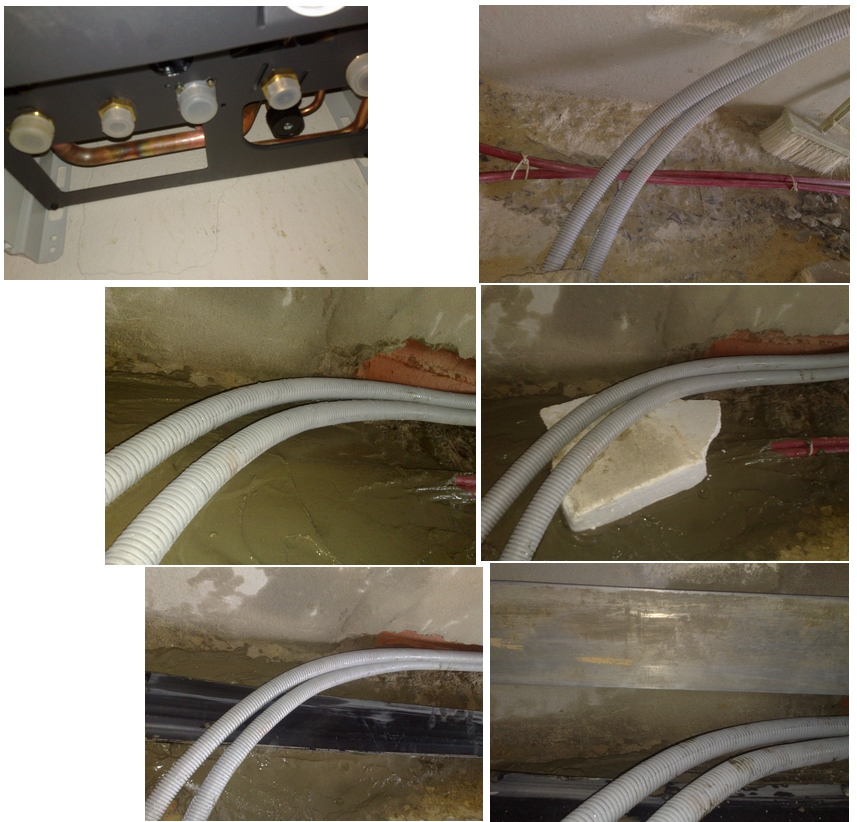

j ai un petit pb de croisement inévitable.avec des gaines électrique.

pour pouvoir les isoler de l installation.je les aient mouiller dans la dalle.

mais pour renforcer avec du polystyrène.de 3 cm d épaisseur

l installation devient gênante pour la pose du carrelage.

je n ai pas trouver du polystyrène HD de 1cm. donc j ai été obliger d isoler avec

une plaque de plastique demi souple de 1 cm d épaisseur.

le tout devient 2 cm de mortier plus un cm de plastique

sinon.il faut dériver le trajet des gaines électrique.pour un encastrement dans les mures

mais ça va prendre environ25 ml de gaines encastré sur la façade.

es-qu il y auras un risque avec ce croisement?


                                                      je vous remercie   smile

Sujets pièces jointes

croisement.jpg, 476.29 kb, 857 x 822
croisement.jpg 476.29 kb, 231 téléchargements depuis. 08-02-2013

6

Re : validation plan chauffage en tuyaux multicouche

Non...

Lorsque vos fils sont protégés par une gaine et votre tuyau aussi, il n'y a pas de risque a qu'ils se touchent.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information.

7

Re : validation plan chauffage en tuyaux multicouche

bonjour Niel

OK.
                             je vous remercie
                                                                             Cordialement
