Bonjour.

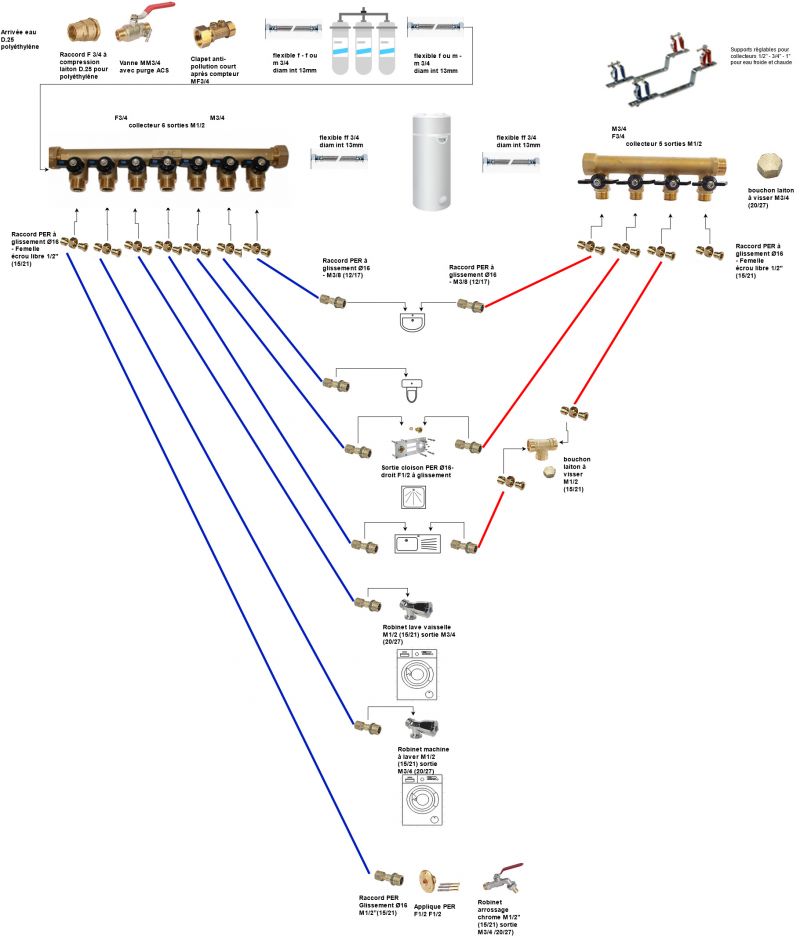

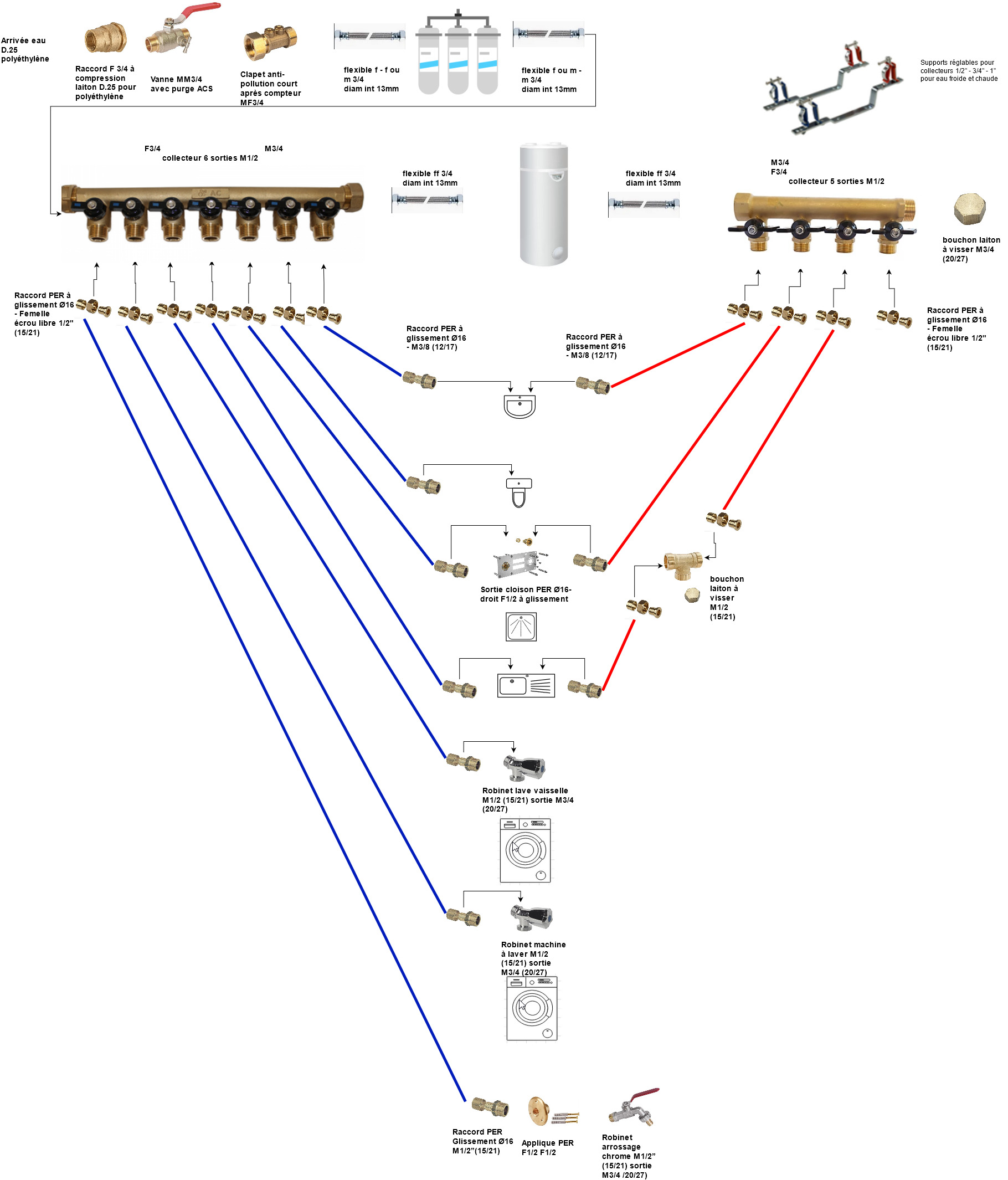

Vous mettez toujours le meme raccord de terminaison alors que dans la réalité chaque appareil a son propre raccord de terminaison, sauf pours les attentes destinés a brancher des robinets qui eux ont des flexibles .
Pourquoi des flexibles avec un DN interne de 13mm et pas 15mm qui est plus gros avec des flexibles de 13 vous perdez le bénéfice des tuyaux plus gros.
Manque vanne d'arrêt avec purge pour le point d'eau externe.
Manque le groupe de sécurité sur alimentation de chauffe-eau.
Pourquoi un té sur eau chaude sous évier?
L'attente WC doit etre de type femelle en 12/17
Sur l'arrivé, a quoi sers le clapet anti-retour juste apres la vanne a purge, il sers a empêcher l'eau de l'installation de se vidanger, de toute façon je ne pense pas que votre installation soit faite de façon a pouvoir etre vidangé, a vous de voir sur place mais j'en doute fort.
Les filtres sur l'arrivée doivent avoir un by-pass, un réducteur de pression en amont et un anti retour en aval , autrement vous risquez l'explosion des bocaux en cas de surpression.
Nous ne faisons pas le travail a votre place, nous donnons simplement un coup de main...
