Sujet : chaudiere gaz roca R20F

Bonsoir,
j'ai une chaudière roca R20F chauffage et ecs, qui marche bien, il ya 3 jours j'ai voulu changer la sonde de température, en démontant la sonde, la chaudière a pris une bonne douche, tous été mouillé, après avoir nettoyé et sécher les connectiques avec un sèche cheveux, la chaudière a démarré moins de 1 minute et ensuite plus rien.
je met en doute le condensateur ou le moteur qui se trouve sur le corps qui fait évacuer les gaz brulé par la ventouse.
si je laisse tourner j'ai plus d'allumage électronique et le moteur sens un peu le brulé.
je pense que la bobine du moteur est hs ou uniquement le condensateur??
est ce que les deux fil du condensateur se branchent dans n'importe quelle sens.??
merci de votre aide

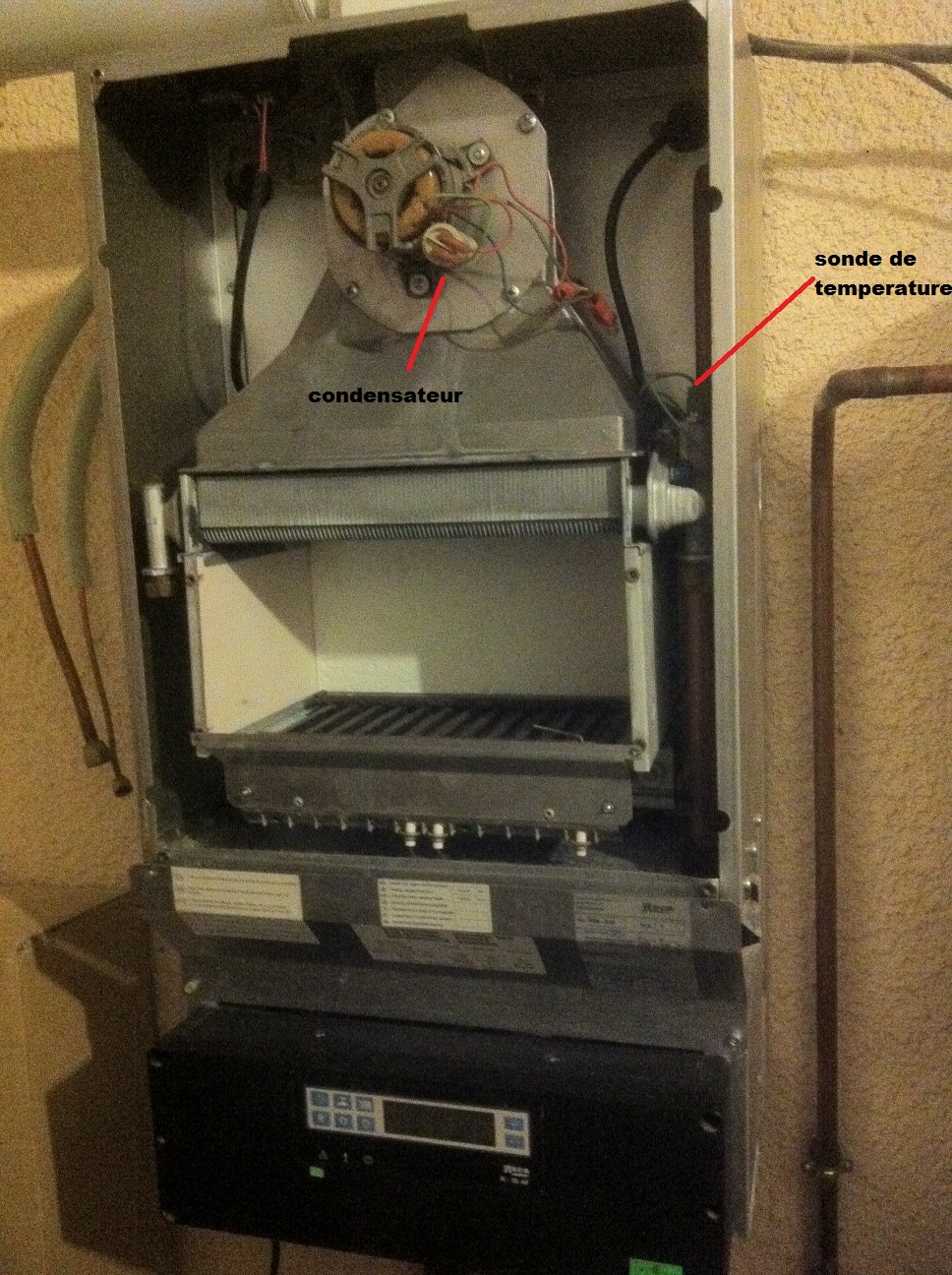

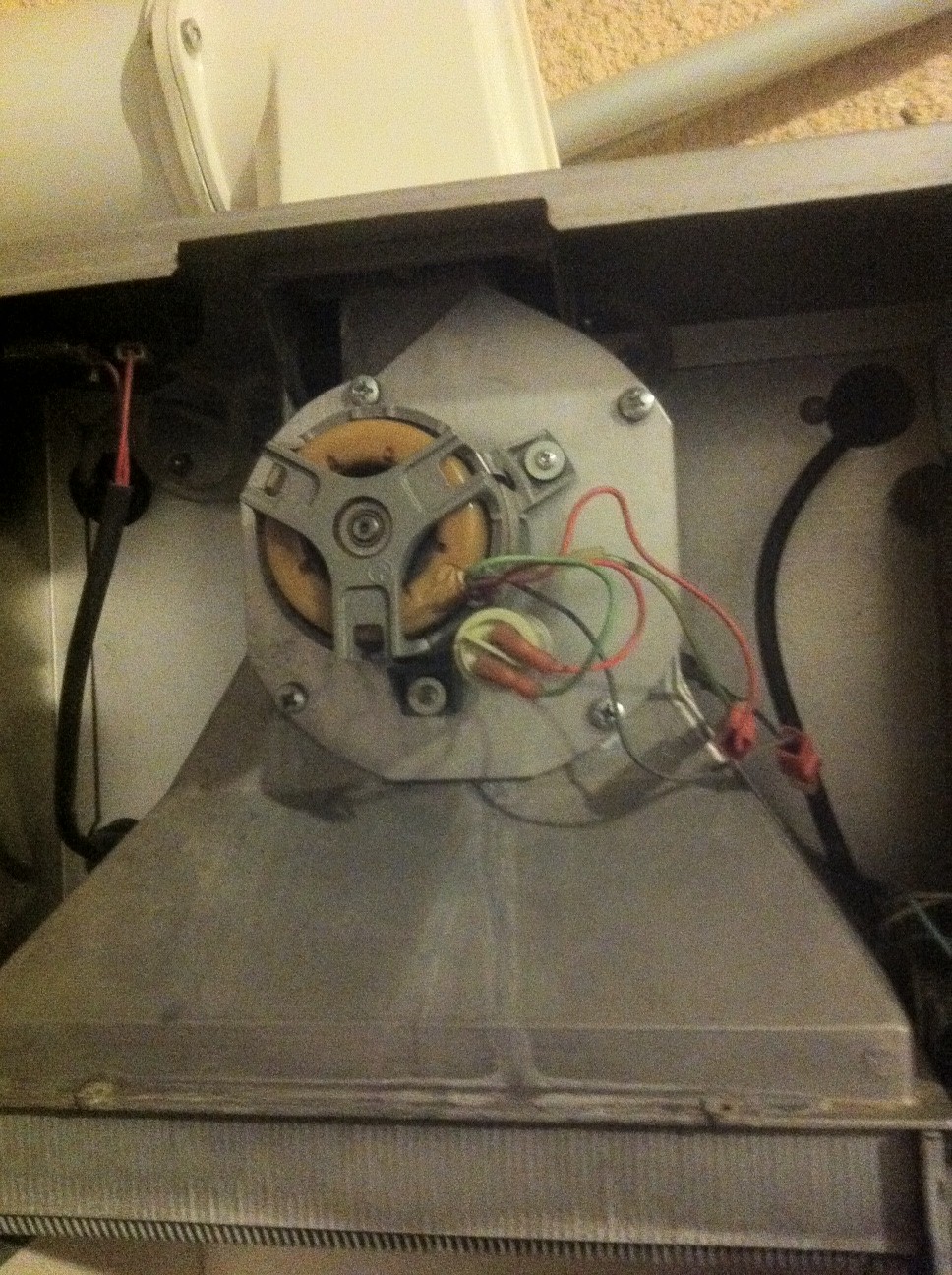

Sujets pièces jointes

photo 1.JPG, 430.38 kb, 968 x 1296
photo 1.JPG 430.38 kb, 225 téléchargements depuis. 11-01-2013

photo 2.JPG, 565.86 kb, 968 x 1296
photo 2.JPG 565.86 kb, 233 téléchargements depuis. 11-01-2013

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : chaudiere gaz roca R20F

A votre place je partirais directement sur le moteur complet, le condensateur ne dégage pas d'odeur de brulé...

Normalement les fils du condensateur on un sens, il est même possible que les cosses soient differentes, si identiques avec fils de la même couleur = pas de sens

Moi aussi:  Je Suis Charlie
Vous n'êtes pas bricoleur, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : chaudiere gaz roca R20F

Bonsoir FLAV et merci pour ta réponse, en effet j'ai passer une bonne partie de la journée de vendredi avec un technicien de la marque baxiroca (échange de photos et mail et aussi par tel heureusement je parle un peu espagnol...) qui m'a aussi bien aidé et qui a confirmé que le code 20 correspond au pressostat et aussi lié au extracteur et il m'as proposer d'acheter un extracteur chez eux a un tarif pro et qui est de 195 € plus frais du colis.
le problème c'est comment être sure que c'est lui qui est en cause, sachant que le l'extracteur tourne encore et le bobinage est étanche : comment est ce qu'il a pu être endommage par l'eau alors qu'il est conçu pour être dans une chaudière et donc susceptible d’être arrosé a tous moment.
y'a t'il un moyen de tester un extracteur qui tourne???  d'apres mes recherche sur le net ce moteur est presque identique a ceux qu'on trouve sur certain modèle de saunier duval, chafoteu et elmleblanc.
bien sur, avant de me lancer sur un changement de chaudière je vais essayer de trouver un moteur que je peux adapter et je verrais par la suite, si ça redémarre alors je commande un extracteur d'origine, autrement le banquier est mon ami!!!!
heureusement on se chauffe au bois de cheminé et pour l'eau chaude j'ai installé une résistance d'appoint dans le ballon solaire.
cordialement.

Re : chaudiere gaz roca R20F

Faites moi des photos de tous les cotés de votre extracteur et postez-les ici, ou envoyez les moi par email, sur l’émail que je vous ai fourni en MP, parce que je doit avoir au moins un extracteur complet d'une chaudière ferroli, avec vos images je vais comparer si je vois qu'il s’adapte sur votre appareil je vous l’expédie, vous payerez seulement les frais de port.

Re : chaudiere gaz roca R20F

Bonsoir à tous, Bonsoir Alleauplombier
désolé je rentre tard du travail, voici les differentes photos de mon moteur, et merci pour la proposition.
cordialement

ci joint copie en MP.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : chaudiere gaz roca R20F

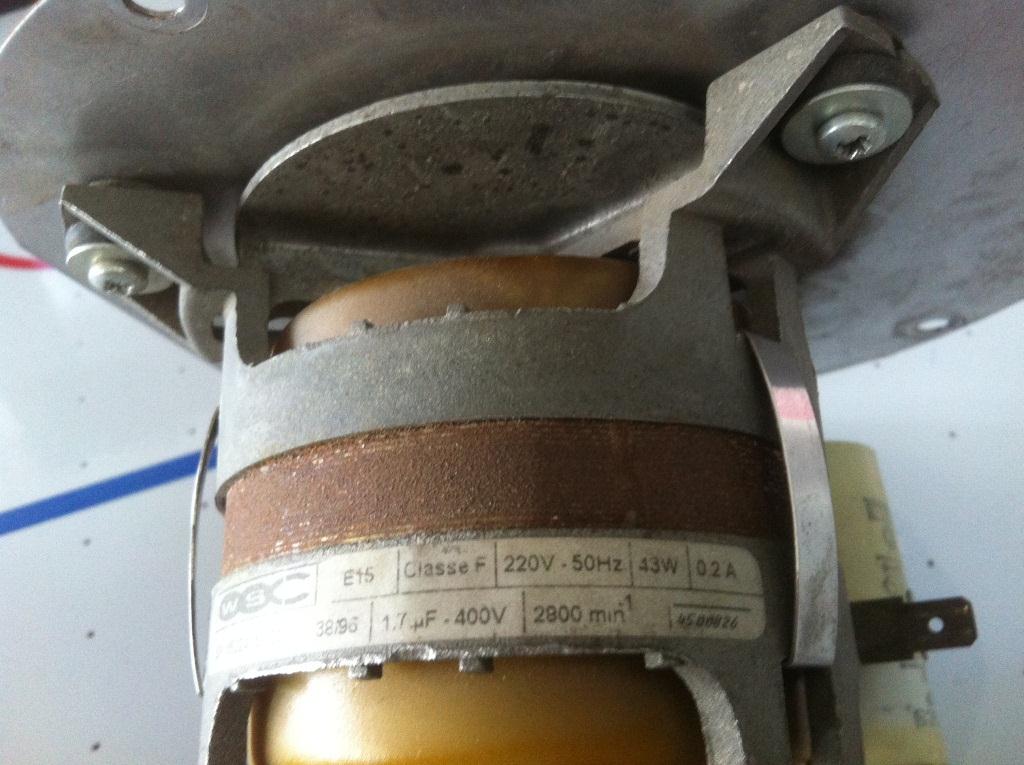

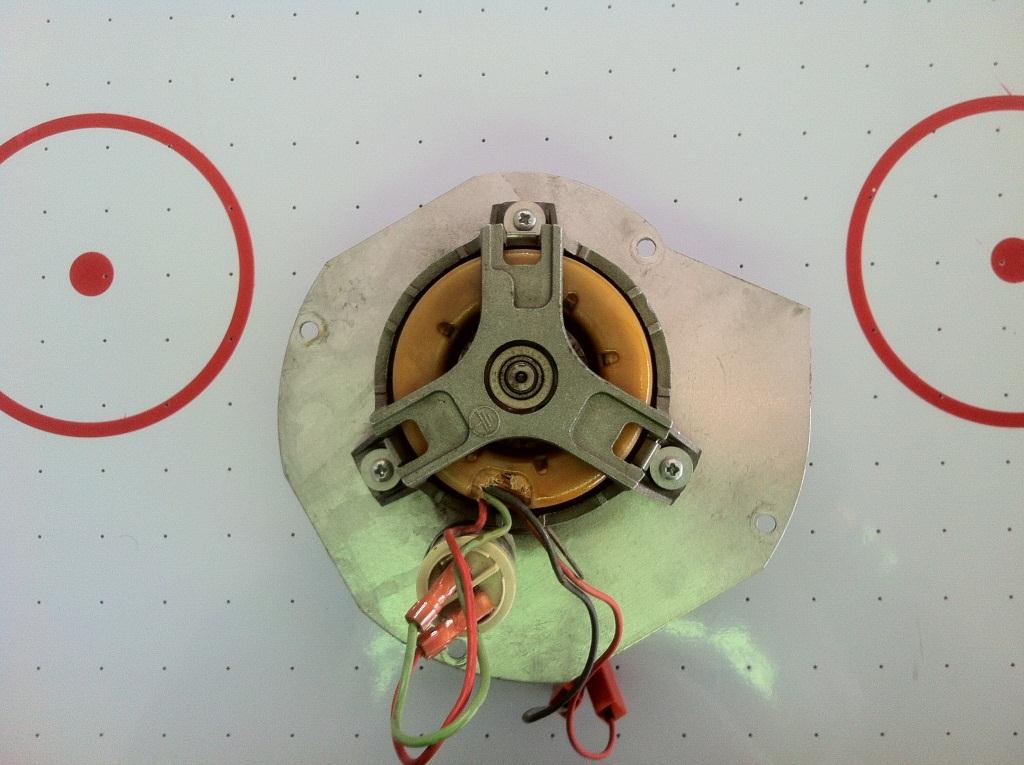

voici les photos

Sujets pièces jointes

IMG_1515.JPG, 90.38 kb, 1024 x 765
IMG_1515.JPG 90.38 kb, 190 téléchargements depuis. 15-01-2013

IMG_1517.JPG, 105.66 kb, 1024 x 765
IMG_1517.JPG 105.66 kb, 195 téléchargements depuis. 15-01-2013

Re : chaudiere gaz roca R20F

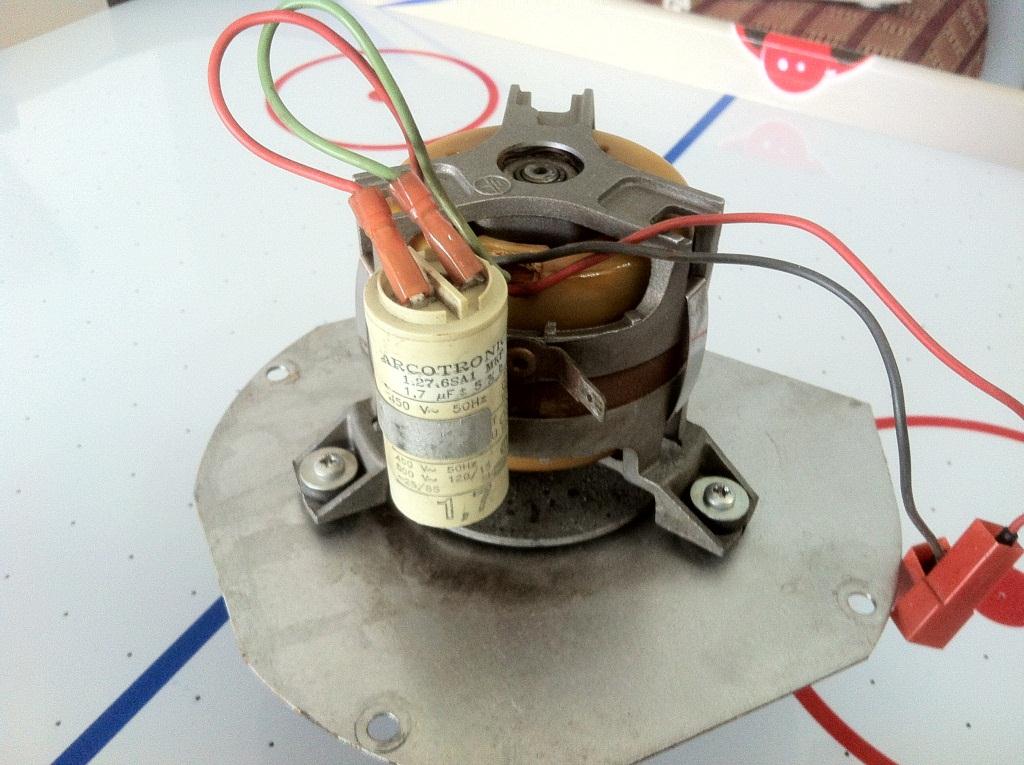

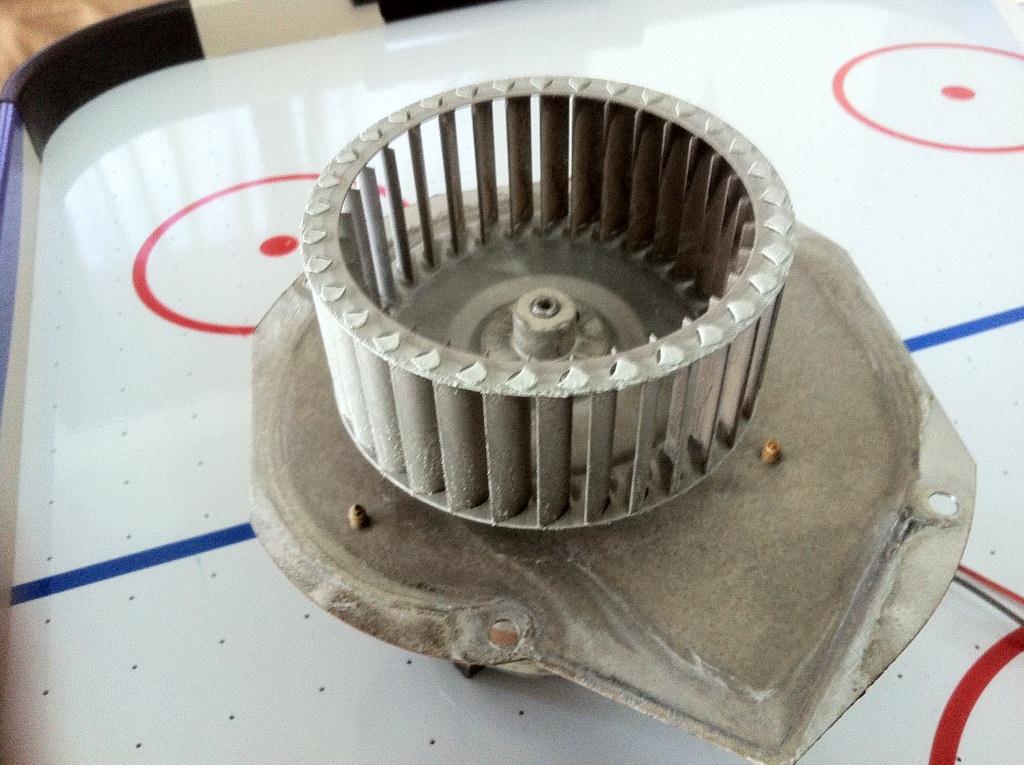

la suite...

Sujets pièces jointes

IMG_1522.JPG, 99.92 kb, 1024 x 765
IMG_1522.JPG 99.92 kb, 200 téléchargements depuis. 15-01-2013

IMG_1527.JPG, 123.22 kb, 1024 x 765
IMG_1527.JPG 123.22 kb, 205 téléchargements depuis. 15-01-2013

Re : chaudiere gaz roca R20F

Bonjour.

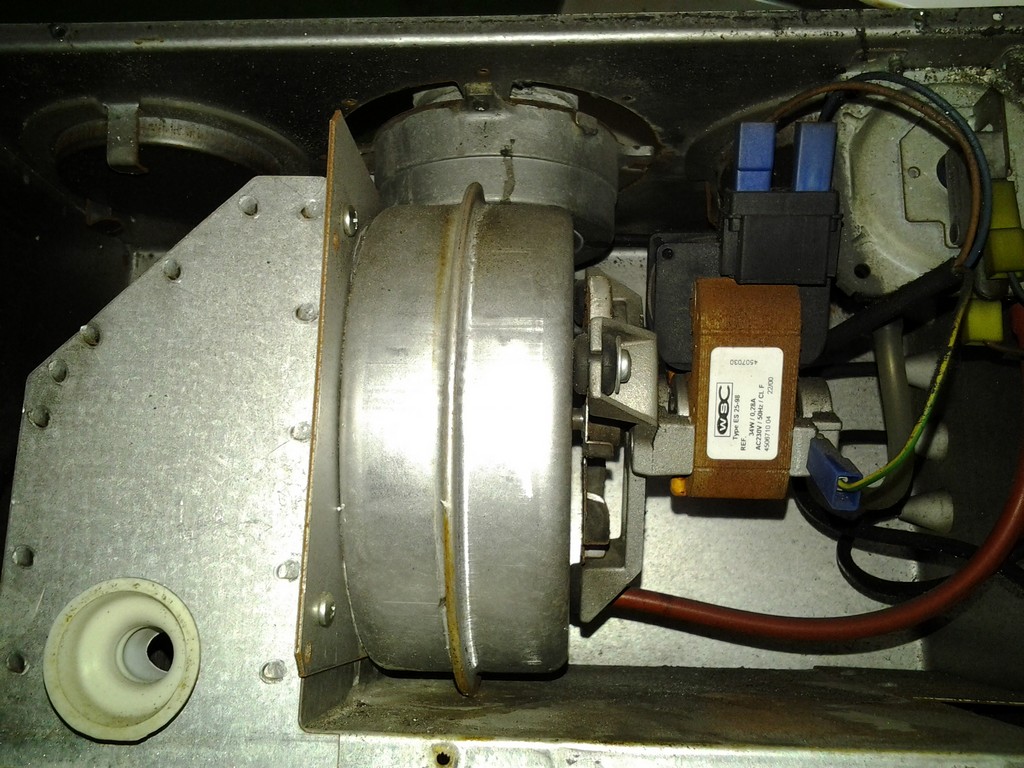

je confirme réception de vos images, malheureusement je ne peux pas vous aider, le ventilateur que je possède n'est pas du tout le même, je joint ici une image.

Sujets pièces jointes

ventillateur ferroli.jpg, 201.29 kb, 1024 x 768
ventillateur ferroli.jpg 201.29 kb, 281 téléchargements depuis. 16-01-2013

Re : chaudiere gaz roca R20F

Bonsoir,
j'ai bien regardé la photo et je pense que les pattes de fixation sont identique, reste à savoir si ils ont les mêmes entre axes.
sur mon moteur je peux dissocier l'hélice et la plaque en métal, elles sont fixé au niveau de l'axe par des petites vis que je peu démonter avec une clef allen, je permute uniquement le moteur et son condensateur.
je viens de verifier l'entre-axes entre les trois vis des trois pates support moteur et il est de 9,4 cm, si c'est le cas du votre j'ai encore une chance, aussi il faut voir si le moteur a un condensateur ou autre chose qui a la même fonction?
si possible m'envoyer une photo du dessus.
Merci.

Re : chaudiere gaz roca R20F

Je n'ai pas d'autres images sous la main.

Je m'occupe de ça ce weekend quand j'aurais le temps d'aller a l'atelier.

Re : chaudiere gaz roca R20F

Merci,
pour l'instant tous va bien on a l'eau chaude grâce a le résistance du ballon solaire, et le chauffage avec la cheminé. on peux attendre sans problème.
Sincères salutations.

Re : chaudiere gaz roca R20F

Bonjour,

je viens vous donner des nouvelles concernant l'extracteur. j'ai fait quelques photos qui ne sont pas de trés bonne qualité car j'avais presque plus de batterie donc pas de flash.

Mais voila, j'ai aussi analyse la chose et je crois que ça ne pas pas vous dépanner, or l'extracteur que j'ai il possède deux hélices, 1 pour extraire de l'air extérieur, et 1 pour extraire les gaz vers l'extérieur.

https://www.plombiers-reunis.com/Host/medias_2013/1358606451-moteur-complet.jpg

On s'apercois que l'alimentation se fait par une prise et non par des cosses standard, il n'y a pas de condensatteur, il est possible que le condensateur soit en amont sur l'installation electrique, mais vu que tout les reste est partis a la poubelle, je ne pourrait plus le récupérer.

Voici la vue de la sortie de l'extracteur, on voit bien l'hélice, dedans qui extrait les gaz brulés.

https://www.plombiers-reunis.com/Host/medias_2013/1358606931-sortie.jpg

https://www.plombiers-reunis.com/Host/medias_2013/1358606608-ensemble.jpg

Voila

Re : chaudiere gaz roca R20F

Bonjour,
Merci pour les photos, oui en effet ce n'est pas la même chose, et donc je voix ce qui me reste a faire...
aujourd'hui j'ai vu une chaudière marque Vergne (MC2 confort +) chez leroy merlin, environ 2000 €, avec l'option ballon d'eau chaude (que j'ai déjà), j’hésite entre ce modèle et la thema 25 plus.
est ce que ça vaut le coup une condensation ou je prend une normale a ventouse?
pouviez vous, s'il vous plait me donner votre avis sur un  modèle fiable!!!
sincères salutations.

14

Re : chaudiere gaz roca R20F

a votre place je n'acheterais pas ce genre de matos chez leroy, dirigez vous vers un pro de la plomberie et pour moins de 2000€ vous aurez une elm ou saunier duval, non fabriqué en roumanie.

leroy c'est pas top pour les chaudières

Re : chaudiere gaz roca R20F

Je suis d'accords avec Nico du mans, pour ce genre de matos il faut s'adresser a des pros.

Les GSB restent un bon compromis pour le bricolage.
