Reflexion d'ensemble chaudière école 232 kw

Concernant le chauffage de la salle de sports, je crois que Unbricoleur a raison, il faudrait nous en dire plus sur le chauffage actuel, comment la chaleur est transmise, souffleurs, radiateurs, Autre????

Pour les économies, j'installerais des robinets thermostatiques dans un maximum de radiateurs, si c'est une école a certains moments certaines salles n’ont pas besoin de chauffage compte tenu le nombre occupants.

Ensuite je placerais un circulateur sur chacun des circuits, en plus je crois que le RVL470 peut gérer plusieurs circuits indépendants, "a confirmer sur la doc du RVL".

Ensuite il faudrait aussi ajouter des thermostats d'ambiance ou sonde intérieures pour arrêter ou diminuer chaque circuit séparément.

Je n'ai pas bien compris ce point

A quel endroit exactement récupérez vous ces températures?
Si le retour augmente en température quand la pompe 2 est a l’arrêt c'est parce que, le fluide envoyé par la pompe 1 passe en partie par la vanne de recirculation et remonte par thermosiphon sur les tubes de retour, en particulier sur le circuit 2.

Je pense que le circulateur 1 devrais être installé sur le tube de retour juste avant la chaudière, ou alors il faudrait utiliser des clapets de non-retour sur le circuit secondaire juste après la vanne mélangeuse.

Parce que a l'endroit actuel, lorsque le circulateur 2 est a l'arrêt, le circulateur 1 peut provoquer une circulation inversé sur la totalité des circuits 2 et 3.

Attention, je ne suis pas un pro des très grandes installations...

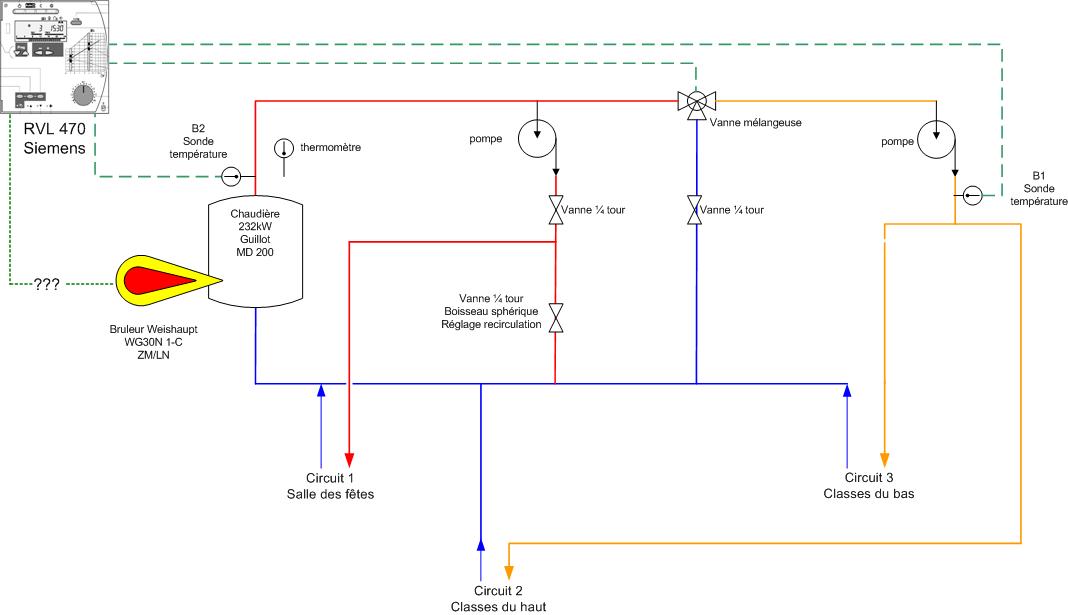

un des schémas copiés dans mon message précédent ne passe visiblement pas bien.

Désolé si j'ai fait une fausse manip.

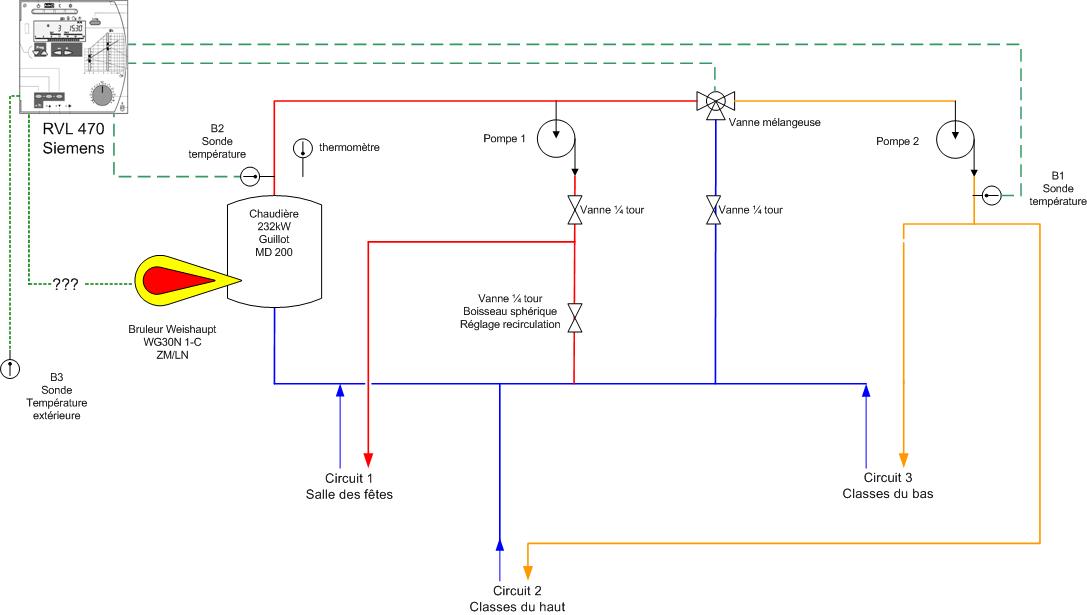

Je le joins en annexe, ainsi que le premier enregistrement de fonctionnement..

Bonsoir.

concernant le type d'installation qu'ils on mis en place je ne me prononce pas mais je me doute bien qu'il y aveaint une bonne raison.

Concernant l'aérotherm, a votre place je ne le supprimerais pas, il faut commencer par faire le calcul des besoins en chauffage et voir si les radiateurs sont suffisants, je crois que c'est pas le cas compte tenu des mètres cubes a chauffer "je suppose que cette salle est relativement haute sous plafond" d'ou le besoin  de l'aérotherm qui lui a besoin d'une température plus elevé.

Pour le circuit 3 avec une vingtaine de radiateurs  + une dizaine au plafond et branchés après la vanne mélangeuse, cela se justifie "a mon avis" par une hauteurs sous plafond moins importante que dans la salle de fêtes.

Pour le remplacement des robinets thermostatiques, je crois que c'est un bon choix de changer la tête mais aussi le corps, qui doivent être pas mal encrassés.

De mémoire le RVL gère bel et bien 3 circuits différents mais 2 avec des températures identiques. "A confirmer".

Pour la pompe que pousse a l'envers, une fois que vous modifierez les circuits, vous ajouterez les clapets nécessaires.

Pour la solution des départs avec des vanne individuelles, il faudrait se tourner vers la régulation et voir ce qu'il est possible de gérer, pour ma part, je pense que supprimer la vanne de recirculation au profit d'une vanne 4 voies serait une bonne solution, la vanne 4 voies peut réguler a la fois la température de départ mais aussi celle du retour.

Ensuite deux circuits avec deux vannes si la régulation peut les gérer, sinon une vanne pour les deux circuits qui de toute façon demandent des températures de départ identiques.

Pour le brûleur, je crois aussi que les vitesses différentes peuvent être gères par la régulation, mais attention a la première vitesse qui n'est peut être pas suffisante pour outrepasser la température minimale requise par la chaudière au dessus du point de rose.

Dans ce cas précis il y a certainement des économies a faire, mais attention, il ne faut pas faire n'importe quoi, il faut tenir un compte que la chaudière actuelle n'est pas basse température et a besoin d'une température supérieure a 60C° pour préserver le corps de chauffe contre la corrosion.

D'au autre coté vous ne pouvez pas trop baisser la température des radiateurs,  car il on été calculés en fonction des besoins, si vous diminuez la température vous diminuez leur puissance et dans ce cas il n'y a plus d'économies.

Voila mon point de vue
