Sujet : Création ventilation primaire

Bonjour à tous,

Je suis propriétaire d'un pavillon avec sous-sol.
L'ancien propriétaire a créer des évacuations sans tenir compte des règles de base.
Ce que j'ai repéré :
- absence de ventilation
- tous les appareils sanitaires (baignoire, évier, lavabo) sont raccordés sur le même tuyau (diam.40mm)

Voici une petite photo:

http://i62.servimg.com/u/f62/09/02/97/24/dsc01410.jpg

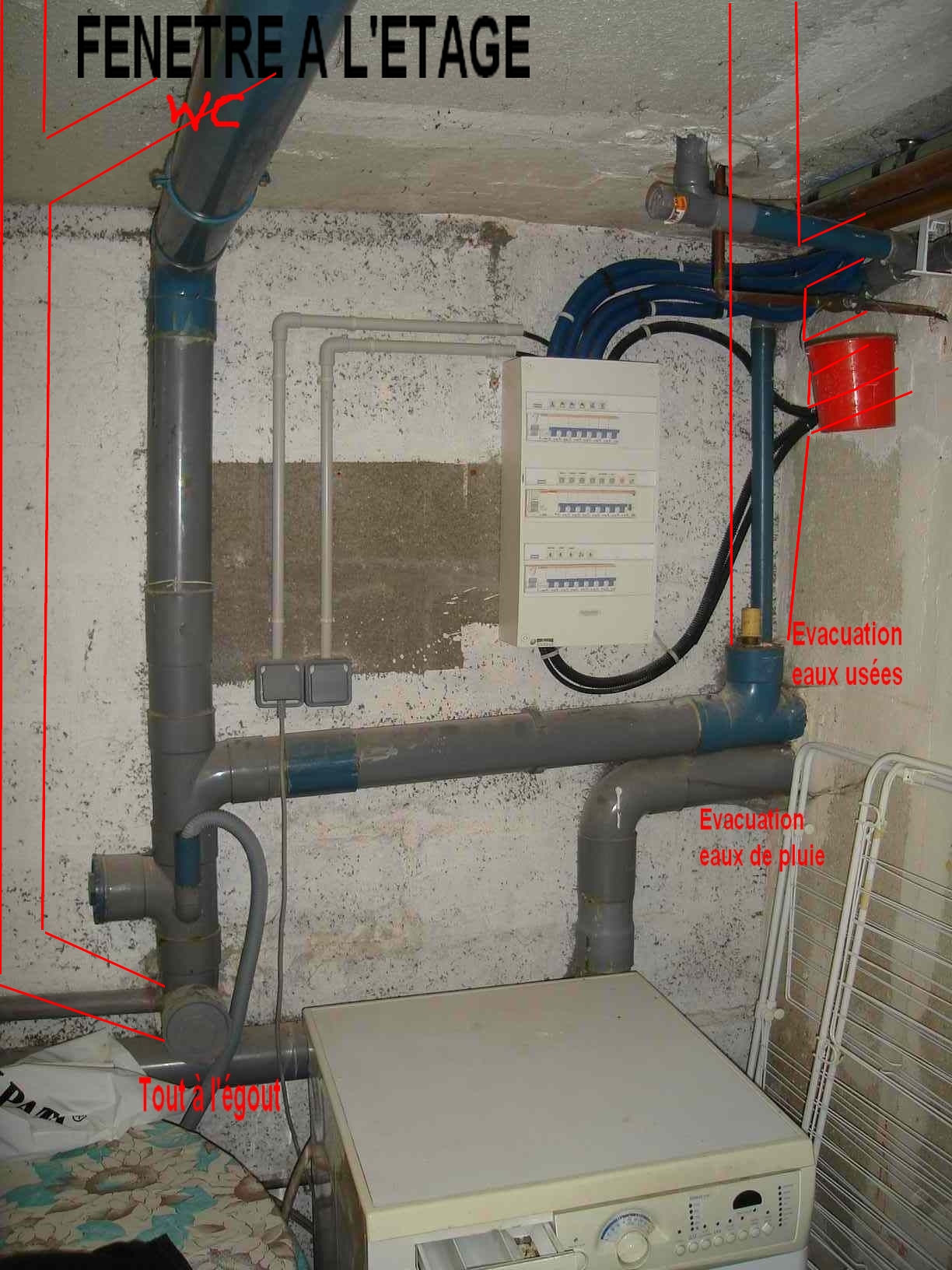

A gauche de la machine à laver, c'est la sortie pour le tout à l'égout
Le tuyau de diam 100 sur la gauche est celui des WC,
Le tuyau descendant sur la droite est celui des eaux usées.

L'idée est de créer deux ventilations en diam 100
Le hic, à l'étage, pile poil sur une ligne verticale de la sortie du tout à l'égout, j'ai une fenêtre.
Il m'est donc impossible de monter directement vers le toit.

Je comptais créer une ventilation primaire sur la gauche  concernant le WC et prolonger verticalement le tuyau de droite pour la ventilation des éléments sanitaires (hors WC)

La question que je me pose est que les eaux vannes arriveront par la gauche et les eaux usées par la droite pour rejoindre la sortie tout à l'égout. Est ce gênant ?

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Création ventilation primaire

Avec la photo c'est mieux

Sujets pièces jointes

DSC01474.JPG, 566.15 kb, 1224 x 1632
DSC01474.JPG 566.15 kb, 407 téléchargements depuis. 01-08-2012

Re : Création ventilation primaire

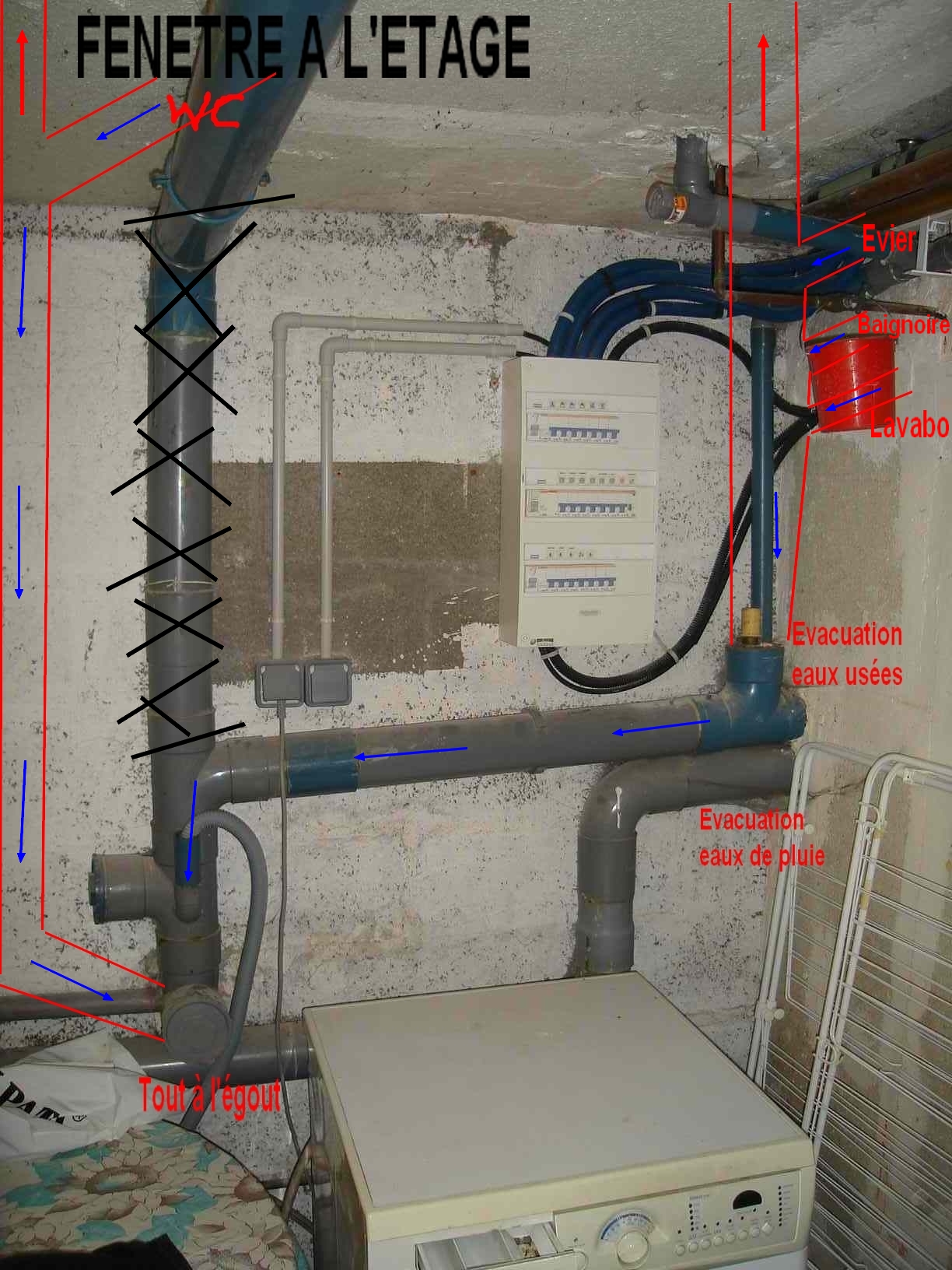

Voilà le projet
Est ce viable ?

Merci pour votre aide

Sujets pièces jointes

DSC01474 (2).jpg, 662.03 kb, 1224 x 1632
DSC01474 (2).jpg 662.03 kb, 335 téléchargements depuis. 01-08-2012

DSC01474.JPG, 599.23 kb, 1224 x 1632
DSC01474.JPG 599.23 kb, 363 téléchargements depuis. 01-08-2012

4

Re : Création ventilation primaire

Ping a écrit:

La question que je me pose est que les eaux vannes arriveront par la gauche et les eaux usées par la droite pour rejoindre la sortie tout à l'égout. Est ce gênant ?

Bonjour, non ce n'est pas gênant, vous pouvez faire comme vous avez prévu.
Mais je vous conseille de ventiler après tous les piquage raccordements des appareils.

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

Re : Création ventilation primaire

Merci pour votre réponse.

Vous me conseillez de ventiler après tous les piquage raccordements des appareils.
Je ne comprends pas.

Les deux chutes seront mis à l'air.

Voulez vous dire que je dois, sur chaque appareil, installer un durgo ?

Dans mon projet chaque appareil (évier, baignoire et lavabo) sera directement relié à la chute , d'où les 3 arrivées sur la colonne de chute de droite (cf photo)

Pourriez vous m'éclairer ?

Merci d'avance

Sujets pièces jointes

DSC01474 (2).jpg, 717.65 kb, 1224 x 1632
DSC01474 (2).jpg 717.65 kb, 276 téléchargements depuis. 01-08-2012

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Création ventilation primaire

Désolé, je me suis mal exprimé.

dans une installation avec ventilation primaire, le but est de raccorder tous les appareils entre la chute et le tube de ventilation, il faut que la ventilation soit toujours au bout de la ligne.

par exemple:

En partant du tout-à-l'égout
Vous raccordez tous les appareils
Puis a la fin vous raccordez votre ventilation.

De manière a ce que: lors de l'évacuation de n'importe quel appareil la dépression se fasse sur la ventilation.

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

Re : Création ventilation primaire

Merci Dani pour ces informations.
Je vais encore abuser de votre temps car la nuit m'aidant à cogiter, j'ai revu mon projet que je vous soumets.

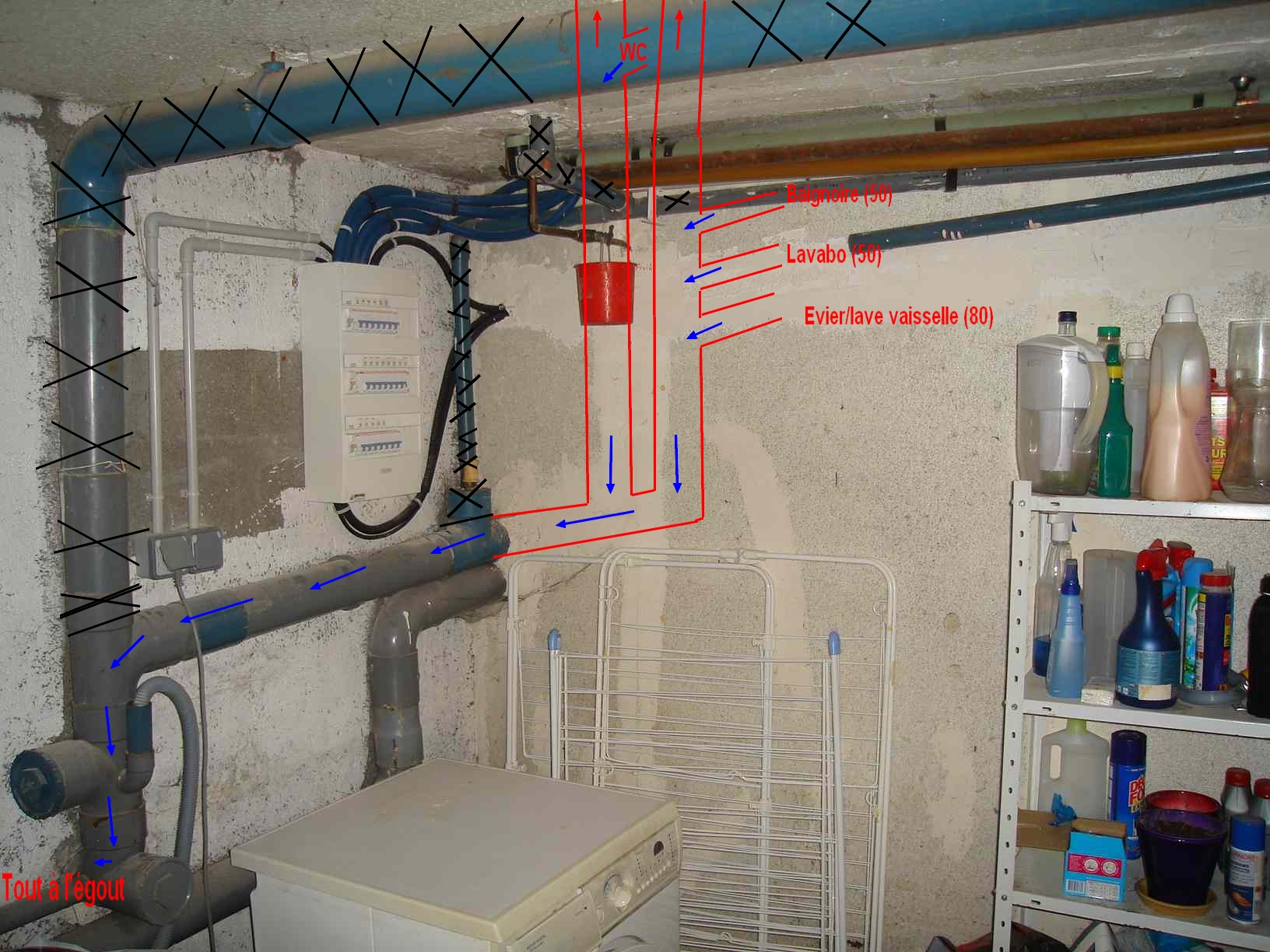

Je pense créer les deux chutes l'une à côté de l'autre, sur le mur en polystyrène (cf photo)
Les deux chutes seront indépendantes et auront une sortie vers le toit (flêche rouge sur la photo)
L'eau est représentée par les flêches bleues

Les éléments à raccorder sur la chute eaux usées sont :
- évier + lave vaisselle, distance environ 7 m, je pense faire une évacuation en 80
- lavabo sdb, distance 1,5 m, évacuation propre en 50
- baignoire, distance 1,5 m, évacuation propre en 50

Dans mon projet, les deux chutes sont bien en bout de chaine comme vous me l'avez conseillé, non ?
Cela vous semble t il correct ?

Sujets pièces jointes

DSC01476.JPG, 709.21 kb, 1632 x 1224
DSC01476.JPG 709.21 kb, 357 téléchargements depuis. 03-08-2012

Re : Création ventilation primaire

bonsoir.

comme vous avez dessiné c'est parfait.

la vidange prévue en Ø80 peut être remplacé par du Ø50.

le 2 chutes peuvent aussi être jumelés juste au dessus de la culotte wc pour ne monter qu'une seule ventilation primaire vers le toit.

Moi aussi:  Je Suis Charlie
Vous n'êtes pas bricoleur, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9 Dernière modification par pingmaniac (05-08-2012 08:28:07)

Re : Création ventilation primaire

Merci beaucoup pour ces confirmations !

Je pense effectivement jumeler les chutes dans les combles avant la sortie de toiture, cela fera qu'une seule tuile douille à acheter.

Bon, bin maintenant y a plus qu'à comme on dit.
Etape 1 : perforer la dalle de béton...


Edit du 05/08/2012 à 9h20 :
Bon, c'est percé, le perfo chinois à rendu l'âme entre temps.

Je me pose une question quant au raccordement de mes appareils sanitaires sur la chute des eaux usées.

Hypothèse n°1 :
Intégrer à la chute, deux culottes superposées en té à 67°, l'une munie d'un manchon 100-50-40 pour baignoire et lavabo; l'autre munie d'un manchon 100-50 pour l'évier/machine à laver

Hypothèse n°2 :
Utiliser 3 selles de raccordement 100-50 clipsées sur la chute verticale.

Quelle est la meilleure hypothèse selon vous ?
