Bonjour,
Je suis novice en plomberie et j'ai besoin d'aide.

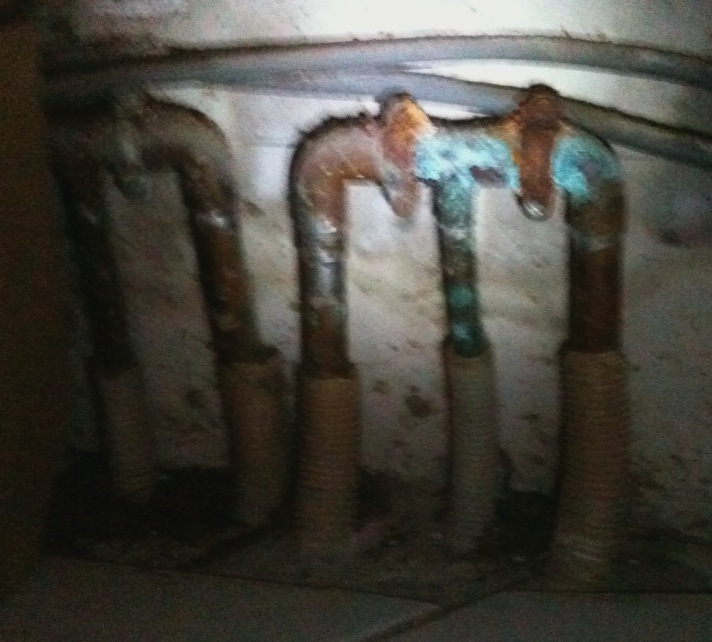

Je refais ma salle de bain et voila ce que j'ai trouvé sur mon arrivé actuelle (voir photo). vous savez ce que c'est?
Je souhaite repartir en PER avec nourrice pour alimenter une douche à l'italienne, un lavabo et un WC sani broyeur. Comment faire le départ avec ces arrivées?
Merci d'avance.
Nico
Je ne vois pas votre image, pouvez vous la poster a nouveau, il y a une zone d'envoi de fichiers joints, juste sous l'editeur de texte, lorsque vous écrivez un message.
Bonsoir,
Voici l'image avec mes excuses
merci
IMG_9569.jpg 117.44 kb, 392 téléchargements depuis. 29-06-2012
IMG_9569.jpg 117.44 kb, 449 téléchargements depuis. 29-06-2012
Bonjour,
Dans les deux distributions, l'arrivé semble être le tube de droite.
Il faut prendre des raccords cuivre -> Per pour la liaison.
Couper les tubes le plus haut possible puis repartir avec les raccords que vous aurez acheté.
Attention car les soudures actuelles sont a l’étain, donc pas trais résistantes, ne bougez pas trop les tubes sans avoir les raccords de remplacement.
Merci Dani,
Je ne comprend pas pourquoi les arrivées forment un U à l'envers. Le tube en cuivre du milieu passe dans la dalle et alimente, une baignoire et une douche à l'aide d'un T.
Si je coupe le tube de droite, dois-je quant même le connecter au reste des tubes en plus du futur raccord PER.
Merci
Les U a l'envers sont l'équivalent d'une nourrice, cela permets d'avoir les soudures en dehors du sol.
Telle que je vois vos tubes je dirais que celui tout a droite est l'arrivé, ensuite le petit est l'alimentation de WC, le troisieme représente l’alimentation de la douche et baignoire.
sur le deux tubes de gauche, je dirais que celui de droite c'est l'arrivé d'eau chaude, et celui de gauche parts vers la baignoire et la douche.
je ne suis pas sur de ce que j'avance, je parts de la logique, déduction faite d’après les diamètres.
Il faudrais reprendre avec des tés cuivre dans les deux nourrices, sur les deux tubes de droite.
Si je coupe le tube de droite, dois-je quant même le connecter au reste des tubes en plus du futur raccord PER.
Oui si votre installation actuelle reste en fonctionnement, sinon pas besoin.
Attention car les soudures actuelles sont a l’étain, donc pas trais résistantes, ne bougez pas trop les tubes sans avoir les raccords de remplacement.
Je confirme, que les soudures a l’étain sont fragiles, si vous touchez il faudrait donc remplacer ces U a l'envers par d'autres raccords car ils risquent de fuir.
Merci pour vos enseignements.
Par contre je n'ai pas de WC dans la SDB. A Qoui pourrais correspondre le petit tuyau du milieur
merci
Il est possible qu'il alimente toujours un WC, lavabo, robinet extérieur, ou tout autre point d'eau dans une autre pièce, pas forcement dans la salle de bains.
Bonjour et merci pour vos renseignements.
Je pense comprendre, la petite arrivée alimente mon lavabo et une des 2 grosses alimente la baignoire et grâce à un T de dérivation elle alimente aussi la douche.
Je pense que je vais condamner les arrivées qui passent dans le plancher et repartir avec une nourrice puis du PER. j'ai juste un peu "la trouille" de faire une bêtise en coupant les tuyaux. ils sont très près du mur et faire passer le coupe tube est difficile. Pour infos les gros tuyaux sont en diamètre 20. existe il des nourrices dans ce diamètre?
Une dernière chose, comment êtes vous sur que c'est par le tuyau de droite que se fait l'arrivée?
Merci encore.
Bonjour,
Dans les deux distributions, l'arrivé semble être le tube de droite.
Il faut prendre des raccords cuivre -> Per pour la liaison.
D’après les images fournies, l'installation semble bien faite, c'est la preuve que ça été fait par un connaisseur et les connaisseurs respectent une logique: arrivé avec une section importante, puis réductions progressives.
C'est sur cette logique qu'un plombier de métier se serait basé pour trouver le tube d'arrivé, il n'y a rien de sur, c'est juste une déduction.
Nous vous orientons dans la bonne direction.......... après c'est a celui qui réalise le boulot de s'assurer que les informations fournies correspondent bien a son chantier.
