Sujet : Plan distribution ok?

Bonjour a tous,

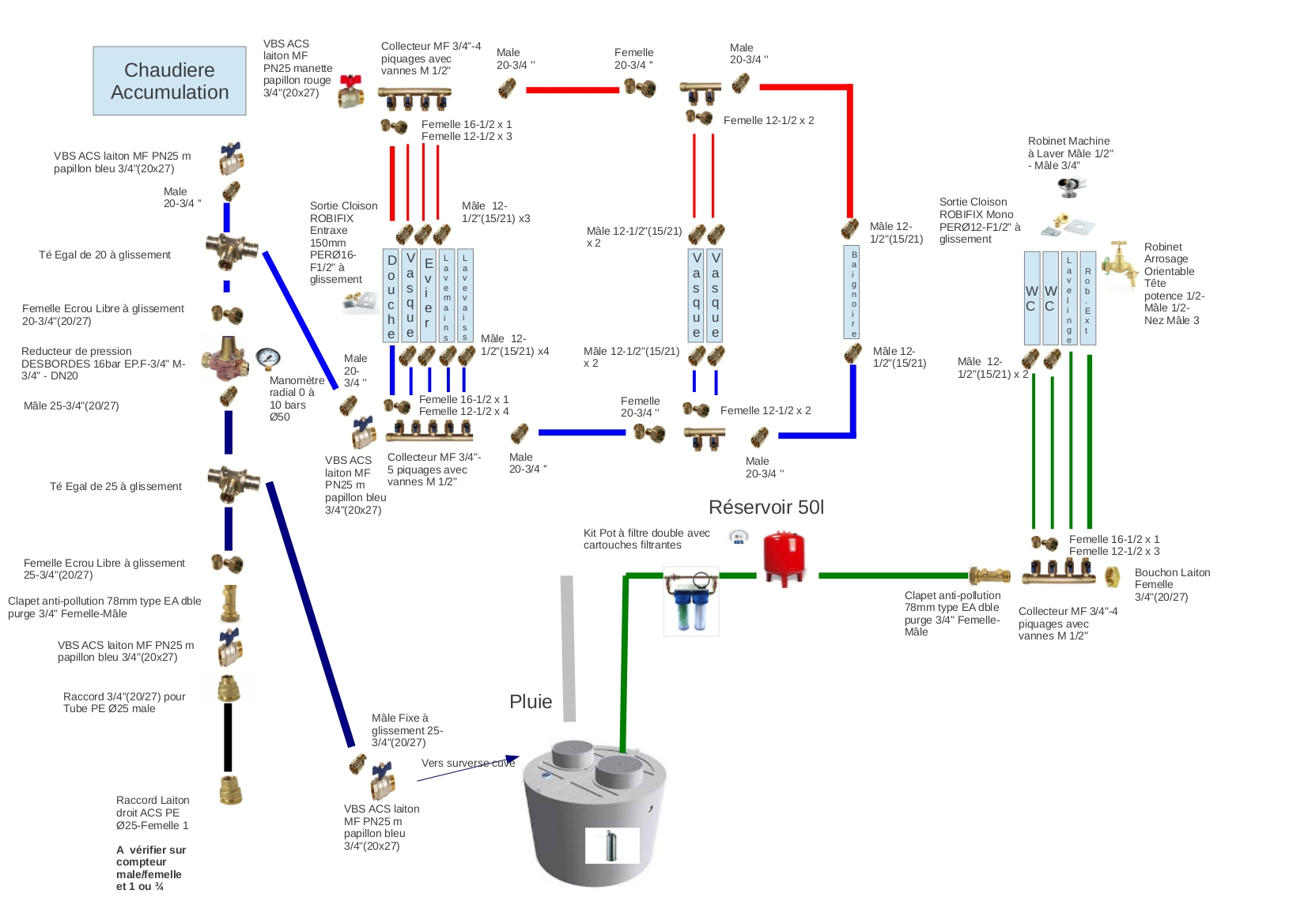

   Voici mon projet de distribution en per en pièce jointe.
Au niveau de la distribution en elle-même je pense ne pas être trop mal.

Si il y a des incohérences, n'hésiter pas a me le dire.

Ma question est plutot d'ordre futil ou esthétique.

Au départ je suis parti dans un sens que je qualifierais de "naturel" pour l’écoulement de l'eau
sens de l'eau :  -->
embouts :    Male-->Femelle

J'aime bien quand c'est bien carré, relativement bien rangé quoi, alors je voudrais que les parties visibles de l'installation soit relativement propre.

Mais je me dis que vu mon schéma M-F-M-F-M-F-M-F... je n'arriverais jamais a mettre droit tous les éléments : vannes, réducteur de pression, nourrices ...
Par exemple un embout per mâle fixe suivi d'une vannes femelle->mâle, la vanne ne sera jamais positionnée correctement, non ?

Ne vaut-il pas mieux prendre seulement des éléments ayant des embouts mâles, et mettre des embouts femelles libres sur le PER.
Je pense que cette solution prévaut, mais qu'en est-il vraiment .

Merci d'avance.

Sujets pièces jointes

Attachment icône schema-distri-per.jpeg 404.48 kb, 595 téléchargements depuis. 12-05-2012

Citer Message 1

  • PUB

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : Plan distribution ok?

Bengo a écrit:

Au départ je suis parti dans un sens que je qualifierais de "naturel" pour l’écoulement de l'eau
sens de l'eau :  -->
embouts :    Male-->Femelle

Il n'est pas important de respecter ce type de sens, sauf si vous utilisez du pvc a joint, "non collé", sinon il n'est pas necessaire de respecter ce type de sens, mais veillez a bien ébavurer les tubes avant le collage.

Benco a écrit:

Mais je me dis que vu mon schéma M-F-M-F-M-F-M-F... je n'arriverais jamais a mettre droit tous les éléments : vannes, réducteur de pression, nourrices ...
Par exemple un embout per mâle fixe suivi d'une vannes femelle->mâle, la vanne ne sera jamais positionnée correctement, non ?

La aussi il est inutile de respecter ce genre de sens, car le raccords qui rentrent a l’intérieur des tubes, ont forcement un mini obstacle pour la circulation de l'eau, alors respecter le sens de vissage comme vous le proposez ne va servir qu'a vous compliquer la vie.

Pour l'alignement des composants, c'est simple, s'ils sont montés avec des joints il suffit de serrer l’écrou tout en tenant le composant pour qu'il ne parte pas en vrille au serrage.

Si les composants sont montés avec de la filasse ou teflon, il n'est pas necessaire de les visser jusqu'au bout du filetage, faites deux ou trois tours, puis laissez le composant dans le sens désiré, il est toujours possible de serrer d'avantage pour l'aligner par la suite, si vous utilisez de la filasse, il est même possible de revenir en arrière en desserrant 1/4 de tour maximum.

Benco a écrit:

Ne vaut-il pas mieux prendre seulement des éléments ayant des embouts mâles, et mettre des embouts femelles libres sur le PER.

Généralement c'est comme ça que l'on procède, composants mâles partout puis raccords a écrou prisonnier sur les tubes Per.

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 2

3 Réponse de Bengo

  • Bengo
  • Apprentis
  • Déconnecté
  • Inscrit : 12-05-2012
  • Messages : 3

Re : Plan distribution ok?

Merci  pour la réponse, du coup je vais m'orienter vers la dernière solution.

composants mâles partout puis raccords a écrou prisonnier sur les tubes Per

J'ai tendances a me poser beaucoup de questions, mais au moins comme ça c'est clair, et vu que je compte commander la plus grande partie sur le net, ca permet de savoir quoi commander!

Bon maintenant vu que le réducteur de pression, le réservoir a vessie et les nourrices vont se trouver dans la buanderie/arrière cuisine qui sera tout petit, et bien je vais m'atteler me faire un schéma de principe.

Un schéma que je qualifierais d'idéal,  la réalisation sera certainement pas aussi carré.

A bientôt pour ce schéma.
