Sujet : Installation bitube en multicouche

Bonjour à tous,
Je souhaite modifier l’installation de plomberie de chauffage dans un appartement  de 150m2 des années 1900.
L’installation refaite il y a une trentaine d'année à été réalisé en apparent et en série, elle fait environ 22kw.

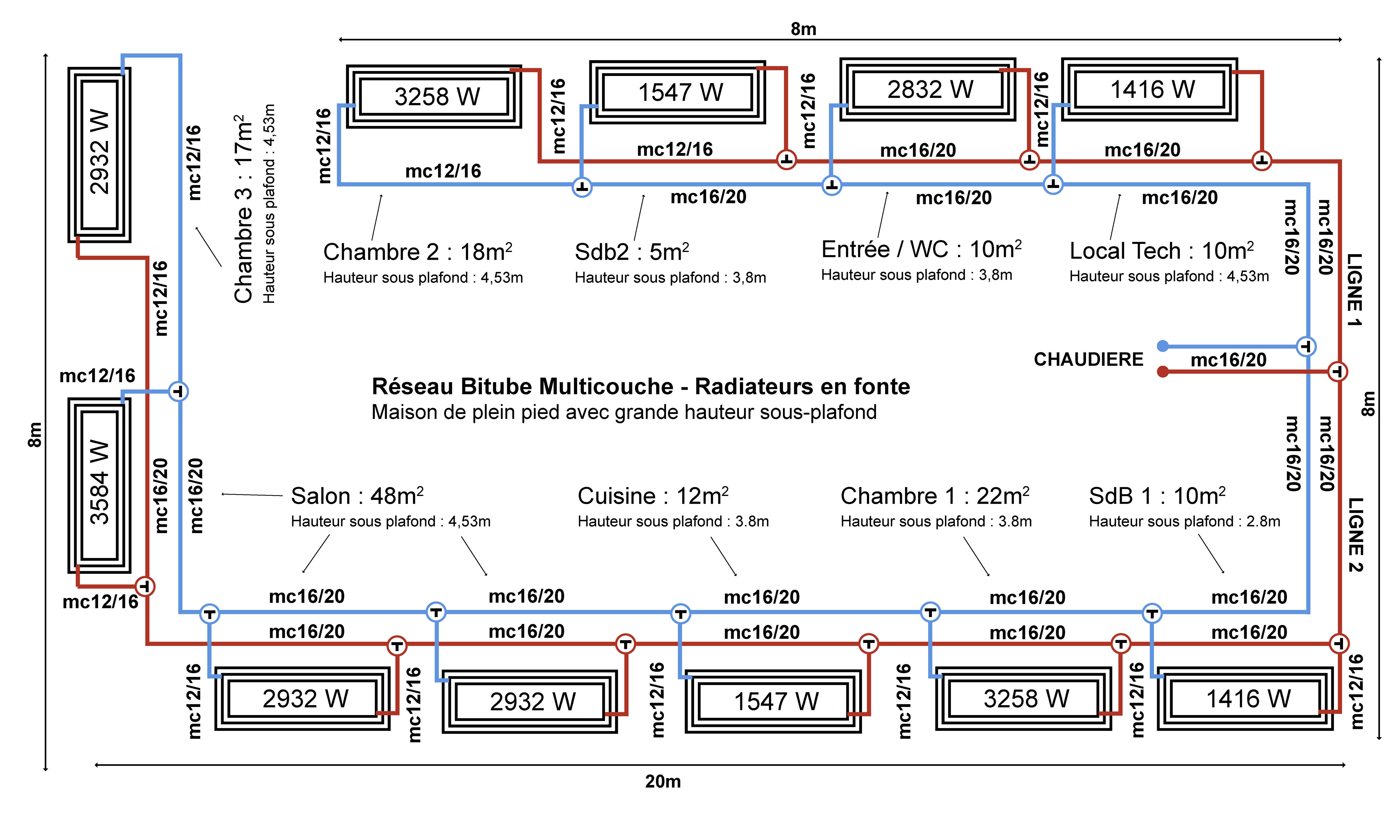

J'ai réalisé ce schéma de chauffage en bitube composé de 2 lignes, avec beaucoup d’interrogations en suspend quant au fonctionnement optimal de celle-ci.
A savoir, la conformité des diamètres des tuyaux multicouches utilisés.
Diamètre de sortie de chaudière en 20 ou 26 (collecteur ou TE pour alimenter les 2 lignes?)
Des thermostatique seront installé sur les radiateurs,, hormis un par ligne.
L'équilibrage d'un telle réseau sur ces deux lignes sera t-il complexe?

Vue la hauteur des et le passage des tuyaux en dessus des fenêtres des purgeurs automatiques seront prévus au point les plus hauts.
Serait-il préférable d'avoir un colleteur en sortie de chaudière alimentant plusieurs lignes composées de 2 à 5  radiateurs (Mélange de bitube et pieuvre)?
Pour l'heure je ne suis pas encore fixé sur le type de chaudière (Probablement chaudière à bûches)
Merci pour vos précieux éclaircissements.

Sujets pièces jointes

Bitube-install-02.jpg, 881.89 kb, 4000 x 2400
Bitube-install-02.jpg 881.89 kb, 78 téléchargements depuis. 28-03-2023

2

Re : Installation bitube en multicouche

Bonjour.

Pour ma part je ferais ça en cuivre entre le chaudière et la distribution, je partirais un cuivre de 22 pour diviser en deux branches multicouche de 20 que je prolongerais jusqu'au bout des lignes, puis les radiateurs de plus de 2000W je les alimenterais en 20 et les plus petits en 16.

Pour une installation avec ces puissance, j'éviterais les zig-zag verticaux (montés et descentes sont a proscrire), tenant compte des puissances je vous conseille de faire intervenir un PRO au moins pour vous conseiller sur place en tenant compte de la configuration, car a distance c'est pas évident et le schéma n'est pas représentatif des contraintes du chantier.

Re : Installation bitube en multicouche

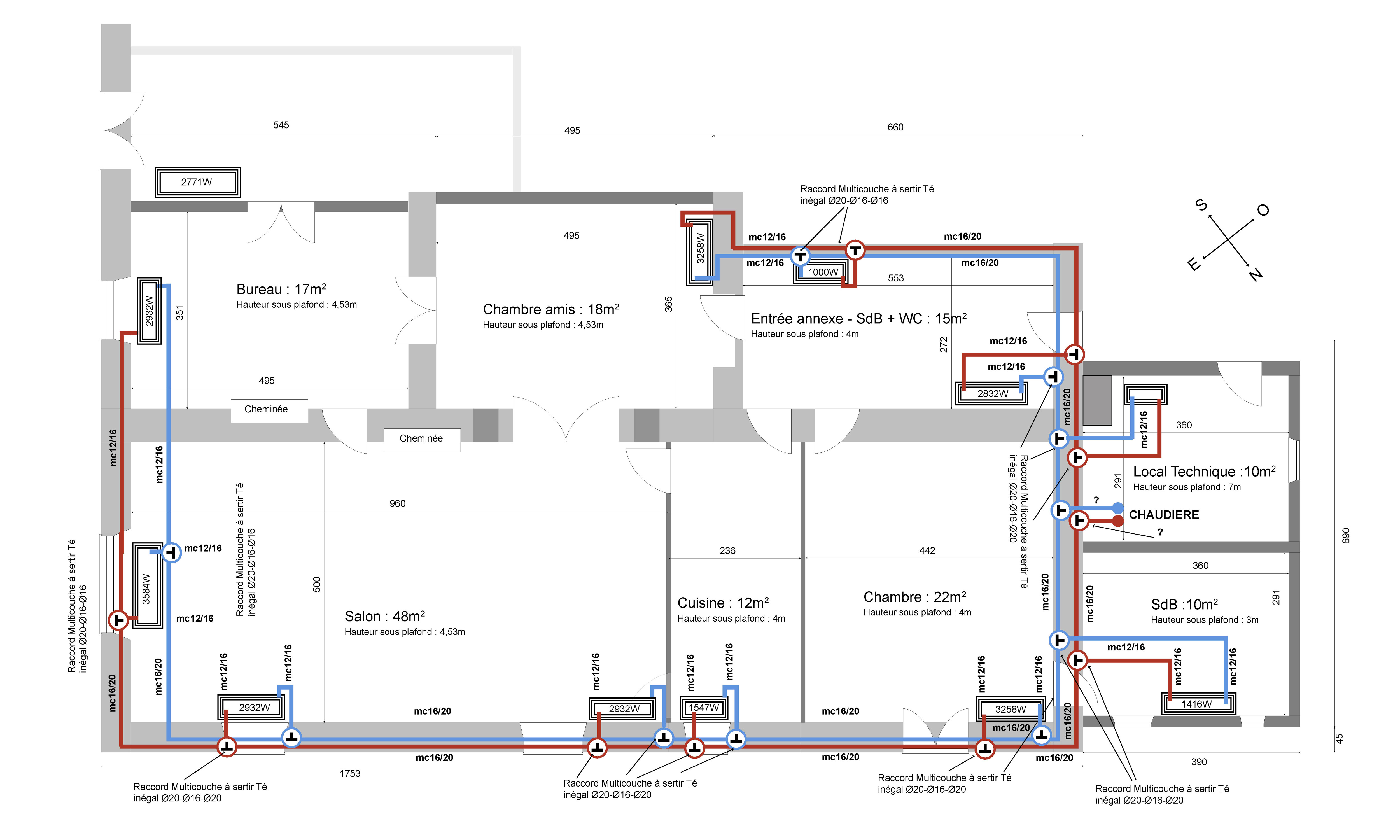

En effet l'installation est conséquente, je complémente tout ceci par un plan de masse, plus représentatif de l'appartement.
Merci pour votre rapide réponse.

Sujets pièces jointes

Attachment icône plan-app-cortes-2.jpg 905.17 kb, 42 téléchargements depuis. 28-03-2023

4 Dernière modification par leo73 (25-05-2023 23:58:53)

Re : Installation bitube en multicouche

bonjour,
je pensais aussi faire une installation multicouche système bitube sauf un radiateur (coté gauche de la maison), radiateurs en fonte, sans abimer le carrelage ancien.
Qu'en pensez vous ? Merci

Sujets pièces jointes

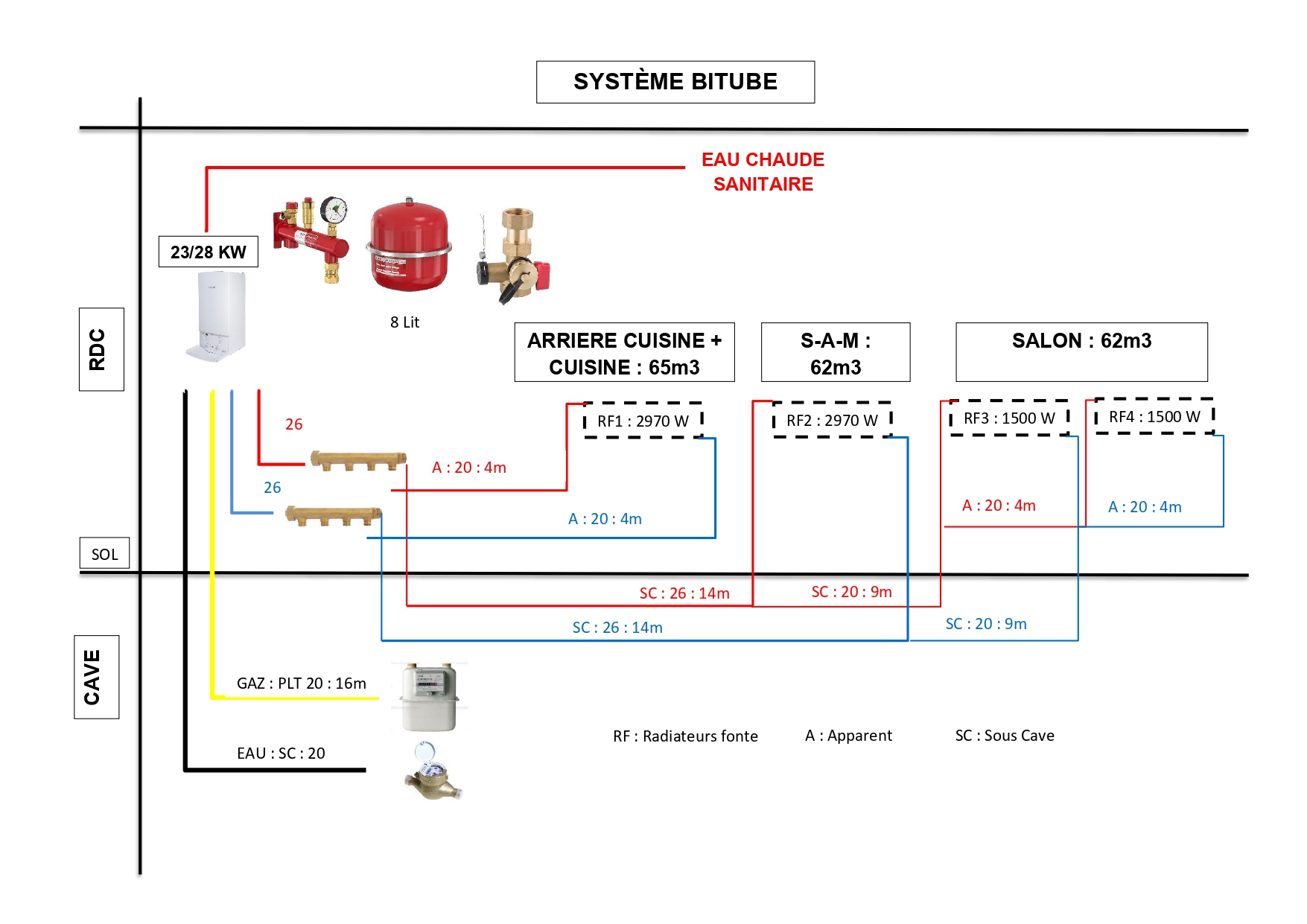

schema Chauffage 25-05-2023_page-0001 (2).jpg, 325.5 kb, 1755 x 1241
schema Chauffage 25-05-2023_page-0001 (2).jpg 325.5 kb, 63 téléchargements depuis. 25-05-2023

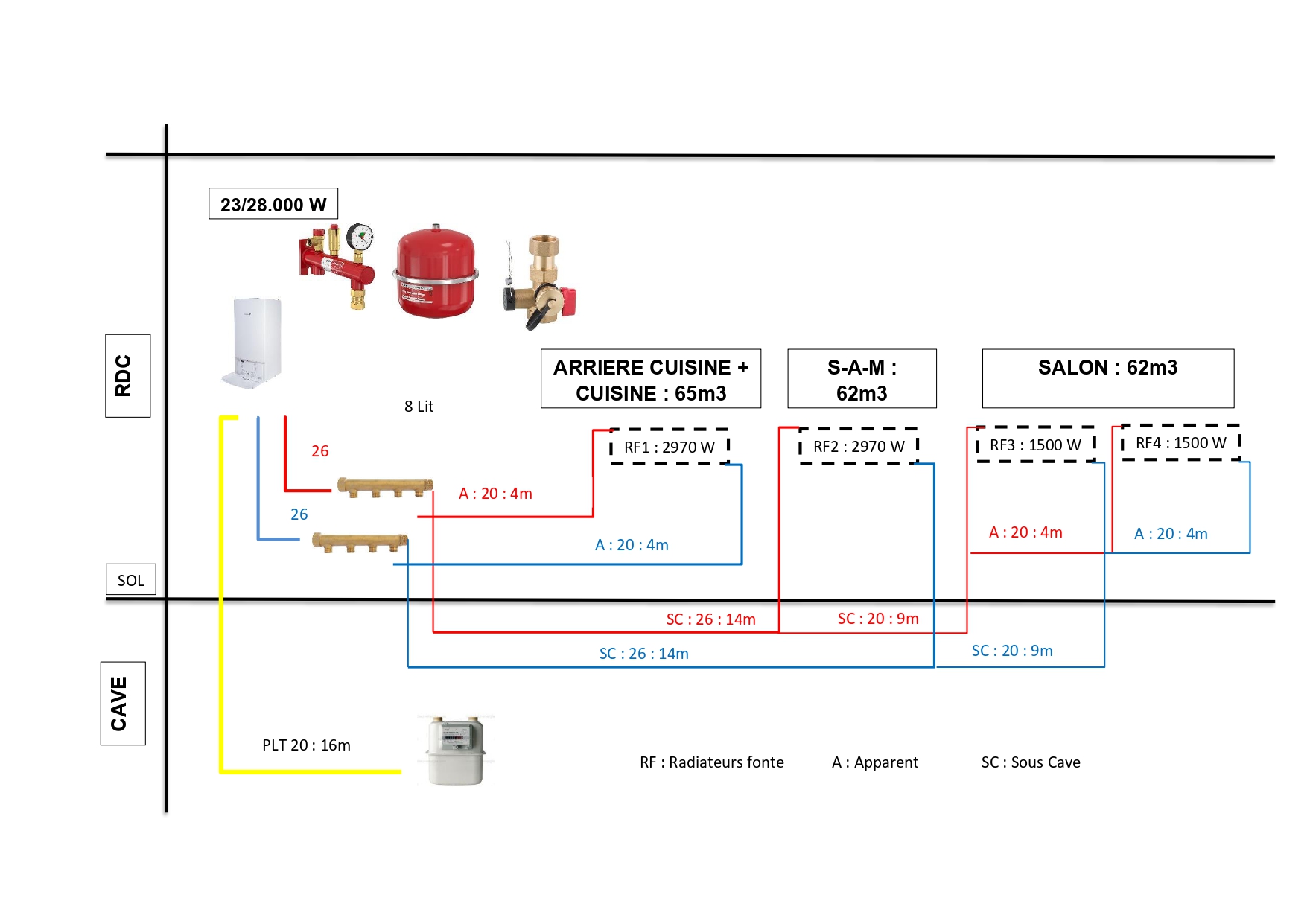

schema Chauffage 25-05-2023_page-0001.jpg, 287 kb, 1755 x 1241
schema Chauffage 25-05-2023_page-0001.jpg 287 kb, 66 téléchargements depuis. 25-05-2023
