Sujet : Vos avis sur mon schémas bitube

Bonjour,

en rénovation lourde, je vais attaquer la partie chauffage central en bitube cuivre apparent.
La zone salon, salle à manger, cuisine ne sera pas concerné car chauffé au bois et pellets.

les contraintes de la maison ne me permettent pas d'obtenir une boucle parfaite et j'ai renoncé au système nourrice + multicouche car mes dalles sont déjà refaite.

il y aura 2 pièces au rdc + tout l'étage qui sera chauffé via une chaudière gaz ventouse suanier duval themaplus cendens 25kw.

La maison est une longère du nord et l'isolation est en court.
En amont de la chaudière, il y aura un réducteur de pression, un clapet anti pollution, un kit filtre anti tarte, un adoucisseur puis la chaudière.

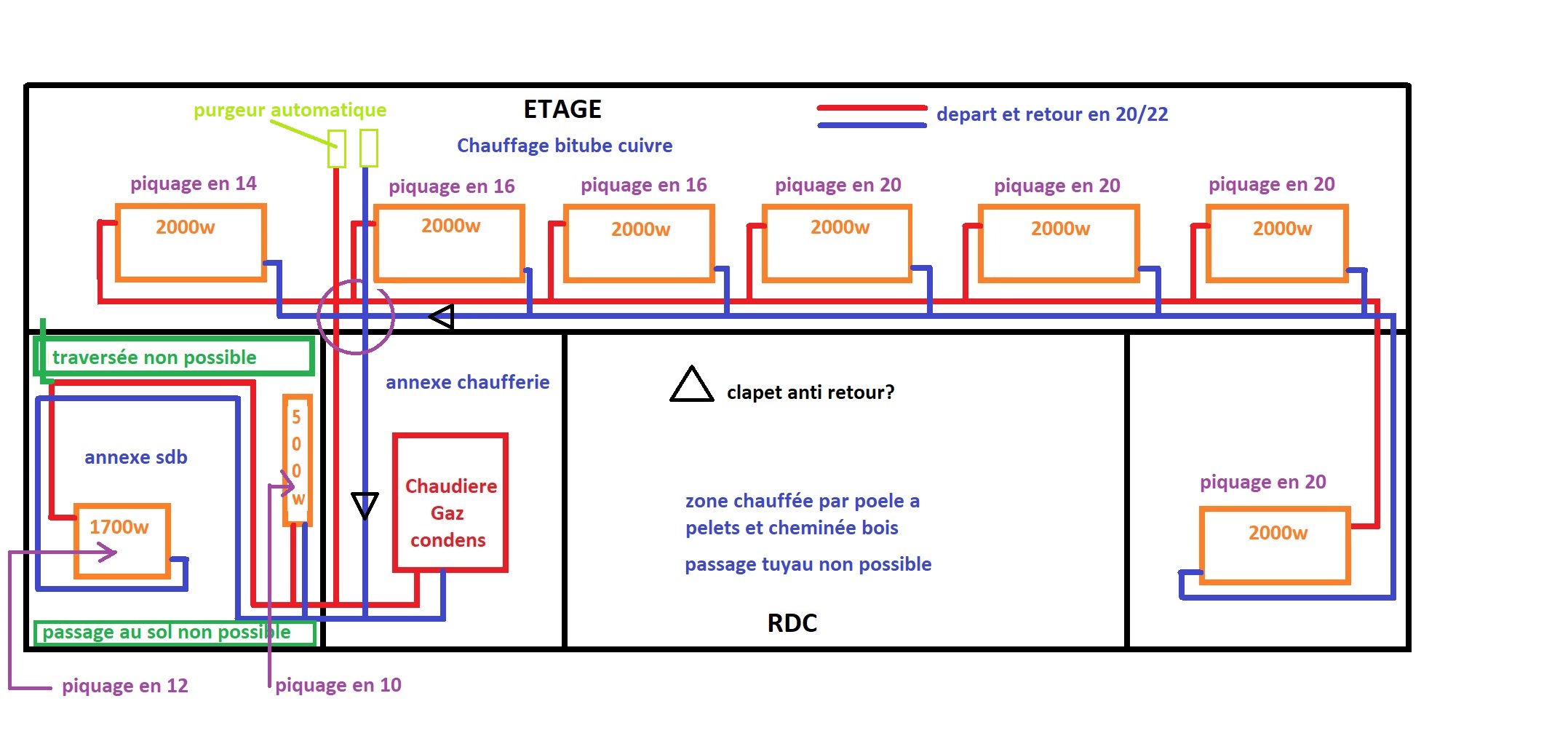

je vous joint mon schéma et j'aimerai vos avis de professionnel notamment sur le fait que les départs et retour se séparent en 2 entouré en mauve, sur la position des purgeurs, si il y a un besoin de clapet anti retour et sur les diamètres de mes piquages.
bref, tout vos avis et conseils sont les bienvenus.

Merci d'avance.

Sujets pièces jointes

chema-perso.jpg, 305.99 kb, 2155 x 1033
chema-perso.jpg 305.99 kb, 28 téléchargements depuis. 29-01-2021

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

2 Dernière modification par mathieu59970 (30-01-2021 02:46:37)

Re : Vos avis sur mon schémas bitube

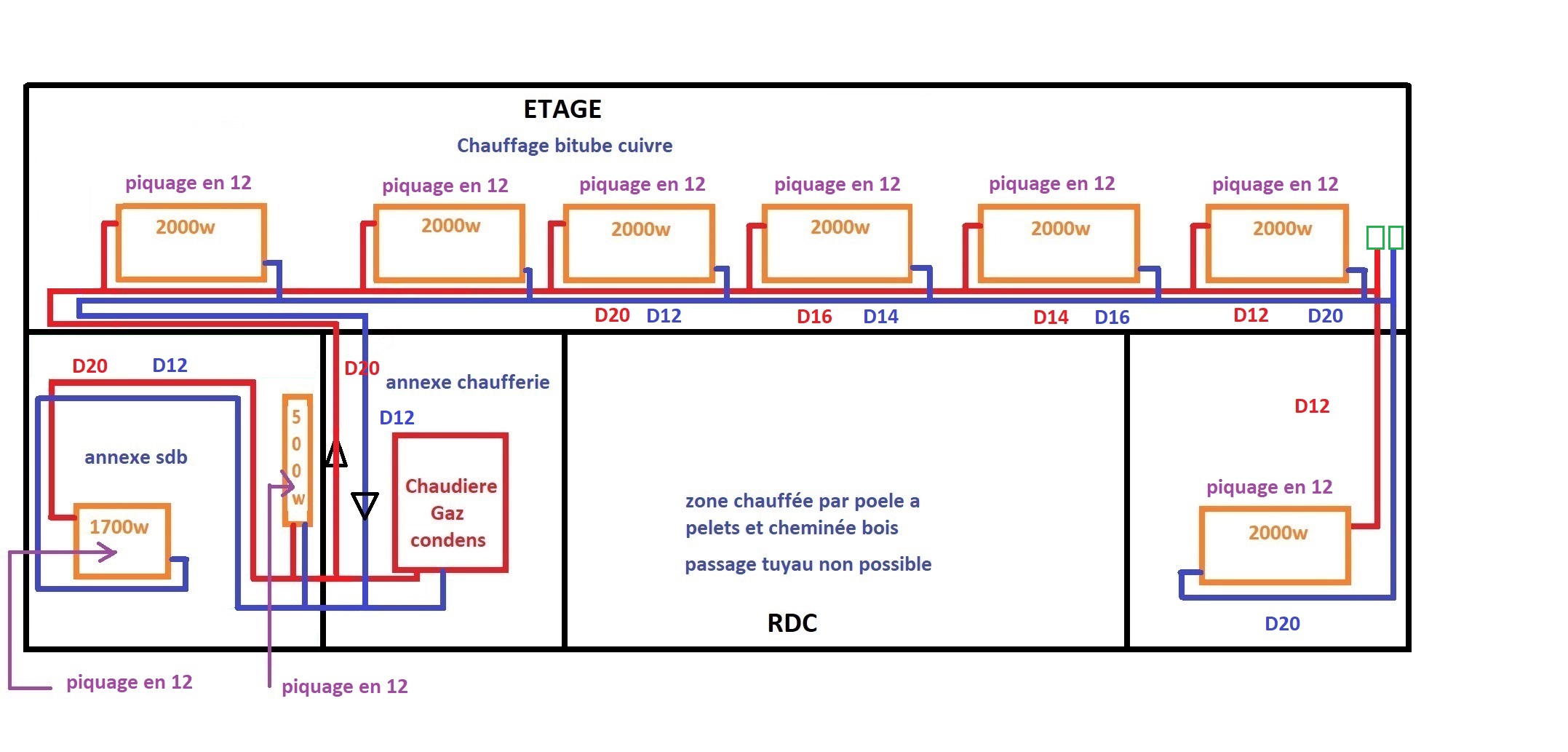

mon schémas après modification:
tout les piquage sont en 12
2 colonnes principale départ et retour en 20 avec purgeur automatique
réduction de 20 à 12 pour le départ.
augmentation de 12 à 20 pour le retour.
1 radiateur sera alimenté en parapluie et sera le plus éloigné de la chaudière, comment être sur du bon équilibrage?

Sujets pièces jointes

chema-perso3.jpg, 287.68 kb, 2155 x 1033
chema-perso3.jpg 287.68 kb, 20 téléchargements depuis. 30-01-2021

3

Re : Vos avis sur mon schémas bitube

bonjour,,
les diamètres du départ et du retour du collecteur doivent être identiques, vous partez en 20 pour finir en 12 sur le dernier radiateur.
pas besoin des purgeurs auto, l'air se purgera sur les radiateurs du haut.
par contre il faut prévoir des purges sur le haut du parapluie qui alimente le radiateur de bas

JR

4

Re : Vos avis sur mon schémas bitube

Bonjour et merci pour votre retour.
Si j'ai bien compris, je reste en 20 pour le départ et retour.
Je pique en 12.
Par besoin de faire de réduction c'est bien ça?
Pour les purgeur, vous avez raison, j'en ai oublié.

Merci beaucoup.

5

Re : Vos avis sur mon schémas bitube

bonsoir

non, sur la ligne principale, vous pouvez finir en 12 sur le dernier radiateur ensuite vous augmentez d'un diamètre tous les deux radiateurs

le 20/22 va alimenter 7 radia
le 16/18 ---------------5 radia
le 14/16 ---------------3 radia
le 12 /14---------------1 radia

ça c'est la logique de diamètres minimum

JR

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6 Dernière modification par mathieu59970 (30-01-2021 21:53:28)

Re : Vos avis sur mon schémas bitube

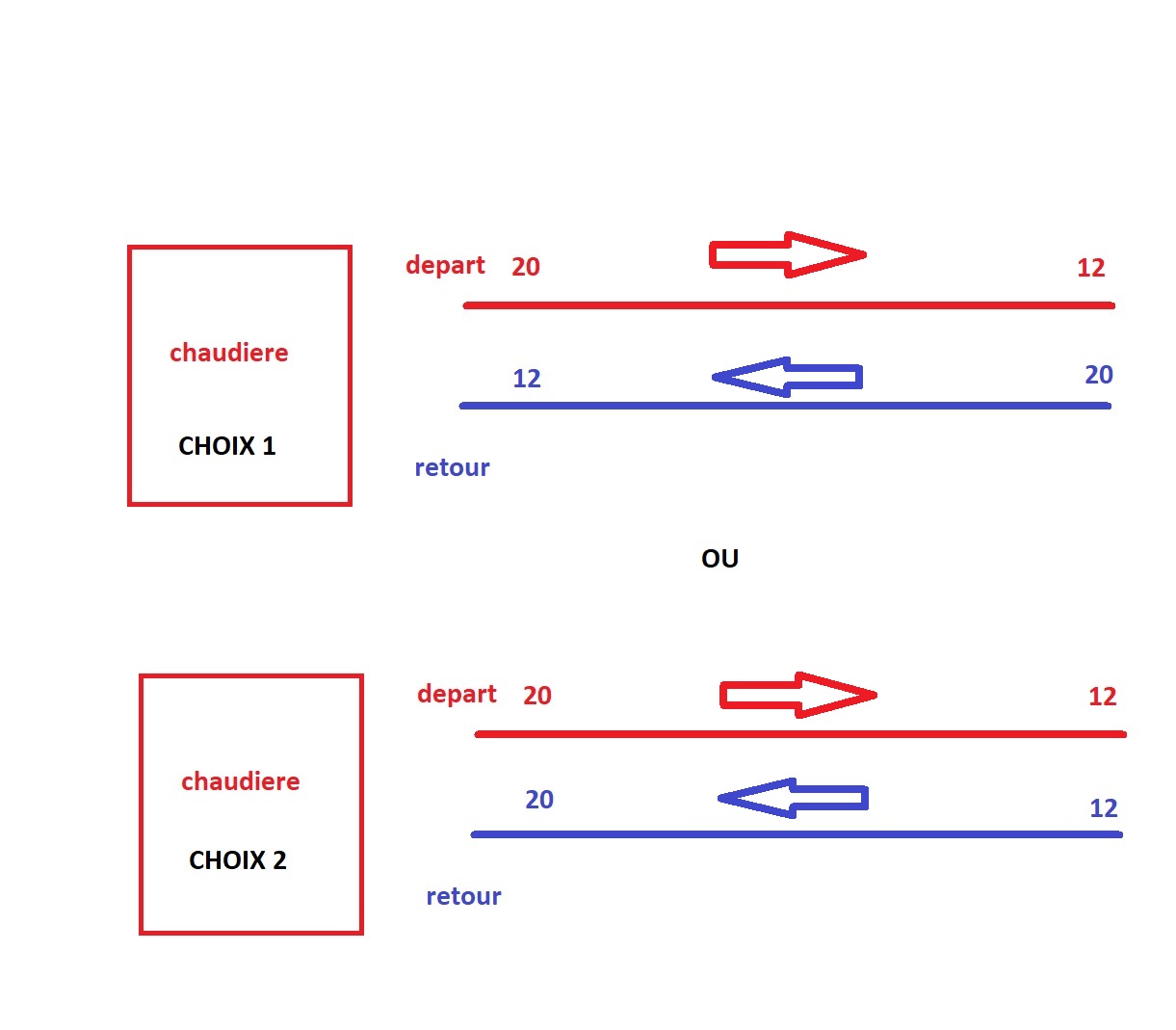

une dernière chose pour que ce soit bien claire dans mon esprit:

départ en 20 pour finir en 12 (radiateur le plus proche chaudière vers le plus éloigné)
retour en 12 pour finir en 20 (radiateur le plus éloigné chaudière vers le plus proche)

ou

départ en 20 pour finir en 12 (radiateur le plus proche chaudière vers le plus éloigné)
retour en 20 pour finir en 12  (radiateur le plus éloigné chaudière vers le plus proche)

Choix 1 ou 2?

Pardonnez moi si j'ai un peut de mal à saisir.
merci pour votre patience.

Sujets pièces jointes

choix.jpg, 91.63 kb, 1221 x 1069
choix.jpg 91.63 kb, 18 téléchargements depuis. 30-01-2021

7

Re : Vos avis sur mon schémas bitube

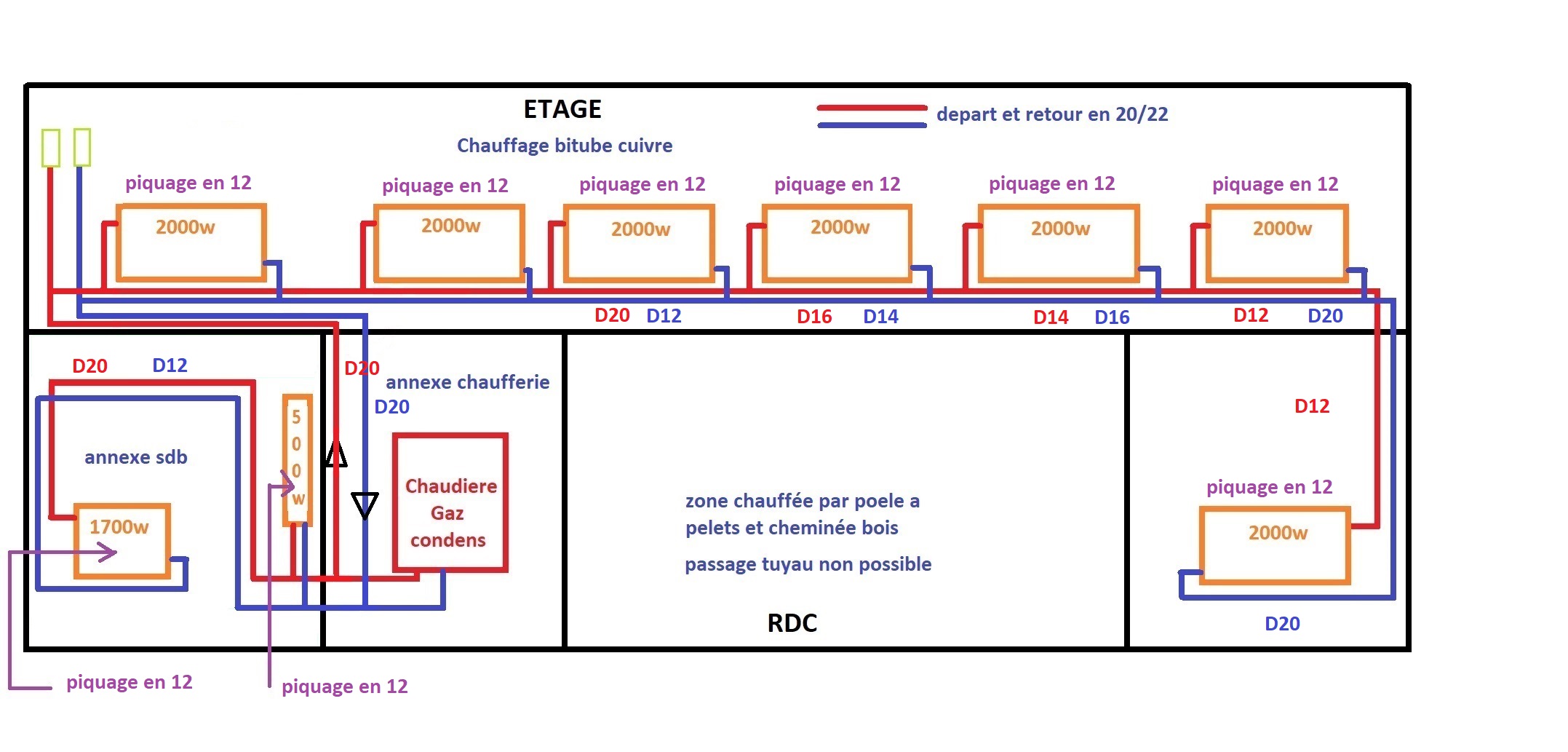

nouveau schémas si j'ai bien compris.

Merci à vous.

Sujets pièces jointes

chema-persoFINAL.jpg, 276.79 kb, 2155 x 1033
chema-persoFINAL.jpg 276.79 kb, 19 téléchargements depuis. 30-01-2021

8

Re : Vos avis sur mon schémas bitube

Le départ et le retour partent du même diamètre 20x22 de la chaudière vers le radiateur le plus proche pour finir en 12 x14 au radiateur le plus éloigné

JR

9

Re : Vos avis sur mon schémas bitube

Je comprend mieux maintenant.

Merci Ruajose pour votre patience.

Votre aide m'est précieuse.
