1 Sujet de tritri229 14-11-2019 18:22:54

tritri229
Apprentis
Déconnecté

Inscrit : 14-11-2019
Messages : 4

Sujet : Installation thermostat d'ambiance sans fil sur circulateur

Bonjour,

Je cherche à remplacer un thermostat Danfoss RMT 230 actuellement raccordé au circulateur de ma chaudière (anciennne chaudière au fioul), par un thermostat sans fil, que je souhaiterais raccorder de la même façon, à ce circulateur.

A ce jour, mon ancien thermostat est raccordé par deux cables jaunes (phase et neutre) arrivant d'un disjoncteur.

Deux cables repartent ensuite du disjoncteur vers le circulateur.

Je souhaiterais installer à la place de ce thermostat, un thermostat sans fil de la marque HONEYWELL ;
Cependant, je rencontre des difficultés pour cabler le récepteur de ce dernier (récepteur R4H91).

Serait il possible d'avoir un coup de main sur la lecture des schémas de cablage et sur les cables à raccorder pour brancher le récepteur.

Un grand merci !!

Sujets pièces jointes

IMG_5392.JPG 2.26 mb, 148 téléchargements depuis. 14-11-2019

R4H91.JPG 1.75 mb, 129 téléchargements depuis. 14-11-2019

Citer Message 1

15-11-2019 10:09:54

PUB

2 Réponse de protestant90 15-11-2019 10:09:54

protestant90
Apprentis Plombier
Déconnecté

Inscrit : 04-01-2017
Messages : 1 581

Re : Installation thermostat d'ambiance sans fil sur circulateur

Bonjour,

tritri229 a écrit:

A ce jour, mon ancien thermostat est raccordé par deux cables jaunes (phase et neutre) arrivant d'un disjoncteur.
Deux cables repartent ensuite du disjoncteur vers le circulateur.

Où se trouve ce fameux disjoncteur? Dans un tableau électrique de disjoncteurs qui couvre toute l'installation électrique de la maison ou sur un petit boitier indépendant à côté de la chaudière?

Citer Message 2

3 Réponse de tritri229 15-11-2019 11:05:03

tritri229
Apprentis
Déconnecté

Inscrit : 14-11-2019
Messages : 4

Re : Installation thermostat d'ambiance sans fil sur circulateur

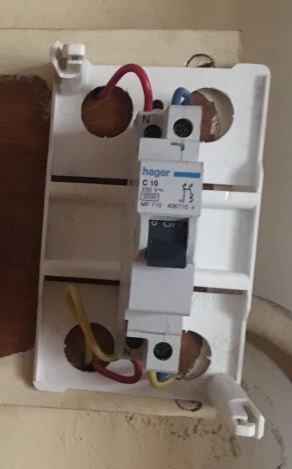

Le disjoncteur se trouve dans un petit boitier indépendant, pas loin de la chaudière.

Sujets pièces jointes

Disj Circu.JPG 23.58 kb, 251 téléchargements depuis. 15-11-2019

Citer Message 3

4 Réponse de tritri229 15-11-2019 17:50:23

tritri229
Apprentis
Déconnecté

Inscrit : 14-11-2019
Messages : 4

Re : Installation thermostat d'ambiance sans fil sur circulateur

Je viens de réaliser qu'il y a un dernier élément qui fausse peut être le raisonnement: à coté du disjoncteur, il y a un deuxième système (que je suppose être un disjoncteur d'ancienne génération ...)

Merci beaucoup

Sujets pièces jointes

IMG_5269.JPG 1.9 mb, 117 téléchargements depuis. 15-11-2019

Citer Message 4

5 Réponse de Darius 15-11-2019 22:09:55

Darius
Maître Plombier
Déconnecté

Inscrit : 28-02-2018
Messages : 2 602

Re : Installation thermostat d'ambiance sans fil sur circulateur

Bonjour.

Les images postés ne nos permettent pas de savoir quels fils servent au thermostat en plus l'installation electrique avec plusieurs fils portent la confusion et on risque de vous envoyer vers une mauvaise piste qui risque d’endommager votre matériel.

Je dirais que le deux fils qui sont reliées a votre thermostat ne sont pas la phase et le neutre comme vous suggérez c'est juste une des polarités, le TA agissant comme interrupteur...

Le plus simple pour vous serais soit de passer par un pro, ou alors alimenter votre nouveau thermostat depuis une source de courant en respectant les polarités .

Puis les deux fils jaunes sur les borniers A et B du thermostat conformément au premier dessin de cette image.

https://plombiers-reunis.com/misc.php?a … download=0
