Sujet : Validation de circuit de chauffage

Bonjour,

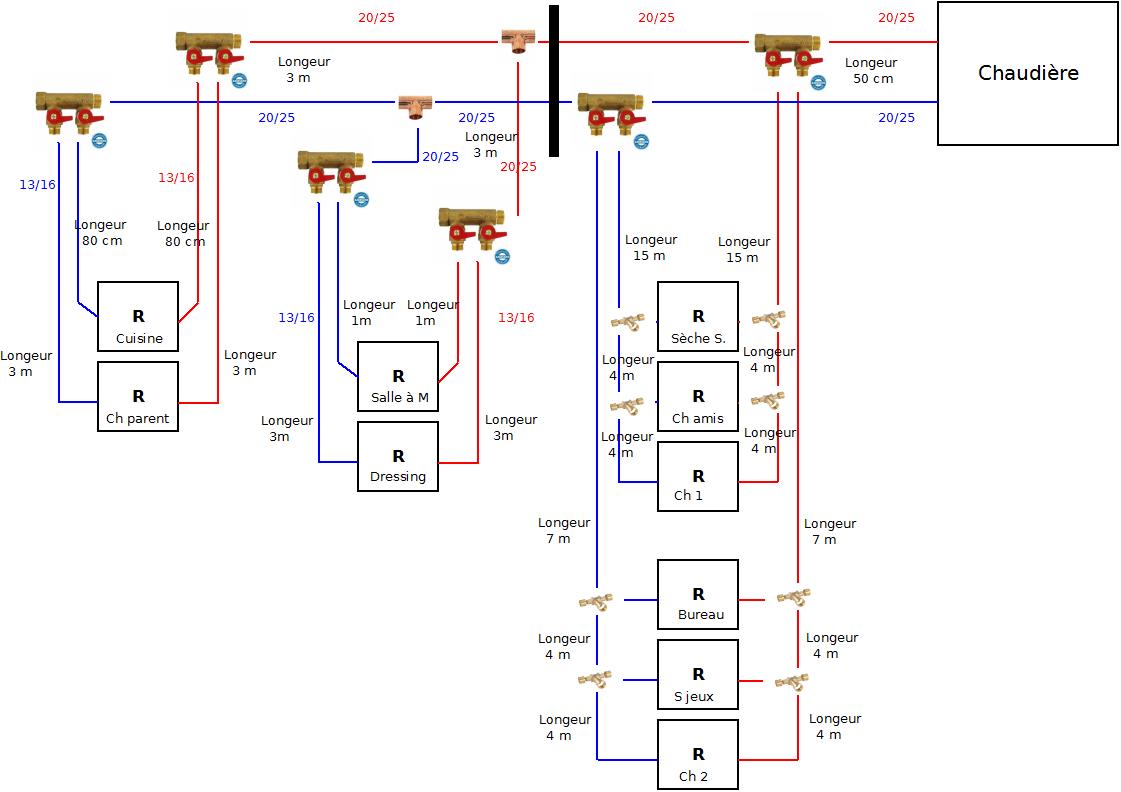

J'aimerais savoir si mon schéma est correct. Je suis en rénovation, donc je fais avec les contraintes de la maison, d'où les multiples nourrices .... je ne sais pas si c'est bien ou pas d'en mettre autant ...

Pouvez me dire également si les diamètres que j'ai placé sont correct ? Pour la partie sans diamètres, je ne sais pas quoi mettre ...

Le gros trait noir, représente un mur à traverser. Je l'ai placé pour qu'on comprenne mieux ...

Les deux lignes en haut en 20/25 seront en cuivre, tout le reste, en PER.

Merci pour les infos !

https://plombiers-reunis.com/misc.php?action=pun_attachment&item=1917

Sujets pièces jointes

Attachment icône diag_chauffage.jpeg 76.08 kb, 324 téléchargements depuis. 19-01-2017

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Validation de circuit de chauffage

bonjour

c'est correct sauf pour les départs et retour des deux ensemble de 3 radiateurs, pour pas prendre de risque sans connaitre leur puissance, je partirai de la nourrice en 16/20 et je réduirai en 13/16 après le premier,
suivant la puissance on peut aussi alimenter individuellement les radiateur en pe de 10/12, il y a un tableau dispo sur ce forum

JR

Citer Message 2

3 Réponse de titoftit Dernière modification par titoftit (20-01-2017 11:49:52)

  • Inscrit : 29-09-2016
  • Messages : 8

Re : Validation de circuit de chauffage

Bonjour,

Ok, donc pour le 10/12, c'est du T au radiateur, c'est bien ça ?

Ce sera des petits radiateurs ici, c'est des chambres ...

Je savais pas trop si c'était génant de mettre des nourrices comme ça ... Mais si c'est bon, ça m'arrange bien !!

Merci beaucoup pour votre réponse, c'est sympa wink

Je post le schéma mis à jour avec vos remarques.

https://plombiers-reunis.com/misc.php?action=pun_attachment&item=1918&download=1

Sujets pièces jointes

Attachment icône diag_chauffage.jpeg 78.03 kb, 909 téléchargements depuis. 20-01-2017
