Sujet : Avis sur installation de plomberie multicouche

Bonjour,

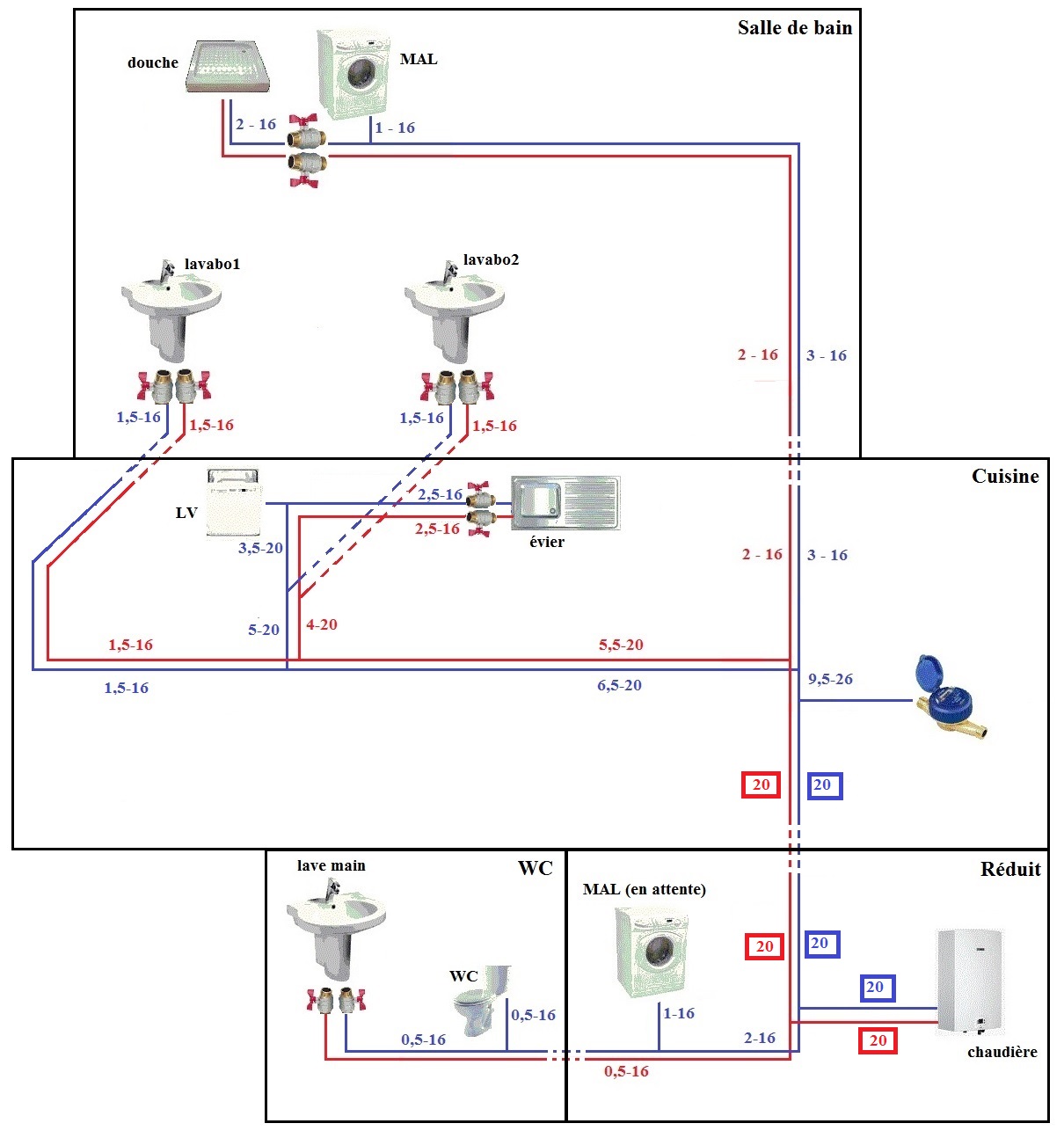

En me basant sur l'article : https://plombiers-reunis.com/blog/index … stribution j'ai réalisé le schéma ci-joint de mon installation de plomberie. Dans ce premier jet, j'ai fait un réseau de type piquage. Le long des tubes sont indiqués le coefficient des appareils reliés ainsi que le diamètre extérieur du tube multicouche nécessaire selon l'article cité. Les lignes en pointillés correspondent à des traversées de mur.
Est-ce cohérent ?
Je m'étonne du diamètre nécessaire pour les tubes alimentant la chaudière, soit du 26 selon mes calculs, ce qui correspond à un diamètre intérieur de 20. Or j'ai vu sur la doc technique de la chaudière que les diamètres pour l'eau froide et chaude sont de 16 ???
Il doit y avoir un couac quelque part mais lequel ?
Merci de vos réponses

Cordialement

Sujets pièces jointes

plan_sanitaire3.jpg, 199.79 kb, 1210 x 1294
plan_sanitaire3.jpg 199.79 kb, 331 téléchargements depuis. 31-12-2015
