Sujet : Raccordement hydraulique Moduzone de Saunier Duval

Bonjour à tous,

Je n'arrive pas à avoir de réponses par l'installateur, alors je me retourne vers vous.
J'ai fait remplacer ma chaudière par une Sanier Isomax Condens T31. J'ai fait appel à Izy by EDF.
Puisque j'ai le rez de chaussée en plancher chauffant et l'étage en radiateur, ils m'ont installé un Moduzone.

J'ai l'impression qu'ils ont monté le module à l'envers.

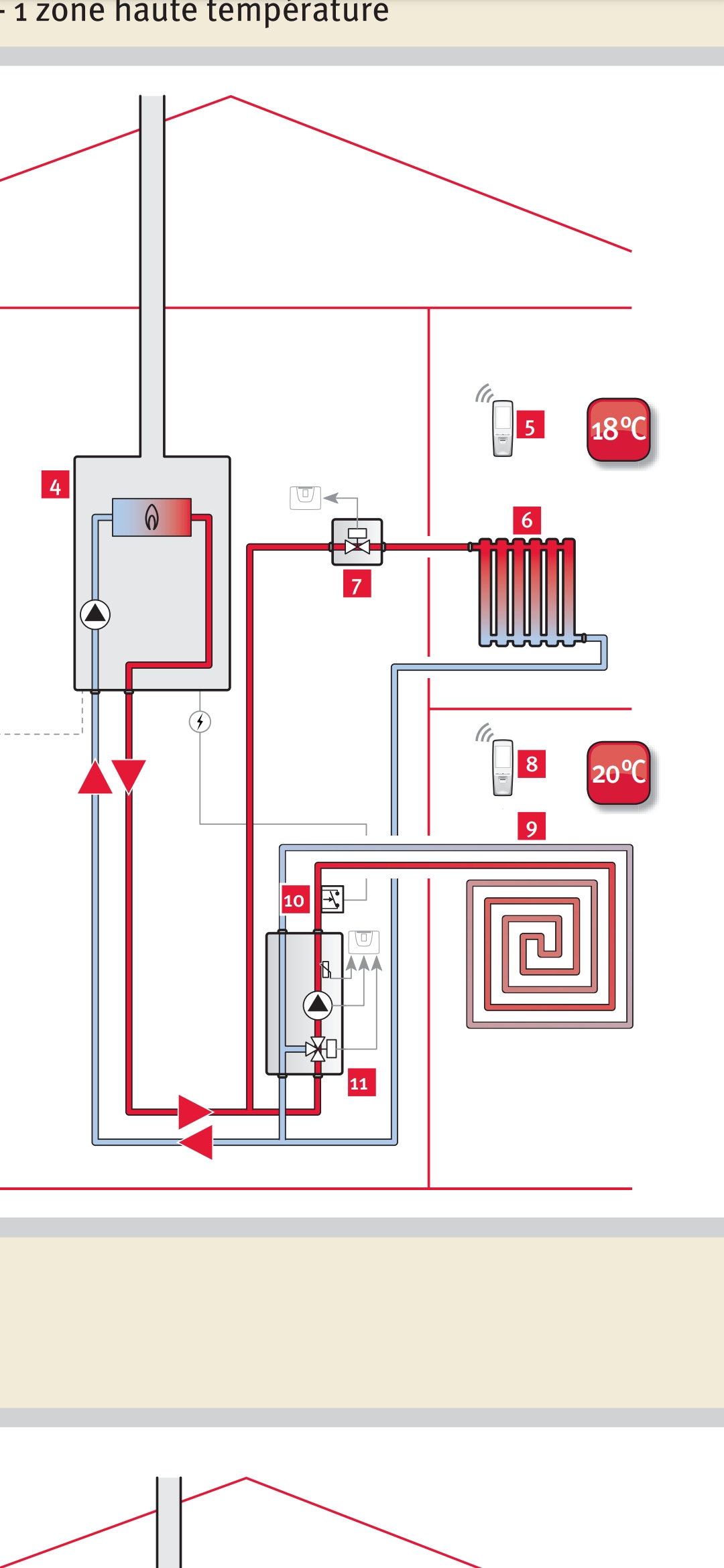

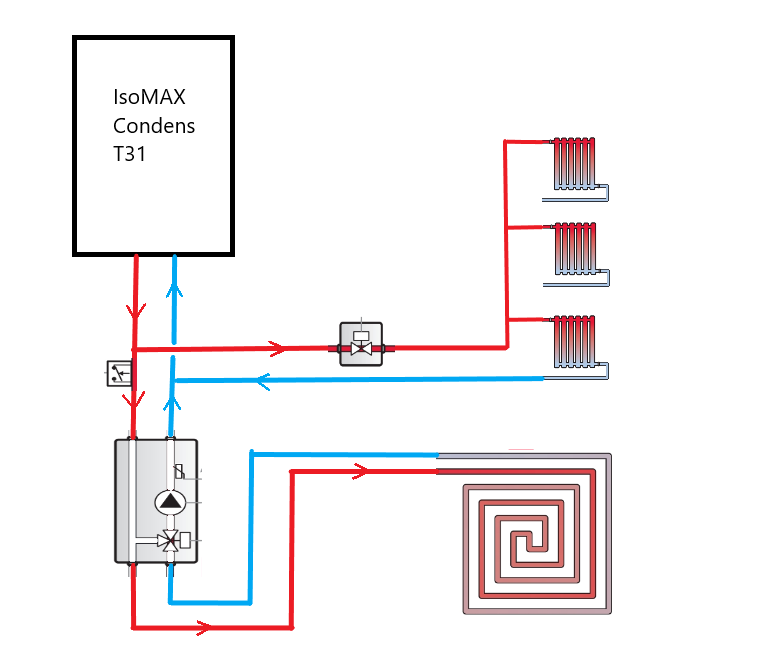

Je vous mets en PJ le schéma pris chez Saunier, le plan de l'installation réelle et quelques photos.
Lorsque j'ai soumis mes arguments au technicien, il me dit qu'on peut brancher l'installation dans plusieurs sens.

Qu'en pensez-vous ?

Je ne vois que des défauts, notemment la régulation de température qui ne peut pas se faire pour le circuit basse température.
Après analyse, j'ai l'impression que les branchements hydrualiques sont à l'envers.....

Merci d'avance pour votre aide !

Pour info, je n'ai pas encore payé l'installation.

A+

Sujets pièces jointes

schéma installation.png, 47.98 kb, 782 x 672
schéma installation.png 47.98 kb, 14 téléchargements depuis. 27-02-2025

schéma théorique.jpg, 292.36 kb, 1080 x 2340
schéma théorique.jpg 292.36 kb, 12 téléchargements depuis. 27-02-2025

Re : Raccordement hydraulique Moduzone de Saunier Duval

Les photos de l'installations :

Sujets pièces jointes

Attachment icône doc 1.pdf 61.33 kb, 17 téléchargements depuis. 27-02-2025

Attachment icône doc 2.pdf 59.46 kb, 22 téléchargements depuis. 27-02-2025

3 Dernière modification par El-Homari (27-02-2025 20:50:55)

Re : Raccordement hydraulique Moduzone de Saunier Duval

Bonjour.

Oui il semble qu'il existe un raccordement non conforme.
En reprenant votre schéma, il semble qu'il soit plus ou moins identique a la photo, l'alimentation depuis la chaudière devrais etre en bas, et la sortie vers le plancher chauffant en haut.





Telle que vous voyez l'image, en partie supérieure a gauche vous avez une sonde de température, c'est cette sonde qui capte la température de départ vers le plancher chauffant , et informe la régulation, pour que la régulation puisse  activer la vanne trois voies en ouverture ou fermeture selon les besoins.

A certains moment la vanne trois voies se ferme complètement faisant le PC tourner sur lui même sans passer par la chaudière, tel que c'est raccordé ce n'est pas possible.

Il a falloir faire un demi tour au module, puis reprendre les raccordements supérieurs.

Je confirme bien que les modules sont multipostions a condition que la tuyauterie s'adapte.

Pouvez vous faire une photo plus nette du module questions que l'on voie les inscriptions.

Re : Raccordement hydraulique Moduzone de Saunier Duval

En PJ un gros plan.
je viens d'avoir Saunier Duval au téléphone, ils me confirment l'inversion des tuyaux haut/bas....
Et surtout, ils m'alertent sur la non régulation de température pour le plancher, donc attention à la dégradation.

Merci pour votre réponse !

Sujets pièces jointes

Attachment icône vanne.pdf 236.97 kb, 14 téléchargements depuis. 28-02-2025

5

Re : Raccordement hydraulique Moduzone de Saunier Duval

Parfait, ils n'on plus qu'a revenir et aussi a rembourser les dégâts s'ils existent.

Ca fait tâche pour IZIbyEDF
