Sujet : avis circuit chauffage ( degazeur, d tuyau...)

Bonjour,

je vais commencer l'installation de l'alimentation des collecteurs de plancher chauffant via la Unité interieur de pac, c'est une panasonic avec 2 zones d'orgines donc 2 aller et 2 retour

J'ai des doutes sur l'utilité d'un degazeur sur plancher chauffant ? est ce qu'une simple purge n'est pas suffisant ? quel est votre point vu ?

ensuite je pensais relier avec du cuivre de 28/26, cependant le pot a boue et le dégazeur sont en 1" jusqu'a la tout va bien mais si je mets une vanne le diamètre sera plus petit, est ce que ça sert à quelques choses de mettre du "gros" diametre 26/28 pour avoir des goulot d'étranglement ?

J'ai un collecteur a 4l/min et un autre a 6l/min d'après l'études du plancher chauffant

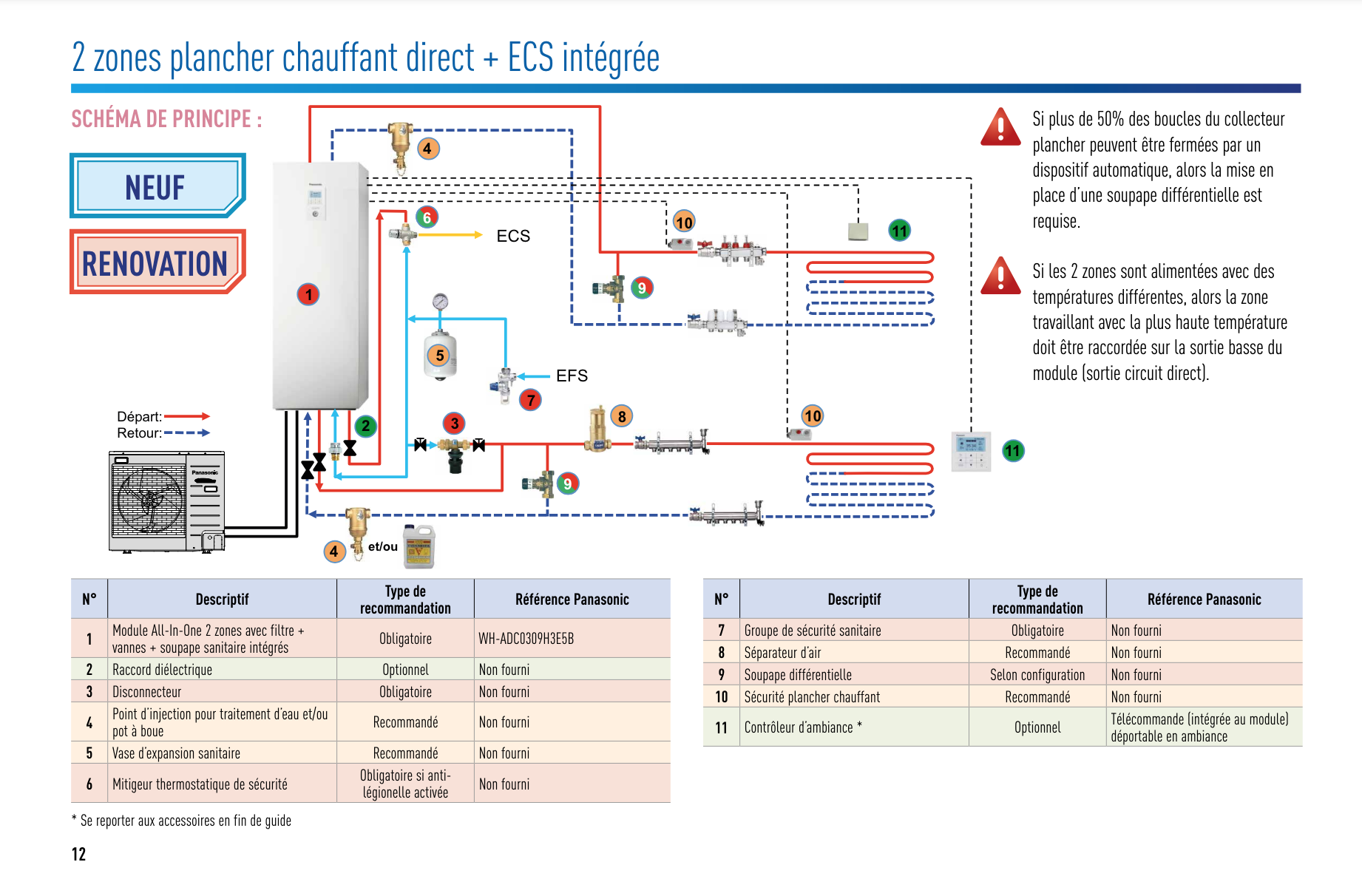

Et sur le schéma panasonic je comprends pas pourquoi ils ont mis que 1 dégazeur sur les 2 circuit, Peut que c'est intégrer dans la machine ?


Merci

Sujets pièces jointes

Capture d’écran 2024-04-15 à 13.31.58.png, 491.62 kb, 1842 x 1212
Capture d’écran 2024-04-15 à 13.31.58.png 491.62 kb, 55 téléchargements depuis. 04-05-2024

Re : avis circuit chauffage ( degazeur, d tuyau...)

Bonjour.

Su votre réseau est en tuyaux PER que ce soit dans la distribution ou au niveau des boucles de PC,  il est conseillé de poser le dégazeur,
Si les boucles sont en multicouche ou PER BAO, il n'est pas indispensable.

Tous les autres composants sont indispensables.

Les raccords sur cuivre de 28 sont bien en 1 pouce, donc pas de soucis, le fait d'avoir des goulots d'étranglement fait l'eau circuler plus rapidement sur cette partie de section plus petite.

Mais vu que votre machine a des sorties séparés pour les deux réseaux, pourquoi ne pas utiliser du cuivre de 22 sur chaque sortie.
Il existe des raccords de 1 pouce a souder sur cuivre 22.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
