Sujet : Equilibrage circuit chauffage

Bonjour,

J'ai besoin d'équilibrer mon circuit suite aux remplacements et ajouts de coude de réglage. Tous les radiateurs chauffent correctement mais certains ont tendance à baisser lorsque j'en allume d'autres (ex : qd j'allume R4 les radiateurs R7, R8 et R9 baissent en température). Mon installation est désembouée et purgée, je me lance dans le calcul des pertes de charges

J'ai 10 radiateurs de différentes puissances, des tronçons de différentes sections, des radiateurs et tuyaux en fontes je me base sur ce que j'ai trouvé au niveau des abaques mais pour des tuyaux en cuivre. Y'a t'il une différence notable entre les tuyaux cuivre et fonte au niveau des pertes de charge ?

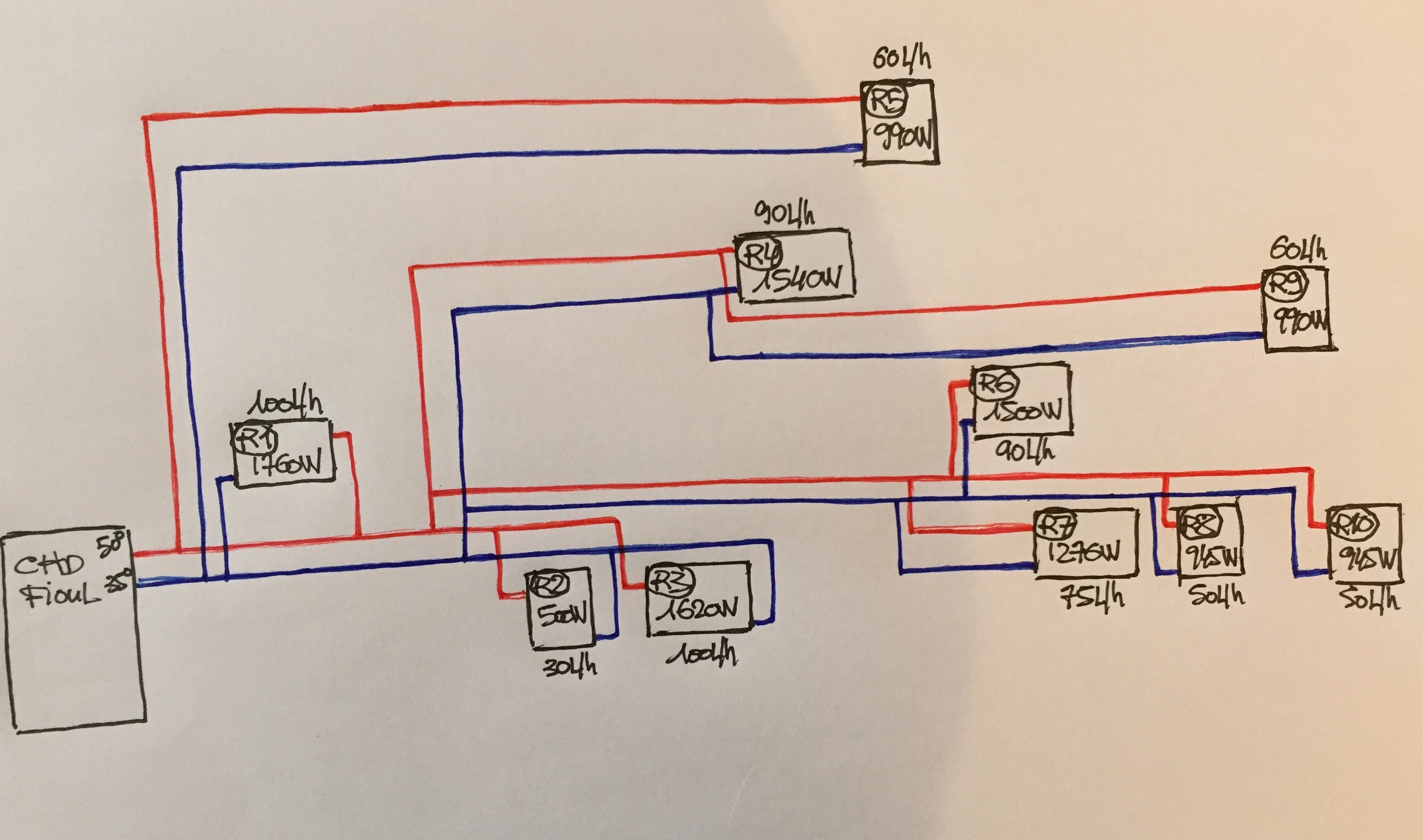

D'après mon schéma les radiateurs sont numérotés selon la distance de la chaudière. Je me pose la question du calcul total des pertes de charge pour le radiateur R10 (le plus éloigné). faut-il comptabiliser les pertes de charges de tous les tronçons, y compris ceux qui sont dérivés, c'est à dire les tronçons connectés aux radiateurs R4+R9 et R2+R3 ?
Pour le radiateur R9, dois-je additionner les pertes de charge des tronçons allant vers tous les radiateurs excepté le R10 ? Si qq'un peut me confirmer ces doutes d'après le schéma joint ce serait sympa

Sujets pièces jointes

Schéma-chauffage.jpg, 1.1 mb, 3063 x 1809
Schéma-chauffage.jpg 1.1 mb, 19 téléchargements depuis. 28-02-2024

Citer Message 1

  • PUB

2 Réponse de Darius Dernière modification par Darius (02-03-2024 21:40:04)

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Equilibrage circuit chauffage

Bonjour.

Pour commencer vous ouvrez tous les radiateurs a fond.

Ensuite il faut savoir combien de tours sont nécessaires pour fermer ou ouvrir un coude de reglage, "généralement 6 tous".

Puis vous commencez par ceux qui chauffent très bien, pour vous en rendre compte , touchez les radiateurs lors que vous allumez votre chaudière et vous verrez ou l'eau chaude arrive en premier.

Ensuite vous commencer par les radiateurs qui chauffe le mieux, et vous fermez un tour sur le coude de reglage.

Observez le fonctionnement,
Fermez 2 tours et observez l'amélioration

Progressivement vous devez avoir une nette amélioration.

Vous avez peut être une seconde possibilité, regardez le circulateur s'il est muni de vitesses, si tel est le cas, vous augmentez le vitesse....

EDIT
En regardant votre schéma je vois que vous avez un écart de température trop important entre l'allé 58°C  et le retour 35°C ce qui est trop important a moins que votre chaudière soit a condensation.

Si la chaudière est a condensation, alors cet ecart est justifié, dans ce cas ne touchez pas au circulateur et ajustez de preference l'equilibrage et jouant sur les tés de réglage.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 10-01-2024
  • Messages : 14

Re : Equilibrage circuit chauffage

Bonjour,

En fait les coudes de réglages sont pas tous de la même marque, ca va de 3 tours jusqu'à 7 tours
Concernant mon chauffage c'est une chaudière fioul - le départ est à 50° et non 58, ca fait un écart de 15° avec le retour, je sais pas si c'est normal ni ce que ca vaut, j'ai pris les mesures avec un thermomètre infrarouge

Je ne sais pas ce que ca vaut ni si je m'y prend bien mais j'ai découpé mon circuit en tronçons pour connaitre les pertes de charge de chaque tronçons et faire ensuite un équilibrage avec un % d'ouverte des différents coudes de réglage

Mon circulateur est nouveau il fonctionne actuellement en mode linéaire/vitesse 3 c'est le max.

merci pour la méthode mais la fin de l'hiver approche et je ne sais pas si j'aurai assez de temps pour faire des tests par approche, c'est assez sensible, dès que j'allume certains radiateurs notamment les R4, R5 et R9 les radiateurs R6, R7, R8 et R10 baissent en temp.

Citer Message 3

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Equilibrage circuit chauffage

Bonjour.

Le nombre de tours n'est pas important, ce qui est important c'est que vous sachez quelle est la course de la fermeture, c'est ce qui vous permettra de savoir quel pourcentage est fermé.

Sur un coude de réglage qui se ferme sur 3 tours, et que vous fermez 1 tour, vous saurez que vous avez réduit la circulation de 1 tiers.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 4

  • Inscrit : 10-01-2024
  • Messages : 14

Re : Equilibrage circuit chauffage

Bonjour,

Après calcul des pertes de charge linéaires je me rend compte que le radiateur le plus défavorisé est R5 mais je n'ai pas encore pris en compte les pertes de charge singulières
Pour le moment voilà ce que j'obtiens, sachant que les radiateurs R2 et R3 n'ont pas de coude de réglage

col1  col2          col3          col4   col5
------------------------------------------
R1    6,83            8,00%    6,5    0,52
R2    21,15    24,78%    -    -
R3    20,3275    23,82%    -    -
R4    31,9            37,38%    6,5    2,43
R5    85,35    100,00%    2,5    2,50
R6    61,58    72,15%    7    5,05
R7    69,38    81,29%    3    2,44
R8    73,26    85,83%    3,5    3,00
R9    57,08    66,88%    4,5    3,01
R10    83,37    97,68%    2,5    2,44

col1 : radiateurs
col2 : perte de charge linéraire
col3 : %ouverture du coude de réglage
col4 : nb tours max du coude de réglage du radiateur
col5 : nb de tours à faire

Citer Message 5

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Equilibrage circuit chauffage

bonjour
Pour un circuit si petit, c'est plus simple et suffisant de faire comme a dit Darius sinon c'est se torturer les neurones pour rien.
Puisque pour vraiment faire un réel calcul de perte de charge il faut un logiciel, pour y  intégrer les diamètres des tuyauteries, les débits de chaque ligne, les pertes de charge de chaque coude, té, robinet de radiateur, té de réglage,
ensuite il faut faire des mesures avec des vannes (TA) équipées de prise de débit amont et aval, sachant que dès qu'on manœuvre un organe d'un coté, ça change le débit par ailleurs.

JR

Citer Message 6

  • Inscrit : 10-01-2024
  • Messages : 14

Re : Equilibrage circuit chauffage

45Jose a écrit:

bonjour
Pour un circuit si petit, c'est plus simple et suffisant de faire comme a dit Darius sinon c'est se torturer les neurones pour rien.
Puisque pour vraiment faire un réel calcul de perte de charge il faut un logiciel, pour y  intégrer les diamètres des tuyauteries, les débits de chaque ligne, les pertes de charge de chaque coude, té, robinet de radiateur, té de réglage,
ensuite il faut faire des mesures avec des vannes (TA) équipées de prise de débit amont et aval, sachant que dès qu'on manœuvre un organe d'un coté, ça change le débit par ailleurs.

bonjour ! j'ai essayé la méthode de Darius en ouvrant tous les radiateurs à fond et coude de réglage grand ouverts. A ma surprise ce n'est pas le radiateur le plus proche de la chaudière qui a chauffé en 1er. Une fois l'eau chaude engagée dans une partie du circuit elle a du mal à se repartir dans tout le circuit. Au final je n'arrive pas faire chauffer tous les radiateurs en même temps et malgré la réduction des coudes de réglage sur les 1er radiateurs qui chauffent, certains tronçons (T13 et T28) restent désespérement froids tant que je ne coupe pas les radiateurs passant par le tronçon T12

Je me doute qu'un bon équilibrage peut prendre du temps mais pour le moment ce n'est pas concluant pourtant mon circulateur est en mode linéaire vitesse 3

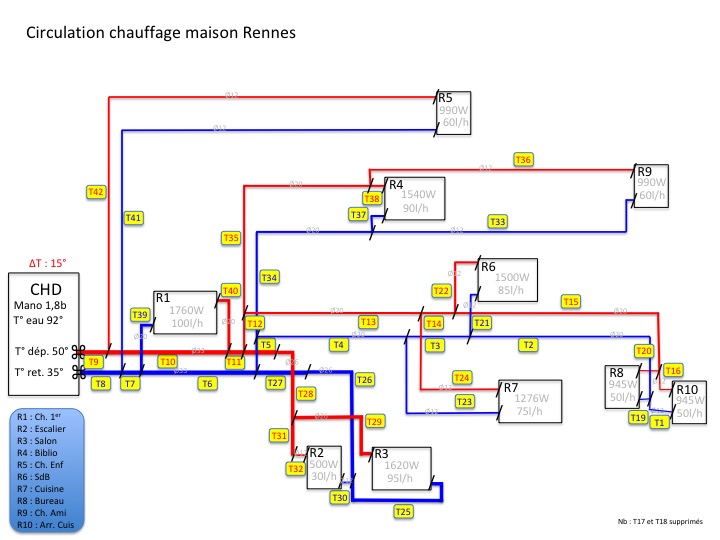

je joins un schéma de mon circuit de chauffage

Sujets pièces jointes

circuit-chauffage1.jpg, 77.14 kb, 720 x 540
circuit-chauffage1.jpg 77.14 kb, 16 téléchargements depuis. 05-03-2024

Citer Message 7

8 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Equilibrage circuit chauffage

Bonjour.

En regardant plus attentivement vos images on se rends compte que le réseau n'est pas optimisé pour une fonctionnement optimal.

En me basant sur les images que vous avez posté je dirais que R1, R4 et R5 sont favorisés par rapport au reste de l'installation car  non seulement les autres sont de derivations mai en plus en semblent etre en contrebas para rapport a leur alimentation

Dans une installation il est quasiment impossible d'avoir tous les radiateurs qui chauffent en même temps en particulier avec une installation en paliers comme la votre

Toutefois en bridant légèrement les radiateurs qui fonctionnent bien cela doit favoriser les autres, au bout de 15 ou 20 mn de fonctionnement vous devriez avoir tous les radiateurs chauds.

Comment est apparu votre dysfonctionnement.
Ajout ou remplacement de composant? progressivement? du jour au lendemain? en quelle matière sont les tuyaux de votre installation, et vos radiateurs sont-ils en fonte en acier ou alu?
Il n'est pas impossible que nous cherchions le pb la ou il n'existe pas!

Dites nous un peu plus sur votre installation.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 8

9 Réponse de bruno35 Dernière modification par bruno35 (06-03-2024 09:08:14)

  • Inscrit : 10-01-2024
  • Messages : 14

Re : Equilibrage circuit chauffage

Darius a écrit:

Bonjour.

En regardant plus attentivement vos images on se rends compte que le réseau n'est pas optimisé pour une fonctionnement optimal.

En me basant sur les images que vous avez posté je dirais que R1, R4 et R5 sont favorisés par rapport au reste de l'installation car  non seulement les autres sont de derivations mai en plus en semblent etre en contrebas para rapport a leur alimentation

Dans une installation il est quasiment impossible d'avoir tous les radiateurs qui chauffent en même temps en particulier avec une installation en paliers comme la votre

Toutefois en bridant légèrement les radiateurs qui fonctionnent bien cela doit favoriser les autres, au bout de 15 ou 20 mn de fonctionnement vous devriez avoir tous les radiateurs chauds.

Comment est apparu votre dysfonctionnement.
Ajout ou remplacement de composant? progressivement? du jour au lendemain? en quelle matière sont les tuyaux de votre installation, et vos radiateurs sont-ils en fonte en acier ou alu?
Il n'est pas impossible que nous cherchions le pb la ou il n'existe pas!

Dites nous un peu plus sur votre installation.

J'habite une maison de 2 étages, les radiateurs R4, R5 et R9 sont au 2ème, les radiateurs R1, R2, R3 et R6 sont au 1er tandis que les R7, R8 et R10 sont au RDC et en contrebas de la chaudière (environ 1m) c'est sans doute pour ca qu'ils ont tous les 3 un robinet de vidange au lieu d'une vis de purge. J'ai commencé à brider certains radiateurs mais le R7 baisse systématiquement en T° dès que j'allume R4, R5 ou R10 ainsi que R2 et R3 qui n'ont pas de coude de réglage

J'ai constaté en début d'hiver que le R7 chauffait mal voir pas du tout mais j'ai commencé à m'en inquiéter que lorsque le froid est venu en janvier. Entretemps j'ai commencé par remplacer le vase d'expansion (gonflé à 0,9bar) qui avait plus de 8 ans et semblait plein, puis le circulateur puisque la circulation se faisait mal et enfin j'ai finis par désembouer le circuit et remplacer les coudes de réglage qui fuyaient (R7, R8 et R10) dès que j'ouvrais le bouchon. J'en ai profité pour ajouter des coudes de réglage sur les radiateurs R1 et R4

Je fonctionne avec le circulateur en vit. 3, avec un T° d'eau élevée (plus de 90°) et le mélangeur presque sur le max (10/12). Je n'ai eu aucun problème l'hiver dernier je fonctionnais avec le circulateur en vit. 2 et le mélangeur était plutot réglé sur 8, la T° de l'eau était vers 80°. Pas d'autres modification entre l'année dernière et cet hiver

Si ce n'était pas un problème d'équilibrage qu'est-ce qui pourrait être à l'origine de ce problème ?

ps : tous les radiateurs et tuyaux sont en fonte
