Sujet : Taille multicouche pour chauffage

Bonjour à tous,

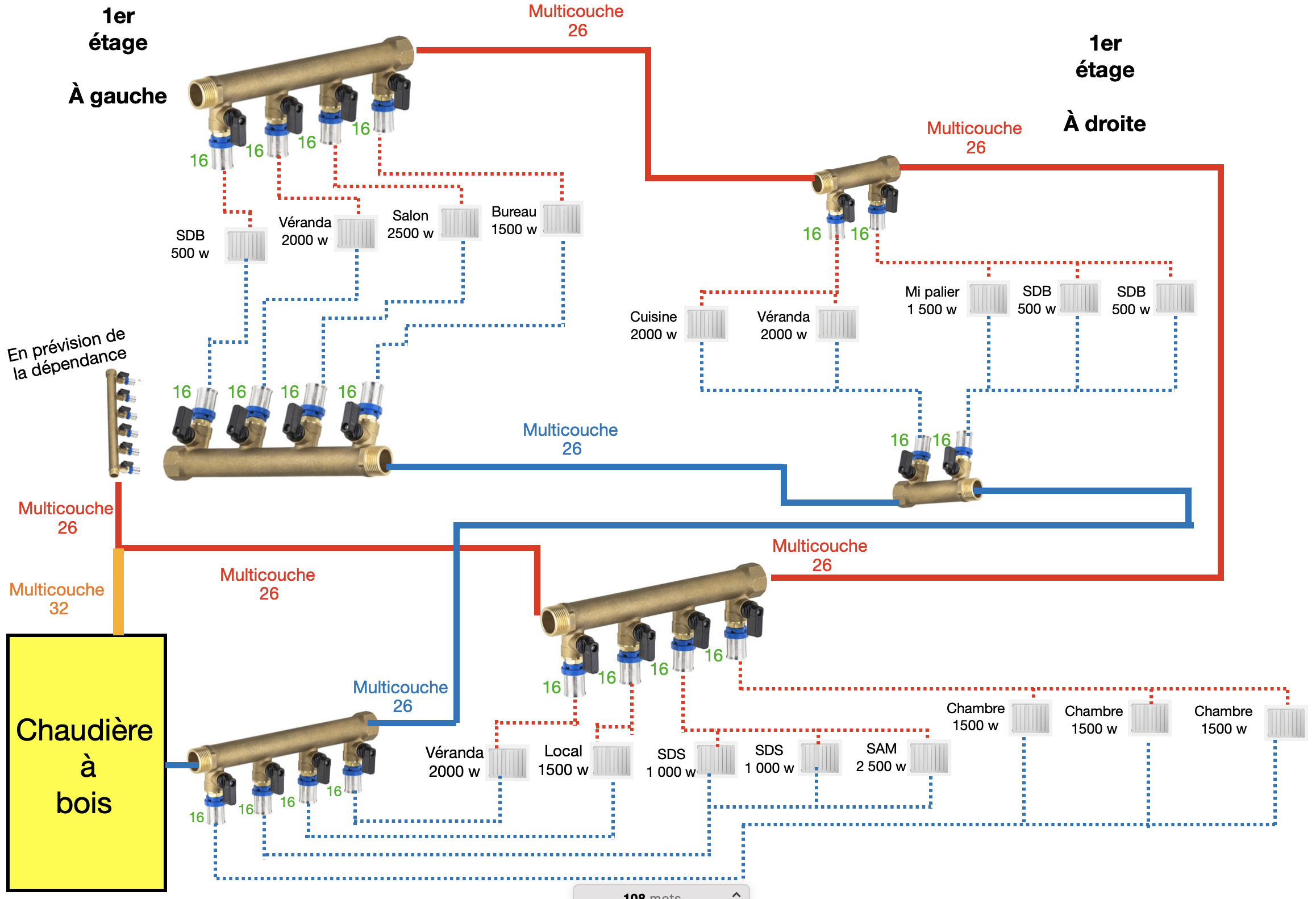

Je refais toute l'installation du chauffage central de la maison (nouvelle chaudière, nouveaux radiateurs, nouveau réseau en multicouche) et je me pose la question de la taille des tuyaux multicouche à acheter. Sur le schémas en pièce jointe, je prévois à 2 moments d'utiliser du multicouche 16 pour alimenter 3 radiateurs pour un total de 4 500w. Pensez vous que le 16 est suffisant ou bien il faut passer sur du 20 ?

Bien sûr, je vais prendre du multicouche de classe 5 pouvant supporter des températures de 90°.

Merci d'avance à ceux qui pourront m'aider smile

Sujets pièces jointes

Capture d’écran 2024-01-07 à 14.15.46.png, 983.89 kb, 2316 x 1582
Capture d’écran 2024-01-07 à 14.15.46.png 983.89 kb, 42 téléchargements depuis. 07-01-2024

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Taille multicouche pour chauffage

Bonjour.

Une chaudière a combustible solide ne peux pas etre raccordé avec des tuyaux de synthèse, la chaudière peut facilement atteindre les 100°C et peut accidentellement (coupure de courant ou panne du régulateur de combustion) atteindre les 120°C ou plus et dans ce cas c'est les tuyaux qui vont se déboiter des raccords.

Donc raccordement en cuivre ou acier jusqu'au reglage de température.

D'ailleurs une chaudière au bois doit fonctionner a des températures élevés, (le retours doit etre a environ 60°C)  donc je vous conseille de poser une ballon tampon pour pouvoir diminuer la température de départ vers l'installation tout en gardant une bonne efficacité et un bon rendement.

Toute façon avec une ligne en 12/16 vous alimentez un seul radiateur, plus d'un radiateur utilisez deja du 16/20.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 07-01-2024
  • Messages : 2

Re : Taille multicouche pour chauffage

Merci pour le retour. Le schemas est simplifié mais oui j'ai prévu de mettre quelque chose de plus solide avant le multicouche ainsi que des purgeurs d'air smile

J'ai prévu d'alimenter les radiateurs des chambres (3 radiateurs pour 3 chambres) avec un seul tuyau en 16 que je pourrai cacher dans la plinthe, si je passe sur du 20 pour alimenter ces 3 radiateurs, j'ai peur de ne pas trouver des plinthes assez grosses mais bon je vais chercher sur internet

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Taille multicouche pour chauffage

bonjour
Si la puissance de chaque radiateur est bien calculée, alors tous les diamètres de tube sont trop petit, le total est autour de 2550w/h
si on prend un deltaT de 15°c, ça fait un débit de 1465l/h, il faut au moins un 32 pour ça.
regardez cette doc pour calculer vos diamètres, de base il faut pas circuler à plus de 0.6-0.7 m/s dans les tubes..
https://media.xpair.com/pdf/hydraulique … couche.pdf

JR
