Sujet : Choix pot à boue suite à boue dans PAC

Bonjour au forum,

J'aurais besoin de vos conseils pour le choix d'un pot à boue suite à de la boue dans l'échangeur de ma PAC.

J'ai une installation en tuyaux acier, radiateurs en fonte et , malheureusement du PER non BAO.

Cet été, j'ai installé une PAC et un ballon tampon (4 piquages) . J'ai gardé la chaudière en relève et celle-ci est sur le circuit des radiateurs
Sur le circuit de retour des radiateurs, j'ai un pot à boue Giacomini R146C avec une filte à 300microns.
Sur le circuit de la PAC, j'ai un filtre à tamis 500 microns et un pot à boue flamco (sans filtre).

Depuis quelque temps, ma PAC s'est mise à fonctionner de manière aléatoire.  J'ai rincé la PAC et de la boue s'y étais accumulé.
J'ai rincé l'ensemble des circuits+ PAC et j'ai protéger le retour des boues avec le produit BL PROTECT.

Malgré cela et après deux semaines de bon fonctionnement, je retrouve de la boue dans le circuit de la PAC. Et elle se remet à dysfonctionner.

J'ai l'impression que la boue n'est bloqué par le pot à boue flamco (qui n'a pas de filtre et uniquement des aimants) et que le tamis du filtre à tamis est trop gros pour filtrer suffisamment. En même temps , j'aurais cru que la majorité des boues et impuretés provenant du circuit de chauffage auraient été bloqué par le filtre Giacomini...

Du coup, je cherche un pot à boue efficace et qui puisse filtrer des particules fines et ferriques. Je sais que ce n'est pas une solution miracle mais je ne peux pas changer le PER.

J'ai identifié le CALEFFI XF qui filtrerait jusque à 160 microns mais je n'ai aucune je suis preneur de vos conseils et expériences.

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Choix pot à boue suite à boue dans PAC

Si l'installation est bien faite vous n'avez pas besoin de pot a boues vu que vous avez un ballon tampon, pouvez vous postez une image de le vue d'ensemble de votre installation da BT , vue globale...

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 22-02-2023
  • Messages : 14

Re : Choix pot à boue suite à boue dans PAC

Bonjour,

C'est compliqué de faire une photo claire, il y a l'ECS devant les tuyaux de BT mais je vais ré-essayer

C'est un vitocell 100E
les raccordements en partant du haut:
- Retour de la PAC vers le BT, donc eau chaude .
- Départ vers le circuit de chauffage en passant par la chaudière
- Retour du circuit de chauffage avec un pot à boue juste avant
- Départ vers la PAC avec pot à boue + filtre en Y


Cdt

Citer Message 3

4 Réponse de ejbrisset Dernière modification par ejbrisset (22-02-2023 21:46:08)

  • Inscrit : 22-02-2023
  • Messages : 14

Re : Choix pot à boue suite à boue dans PAC

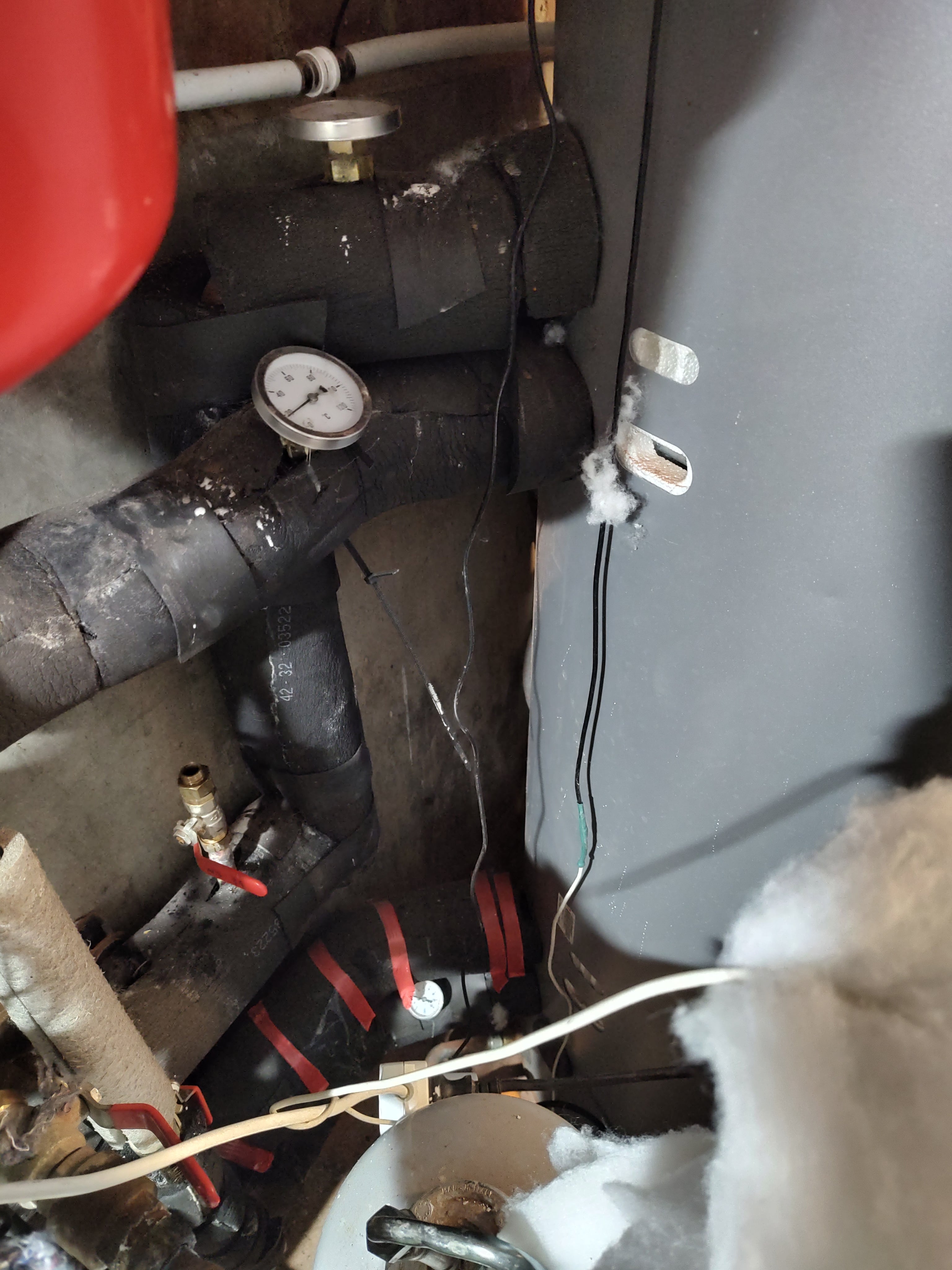

Une photo mais ce n'est vraiment pas lisible

Sujets pièces jointes

Attachment icône IMG_20230222_211819517_HDR[1]-min.jpg 845.9 kb, 55 téléchargements depuis. 22-02-2023

Citer Message 4

  • Inscrit : 22-02-2023
  • Messages : 14

Re : Choix pot à boue suite à boue dans PAC

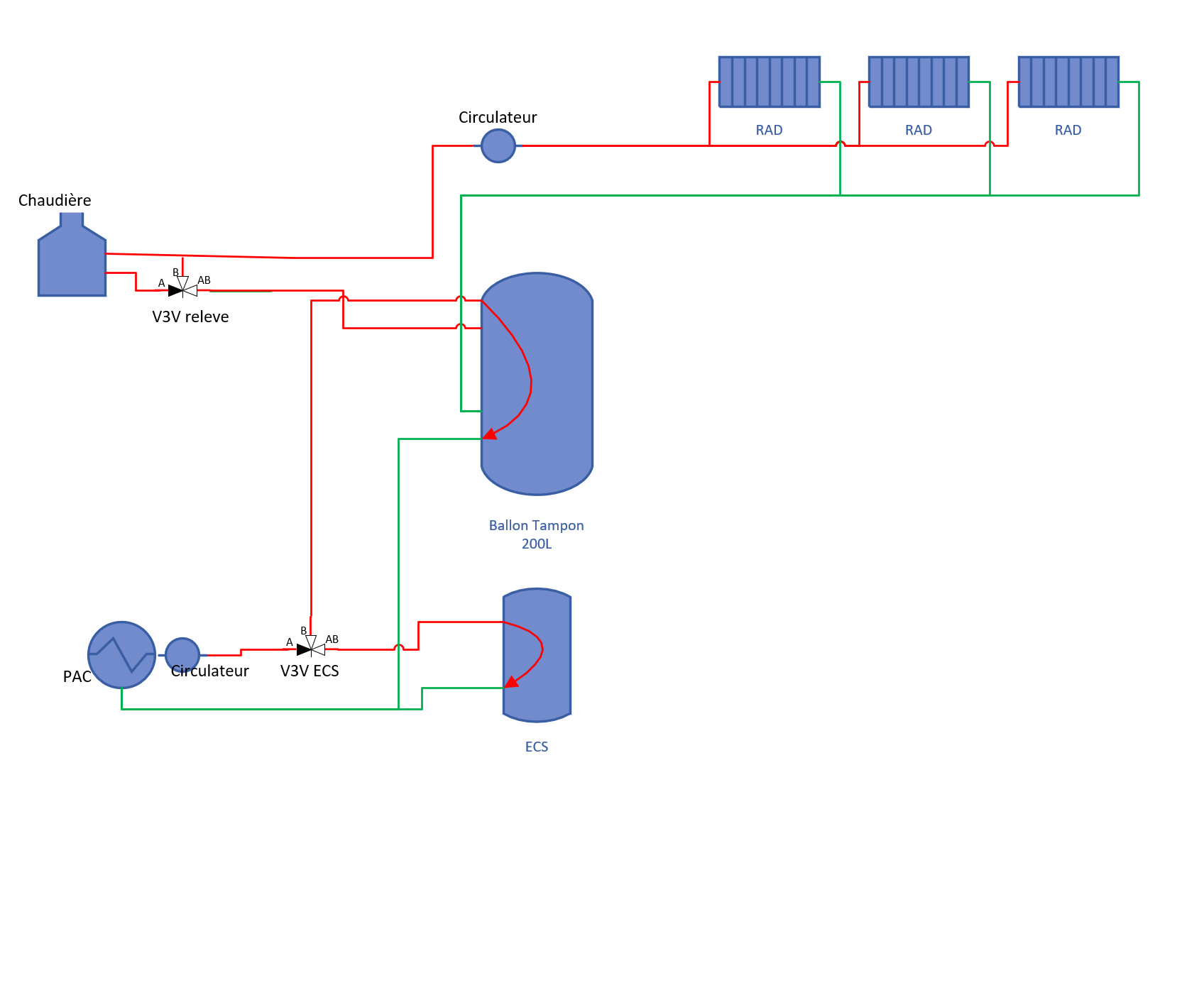

un schéma avec le BT et l'ECS

Sujets pièces jointes

PAC.png, 57.98 kb, 1696 x 1395
PAC.png 57.98 kb, 105 téléchargements depuis. 22-02-2023

Citer Message 5

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Choix pot à boue suite à boue dans PAC

Bonjour,

Doit-on comprendre que le liquide caloporteur qui est additivé du BL Protect parcourt l"ensemble de l'installation?

Citer Message 6

  • Inscrit : 22-02-2023
  • Messages : 14

Re : Choix pot à boue suite à boue dans PAC

Bonjour,

Oui

Citer Message 7

  • Inscrit : 22-02-2023
  • Messages : 14

Re : Choix pot à boue suite à boue dans PAC

Bonjour,

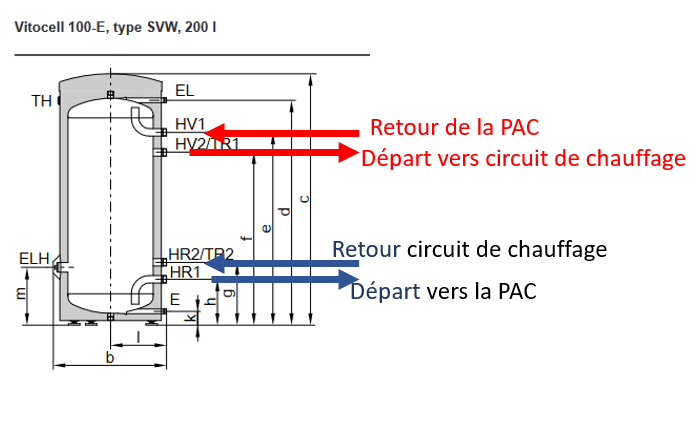

Ci-joint le raccordement de ma PAC sur le vitocell

HV1/HR1: PAC
HV2/HR2: circuit de chauffage (radiateur)

Par rapport à ce souci de boue, je me pose plusieurs questions:

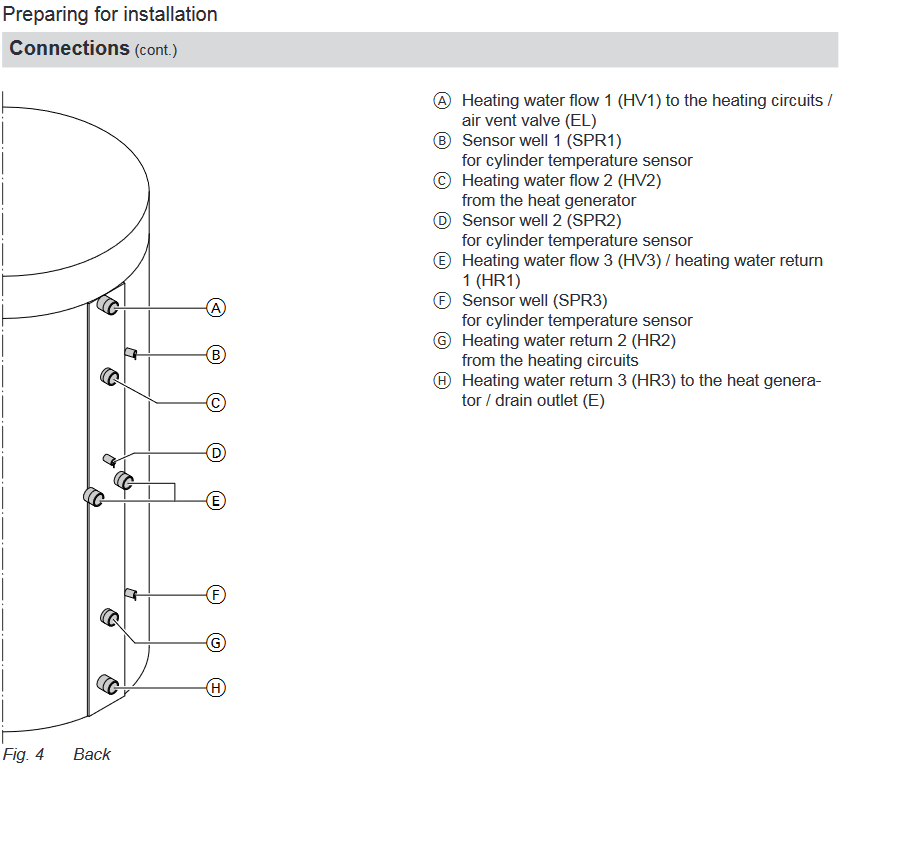

1°) mon raccordement ne serait pas bon (cf. 2ième schéma, https://viessmanndirect.co.uk/files//4c … 0001_1.pdf): Est-ce grave?

2°) le débit de mon circuit primaire est 35l/min. Celui de mon circuit secondaire est inférieur d'au moins 30%.
Même si le ballon tampon fait office de pot de décantation, j'ai l'impression sur comme le départ vers ma PAC est sur le piquage du bas, les boues migrent vers la PAC. le débit de 35l/min augmentant le symptôme


Merci de votre aide

Sujets pièces jointes

vitocel-raccordement.png, 40.16 kb, 908 x 842
vitocel-raccordement.png 40.16 kb, 112 téléchargements depuis. 23-02-2023

vitocell-PAC.png, 41.34 kb, 700 x 440
vitocell-PAC.png 41.34 kb, 106 téléchargements depuis. 23-02-2023

Citer Message 8

9 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Choix pot à boue suite à boue dans PAC

ejbrisset a écrit:

Bonjour,

2°) le débit de mon circuit primaire est 35l/min. Celui de mon circuit secondaire est inférieur d'au moins 30%.
Même si le ballon tampon fait office de pot de décantation, j'ai l'impression sur comme le départ vers ma PAC est sur le piquage du bas, les boues migrent vers la PAC. le débit de 35l/min augmentant le symptôme

Bonjour, c'est pour cette raison que je demandais l'image du BT.

Moi je dirais  que le retour du ballon vers la pompe devrais se trouver sur le piquage de gauche (ELH) qui est légèrement plus bas que celui de droite (HR2) qui est bien en tant que retour de chauffage....
Le piquage HR1 je ne sais pas a quoi il est destiné

Pour les piquages hauts, je prendrais le départ de chauffage sur EL et non plus bas que l'arrivé de la pompe comme actuellement.

Bref.... Je dirais que le retour vers la pompe aspire toutes les saletés déposés au fond du BT, vous pouvez liberer ces boues régulièrement sur une des vannes basses a condition qu'il existe bien une vanne au point le plus bas.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 9

10 Réponse de ejbrisset Dernière modification par ejbrisset (23-02-2023 20:33:23)

  • Inscrit : 22-02-2023
  • Messages : 14

Re : Choix pot à boue suite à boue dans PAC

Darius a écrit:
ejbrisset a écrit:

Bonjour,

2°) le débit de mon circuit primaire est 35l/min. Celui de mon circuit secondaire est inférieur d'au moins 30%.
Même si le ballon tampon fait office de pot de décantation, j'ai l'impression sur comme le départ vers ma PAC est sur le piquage du bas, les boues migrent vers la PAC. le débit de 35l/min augmentant le symptôme

Bonjour, c'est pour cette raison que je demandais l'image du BT.

Moi je dirais  que le retour du ballon vers la pompe devrais se trouver sur le piquage de gauche (ELH) qui est légèrement plus bas que celui de droite (HR2) qui est bien en tant que retour de chauffage....
Le piquage HR1 je ne sais pas a quoi il est destiné

Pour les piquages hauts, je prendrais le départ de chauffage sur EL et non plus bas que l'arrivé de la pompe comme actuellement.

Bref.... Je dirais que le retour vers la pompe aspire toutes les saletés déposés au fond du BT, vous pouvez liberer ces boues régulièrement sur une des vannes basses a condition qu'il existe bien une vanne au point le plus bas.

En fait E etEL n'existe pas sur mon ballon. LA doc Viessmann est générique pour plusieurs ballons
ELH, c'est pour mettre une résistance électrique.

Sinon, oui, j'ai l'impression que la boue arrive direct dans HV2 sad
Je me pose la question de baisser la vitesse dans le circuit de la PAC mais je perdrais en efficacité

J'ai bien une vanne de purge mais ça fait que un mois que j'ai rincé mon circuit ...

Bref, je tourne en rond
