Sujet : Branchements thermostat Siemens Rdh10 et vannes nc

Bonjour à tous,
Tout d'abord meilleurs vœux pour cette nouvelle année !
Je viens d'acheter une maison qui possède un plancher chauffant et des thermostats d'ambiance Siemens rhd10 dans chaque chambre. Sur la nourrice du plancher chauffant se trouve trois vannes NC.1 pour chaque chambre. Les branchements entre les vannes et les thermostats n'ont pas été réalisés par l'ancien proprio.
Pour chaque platine Siemens, il y a deux fils qui arrivent, un bleu et un marron. La platine possède trois emplacements Lx, L1 et L2
Du côté de la nourrice, je vois les fils de chaque thermostats qui arrivent, un fil qui amène l'électricité à côté des vannes, et le fil de chaque vanne possède aussi 2 fils (1 bleu 1 rouge)
J'aimerai réalisé ce branchement mais je n'ai aucune idée de comment le faire ?
Faut il alimenter les vannes Et les thermostats ou l'un des deux seulement ?
En espérant avoir été clair dans mes explications de néophytes...
Merci pour votre aide !

Sujets pièces jointes

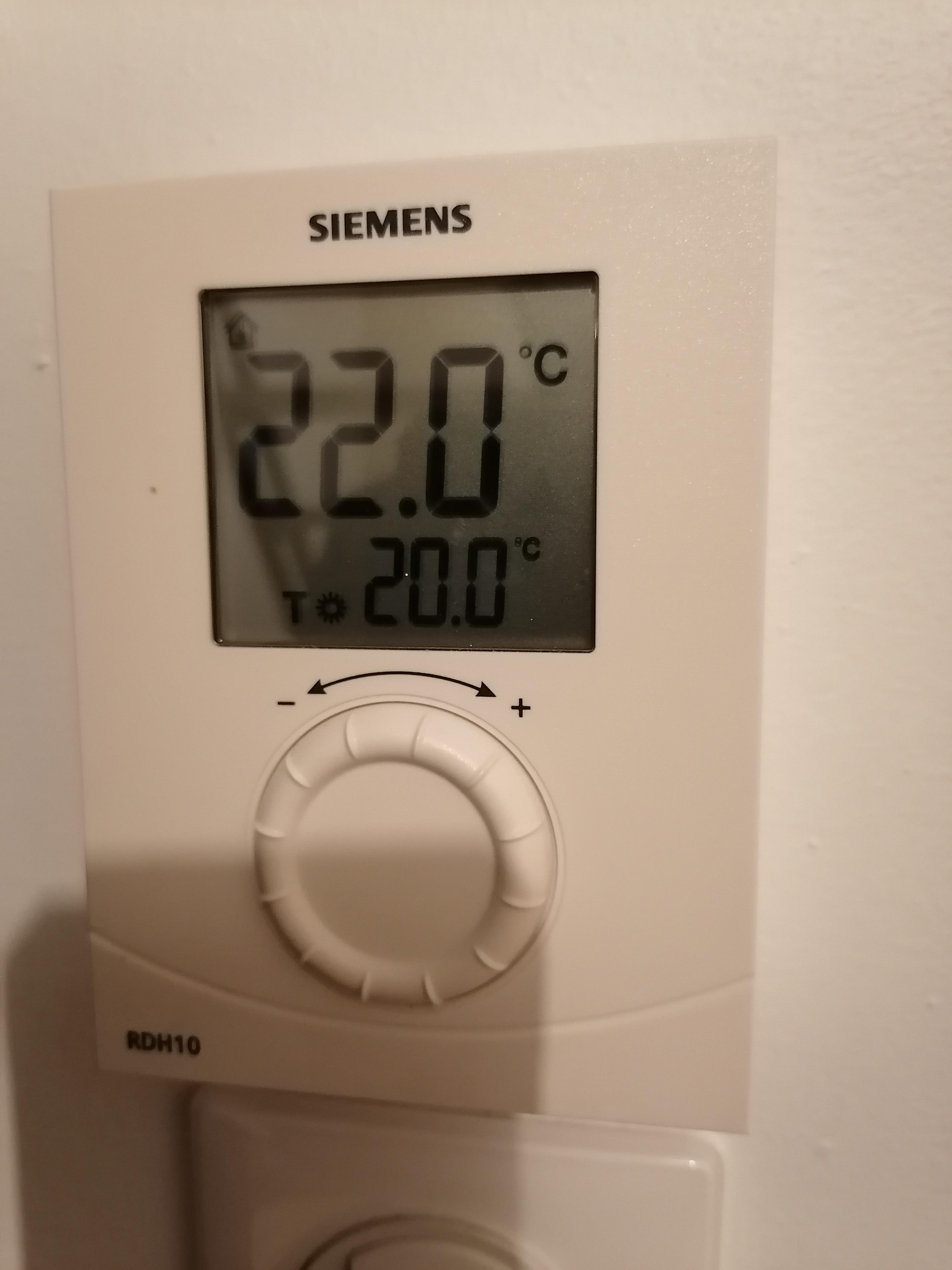

IMG_20230105_070532.jpg, 2.18 mb, 3000 x 4000
IMG_20230105_070532.jpg 2.18 mb, 63 téléchargements depuis. 26-01-2023

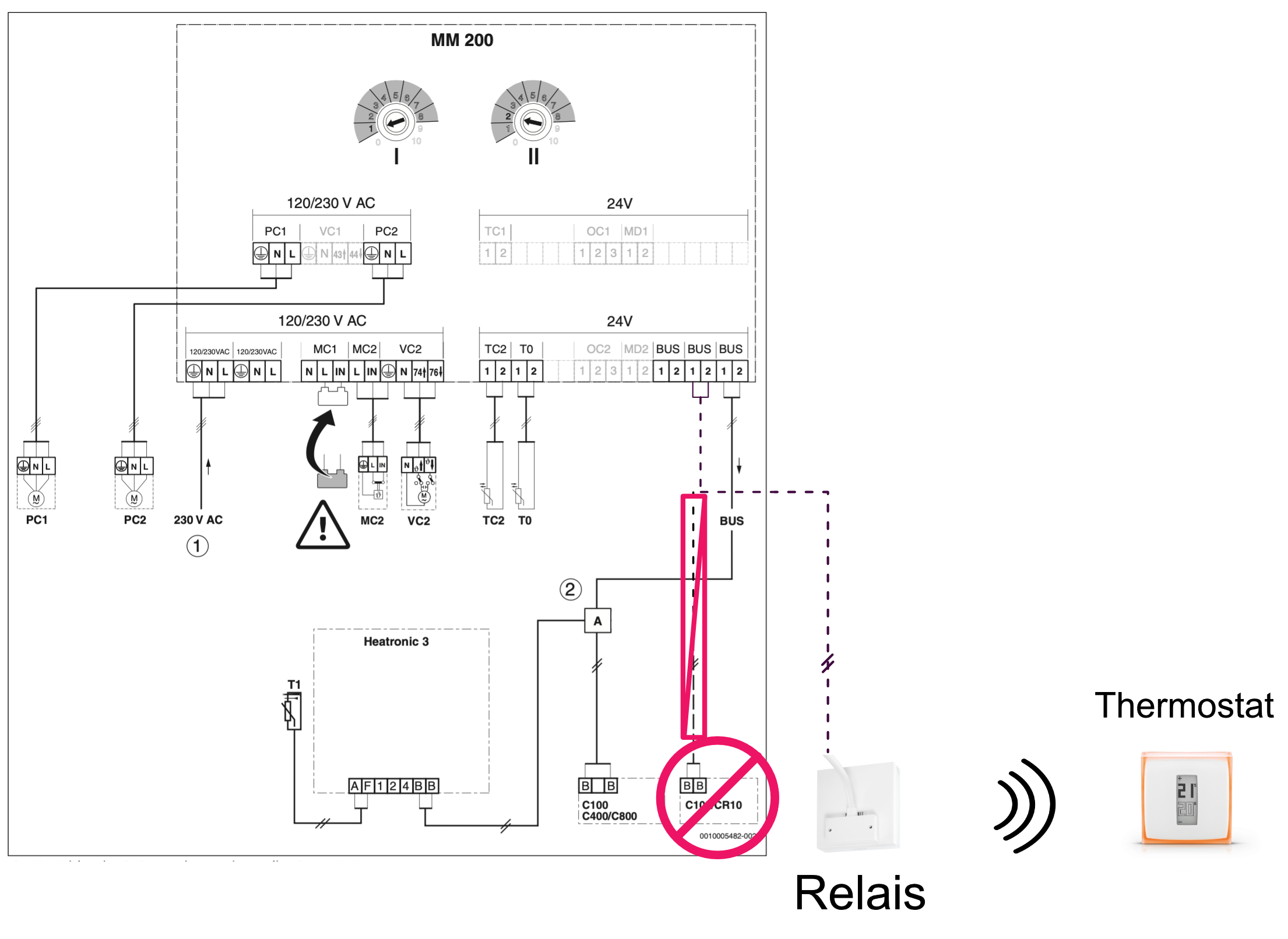

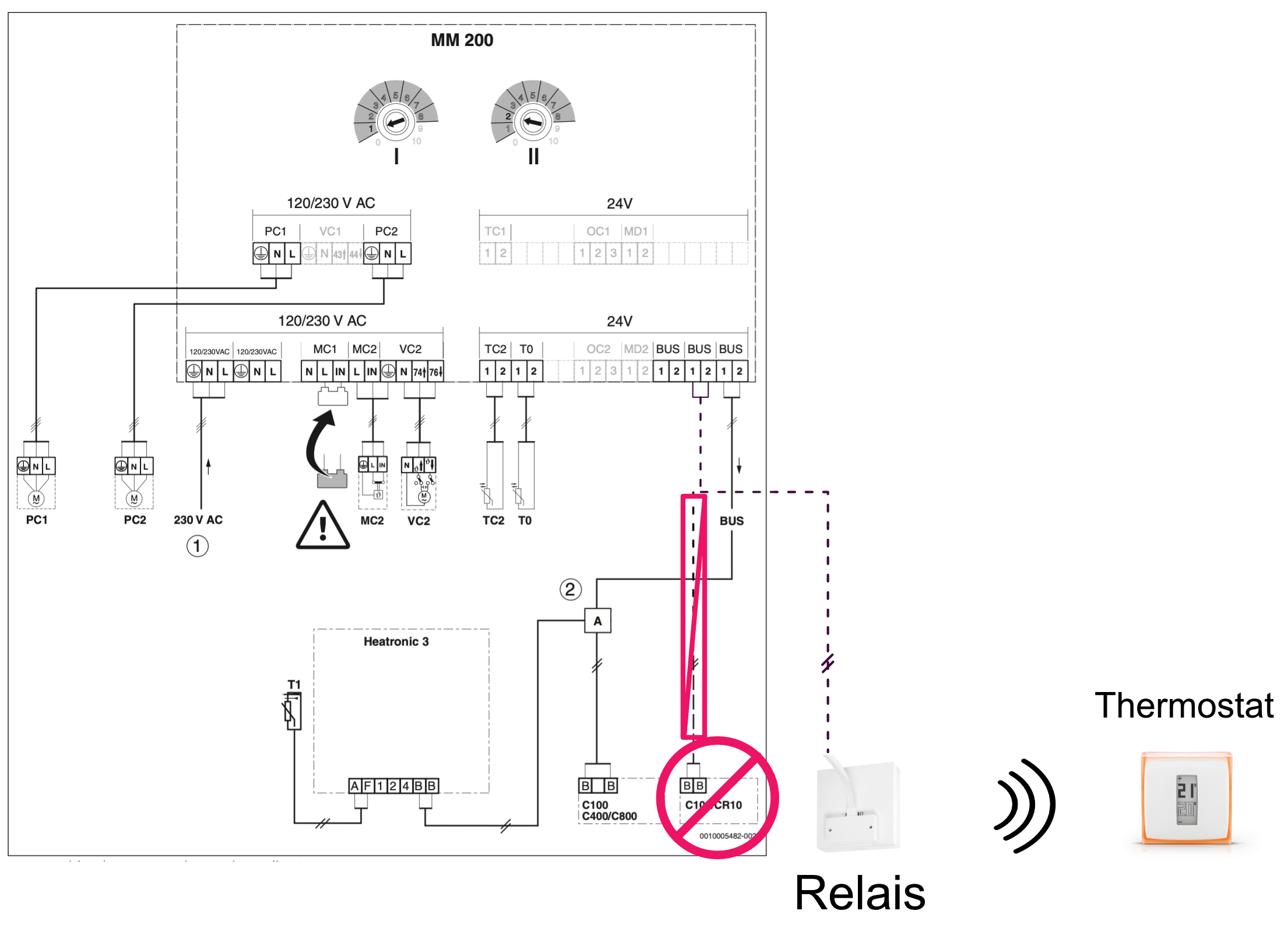

local-install.png, 345.83 kb, 2210 x 1612
local-install.png 345.83 kb, 76 téléchargements depuis. 25-01-2023

2 Dernière modification par protestant90 (26-01-2023 08:39:21)

Re : Branchements thermostat Siemens Rdh10 et vannes nc

Bonjour,

Eh bien non, ce n'est pas facile d'aider quelqu'un qui voit quelque chose et le décrit.
votre description est ambigüe et laisse la place à des suppositions de la part de celui qui vous lit.
Et donc la place à une interprétation erronée qui conduit à la destruction possible des appareils.

3

Re : Branchements thermostat Siemens Rdh10 et vannes nc

comme dis dans mon précédent message, je n'ai que peu de connaissances et j'ai tenté d'être le plus précis dans mes explications en espérant avoir de l'aide sur ce forum.

4

Re : Branchements thermostat Siemens Rdh10 et vannes nc

bonjour

je connais pas ce  régulateur, mais a première vue, tous les organes de régulation viennent se raccorder sur le régulateur MM200, chacun y a sa place.
à approfondir..

https://manualzz.com/doc/fr/56446187/ju … sanleitung

JR
