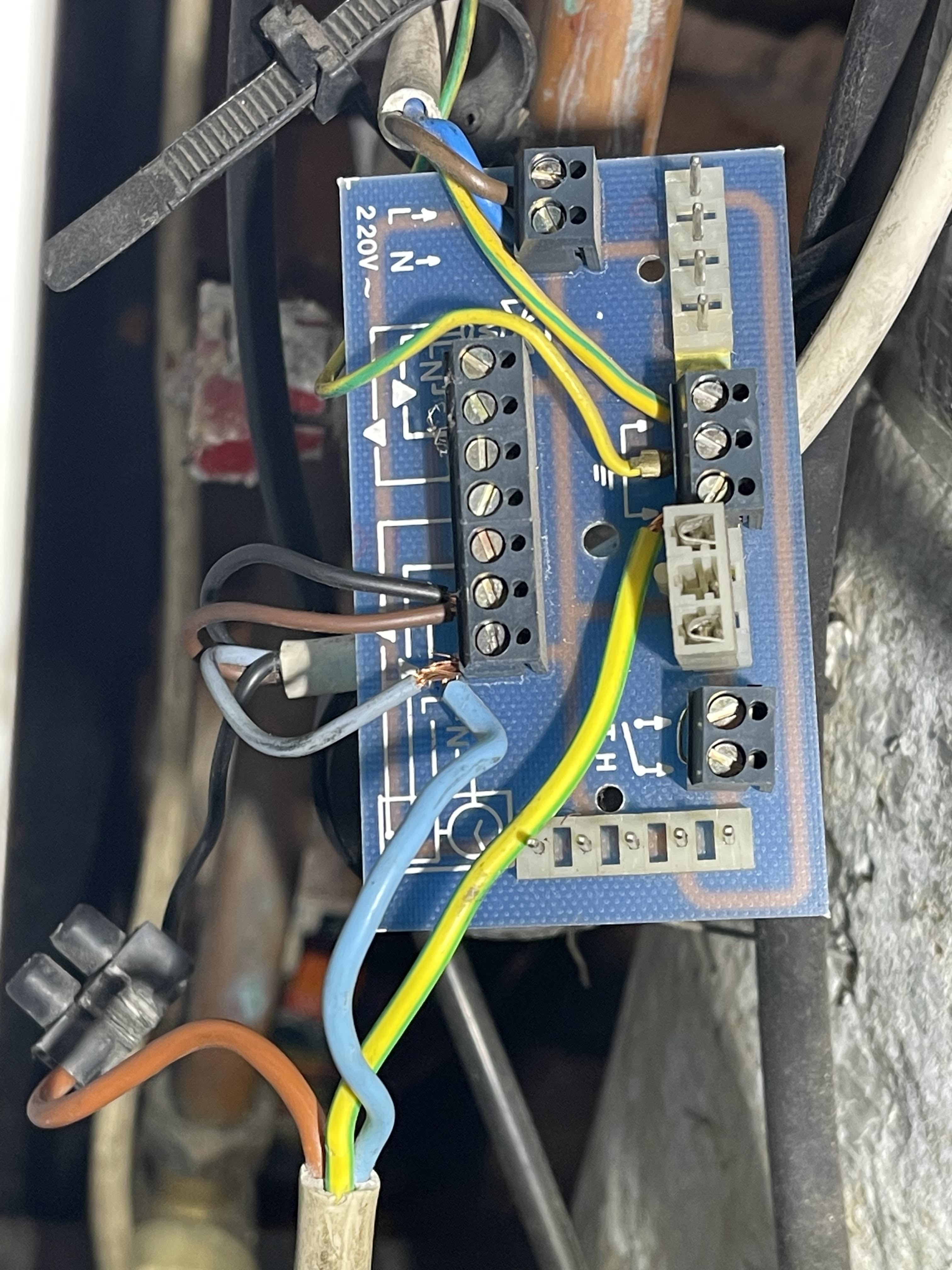

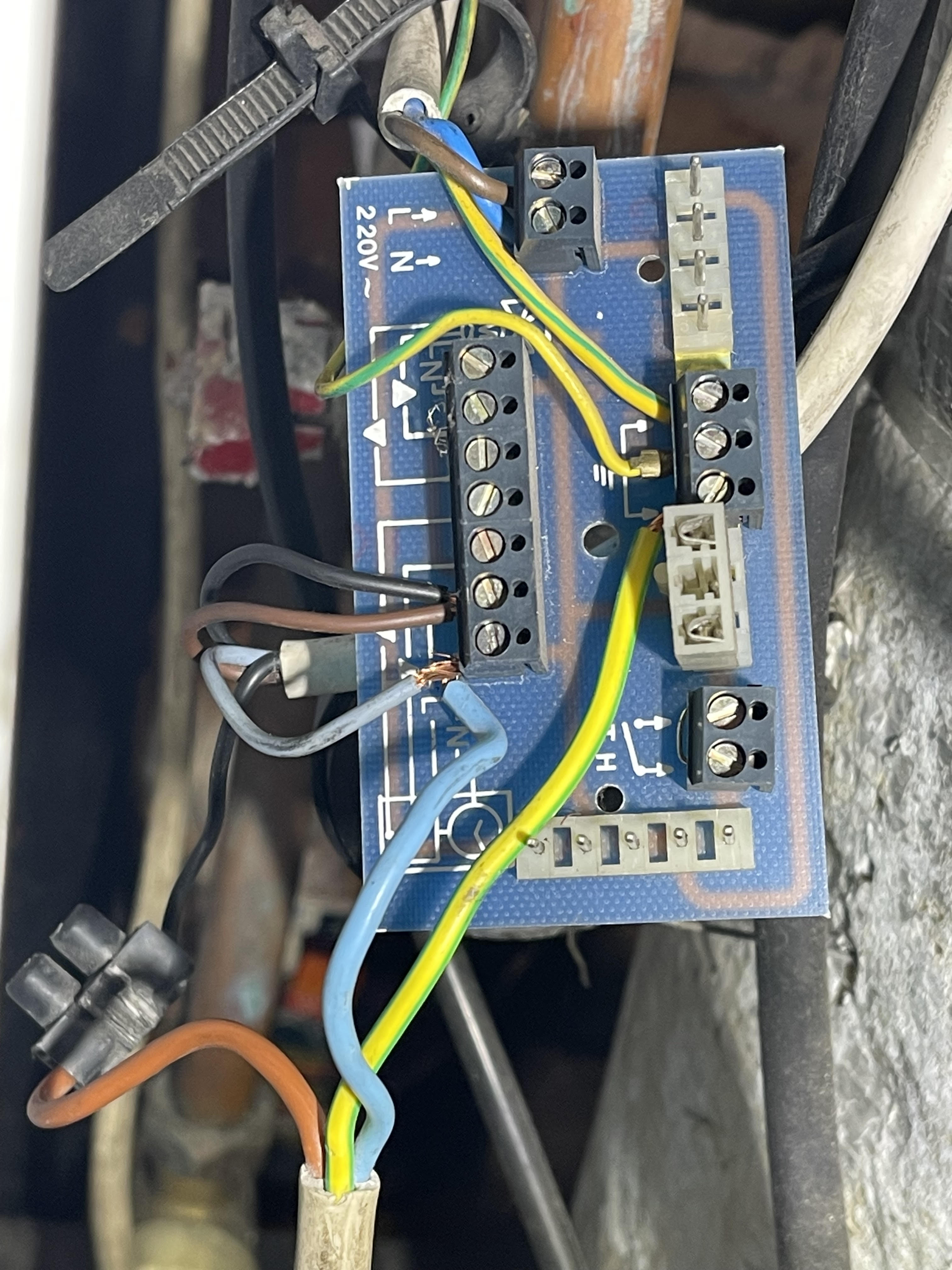

Je m'attaque au coeur du réacteur, j'en ai vraiment marre d'avoir froid et que cette chaudière n'en fasse qu'à sa tête, j'ai démonté après avoir coupé le courant , j'ai viré les deux cosses et voilà ce qui reste, là doit se trouver le problème au vu de comment c'est fagoté, ça a l'air très mal raccordé ou pas.
je galère avec les photos désolé vraiment
le fil blanc du haut amène l'alimentation
celui de gauche amène les fils du récepteur
celui du bas part de la carte vers ce qui semble être le circulateur
Si tu peux m'aider en m'indiquant quoi enlever ou remettre et à quel endroit SVP
Merci d'avance
111111111111111111111.jpg 1.08 mb, 31 téléchargements depuis. 15-12-2022
111111111111111111111.jpg 1.08 mb, 28 téléchargements depuis. 15-12-2022
c'est peut-être le courant qui n'arrive pas au récepteur sauf qu'avant il y arrivai, ce récepteur est censé "puisé" son courant via la connectique de la carte, alors il y a un problème de fils, qqchose cloche mais je ne m'y connaît pas assez pour trouver seul.
Sur le petit bloc noir 2 pins en bas à droite, juste au dessus du connecteur 4 pins blanc, j'ai remarqué un shunt en fil de fer, je ne me souviens pas de ça au départ.
RE
déjà est ce qu'il y a bien du courant sur l'arrivée générale en haut
ensuite est ce qu'il y en a aussi entre L et N à gauche
si c'est le cas, c'est le récepteur qui est HS

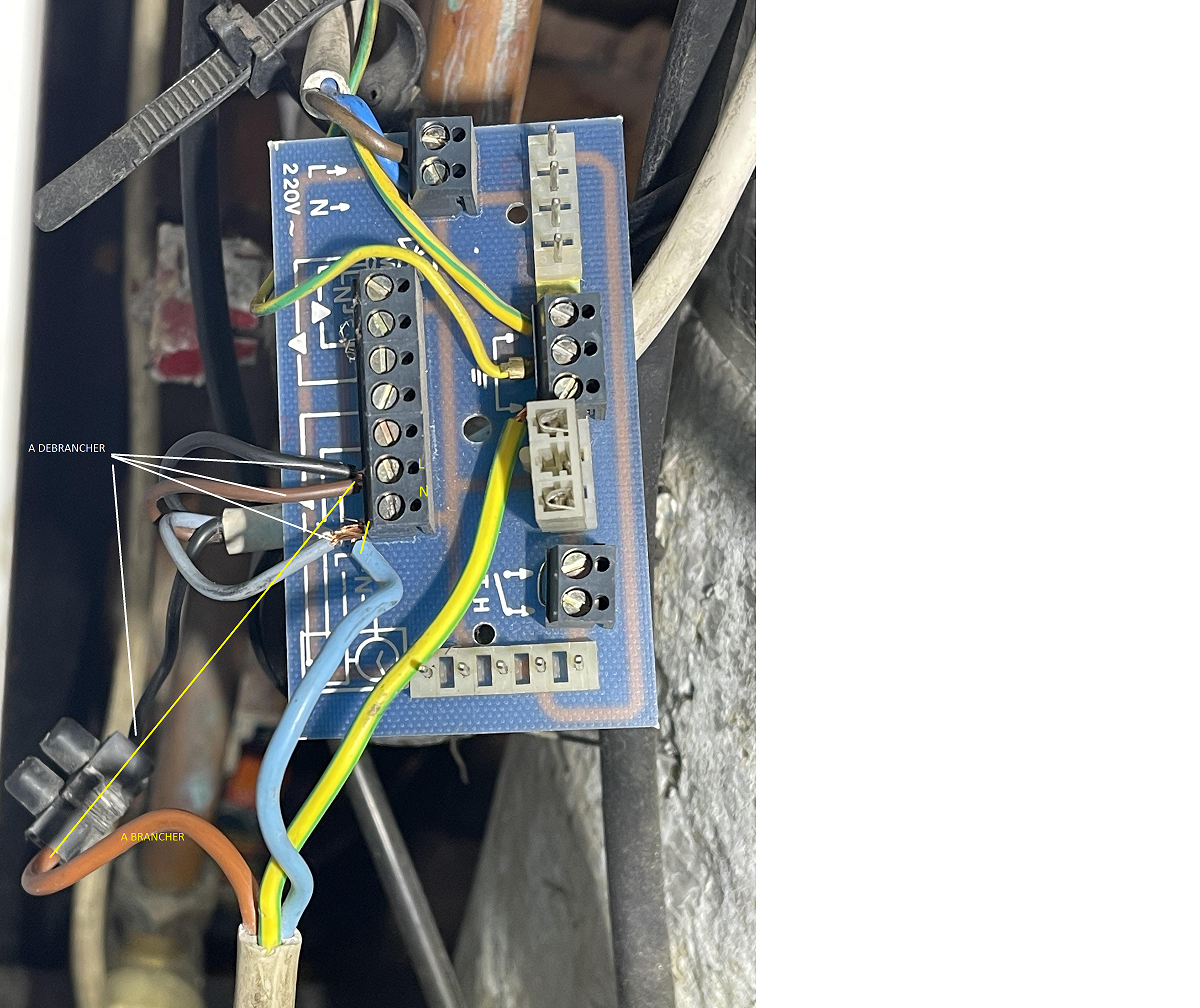

procéder au débranchement du récepteur et au branchement de la pompe en direct suivant la photo
si en faisant ça la pompe ne tourne pas c'est qu'il n'y a pas de courant en L et N, la carte serait morte
le shunt en bas c'est sur le branchement d'un potentiel thermostat filaire si besoin, il faut le laisser
BRANCHEMENT SANS RECEPTEUR.png 1.53 mb, 71 téléchargements depuis. 15-12-2022
Jose, j'ai fait ce que tu as dit et la chaudière marche, elle tourne à fond les ballons pendant 5 minutes le temps de remonter à 3Bars et 70 degrés avant de se couper.
Il y a eu un peu de bruit de clac clac dans la grosse pièce rouge.
Est ce que cette pièce rouge ne servirai pas à propulser l'eau chauffée dans le circuit des radiateurs, ce qui expliquerait que certains radiateurs devenait froid alors que les autres tournaient, bizarrement, celui de ma salle de bain et celui du salon remonte en chauffe.
Une autre question maintenant, sans TA, la chaudière se régule avec sa sonde de base ? la consommation est elle décuplée ? Va-t-elle tournée non stop vu que j'ai tout mis à fond? pourtant elle n'a tournée que 5 minutes avant de se couper, peux-tu m'expliquer un peu STP?
Penses-tu que je pourrais mettre un TA style netatmo ou tado sur cette chaudière, que me conseillerais-tu?
Pour le moment ça chauffe alors je te dis au nom de mes gamins un grand MERCI monsieur Jose.
J'oubliais, l'arrivée d'eau chaude et froide doivent bien être ouvertes ? le blême c'est que comme tu peux le voir sur les photos, il n'y a pas d'indicateurs, donc les deux robinets sont tournés à gauche quand je regarde le mur, ce qui est censé être la position universelle d'ouverture des robinets. Tu me diras si je me trompes STP.
re
content que ça tourne !
-si c'est des robinets qu'on voit sur la photo que tu parles, oui ils s'ouvre en tournant les manettes vers la gauche,
-la pièce rouge c'est bien la pompe qui envoie l'eau vers les radiateurs
-le réglage de la température de l'eau se fait bien sur la molette en façade de la chaudière, elle est actuellement réglée à fond, il faut réduire un peu pour que la chaudière tourne tranquillement sans monter trop en température.
-d'ailleurs si la pression monte à 3 bars c'est que le vase d'expansion doit être un peu dégonflé.
- tu peux brancher bien sûr un thermostat comme c'était avant ou alors aussi sur le petit bornier en bas marqué TH où il y le pont

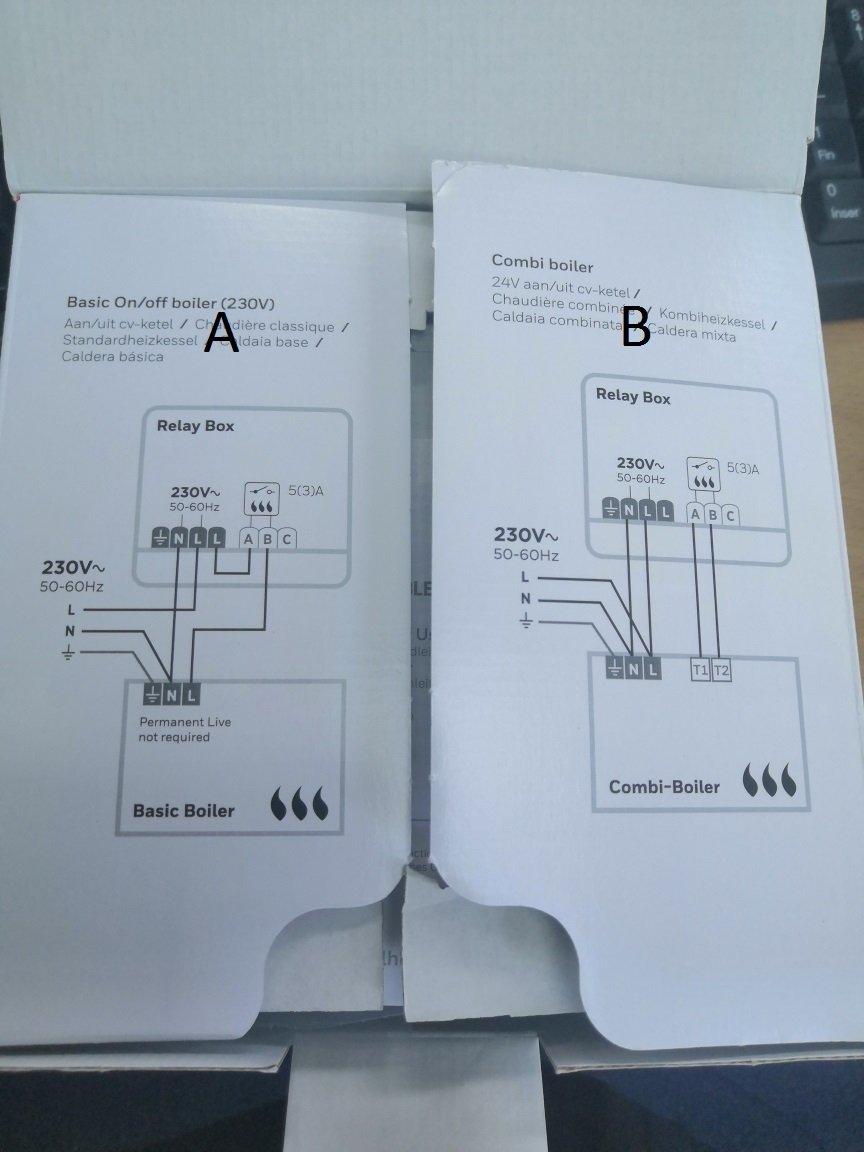

ci dessous les deux types de branchement
A : comme avant action sur pompe
B: sur les bornes pour TH (par contre je sais pas si ça agit sur la pompe ou sur le brûleur
recepteur thermostat.jpg 155.69 kb, 61 téléchargements depuis. 15-12-2022
Rebonjour
La chaudière refonctionne mais maintenant il y a du bruit dans le circulateur, c'est surement normal, ça doit tourner pour envoyer l'eau dans le circuit, mais avec ça des coups de béliers dans les radiateurs à chaque fois que la chaudière se lance.

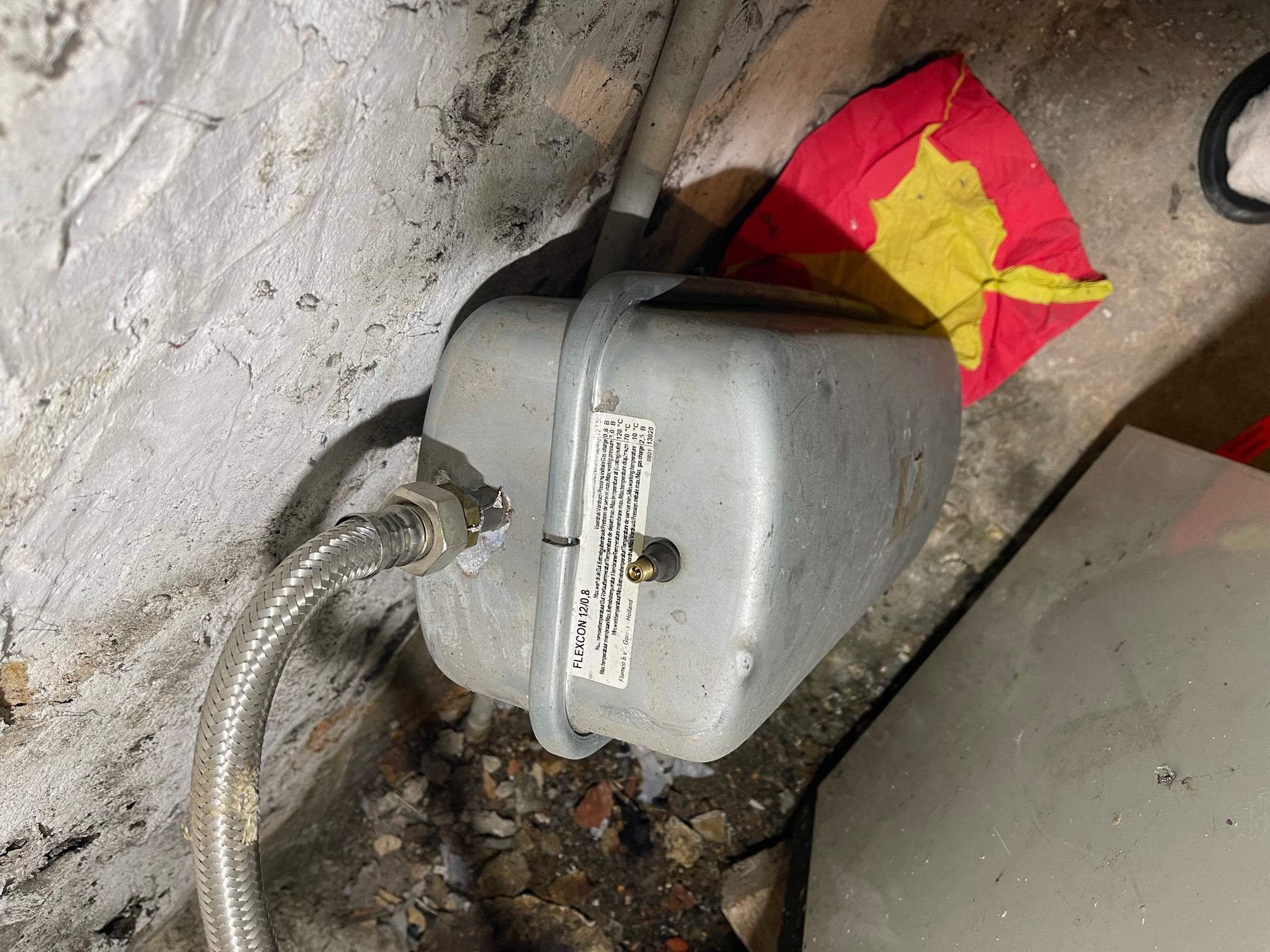

J'ai effectué le test du vase d'expansion en tapotant dessus et le bruit sourd me fait penser que le vase est plein. J'ai dévissé le bouchon pour accéder à la valve et appuyer dessus, il ne sort ni air ni eau. Je pense que le vase est HS et que c'est la cause des coups de béliers.
Là ou je n'ai pas compris c'est que sur les vidéos youtube il sort soit de l'air soit de l'eau. J'ai appuyé et la chaudière était toujours en marche.

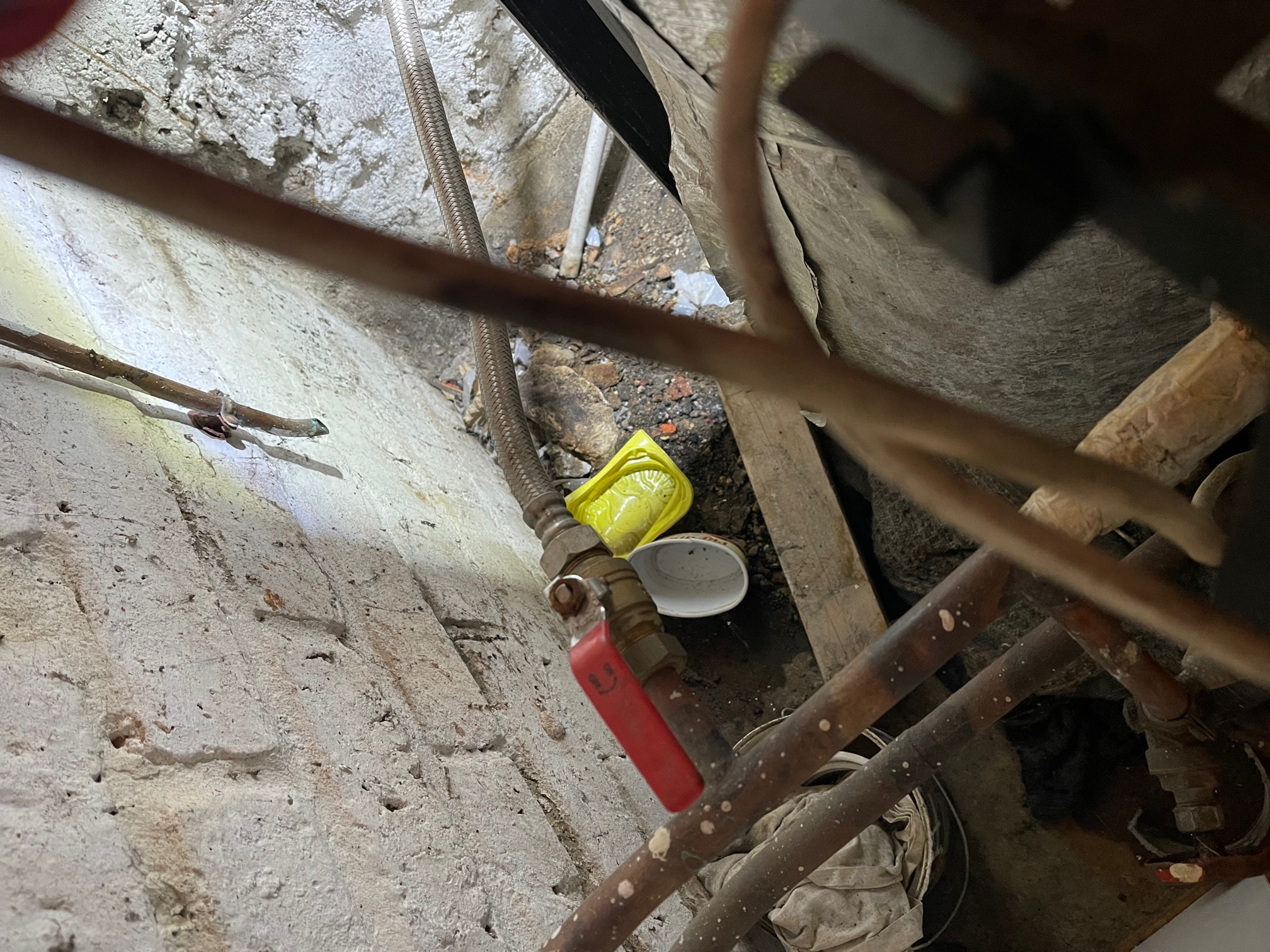

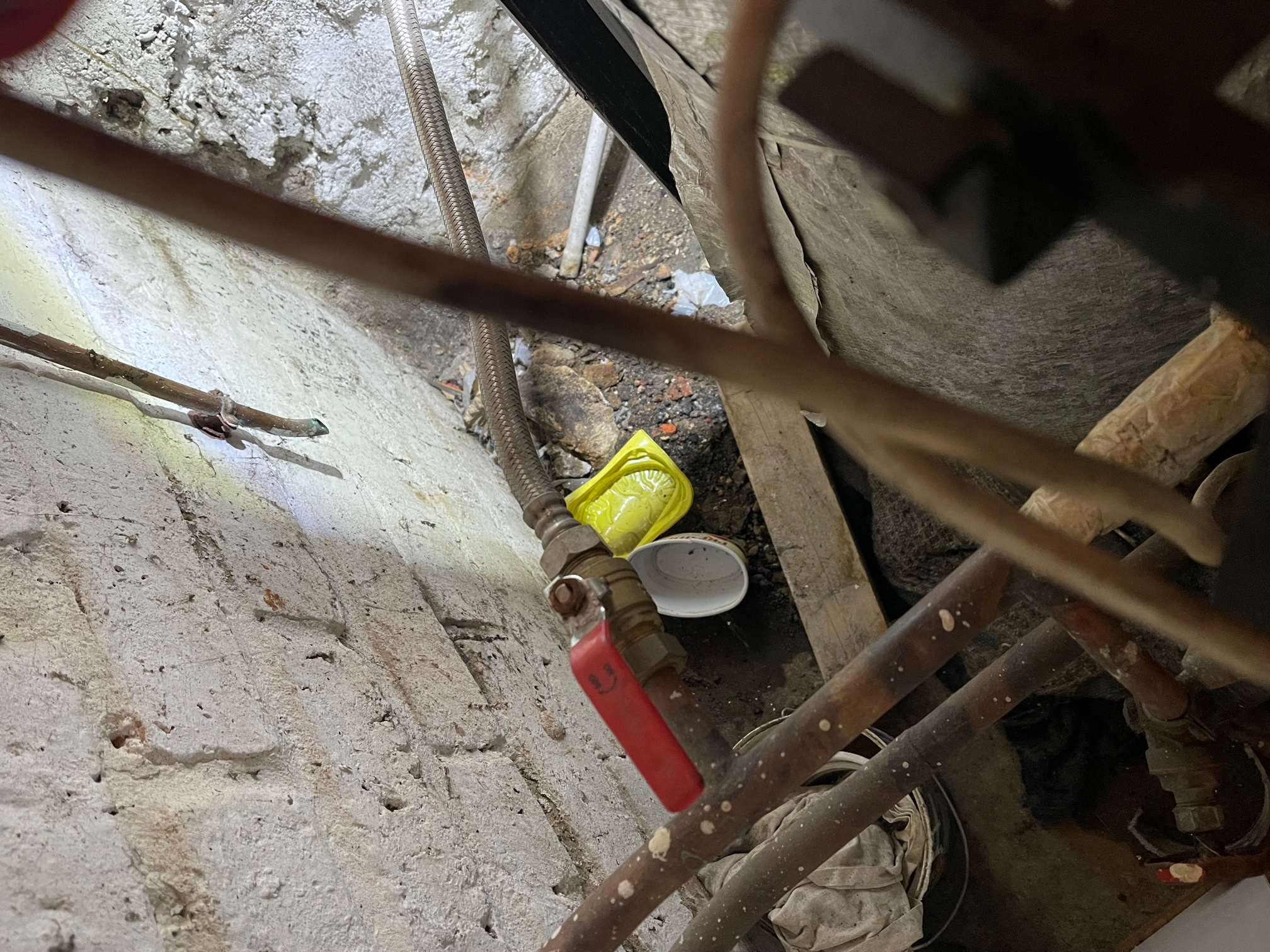

Sur la deuxième photo il y a une vanne d'arrêt avant le vase, ils disent que c'est interdit mais certains plombiers disent que ça facilite la purge ou le remplacement.
Dans le cas ou je le remplacerait, quelles sont les choses à faire dans l'ordre pour ne pas tout ficher en l'ai ???
1- Couper la chaudière
2-fermer la vanne
3-dévisser et aller vider le vase
4-tenter le regonflage ou vérifier la pression du vase
ou
5-changer le vase par un modèle qui a au moins les mêmes caractéristiques 12L/0.8 Bar
6-rouvrir la vanne
è-relancer la chaudière et normalament tout repartira comme avant
Vous pouvez m'éclairer et me dire si c'est bon ou pas ??
Merci d'avance et comme d'hab, bonne journée à tous
)
IMG_0782.jpg 1.13 mb, 54 téléchargements depuis. 17-12-2022
IMG_0783.jpg 1.25 mb, 64 téléchargements depuis. 17-12-2022
bonjour
bonne nouvelle s'il n'y a pas d'eau qui sort c'est signe que la membrane du vase n'est pas percée
il faut juste le regonfler à 0.8 bar
arrêter la chaudière
fermer la vanne
dévisser un peu le raccord du flexible pour vider presque la moitie du vase qui doit être plein.
revisser le flexible
gonfler à 0.8 bar
rouvrir la vanne
ajuster la pression d'eau vers 1.2 bar
redémarrer la chaudière
