Sujet : pb thermostat d'ambiance et vitotronic 100 KC4

Bonjour,

Je viens d'emménager dans une nouvelle maison qui n'avait pas de thermostat d'ambiance d'installé. J'ai donc acheté un thermostat Netatmo. J'ai effectué les branchements, je pense que je ne me suis pas trompée (voir phtoto). J"ai relié les fils contact sec à la borne 103 et les fils d'alimentation à la borne 40.

Voici mon problème :
Lorsque que la température de l'eau de la chaudière descend à 35°c, la chaudière se remet à fonctionner alors que le thermostat d'ambiance ne le demande pas. Du coup la chaudière fonctionne 24h/24h et le thermostat ne joue pas son role.
Pourriez-vous me dire comment régler le problème ?

Par avance merci.

Chaudière Viessman vitogaz 200 F et régulateur vitotronic 100 KC4

Sujets pièces jointes

Attachment icône 20221024_131238.jpg 1.73 mb, 116 téléchargements depuis. 10-11-2022

Attachment icône 20221107_182508.jpg 2.36 mb, 90 téléchargements depuis. 10-11-2022

  • PUB

2 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 043

Re : pb thermostat d'ambiance et vitotronic 100 KC4

Bonjour Nicolas.

Je pense bien que tu n'as pas lu ceci: https://plombiers-reunis.com/topic2153- … iance.html

Il faut que tu te munisse du manuel d'installation de ta chaudière, puis que tu change des paramètres  pour modifier son fonctionnement. Page 37 ou 38 du manuel et suivantes.

Ces forums sont fermés, et cesseront de fonctionner bientot.
Un nouveau forum a été mis en place ici → https://plombiers-reunis.com/v3/communaute/

de Dani le site Web

  • Inscrit : 10-11-2022
  • Messages : 3

Re : pb thermostat d'ambiance et vitotronic 100 KC4

Bonjour Dani,

Merci pour ton retour.

Dani a écrit:

Bonjour Nicolas.

Je pense bien que tu n'as pas lu ceci: https://plombiers-reunis.com/topic2153- … iance.html

J'ai lu l'article mais je pensais être dans le paragraphe : "Sur chaudières plus récentes munies d'une régulation et sans sonde extérieur". La chaudière est de 2009 et je n'ai pas de sonde extérieur.
Ce n'est pas le cas ?

J'ai oublié de préciser dans le 1er poste que la chaudière est seulement utilisée pour le chauffage. J'ai un chauffe-eau gaz indépendant.

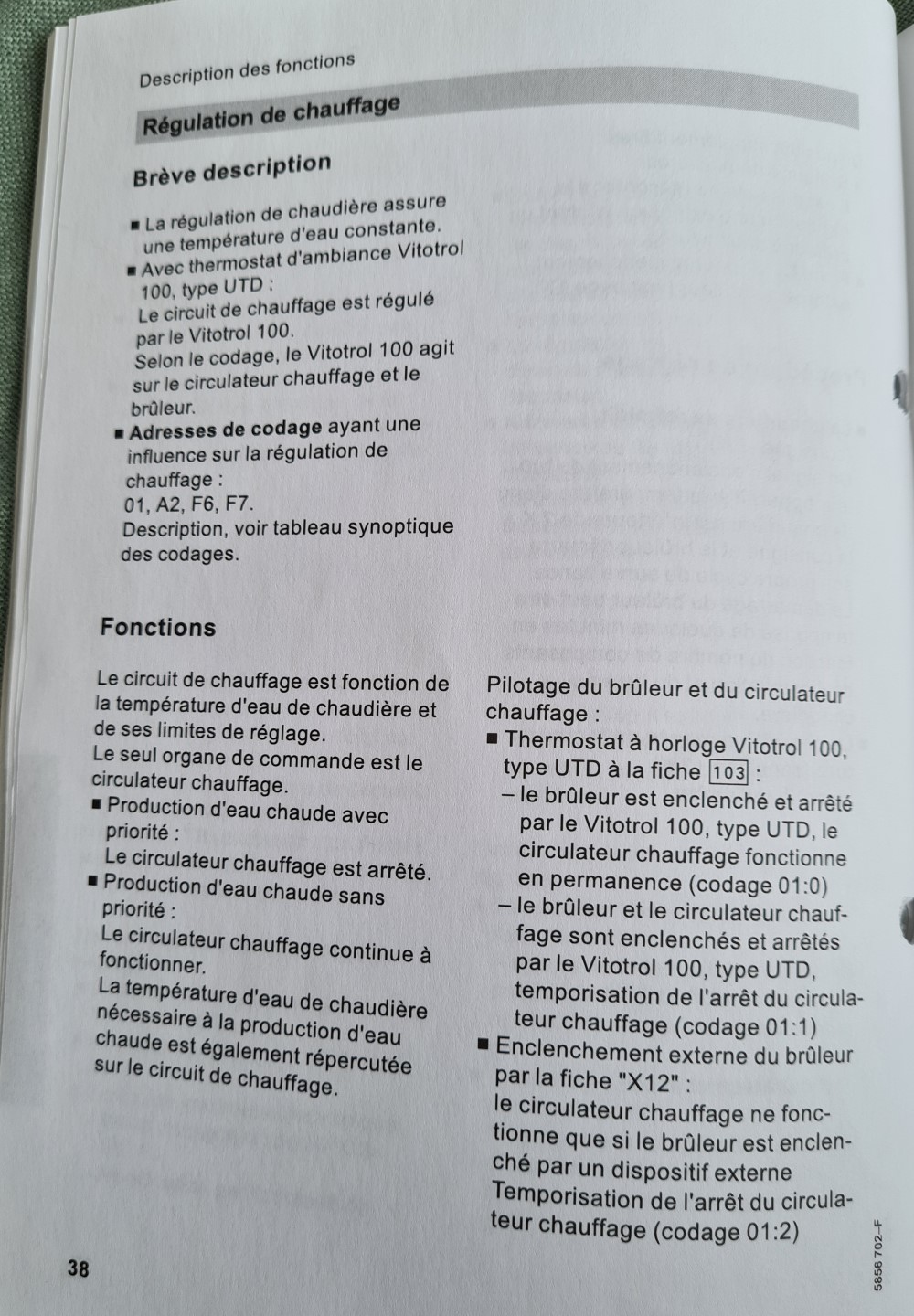

J'ai regardé le mode d'emploi du vitotronic 100 KC4 (voir photo 1).
J'ai modifié le code 01:0 en 01:1 : le thermostat commande le bruleur et le circulateur chauffage.
-> la chaudière réagit bien au demande du thermostat.
Pour le codage 01 faut-il que je mette la valeur 0 ou 1 ?

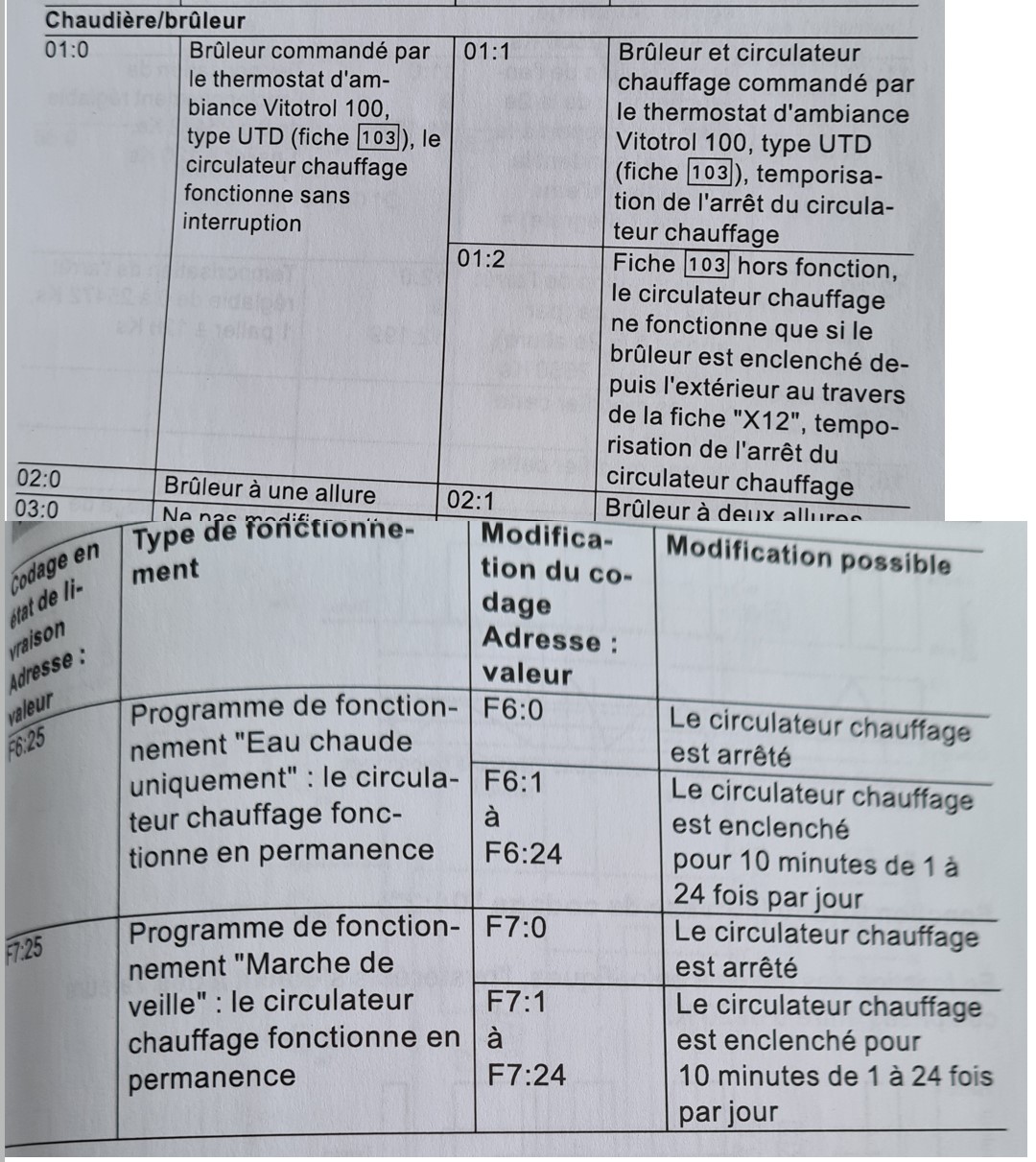

Pour les autres codages A2, F6 et F7 (voir photo 2) je ne sais pas quelle valeur mettre.
Je n'ai pas le codage A2 -> certainement parce que la chaudière est seulement utilisée pour le chauffage ?
Actuellement le codage F6 est 25 et le codage F7 est 25. Quelles valeurs dois-je mettre ?

Mon circuit d'eau chaude contient 2 circulateurs car 2 réseaux (le 1er pour la maison la plus ancienne et le 2eme pour l'extension).
Actuellement seulement 1 circulateur est relié directement au régulateur de la chaudière. le 2eme fonctionne en permanence.
Pensez-vous que je peux relier les 2 circulateurs à la chaudière (afin qu'ils soient commandés par le thermostat) ou risque de surtension de la chaudière, de l'abimer,... ?


Je vous remercie par avance de votre aide.

Nicolas.

Sujets pièces jointes

photo1.jpg, 324.36 kb, 1000 x 1440
photo1.jpg 324.36 kb, 224 téléchargements depuis. 13-11-2022

photo2.jpg, 308.52 kb, 1080 x 1211
photo2.jpg 308.52 kb, 231 téléchargements depuis. 13-11-2022

4 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 867

Re : pb thermostat d'ambiance et vitotronic 100 KC4

Bonjour.

Les chaudières viessman sont munies d'une technologie maison qui n'est pas visible dans les forums, tu peux aussi les contacter en utilisant ce lien https://plombiers-reunis.com/user25016.html.

Il me semble avoir lu quelque part que Viessmann fonctionne avec les trois fils d'un thermostat (information a confirmer, je posterais le lien si je trouve la discussion).
Pour t'expliquer le fonctionnement est le suivant:
Avant la température de consigne le signal electrique passe de CO vers NC (commun → normaly closed)
Apres la température de consigne le signal electrique passe de CO vers NO (commun → normaly open)

Les thermostats a deux fils tels que netamo sont démunis du bornier NO, comme je disais je crois avoir lu que Viessman, "du moins certains modeles" on besoin d'un thermostat a trois fils et donc du signal de CO vers NO pour pouvoir fonctionner correctement, je ne sais pas si c'est votre cas

Pour la programation

Je mettrais 01:1 bruleur et circulateur commandés par termostat d'ambiance avec temporistaion de l'arrete du circulateur, mais il faut trouver le menu de reglage de la temporisation et regler disons 10 mn pour que le circulateur continue de tourner pardant qu'il existe de l'au chaude dans le circuit, temporistion a ajuster selon installation.

F6 + F7 : 2 = Dans les programmes eau chaude sanitaire uniquement et Installation hors gel le circulateur de chauffage tourne 10 mn toutes les 12 heures pour éviter qu'il se bloque. Ce reglage est paramétrable en nombre de démarrages  par période de 24 heures, si on règle 24 il va tourner 10mn toutes les heures.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
Ces forums sont fermés, et cesseront de fonctionner bientot.
Un nouveau forum a été mis en place ici → https://plombiers-reunis.com/v3/communaute/

de Darius le site Web

  • Inscrit : 10-11-2022
  • Messages : 3

Re : pb thermostat d'ambiance et vitotronic 100 KC4

Merci Darius pour ton retour.

J'ai envoyé un message au SAV Viessman.
J'ai regardé le mode d'emploi du régulation il parle bien de seulement 2 fils à relier à la borme 103.

Mon circuit d'eau chaude contient 2 circulateurs car 2 réseaux (le 1er pour la maison la plus ancienne et le 2eme pour l'extension).
Actuellement seulement 1 circulateur est relié directement au régulateur de la chaudière. le 2eme fonctionne en permanence.
Pensez-vous que je peux relier les 2 circulateurs à la chaudière (afin qu'ils soient commandés par le thermostat) ou risque de surtension de la chaudière, de l'abimer,... ?

6 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 867

Re : pb thermostat d'ambiance et vitotronic 100 KC4

Bonjour.

Oui il est peut etre possible de brancher les deux ensemble, il doit etre possible aussi de piloter le second circuit para la chaudière (ca doit etre plus économique) .
