Bonjour,
Je veux remplacer mon thermostat 3 fils Honeywell CM67 qui est HS.
Pouvez vous m'indiquer les références d'un nouveau 3 fils neuf et les coordonnées du vendeur.
Ce 3 fils m'est nécessaire pour commander une vanne 3 voies sur mon circuit de chauffage / ECS.
Merci beaucoup de votre collaboration.
Bonjour 90% des thermostats sont fils.
Comum
ouverture
fermeture
Si vous avez besoin de piloter une vanne 3 vois en tout ou riens, ouverture fermeture n'importe quel thermostat fait l'affaire.
En conséquence si vos avez besoin de piloter une vanne en mélange, pour régler la température de l'eau, il faut un thermostat spécifique.
Edit= apres relecture de votre demande, je pense que n'importe quel thermostat (sauf les sans fils qui n'on que deux fils au relais) peut en effet répondre a votre besoin.
Si je ne fais pas erreur, c’est un simple thermostat on/off.
Si c’est bien un on/off, n’importe quel thermostat peut le remplacer.
Par contre, je ne comprends pas bien comment on commande une vanne trois voies avec ce type de thermostat (?)
Darius a été plus rapide.
Une vanne se comande par l'envoi du courant sur un des fils,
tu l'alimente sur un des fils elle s'ouvre,
tu l'alimente sur le second fil et elle se ferme.
C'est aussi valable pour les moteurs a bi-rotation, moteurs de volets, perceuses, etc.
Le thermostat de chauffage laisse passer le courant du bornier COMMUN vers le bornier NC quand il est au repos
Lorsque la température est atteinte le contact bascule et le courant passe du bornier COMMUN vers le bornier NO.
C'est comme un interrupteur Va-et-Vient... ça permets de piloter un appareil en tout ou rien.
Attention certains fabricants inversent les schémas entre NC et NO, et on trouve souvent des thermostats avec le contact fermé (laissant passer le courant au repos) estampillé NO et non NC.
CO = commun
NC = normaly closed
NO = normaly open
En plomberie chauffage, la règle designe le contact fermé NC comme celui laissant passer le courant au repos, (avant la consigne).
Bonjour
Vous êtes, excellents, à peine posée, je reçois déjà des réponses à ma question. Merci Darius, merci Sergio.
Bon, je vais essayer d'être plus clair dans ma question.
J'ai beaucoup cherché dans votre forum, c'est une question récurrente, et j'y ai trouvé certains éléments de réponse.
Ma chaudière est un "Oxane 2" du Chauffage Français, avec ballon d'eau chaude 100 l incorporé. En fonctionnement "normal", c'est le circuit chauffage qui est ouvert. Lorsque la température ECS est inférieure à la température demandée, la chaudière commande la fermeture de la vanne 3 voie, est c'est le ballon d'ECS qui chauffe.

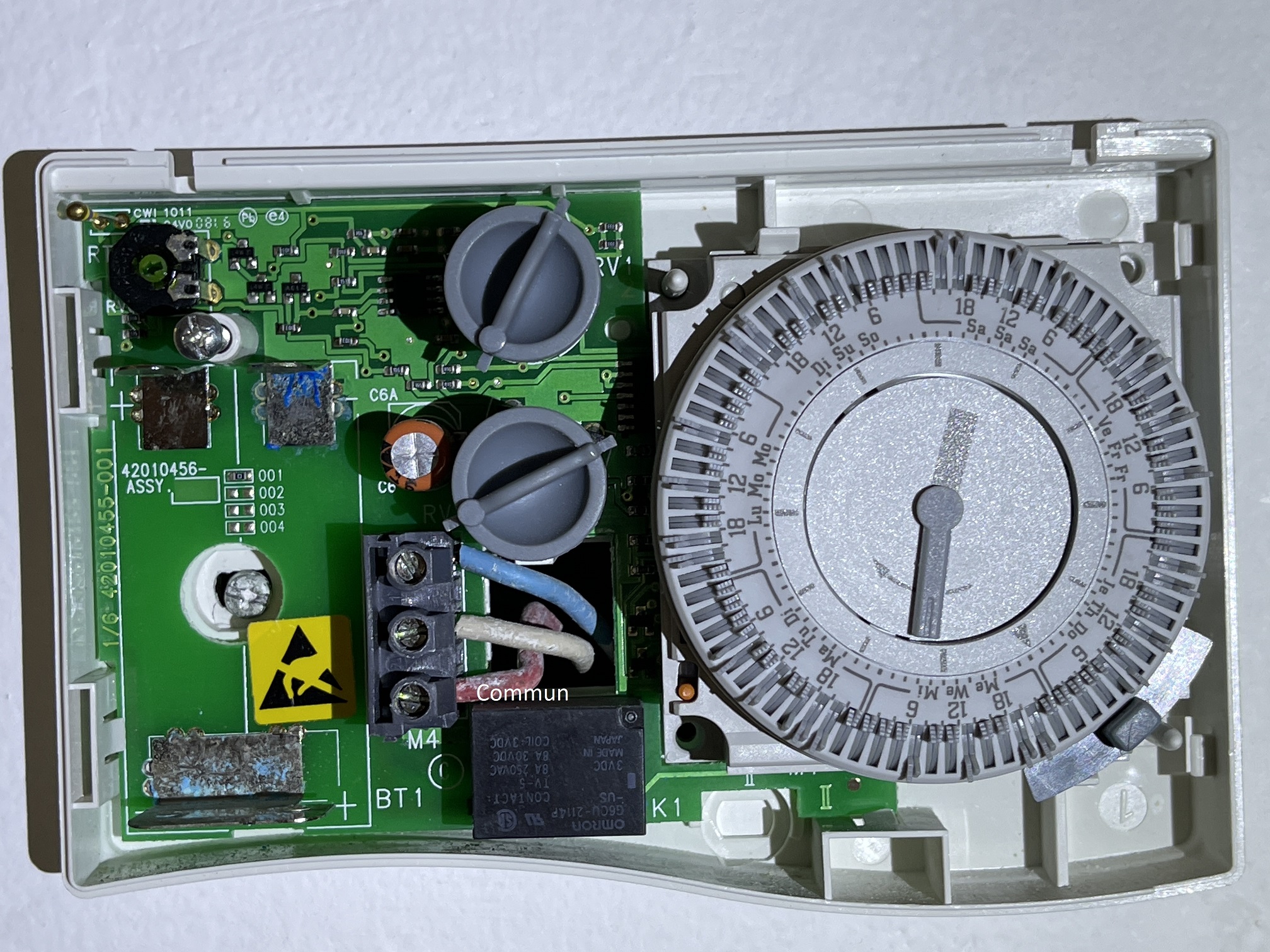

Ma vanne 3 voies est commandées par le thermostat. A l'origine Honeywell CM67, puis remplacé par ce que j'ai pu trouver : Honeywell CM37 'Photo) : commun (Rouge) + 2 autres fils (NO et NC je pense)
Ma vanne 3 voies a un câble 3 fils Neutre + les 2 "autres" fils du thermostat.
D'aorès José (message du 18/04/2016 à a ds) , ma vanne 3 voie serait "à double effet", le thermostat ( qui lui, serait à "double contact", envoie du courant en B pour ouvrir, puis envoie du courant en C pour fermer.
Donc, première solution pour que ma chaudière fonctionne avec un thermostat 2 fils : changer la vanne par une vanne à simple effet.
Autre solution, trouvée aussi dans votre forum, il me semble, c'est de mettre un "Relais inverseur" entre le thermostat et la vanne , ce qui permettrait peut-être l'ouverture et la fermeture par un seul fil ??? Quid du montage ?
Dans mes recherches, j'ai trouvé ce thermostat , en page 69
https://www.hvssystem.com/documentation … all-FR.pdf
Pourrait-il convenir pour remplacer le mien ? Quid aussi du raccordement.
J'ai tenté de mettre des photos, mais, à priori, je n'y suis pas parvenu. Je regarderai un peu plus tard.
Encore merci.
IMG_2523_2.jpg 987.85 kb, 93 téléchargements depuis. 03-11-2022
Je me permets de réagir même si Darius vous a proposé une solution complete.
90% des thermostats commercialisés actuellement sont compatibles avec votre materiel sans aucune modification.
Seuls les thermostats sans fils sont por la majorité précablés (au niveau du relais) et ont seulement le contact de mise en route, "pas de bascule, nécessaire dans votre cas".
Si vous désirez une solution connecté et sans fil, le NEST est compatible avec le materiel sans aucune modification, contrairement au netatmo.
La solution que vous proposez n'est pas vraiment viable sans beaucoup de travaux sur le réseau hydraulique.
Une vanne se comande par l'envoi du courant sur un des fils,
tu l'alimente sur un des fils elle s'ouvre,
tu l'alimente sur le second fil et elle se ferme.C'est aussi valable pour les moteurs a bi-rotation, moteurs de volets, perceuses, etc.
Le thermostat de chauffage laisse passer le courant du bornier COMMUN vers le bornier NC quand il est au repos
Lorsque la température est atteinte le contact bascule et le courant passe du bornier COMMUN vers le bornier NO.C'est comme un interrupteur Va-et-Vient... ça permets de piloter un appareil en tout ou rien.
Attention certains fabricants inversent les schémas entre NC et NO, et on trouve souvent des thermostats avec le contact fermé (laissant passer le courant au repos) estampillé NO et non NC.
CO = commun
NC = normaly closed
NO = normaly openEn plomberie chauffage, la règle designe le contact fermé NC comme celui laissant passer le courant au repos, (avant la consigne).
Ce qui me chiffonne c'est que le thermostat ON/OFF envoi du courant au moteur de la vanne tant que la température n'est pas atteinte. Les moteurs de vannes ont une coupure interne de fin de course ?
Oui les servomoteurs ont normalement une coupure de fin de course, sur certains modeles cette fin de course est réglable.
Apres tout dépend du servomoteur mais la tel que c'est présenté tout porte a croire que c'est ainsi que cela fonctionne.
Moi ce que j'ai compris dans ce type de cas. La chaudière dispose d'un thermostat qui donne la priorité a l'eau chaude sanitaire, si l'eau chaude sanitaire est a bonne température le thermostat de priorité enclenche le chauffage et active le thermostat d'ambiance.
Si température de consigne n'est pas atteinte, le courant passe de CO vers NC, et la vanne s'oriente vers le circuit de chauffage.
Si température est atteinte le courant passe de CO vers NO, et la vanne s'oriente vers l'eau chaude sanitaire. Donc coupe le chauffage.
Bonsoir,
Merci à Sergio et à Darius pour leur serviabilité, leur volonté de comprendre et faire comprendre, surtout lorsqu’ils s’adressent à des non pros.

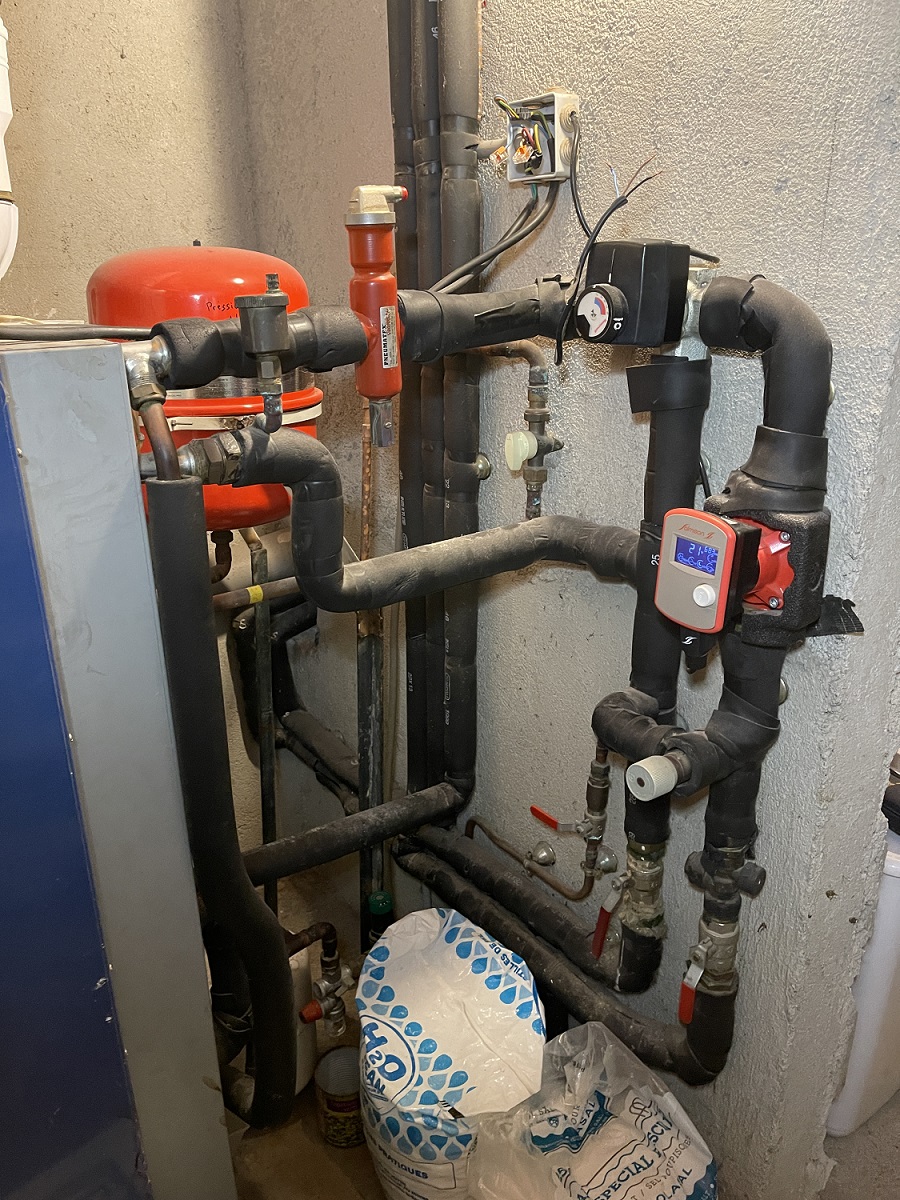

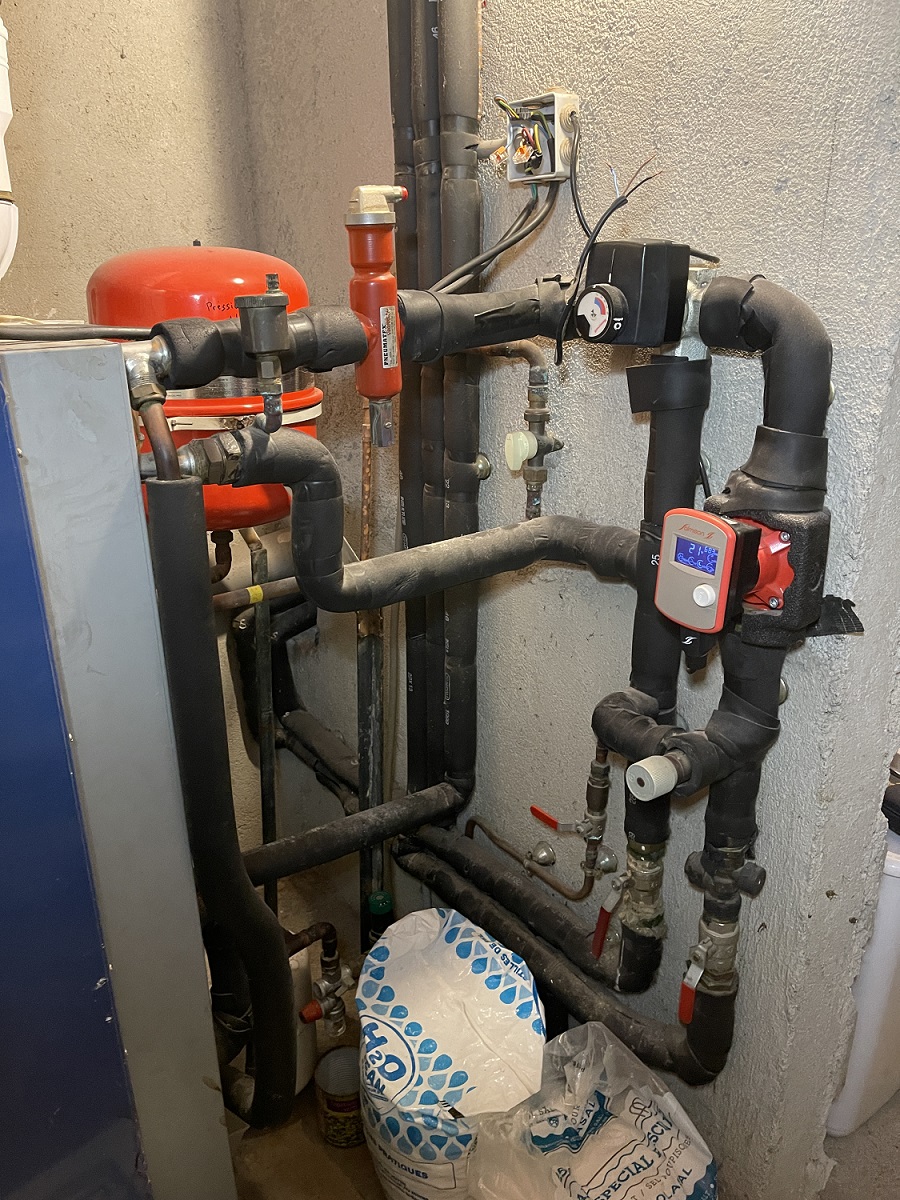

Précision : l’installation du circulateur « chauffage », initialement, à l’intérieur de la chaudière, a été déporté de l’extérieur .
Pour répondre à la question de Sergio, je ne sais pas si ma vanne 3 voies a une fin de course ou non.
En l’état actuel, j’ai du courant sur les 3 plots de mon thermostat, ce qui me semble tout à fait anormal : thermostat HS, donc impossibilité de tester si ma vanne est toujours alimentée en fin de course ou non.
Darius voit juste :
L’ECS est TOUJOURS prioritaire, que la température demandée au thermostat d’ambiance soit atteinte ou non, la vanne 3 voies est alors sur « F » de ma photo
Dès que la température de consigne de l’ECS est atteinte, la vanne 3 voises passe sur « O » de ma photo, que la température de consigne du thermostat d’ambiance soit atteinte ou non, alors :
- Si la température de consigne du thermostat d’ambiance est atteinte : l’eau circule dans le circuit de chauffage, ce qui est la position « normale » lorsqu’il n’y a aucune demande de chauffe, ni ECS, ni thermostatique
- Si la température de consigne du thermostat d’ambiance n’est pas atteinte, alors la chaudière commande la mise en route gaz/bruleur (chauffage).

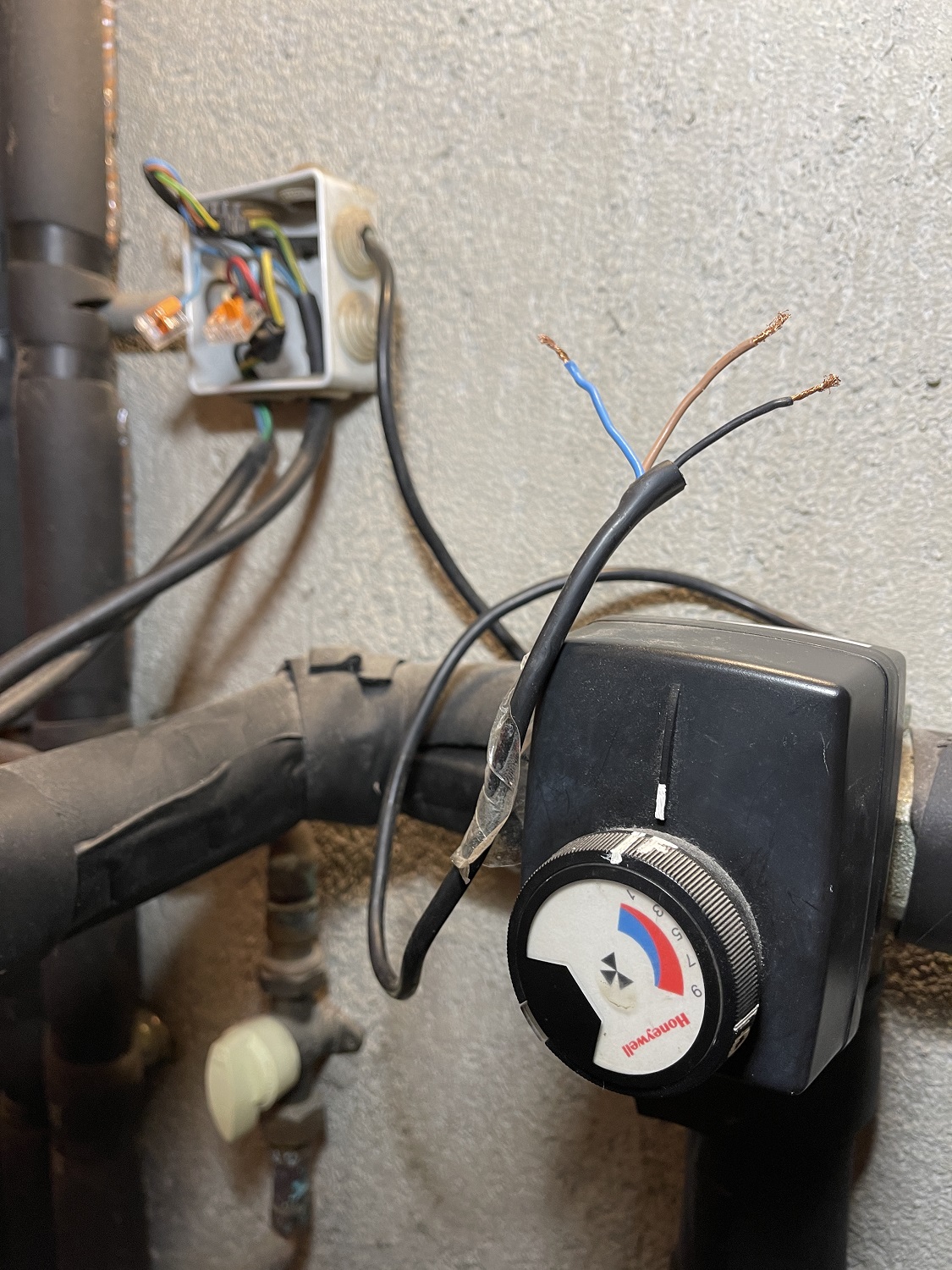

Relativement à la photo de ma vanne 3 voies le câble d’alimentation se compose de 3 fils :
- Bleu : NEUTRE, raccordé à l’installation électrique, dans la boîte de dérivation
- Marron et Noir raccordés au thermostat (Attention couleurs différentes lors du raccordement dans la boîte de dérivation !!!!!)
Relativement à ma « Recherche thermostat 3 fils neuf » :
- J’avais envoyé un mail sur le site de Leroy Merlin pour savoir s’ils avaient ce type d’appareil dans leurs tiroirs. Cet après-midi, j’ai reçu un appel téléphonique d’un collaborateur de Leroy Merlin Saint Jean de Védas qui me confirmait qu’ils n’avaient pas, mais que je devrais trouver chez Comtat Allardet (grossiste plomberie pour professionnels) à Montpellier …… Sympa ! Je verrai lundi.
- Par ailleurs, j’ai poursuivi mes recherches sur internet, et, à priori, d’après les schémas de branchement, les raccordements des Honeywell 900 et 907 paraissent absolument identiques au mien : CM37 qui avait remplacé mon CM67 précédemment HS
- Pour le moment, je recherche la solution la plus simple, et donc, ne pas me lancer dans le « sans fil ». Il faut dire que mon installation date de 2000, donc j’aviserai au changement de chaudière ou ?????
Je vous tiens au courant de la suite.
IMG_2517_2.jpg 546.22 kb, 82 téléchargements depuis. 05-11-2022
IMG_2521_2.jpg 473.54 kb, 90 téléchargements depuis. 05-11-2022
