Re : Aide pour câblage circulateur

bonjour Serge

Si votre thermostat est bien un model 2 fils comme le schéma, alors il n'y a rien de simple.

repérez bien sur quelles bornes est branché le thermostat, débranchez les 2 fils et branchez les comme sur le schéma ci joint.

En ayant débranché le thermostat de son branchement initial, la chaudière ne devrait pas fonctionner en mode chauffage, si c'est bien le cas alors il faut faire un shunt entre les 2 bornes ou était branché le thermostat.
Attention, avec ce mode de branchement thermostat sur pompe, la pompe ne fonctionnera pas après l'arrêt du bruleur si le thermostat est coupé, donc il y aura une petite montée en température.
par exemple si la chaudière est réglée sur 60°c, la température pourra monter vers 65 ou 70°c
Alors il faut pas que le réglage de température de la chaudière soit trop haut, 80 ou 90°c, sinon avec l'inertie ça pourra déclencher la sécurité de surchauffe qu'il faudra réarmer pour que ça redémarre.
Attention, débranchez bien le courant de la chaudière avant d'intervenir !

Sujets pièces jointes

bornier.jpg, 2.74 mb, 4000 x 3000
bornier.jpg 2.74 mb, 131 téléchargements depuis. 20-09-2022

bornier.jpg, 2.74 mb, 4000 x 3000
bornier.jpg 2.74 mb, 107 téléchargements depuis. 20-09-2022

JR

Citer Message 11

  • PUB

12 Réponse de Serge12 Dernière modification par Serge12 (20-09-2022 16:52:37)

  • Inscrit : 14-09-2022
  • Messages : 15

Re : Aide pour câblage circulateur

Bonjour RUAJOSE,

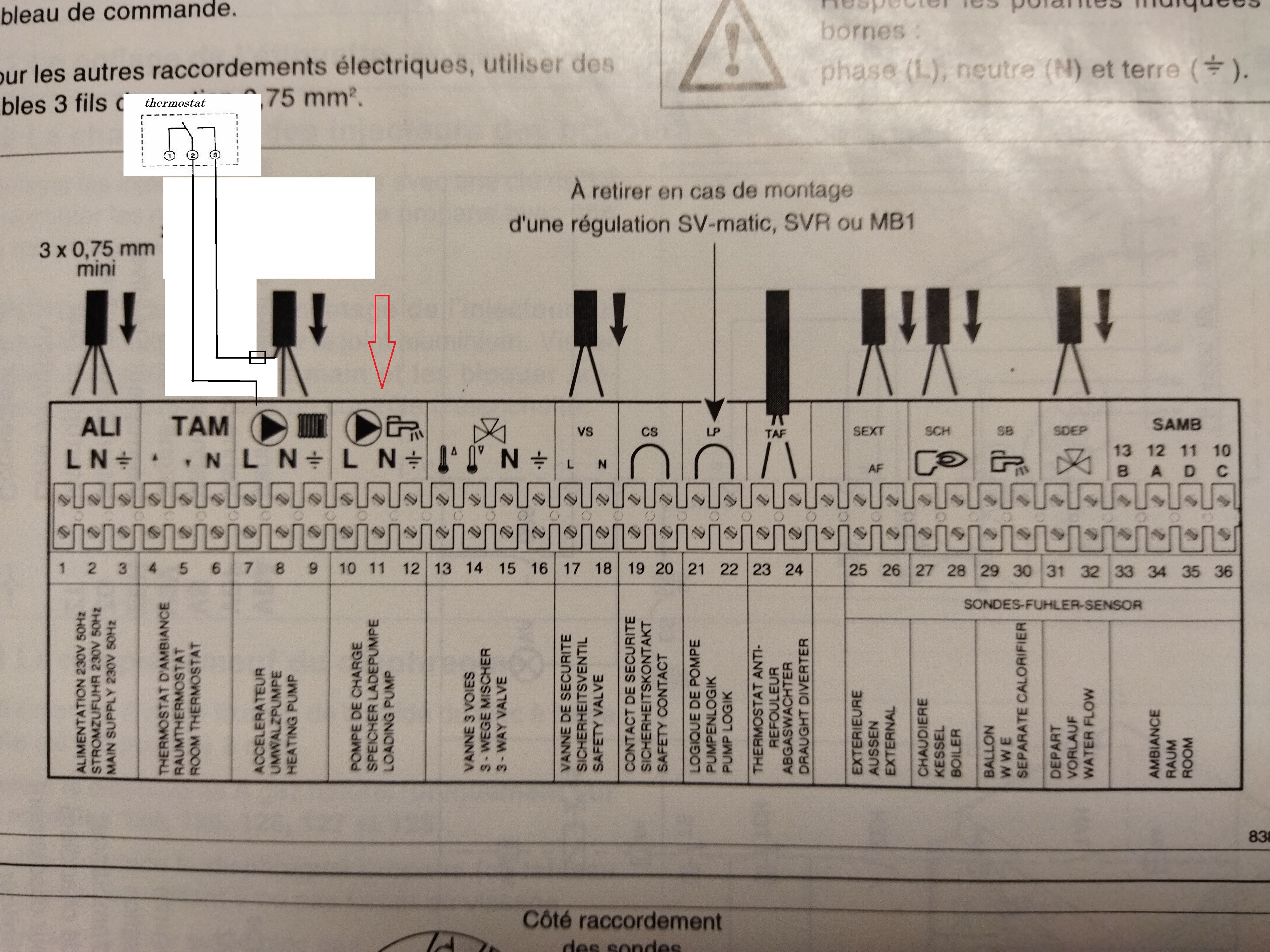

Dans mon post 8 j'avais mis le schéma ci-dessous, mais ça n'est pas passé.
C'est celui qui figure dans la notice du Tam. Le voici donc.

Je ne comprends pas ce schéma, je vois bien le Tam dans le rectangle en pointillé, je crois que le rond représente le circulateur, mais il faut brancher les 2 fils où en L1 et N ?
A l'entrée de la chaudière ?
Sur quelles bornes ?   4 et 6 ?   5 et 6 ?   7 et 9 ?

Sinon je fais un essai avec votre solution dés que ça va.

Autres questions svp, sans vouloir abuser :

- Comme préconisé par la notice du module ECS, le pont 21-22 a été supprimé, il est nommé "Logique de pompe", ne pourrait-on pas utiliser une de ces 2 bornes pour faire un autre lien avec le branchement circulateur radiateurs ?  Il me semble que c'était cela que vous conseilliez dans l'autre sujet dont je parle dans mon 1er post, présent aussi sur ce forum, "Circulateur chaudière De Dietrich EcoNox fonctionne en continu" du 16/11/2020, mais comme dit, il n'y avait pas le module ECS dans ce cas précis.

- Le circulateur ECS (traditionnel) à 3 vitesses est sur la vitesse 2, est-ce que ça vous semble bon ?  Je trouve que la chaudière tourne longtemps pour remettre le ballon à température.

Merci encore pour tout

Sujets pièces jointes

Branchement circulateur.jpg, 10.46 kb, 158 x 222
Branchement circulateur.jpg 10.46 kb, 99 téléchargements depuis. 20-09-2022

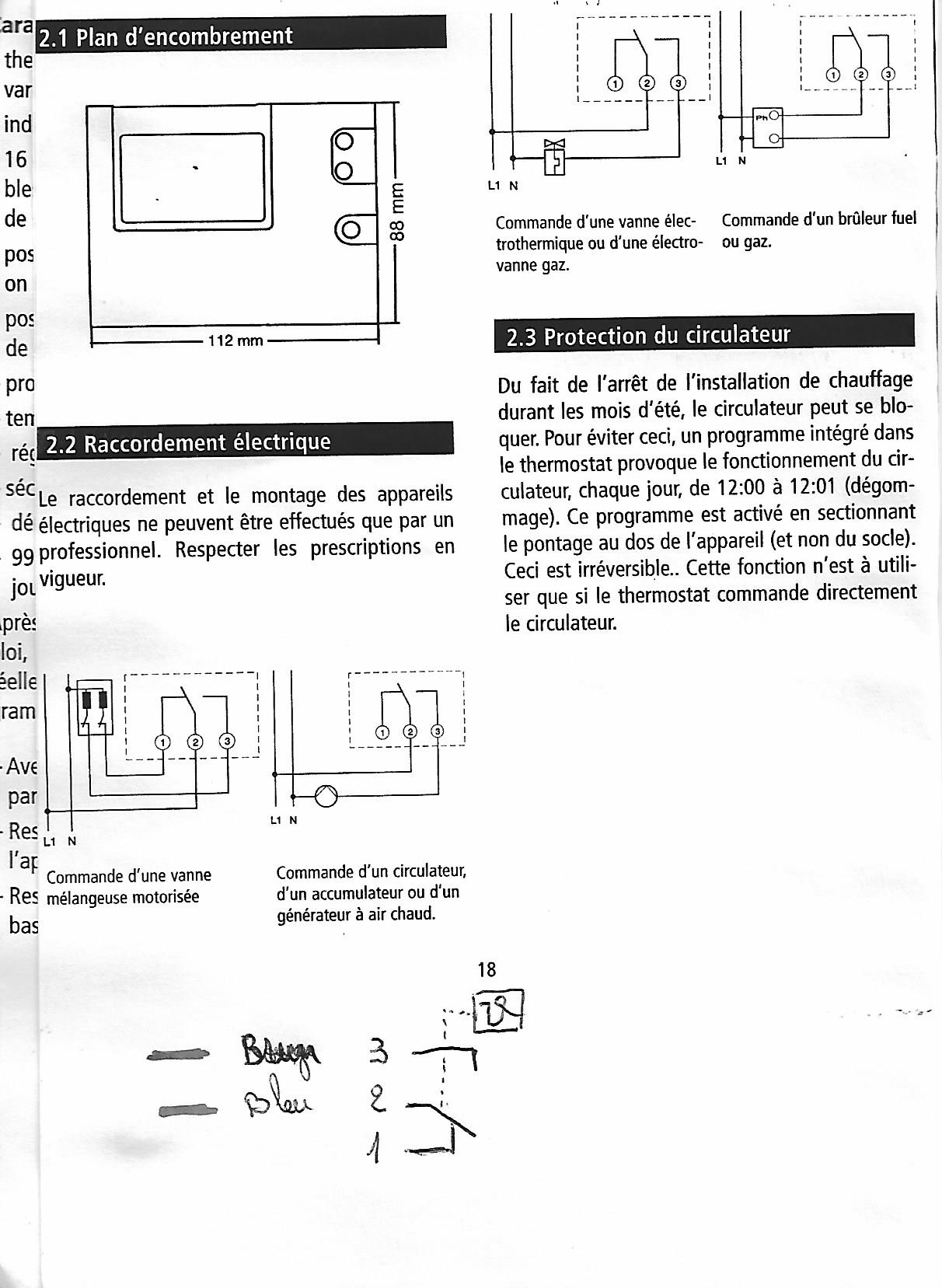

Attachment icône Notice thermostat d'ambiance 1.jpeg 216.52 kb, 113 téléchargements depuis. 20-09-2022

Citer Message 12

13 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Aide pour câblage circulateur

re

je comprends pas, qu'est ce qui régule votre chaudière aujourd'hui, le thermostat 2 fils ou un régulateur
SV MATIC  SVR MB1 ?

JR

Citer Message 13

14 Réponse de Serge12 Dernière modification par Serge12 (20-09-2022 23:33:03)

  • Inscrit : 14-09-2022
  • Messages : 15

Re : Aide pour câblage circulateur

Bonsoir,

Désolé si je me suis mal exprimé dans mes posts précédents.

Ma chaudière est équipée d'un module de priorité Eau Chaude Sanitaire MB1 de chez De Dietrich.

D'autre part, au RDC de la maison il y a un Thermostat d'ambiance, relié directement à la chaudière via les bornes 4 et 5.
Le circulateur radiateurs est branché en 7, 8 et 9. Le circulateur ECS en 10, 11 et 12. Et le pont en 21 et 22 est enlevé.
Pour les autres bornes, comme indiqué sur ma photo dans mon premier post.

Lorsque l'interrupteur de la chaudière est en position Hiver (car pas de problème en position Eté) : quand le ballon est en demande, la chaudière se met en route avec le circulateur ECS, la pompe radiateurs s'éteint.
Température atteinte dans le ballon, le circulateur ECS s'éteint au bout de 2-3 minutes, et le circulateur radiateurs se remet en route (c'est là qu'il envoie toute l'eau chaude contenu dans le corps de la chaudière très vite vers les radiateurs, surtout depuis l'installation du nouveau circulateur) , que le thermostat d'ambiance soit en demande ou non. La chaudière, elle ne se remettant en route que quand le thermostat d'ambiance le demande.

Comme vous le voyez, ma chaudière est donc régulée en priorité par le module MB1, et ensuite par le thermostat d'ambiance 2 fils.

Je ne sais quoi vous dire de plus ...

Citer Message 14

15 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Aide pour câblage circulateur

bonjour

Très bien au moins comme ça il n'y a plus de doutes le fonctionnement classique.

Le module MB1 est la pour contrôler la température de votre ballon d'ecs et assurer la priorité d'ecs, il ne controle pas la température de la chaudière en mode chauffage radiateur.

La température de la chaudière est contrôlée par l'aquastat ( ou thermostat)de température sur le tableau de bord de la chaudière sinon supposons que le thermostat d'ambiance soit toujours en demande, la chaudière ne s'arrêterait pas de chauffer.

Donc on coupe le courant.
on débranche le thermostat des bornes 4-5
on débranche le fil de phase de la pompe chauffage de la borne 7
on rebranche le fil de la phase de la pompe chauffage qui était branché sur 7  avec le fil du thermostat 3 ( ou 2 ça n'a aucune importance)
on branche le fil  du thermostat 2 sur la borne 7
on fait un pont entre la borne 4 et 5

Ainsi le thermostat d'ambiance contrôle la pompe chauffage
L'aquastat de la chaudière contrôle la température de l'eau de chauffage, elle va fonctionner sans s'occuper du thermostat, elle va maintenir en permanence la température que lui demande l'aquastat.
Il faut donc éviter de régler la température de la chaudière au dessus de 80°c puisque si le thermostat n'est plus en demande il n'y a plus la pompe chauffage pour évacuer l'excédant des calories .

Sujets pièces jointes

bornier.jpg, 2.74 mb, 4000 x 3000
bornier.jpg 2.74 mb, 101 téléchargements depuis. 21-09-2022

JR

Citer Message 15

16 Réponse de Serge12

  • Inscrit : 14-09-2022
  • Messages : 15

Re : Aide pour câblage circulateur

Bonjour, et encore une fois merci pour votre aide.

Je ne sais pas si j'ai tout bien compris à vos explications, mais cela voudrait dire que la chaudière maintiendrait toujours une eau à température affichée, par exemple 60° (c'est ce que j'ai mis actuellement) dans son corps ?

Donc elle tournerait de temps en temps, même si il n'y a pas de demande ECS, ni du thermostat d'ambiance ?

(Juste pour info, ça fait 24h que j'ai remis la chaudière en position "Hiver", et on a déjà 23,6° dans la maison, sans que jamais le thermostat d'ambiance n'est demandé quoi que ce soit, puisque réglé à 21°.)

Citer Message 16

17 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Aide pour câblage circulateur

re

oui c'est bien le principe de fonctionnement, la chaudière maintient la température qui lui est demandée en permanence, c'est le principe le plus rependu.

JR

Citer Message 17

18 Réponse de Serge12

  • Inscrit : 14-09-2022
  • Messages : 15

Re : Aide pour câblage circulateur

Merci beaucoup, je fais ça dés que je peux et vous tiens au courant bien entendu.

Citer Message 18

19 Réponse de Serge12

  • Inscrit : 14-09-2022
  • Messages : 15

Re : Aide pour câblage circulateur

Bonjour,

Hier matin j'ai à nouveau remis la chaudière en position "été", histoire que le circulateur radiateurs ne tourne plus, car après 24h de fonctionnement, il faisait de nouveau plus de 24° dans la maison. Quelle que soit la position vitesse du circulateur, vous aviez raison El-Homari, ça ne change pas grand chose, les radiateurs non équipés de têtes thermostatiques prennent de suite le reliquat d'eau chaude, mais au bout d'un moment même les autres chauffent un peu côté retour. Là la température n'est redescendue que d'un degré, preuve que la maison est bien isolée, malgré les 15° dehors.

Demain je vais enfin me prendre le temps d'essayer votre branchement (vous savez bien que les retraités sont toujours surbookés ... surtout quand les petits-enfants sont là), mais j'aurais une dernière question RUAJOSE : quelle différence entre faire un pont entre les bornes 4 et 5, ou pas ?

Merci d'avance encore une fois pour votre aide précieuse, j'espère ne pas abuser de votre patience.

Bien cordialement

Serge

Citer Message 19

20 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Aide pour câblage circulateur

bonjour
pas de problèmes
actuellement votre thermostat sert d'interrupteur entre la borne 4 et 5, le bruleur fonctionne que si le thermostat met le contact entre 4 et, si on enlève le thermostat,  il n'y aura pas de contact entre 4 et 5 donc le bruleur ne fonctionnera pas.

essayez sans faire le pont pour voir

JR

Citer Message 20
