Sujet : Connection électrique Vaillant VCW346

Bonjour, je suis occupé d'installer une chaudière Vaillant Ecoplus VCW 346 que j'ai acheté d'occasion et j'aimerai savoir si vous pouviez me renseigner:

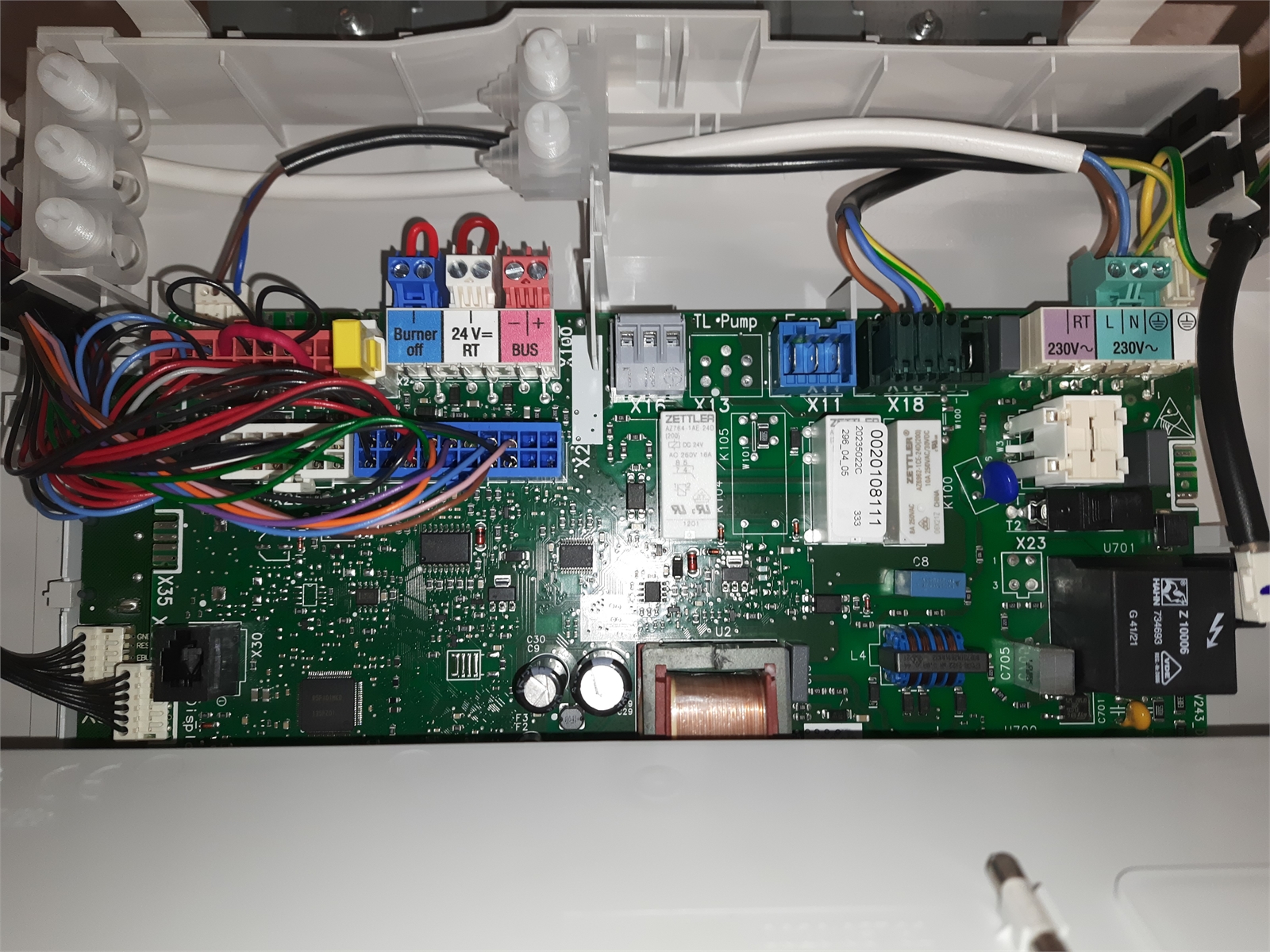

On m'a conseillé de placer un circulateur variable additionnel mais je ne sais pas où le connecter sur la carte électronique, je vous joins une photo de celle-ci.

Merci d'avance.

Sujets pièces jointes

Chaufferie (9).jpg, 1.19 mb, 1600 x 1200
Chaufferie (9).jpg 1.19 mb, 104 téléchargements depuis. 15-06-2022

Salutations cordiales, mecano655

Citer Message 1

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 183

Re : Connection électrique Vaillant VCW346

Bonjour.

Pourquoi désirez vous placer un second circulateur, votre chaudière n'est pas prévue pour ça, pourquoi poser un circulateur en serie? ça n'as pas de sens: le premier pousse sur le second.

Donnez nous quelques précisions sur votre installation, nombre de radiateurs, et d'etages?

Symptômes rencontrés.

Citer Message 2

3 Réponse de mecano655 Dernière modification par mecano655 (17-06-2022 01:26:25)

  • De : Belgique
  • Inscrit : 29-09-2009
  • Messages : 7

Re : Connection électrique Vaillant VCW346

Bonjour, c'est un conseil qu'un ami m'a donné pour soulager le circulateur d'origine.
il y a 11 radiateurs et un étage avec 4 au rez de chaussée 7.
Je sait monter une installation de chauffage mais je ne suis pas technicien, ce n'est pas ma 1 ère installation mais je n'avais jamais entendu dire que l'on pouvais ajouter un circulateur en série. Et sur la doc de chez Vaillant il montre un schéma avec un circulateur additionnel mais pas le branchement électrique.
Aucun symptôme rencontré car je change la chaudière au mazout contre une au gaz, je suis en train de terminer l'installation, l'organisme de contrôle n'est pas encore passé de ce fait elle ne tourne pas encore.

Salutations cordiales, mecano655

Citer Message 3

4 Réponse de 45Jose Dernière modification par 45Jose (17-06-2022 12:53:37)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Connection électrique Vaillant VCW346

bonjour
il n'y a pas besoin de rajouter un circulateur pour une installation de 11 radiateurs, celui de la chaudière doit être suffisant.
il peut aussi avoir plusieurs vitesses si éventuellement il y a besoin.
Par ailleurs, d'ajouter un circulateur en série, ça n'augmente pas le débit, ça augmente que les pertes de charge disponibles, (+ de force),pour augmenter le débit il faut qu'il soit ajouté en parallèle.

Si vraiment vous voulez ajouter un circulateur qui fonctionne en même temps que celui de la chaudière, vérifiez la puissance électrique nécessaire pour les deux cumulés pour voir si la platine peut le supporter et si c'est bon alors alimentez votre circulateur ajouté avec la même ligne 220 vlts qui alimente celui de la chaudière.

mais bien sûr je vous le déconseille!!

JR

Citer Message 4

  • De : Belgique
  • Inscrit : 29-09-2009
  • Messages : 7

Re : Connection électrique Vaillant VCW346

Et bien je vous remercie pour vos réponse et je vais suivre votre conseil.
Bien à vous Christian Mécano.
