Sujet : Recherche shéma de raccordement

Bonjour à tous,je suis nouveau sur le fofo,je vis dans le medoc entre pauillac et margaux,l'ensoleillement est bon et l'énergie de plus en plus chère...
C'est génial d'avoir fait un forum de plomberie,avec en plus des pros pouvant contribuer,c'est une mine d'or !
Merci à vous.

J'ai un problème à vous soumettre,
j'aimerais installer un chauffe eau solaire à capillaires sur mon toit terrasse et un ballon de 250l dans la maison...jusque là tout va bien.
Je dispose actuellement d'un chauffe eau gaz instantané Saunier duval opalia cyclo C11 au gaz de ville.

l'idée serait de coupler la sortie d'eau chaude du ballon dans l'entrée d'eau froide du C11 afin que celui ci démarre si l'eau à besoin d'un complément de chauffe,en hiver ou par temps couvert.
J'ai pensé utiliser un mélangeur thermostatique,voir des anti-retours???
C'est possible de faire un montage fonctionnel ou pas?
Si quelqu’un pouvait me dessiner un croquis pour que je puisse comprendre comment faire ce serai super

Merci à tous par avance

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Recherche shéma de raccordement

Bonjour.

Je doute bien que le chauffe-eau permette ce type de montage pour diverses raisons.

Lorsque vous avez de l'eau qui circule dans le chauffe-eau le detecteur de débit allume automatiquement la flamme.

Ensuite vous avez deux possibilités.

  • Le chauffe-eau controle le température de sortie pour et éteint la flamme OK ça fonctionne.

  • Au pire des cas le chauffe-eau controle aussi la température d'entrée, si tel est le cas il détectera trop souvent une température supérieur a la température de sortie attendue et se mettra en erreur.

Moi j'ai deja vu ce montage en Espagne et ça fonctionnais mais je ne peux pas vous garantir que dans votre cas ça va fonctionner en particulier avec votre modele de chauffe-eau.
Mais rien ne vous empêche d'essayer.

schéma se pose de mitigeur en sortie de ballon

Sur votre chauffe-eau solaire, vous posez un limiteur de température.
La sortie d'eau mitigé alimente alors le chauffe-eau gaz.

Normalement ça doit fonctionner.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de 45Jose Dernière modification par 45Jose (18-05-2022 09:44:47)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Recherche shéma de raccordement

bonjour

Sur ce schema c'est un ballon ecs électrique qui est commandé par thermostat , dans votre cas c'est un chauffe eau instantané, comme dit Darius, vous risquez la sur chauffe si votre chauffe-eau se déclenche par le détecteur de débit seulement..
si vous entrez avec de l'eau déjà chaude qui va encore être réchauffer vous risquez les brulures à la sortie

JR

Citer Message 3

  • Inscrit : 16-05-2022
  • Messages : 5

Re : Recherche shéma de raccordement

Bonjour,merci de votre réponse.

J'ai peur que dans tous les cas quelque soit la température de l'eau le C11 démarre,donc dans ce cas ce n'est pas bon.
Il faut un système qui sépare l'eau suffisament chaude sans la faire passer par le chauffe eau , de l'eau pas assez chaude qui devra passer par le C11...balaise le sujet.

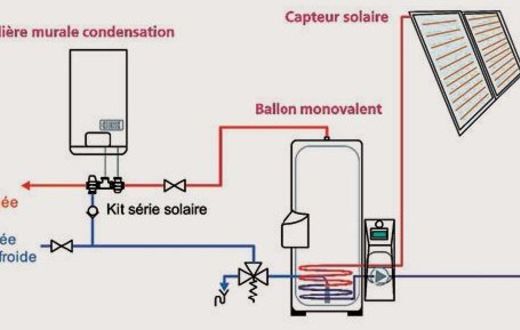

J'ai trouvé ce schéma si ça peut aider?

Une idée de quoi est composé un "Kit série solaire"

Merci encore

Sujets pièces jointes

chaudiere en serie sur ballon.jpg, 19.38 kb, 520 x 330
chaudiere en serie sur ballon.jpg 19.38 kb, 120 téléchargements depuis. 18-05-2022

Citer Message 4

5 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Recherche shéma de raccordement

re

non c'est pas bon ce schema, il y a une autre façon d'utiliser le chauffe eau gaz et le solaire mais c'est possible qu'alternativement
je vais faire un schéma

JR

Citer Message 5

6 Réponse de 45Jose Dernière modification par 45Jose (18-05-2022 12:27:25)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Recherche shéma de raccordement

re

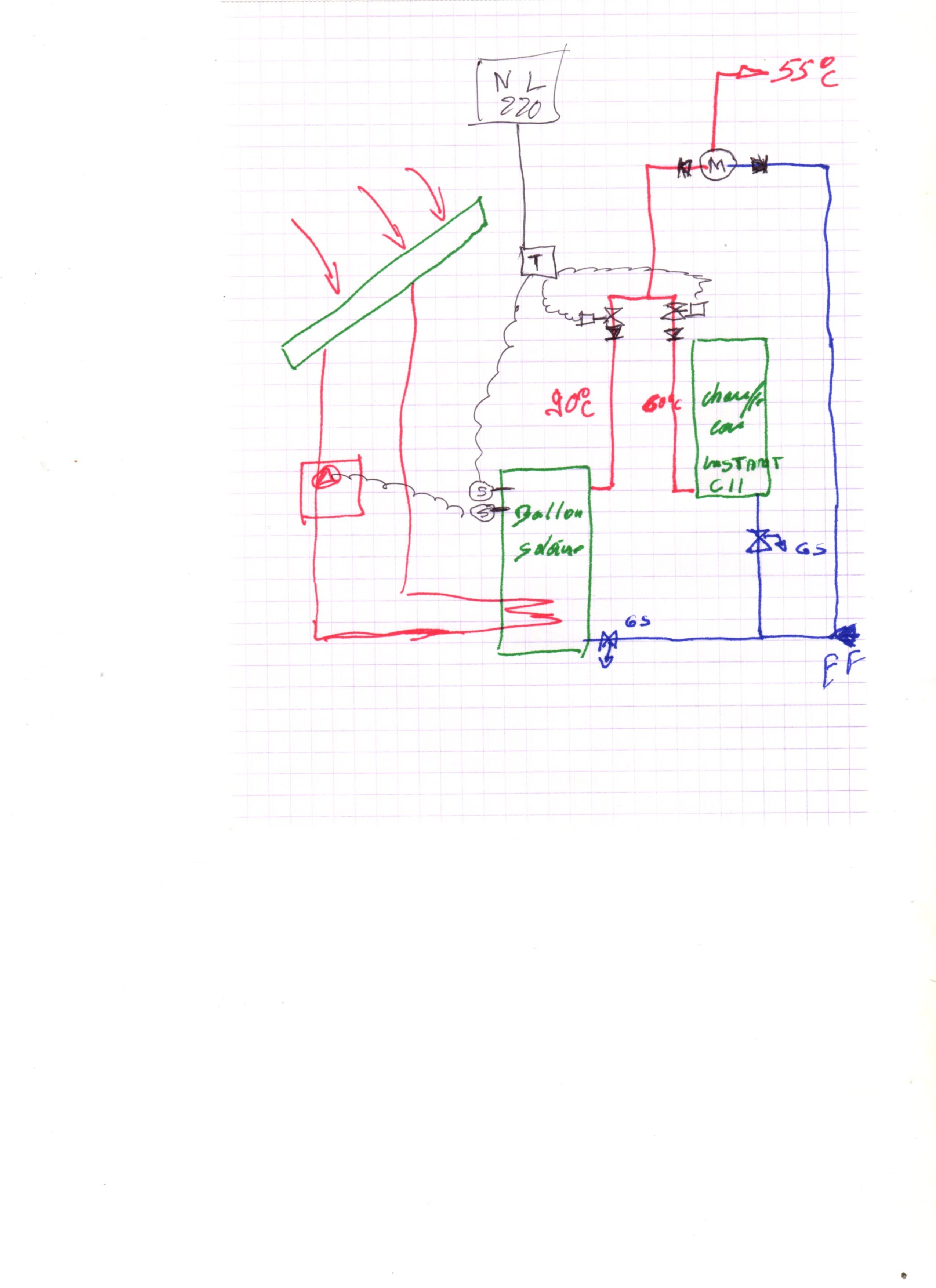

il y a cette possibilité avec
2 électrovannes 2 voies  fonctionnant possible à une température de 90°c et une Delta P de  1 ou 2 bars)
1 aquastat 3 points inverseur 220 vlts et sa sonde
1 mitigeur d'eau chaude sanitaire
2 ou 4 clapets anti retour

réglage de l'aquastat  à une température assez haute de façon que si c'est le solaire qui alimente pendant une douche il y ait assez d'autonomie pour éviter la douche froide pendant la période de basculement ( temps d'ouverture/fermeture des vannes 2 voies)vers le chauffe eau C11 si l'eau chaude s'épuise dans le ballon solaire

peut être que des collègues ont d'autres pistes de raccordement.

Sujets pièces jointes

schema solaire + ch instantané.jpg, 552.66 kb, 2550 x 3509
schema solaire + ch instantané.jpg 552.66 kb, 105 téléchargements depuis. 18-05-2022

JR

Citer Message 6

  • Inscrit : 16-05-2022
  • Messages : 5

Re : Recherche shéma de raccordement

Bonjour et  merci !

Waow ,là on commence à jouer dans la cours des grands,c'est bien technique à souhait.

Les électrovannes sont bien pilotées par le boitier de commande du ballon solaire, grâce à sa sonde de température, ou bien il faut un boitier additionnel ?

Bon réflexion faite:
Avec une sorte de thermomètre m'indiquant la température de l'eau dans le ballon,si je met une vanne trois voies sous le C11,je peux choisir manuellement si je dois passer par le C11 ou pas...non?
Faudra t'il un anti-retour sur la sortie d'eau chaude du C11 ou pas ???

-Genre,l'eau est à 34...ok c'est bon ça passe encore,je me douche vite fait
-L'eau est à 27,allez je tourne la vanne et j'alimente le C11 en réglant la flamme au mini et le débit au maxi,a tester,mais ça doit le faire,aussi la douche est équipée d'un robinet thermostatique.
-L'eau est à 60 ,parfait je touche à rien !

Parce-que là c'est une usine à gaz et il faut du courant en plus,tirer des câbles...beaucoup de boulot et cher en matos.

Sur la photo que j'ai posté ,elle est tirée d'un site de vente ECS solaire,donc il semblerait qu'une solution existe...
On dirait deux mitigeurs thermo relié entre eux,mais je comprends pas le principe.


Merci encore de vos réponses

Citer Message 7

  • Inscrit : 16-05-2022
  • Messages : 5

Re : Recherche shéma de raccordement

hello j'ai trouvé ça ,il semblerait que ce mécanisme fasse le taf
Vous en pensez quoi?


https://www.officinerigamonti.it/fr/pro … stantanee/

Citer Message 8

9 Réponse de 45Jose Dernière modification par 45Jose (19-05-2022 10:53:06)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Recherche shéma de raccordement

bonjour
On en apprend tous les jours, je ne connaissais pas ce système, c'est tout à fait ce qu'il faut, c'est peu le  même principe de fonctionnement que mon schéma improvisé , mais c'est simplifié en fabrication industrielle avec des organes thermostatiques sans besoin d'électricité.
Il y a bien en sortie de distribution le mitigeur thermostatique qui évite les brulures en cas d'eau trop chaude, l'avantage c'est que ça prend aussi un peu d'eau venant du ballon même si elle n'est pas assez chaude, il y a récupération des calories disponibles
c'est génial!
quel est le prix?

JR

Citer Message 9

10 Réponse de Tofo roi du chofo Dernière modification par Tofo roi du chofo (19-05-2022 14:40:04)

  • Inscrit : 16-05-2022
  • Messages : 5

Re : Recherche shéma de raccordement

Bonjour,pour le prix je ne sais pas encore,j'ai envoyé un mail pour savoir.Je vous dirais

j'ai trouvé celui là aussi,format moins beau mais aussi efficace il semblerait.

https://www.plomberie-pro.com/Catalogue … 75492a.htm

Aussi pour ceux qui ne savent pas ,un vendeur de kit ECS solaire m'a dit que l'on pouvait mettre de façon très simple un mitigeur thermostatique à l'arrivée du lave linge et lave vaisselle,ainsi l'eau arrive déjà à 30 ou 40°C ce qui économise de l'électricité.En fait il faut juste savoir à combien peut tenir en température maxi, l’électrovanne du lave linge en temps normal,et baisser à 30° si on lave de la laine ou autre tissus délicats.

En lien un pdf à lire pour comprendre la corrosion galvanique

Merci du coup de main en tout cas.
