Sujet : Plan de chauffage méthode Tickelman

Bonjour à tous,

Comme me l'a fait toucher du doigt Darius j'ai pas le droit de ma planter sur une telle installation de chauffage central.

J'ai bien noté sa remarque concernant l'eau qui monte plus facilement qu'elle ne descend.

Juarosé m'a parlé de la méthode Tickerman que j'ai exploité pour ce nouveau plan.

Vu la configuration des lieux et du nombre d'ouvertures, je n'ai pas d'autre possibilité que de passer en plafond.

La méthode Tickerman me fait tirer environ 30% de tube en plus, mais si c'est la solution pour que l'installation fonctionne bien c'est pas le tube qui est le plus cher.

Sur les circuits 1 et 2 je n'ai pas d'autre choix que de cheminer au mêmes endroits avec la boucle. Je reste en plafond et j'alimente les radiateurs de l'étage en ascendant.

Sur le circuit 3 en revanche je positionne l'arrivée et le retour aux 2 extrémités, je redescends du plafond et reste au même niveau pour alimenter la ligne d'eau chaude et celle d'eau froide.

Sur les circuits 4 et 5 j'ai la même problématique de cheminement que pour les circuits 1 et 2 sauf que là je suis en descendant sur tous les radiateurs, mais ce sont des circuits de 3 radiateurs seulement pour chacun... Je me dis que peut-être ça peut le faire.

J'ai fait un plan d'implantation des radiateurs il est fait sur le RDC qui n'est pas forcément le même que l'étage, c'est pour ça qu'il peut paraître y avoir des aberrations. Les radiateurs de l'étage sont en vert et ceux du RDC en rouge.

Merci d'avance pour vos commentaires.

Sujets pièces jointes

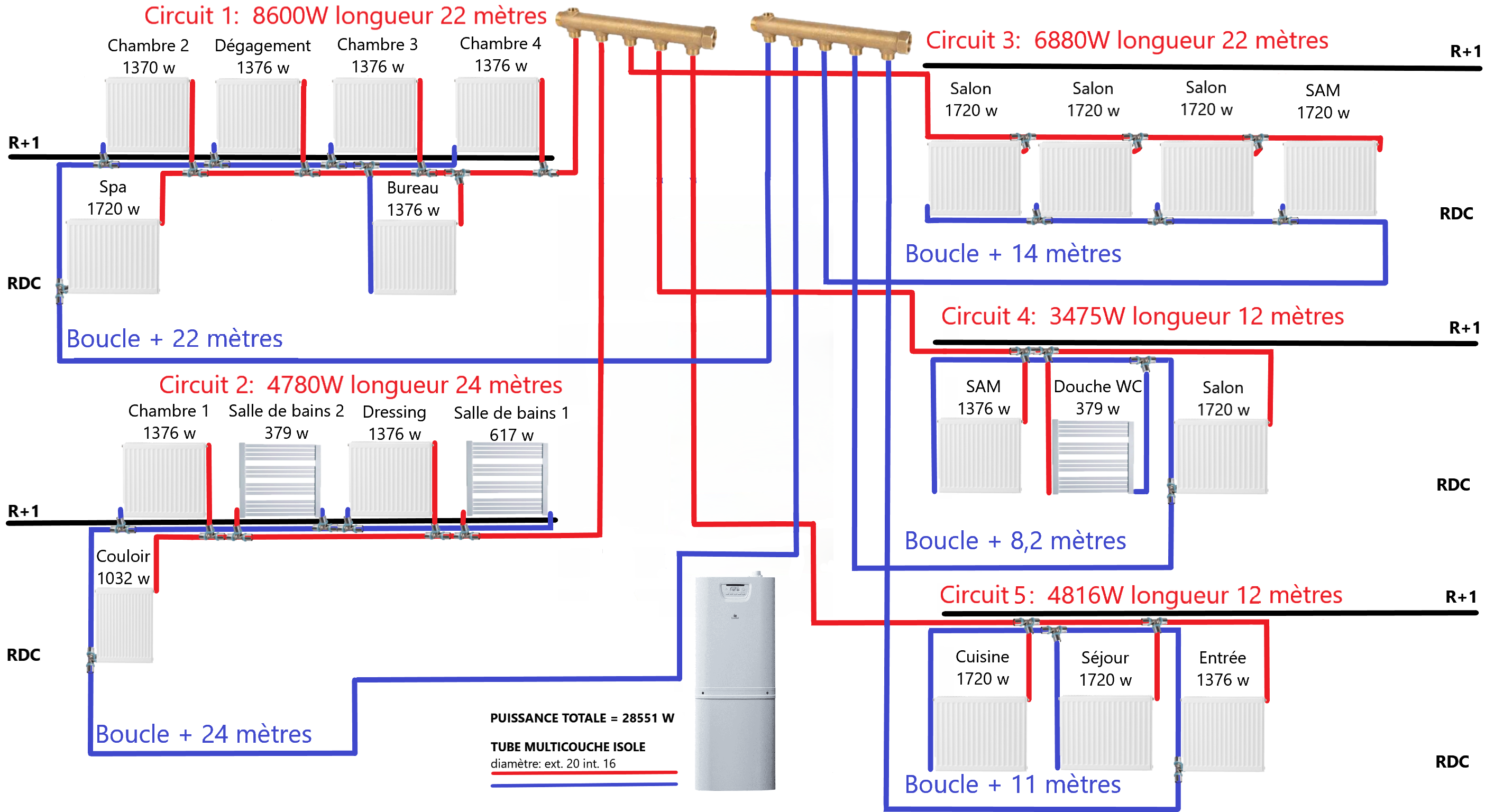

plan chauffage central méthode tickerman.png, 831.45 kb, 2808 x 1536
plan chauffage central méthode tickerman.png 831.45 kb, 366 téléchargements depuis. 26-02-2022

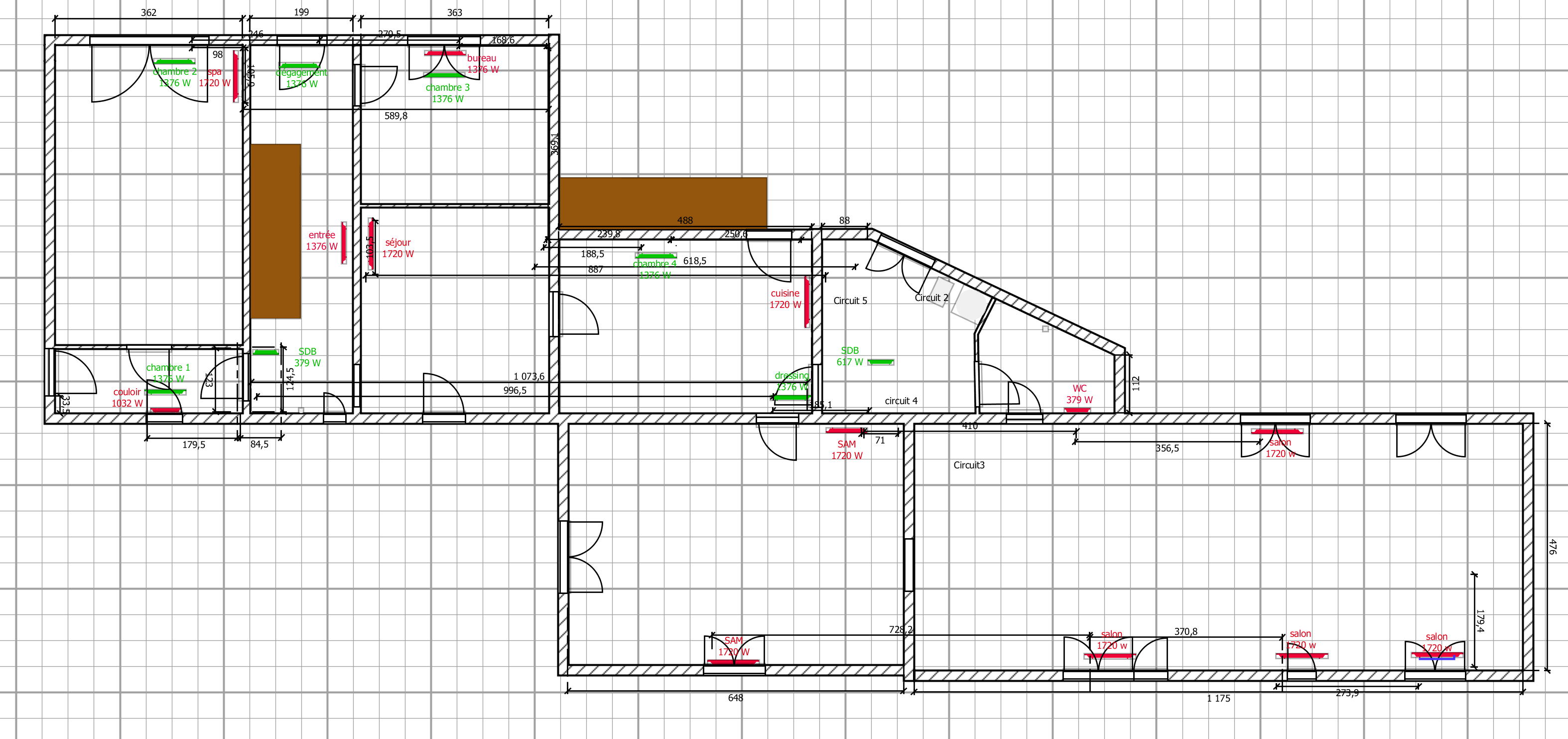

plan d'implantation radiateurs.PNG, 409.51 kb, 3076 x 1444
plan d'implantation radiateurs.PNG 409.51 kb, 178 téléchargements depuis. 26-02-2022

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Plan de chauffage méthode Tickelman

bonjour,

si le passage en plafond avec 3 tubes pour les circuits 4 et 5 est délicat ou disgracieux, vous pouvez passer en simple raccordement, il y a moins de radiateur, il faudra peut être juste faire un peu de réglage sur les T de réglage, et encore c'est pas sûr.

JR

Citer Message 2

3 Réponse de jph Dernière modification par jph (26-02-2022 20:06:08)

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Plan de chauffage méthode Tickelman

Merci de votre aide JUAROSE.
Si vous pensez que ça peut passer en monotube c'est vrai que ça me simplifie la vie.
Pour le reste ça tient la route?

Citer Message 3

4 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Plan de chauffage méthode Tickelman

Bonjour,

Ca ressemblerait à ça?

RUAJOSE a écrit:

bonjour,

si le passage en plafond avec 3 tubes pour les circuits 4 et 5 est délicat ou disgracieux, vous pouvez passer en simple raccordement, il y a moins de radiateur, il faudra peut être juste faire un peu de réglage sur les T de réglage, et encore c'est pas sûr.

Sujets pièces jointes

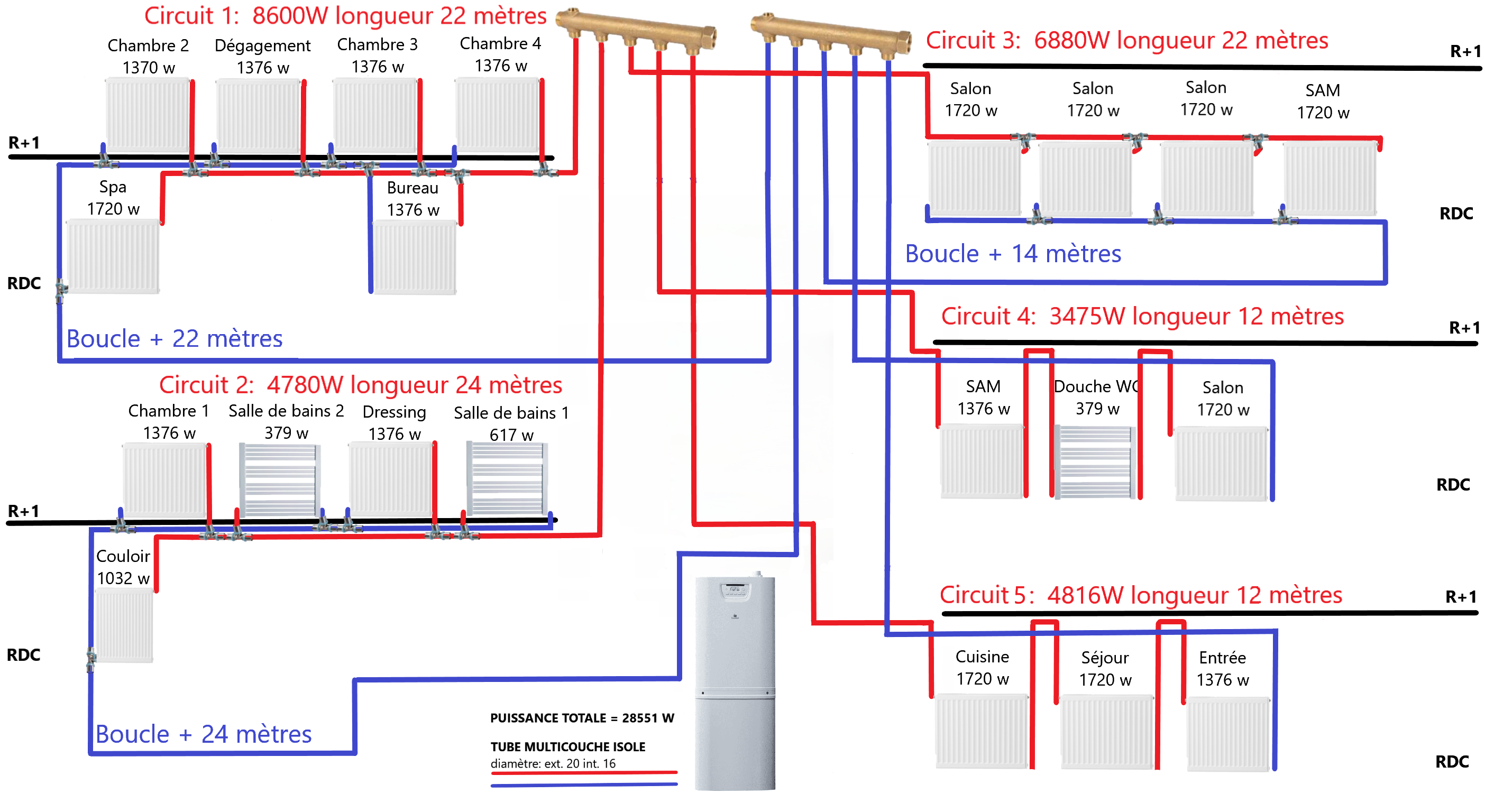

plan chauffage central mix monotube et boucle de tickelman.png, 796.73 kb, 2808 x 1536
plan chauffage central mix monotube et boucle de tickelman.png 796.73 kb, 127 téléchargements depuis. 27-02-2022

Citer Message 4

5 Réponse de 45Jose Dernière modification par 45Jose (27-02-2022 11:57:14)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Plan de chauffage méthode Tickelman

Bonjour
Désolé
On s'est mal compris, je parle en raccordement simple classique mais en bitube comme avant
Pas en monotube
Pour le reste c'est bon

JR

Citer Message 5

6 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Plan de chauffage méthode Tickelman

C'est pas grave, plus je refais plus je peaufine, plus j'apprends.

Là je pense que c'est peut-être bon.

J'en ai profité pour recalculer toutes mes longueurs de circuit en intégrant le vertical l'horizontal et les raccordements aux radiateurs.

Ca m'aidera à gérer les bobines de multicouche pour ne pas faire de raccords sur les grandes longueurs.

j'ai pas réussi à supprimer le premier fichier qui est pas le bon...

Sujets pièces jointes

plan chauffage central mix monotube et boucle de tickelman.png, 796.73 kb, 2808 x 1536
plan chauffage central mix monotube et boucle de tickelman.png 796.73 kb, 135 téléchargements depuis. 27-02-2022

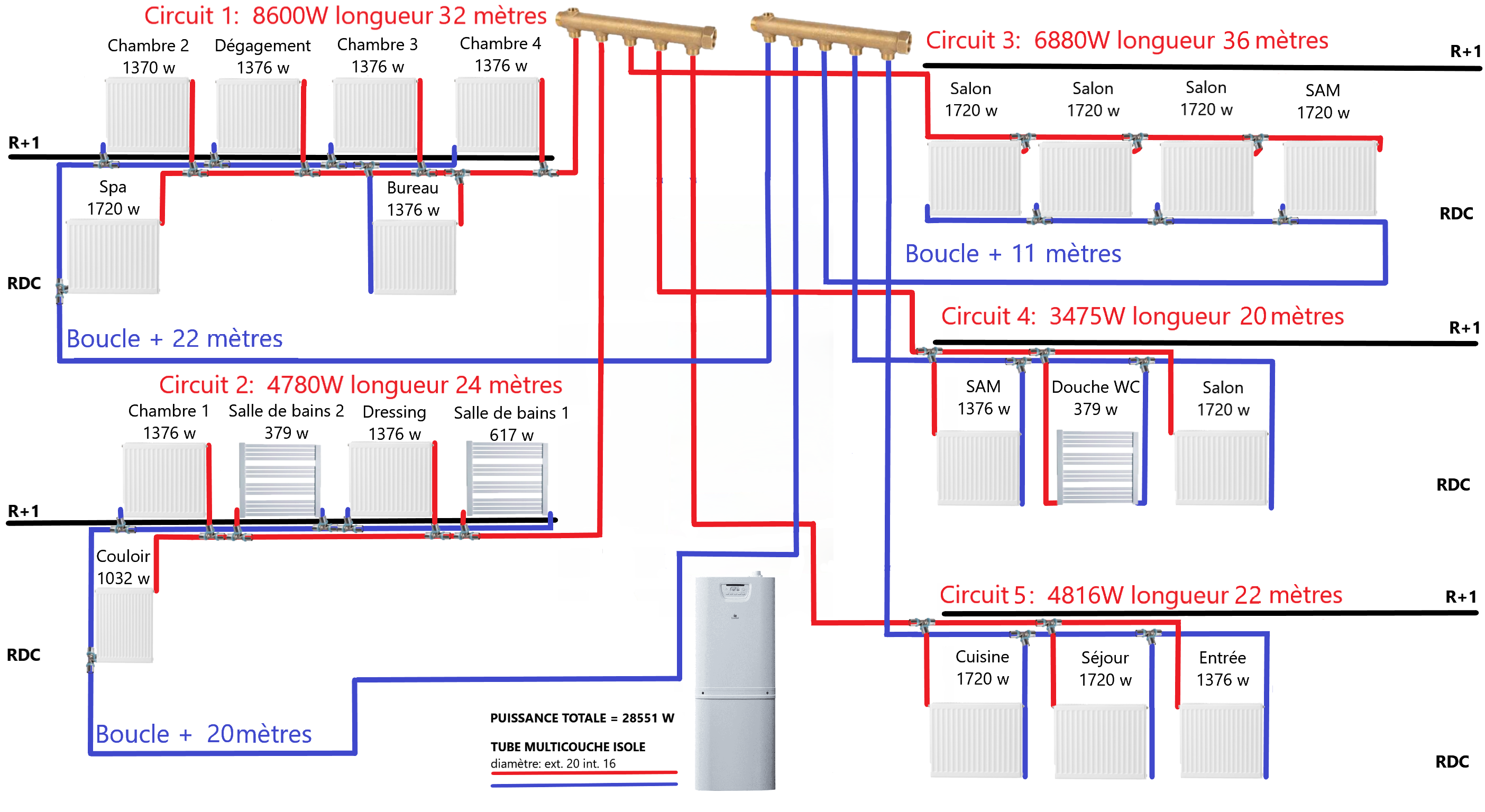

plan chauffage central mix tickelman et bitume v3.png, 826.75 kb, 2808 x 1536
plan chauffage central mix tickelman et bitume v3.png 826.75 kb, 149 téléchargements depuis. 27-02-2022

Citer Message 6

7 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Plan de chauffage méthode Tickelman

Et ça c'est le plan d'implantation

RUAJOSE a écrit:

Bonjour
Désolé
On s'est mal compris, je parle en raccordement simple classique mais en bitube comme avant
Pas en monotube
Pour le reste c'est bon

Sujets pièces jointes

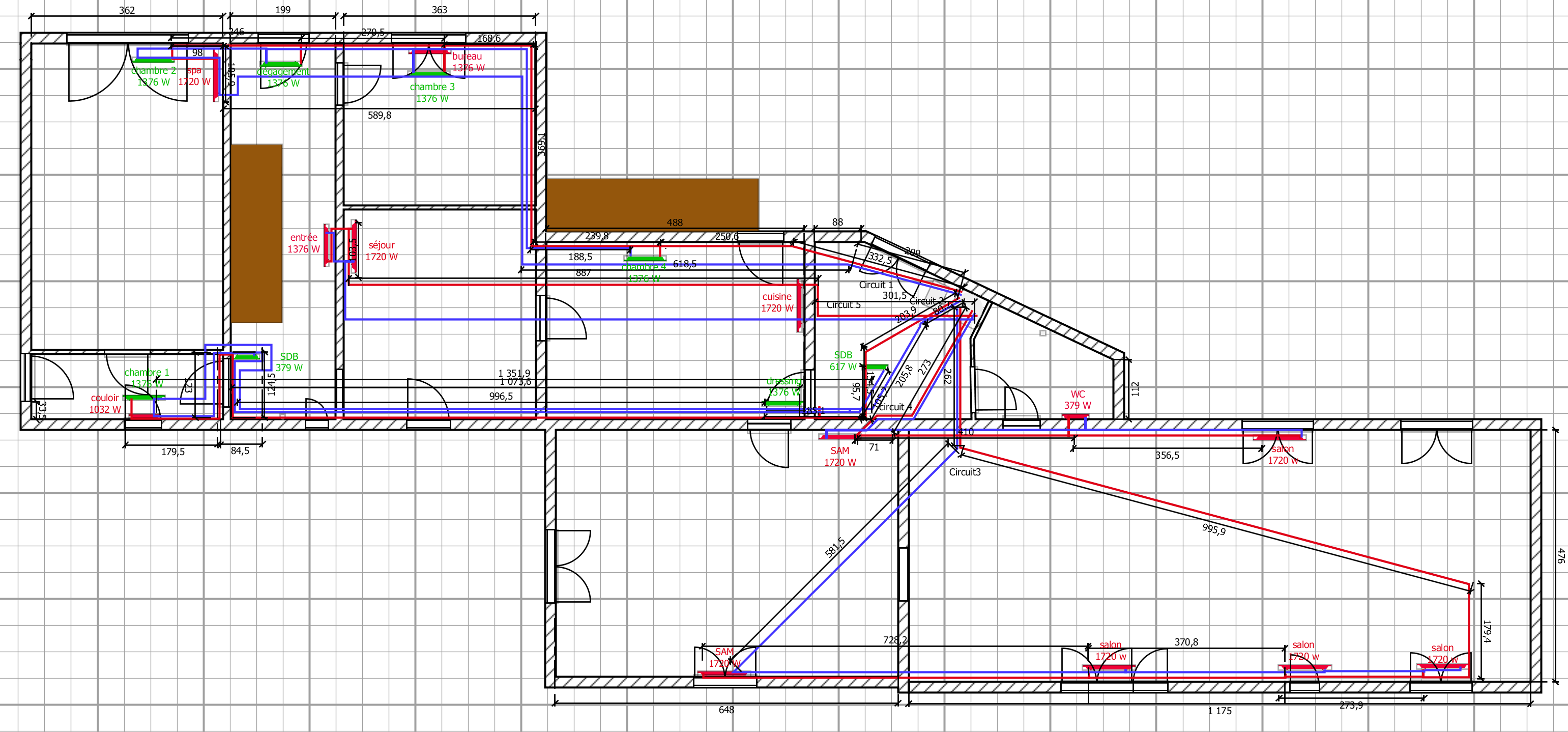

plan radiateurs côté.PNG, 483.71 kb, 3082 x 1438
plan radiateurs côté.PNG 483.71 kb, 139 téléchargements depuis. 27-02-2022

Citer Message 7

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 317

Re : Plan de chauffage méthode Tickelman

Ben ce que vous avez ici c'est plus un moins une boucle de Tickelman, je pense que vous pouvez améliorer, je crois que vous pouvez supprimer la nourrice et partir avec deux réseaux de 20 pour alimenter 50% chaque réseau toujours avec la boucle. Je pense que vous en serez gagnant a tous les niveaux.

Pourriez vous poster un plan avec seulement le radiateurs voir ce que cela donne avec ma distribution a moi.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 8

9 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Plan de chauffage méthode Tickelman

Bonjour Civodul,

Merci de votre intérêt pour mon projet.
Voici le plan demandé.
c'est celui du rez de chaussée.
Quand c'est rouge c'est au RDC et quand c'est vert c'est radiateur positionné en R+1.

Sujets pièces jointes

radiateurs seuls.PNG, 414.94 kb, 3148 x 1483
radiateurs seuls.PNG 414.94 kb, 120 téléchargements depuis. 28-02-2022

Citer Message 9

10 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Plan de chauffage méthode Tickelman

Dites moi Civodul, en parcourant le forum j'étais tombé sur ça:
Jusqu’à 1500 Watts, = Ø 10
De 1500 W à 3300 W = Ø 12
De 3300 W à 5000 W = Ø 14
De 5000 W à 7000 W = Ø 16
De 7000 W à 13000 W = Ø 20
De 13000 W à 19000 W = Ø 23
De 19000 W à 26000 W = Ø 26
De 26000 W à 49000 W = Ø 33
J'avais dimensionner les circuits en pensant que c'était le diamètre intérieur, car moi je vais être en 16 intérieur.
Je ne risque pas de manquer de diamètre en faisant seulement 2 circuits?

Civodul a écrit:

Ben ce que vous avez ici c'est plus un moins une boucle de Tickelman, je pense que vous pouvez améliorer, je crois que vous pouvez supprimer la nourrice et partir avec deux réseaux de 20 pour alimenter 50% chaque réseau toujours avec la boucle. Je pense que vous en serez gagnant a tous les niveaux.

Pourriez vous poster un plan avec seulement le radiateurs voir ce que cela donne avec ma distribution a moi.
