Sujet : Besoin des vrais pros du forum pour mon installation chauffage

Bonsoir à tous,

J'ai beaucoup travaillé sur mes plans de chauffage central à radiateurs.

Là j'ai refait tous mes plans en prenant en compte vos remarques, notamment celles de Civodul et Darius.

J'ai refait le schéma des radiateurs mais aussi le plan d'implantation des radiateurs.

J'ai besoins de vos conseils si vous voyez une anomalie.

Merci d'avance.

Sujets pièces jointes

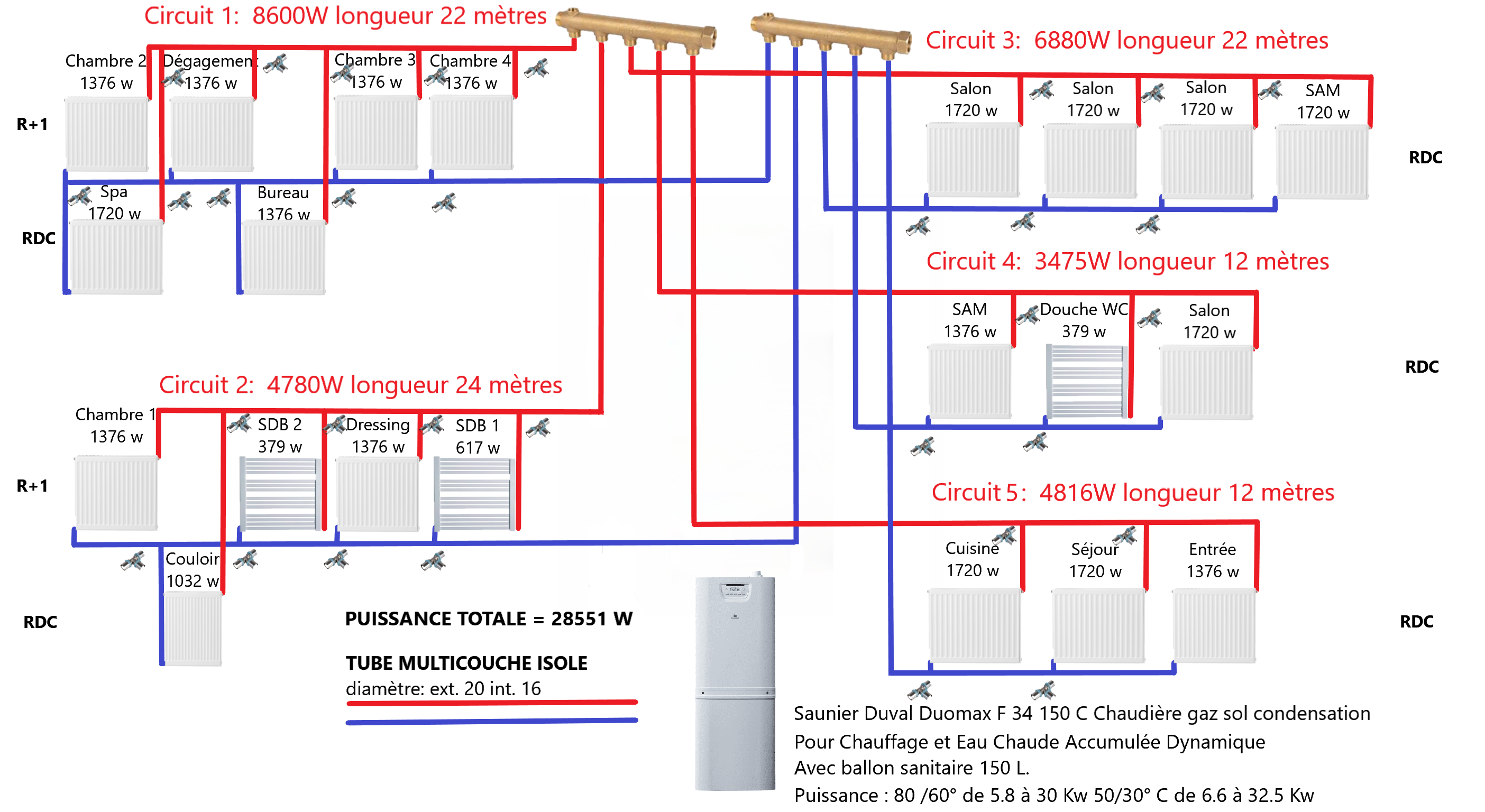

1 plan chauffage central.png, 824.4 kb, 2808 x 1536
1 plan chauffage central.png 824.4 kb, 155 téléchargements depuis. 24-02-2022

2 Dernière modification par Darius (24-02-2022 21:32:29)

Re : Besoin des vrais pros du forum pour mon installation chauffage

Plans de la maison et de l'implantation des radiateurs.

Vous noterez que le circuit 1 et 2 en R+1 plongent parfois pour alimenter 1 ou 2 radiateurs en RDC... Ca va marcher?

Modéré par Darius = suppression de la PJ en double

Sujets pièces jointes

Attachment icône otso zuria RDC V.3.1 radiateurs.pdf 84.39 kb, 127 téléchargements depuis. 24-02-2022

3

Re : Besoin des vrais pros du forum pour mon installation chauffage

Je n'ai pas pu supprimer le fichier en doublon.

Voici le plan R+1

Sujets pièces jointes

Attachment icône otso zuria R+1 V.3.1 radiateurs.pdf 62.78 kb, 119 téléchargements depuis. 24-02-2022

4

Re : Besoin des vrais pros du forum pour mon installation chauffage

Bonjour.
Avez vous prévu de passer dans le faux plafond du RDC et distribuer vers le bas et vers le haut?
Quelques précision supplémentaires de la configuration aideraient grandement.

D'une manière generale le schéma est bien en conséquence dans la réalité ça l'est certainement moins, je m'explique.

Imaginez vous, vous sortez de la chaufferie pour aller au premier étage alimenter une nourrice, vous redescendez pour alimenter un radiateur, C'est pas top mais bon... Quand on peux pas faire autrement on s'adapte.

Mais si vous redescendez du premier pour venir alimenter un réseau avec plusieurs radiateurs vous risques vraiment de rencontrer des soucis de circulation (circuits 4 et 5) en plus vous avez un réseau que est énorme en longueur mais aussi en nombre de radiateurs.

Sincèrement je pense qu'il doit avoir moyen de distribuer autrement, quitte a ne pas utiliser de nourrice ou alors la placer a un autre endroit.

Je pense vraiment que votre réalisation mérite vraiment la visite d'un pro afin de peaufiner les passages (distribution).
Parce que vous n'avez pas le droit a l'erreur, si vous faites une installation et a la fin, vous rencontrez des soucis de circulation, ça serait vraiment dommage. Et vous direz que c'est de notre faute n'est-ce pas?☻

En résumé, pour ma part j'aimerais beaucoup vous aider, (en plus j'adore ca) mais votre réseau est trop important pour que moi ou les autres intervenant prennent le risque de valider sans voir la configuration.
Une particularité, pour alimenter tout ce beau monde, vous devez utiliser au minimum du 20/26 en sortie de chaudière.
A bon entendeur.

5 Dernière modification par 45Jose (25-02-2022 10:35:50)

Re : Besoin des vrais pros du forum pour mon installation chauffage

bonjour

le principe et fonctionnel mais pour optimiser le fonctionnement des radiateurs en terme d'équilibrage, le meilleurs moyen est de les raccorder comme vous faites en distribution Parapluie mais ajouter la méthode TICKELMAN.
le principe c'est que par colonne ou ligne d'alimentation, le premier radiateur qui est alimenté par le départ est le dernier alimenté sur le retour.
je sais pas si la configuration sur place si prête mais à réfléchir ....

JR

6 Dernière modification par Darius (25-02-2022 19:31:10)

Re : Besoin des vrais pros du forum pour mon installation chauffage

un exemple

Modéré par Darius = Modification de l'image

Sujets pièces jointes

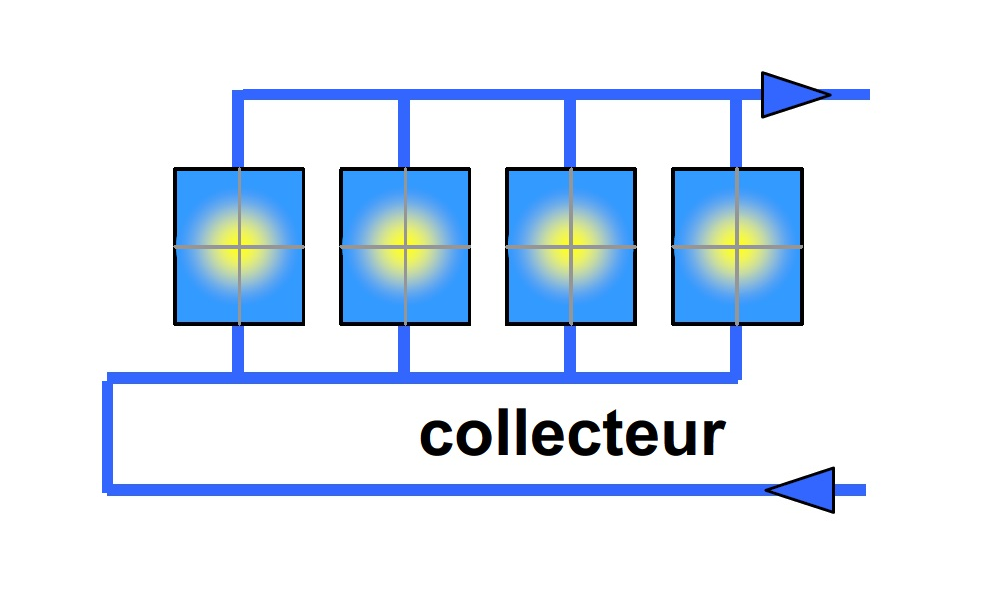

Boucle tickelman.png, 129.19 kb, 1000 x 590
Boucle tickelman.png 129.19 kb, 110 téléchargements depuis. 25-02-2022

JR

7 Dernière modification par jph (25-02-2022 14:08:40)

Re : Besoin des vrais pros du forum pour mon installation chauffage

Merci RUAJOSE,

Si j'ai bien compris ce système il faut que j'amène le retour à l'extrémité de mon circuit pour revenir vers le premier radiateur du circuit, ça me fait doubler la longueur du circuit dans ce cas là?

Je précise que j'équipe l'ensemble des radiateurs de robinets thermostatique.

8 Dernière modification par jph (25-02-2022 14:03:58)

Re : Besoin des vrais pros du forum pour mon installation chauffage

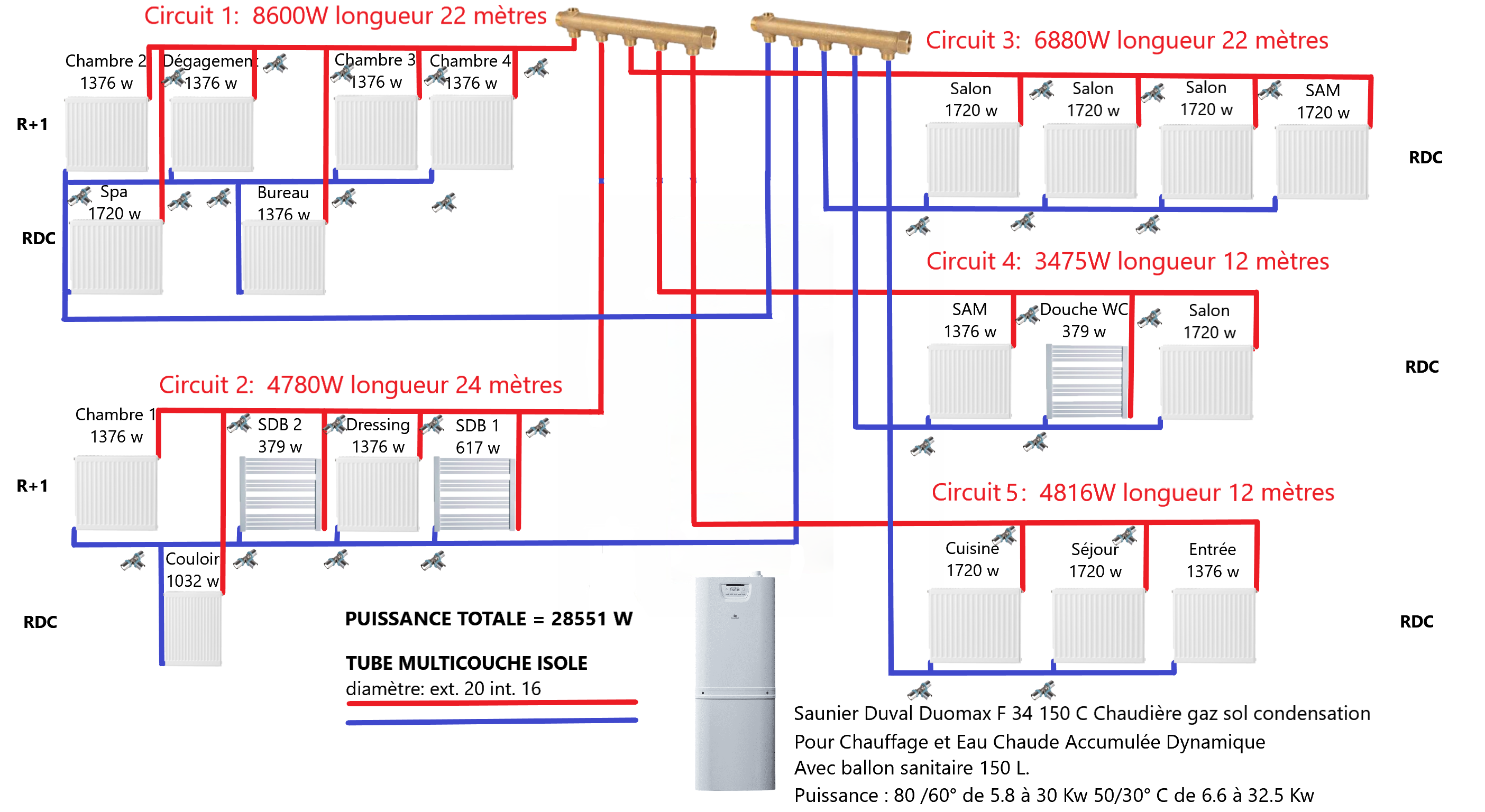

J'ai pas refait tous les circuits mais seulement le premier sur le schéma pour savoir si j'ai bien compris la méthode Tickelman

Dans cet exemple je serais à mon sens obligé de tirer 20 m de tube en plus.

Sujets pièces jointes

Sans titre.png, 824.26 kb, 2808 x 1536
Sans titre.png 824.26 kb, 118 téléchargements depuis. 25-02-2022

9

Re : Besoin des vrais pros du forum pour mon installation chauffage

Bonjour Darius,

J'habite une maison avec une installation en monotube cuivre de 40 ans, qui alimente 9 radiateurs en fonte.

Les radiateurs du bas sont alimentés depuis le haut avec des plongées de 3,4 m car il y a beaucoup de hauteur sous plafond et ça fonctionne très bien.

Vous pensez que réfléchir avec une installation de ce type serait plus adéquate?

Darius a écrit:

Bonjour.
Avez vous prévu de passer dans le faux plafond du RDC et distribuer vers le bas et vers le haut?
Quelques précision supplémentaires de la configuration aideraient grandement.

D'une manière generale le schéma est bien en conséquence dans la réalité ça l'est certainement moins, je m'explique.

Imaginez vous, vous sortez de la chaufferie pour aller au premier étage alimenter une nourrice, vous redescendez pour alimenter un radiateur, C'est pas top mais bon... Quand on peux pas faire autrement on s'adapte.

Mais si vous redescendez du premier pour venir alimenter un réseau avec plusieurs radiateurs vous risques vraiment de rencontrer des soucis de circulation (circuits 4 et 5) en plus vous avez un réseau que est énorme en longueur mais aussi en nombre de radiateurs.

Sincèrement je pense qu'il doit avoir moyen de distribuer autrement, quitte a ne pas utiliser de nourrice ou alors la placer a un autre endroit.

Je pense vraiment que votre réalisation mérite vraiment la visite d'un pro afin de peaufiner les passages (distribution).
Parce que vous n'avez pas le droit a l'erreur, si vous faites une installation et a la fin, vous rencontrez des soucis de circulation, ça serait vraiment dommage. Et vous direz que c'est de notre faute n'est-ce pas?☻

En résumé, pour ma part j'aimerais beaucoup vous aider, (en plus j'adore ca) mais votre réseau est trop important pour que moi ou les autres intervenant prennent le risque de valider sans voir la configuration.
Une particularité, pour alimenter tout ce beau monde, vous devez utiliser au minimum du 20/26 en sortie de chaudière.
A bon entendeur.

10

Re : Besoin des vrais pros du forum pour mon installation chauffage

Bonjour.

Je n'ais pas dit que ça ne fonctionnerais pas, j'ai mis en garde des contraintes possibles, ne connaissant pas la configuration de l'installation, car par expérience je peux vous dire que bien souvent l'eau a du mal a descendre, elle a plutot tendance a monter et favoriser les radiateurs de l'étage (selon configuration) au détriment des réseaux en contre-bas en particulier sur les installations avec beaucoup de radiateurs.

Mais je suis rassuré car JR a apporté la solution.
Je confirme bien que ce que vous avez modifié sur le circuit 1 est bien ce qui propose JR qui est décrit aussi dans cette page: https://blogs.plombiers-reunis.com/chau … teurs.html
