Oui c'est bien, je pense que vous pouvez envisager du 16/20 pour les trois distributions.
20/26 entre la chaudière et nourrice OK.
j'ai prévu un diamètre important pour la distribution car les circuits font plus de 50 ml avec des traversées de pièces en remontées en plafond et j'ai peur des pertes de charges.
Je vais essayer de faire des plans précis.
Bonjour à tous.
Voici le réseau de chauffage central en multicouche que j'envisage pour chauffer une bâtisse de 280 m².
J'attends vos conseils et remarques.
Etant novice, j'ai peur des pertes de charge car ayant beaucoup d'ouvertures et de portes fenêtres je suis obligé de faire des montagnes russes en passant par le plafond pour traverser certaines pièces, alors j'ai surdimensionné la distribution en espérant que ça suffise au bon fonctionnement des circuits.
Je vous joins les plans.
Merci d'avance.

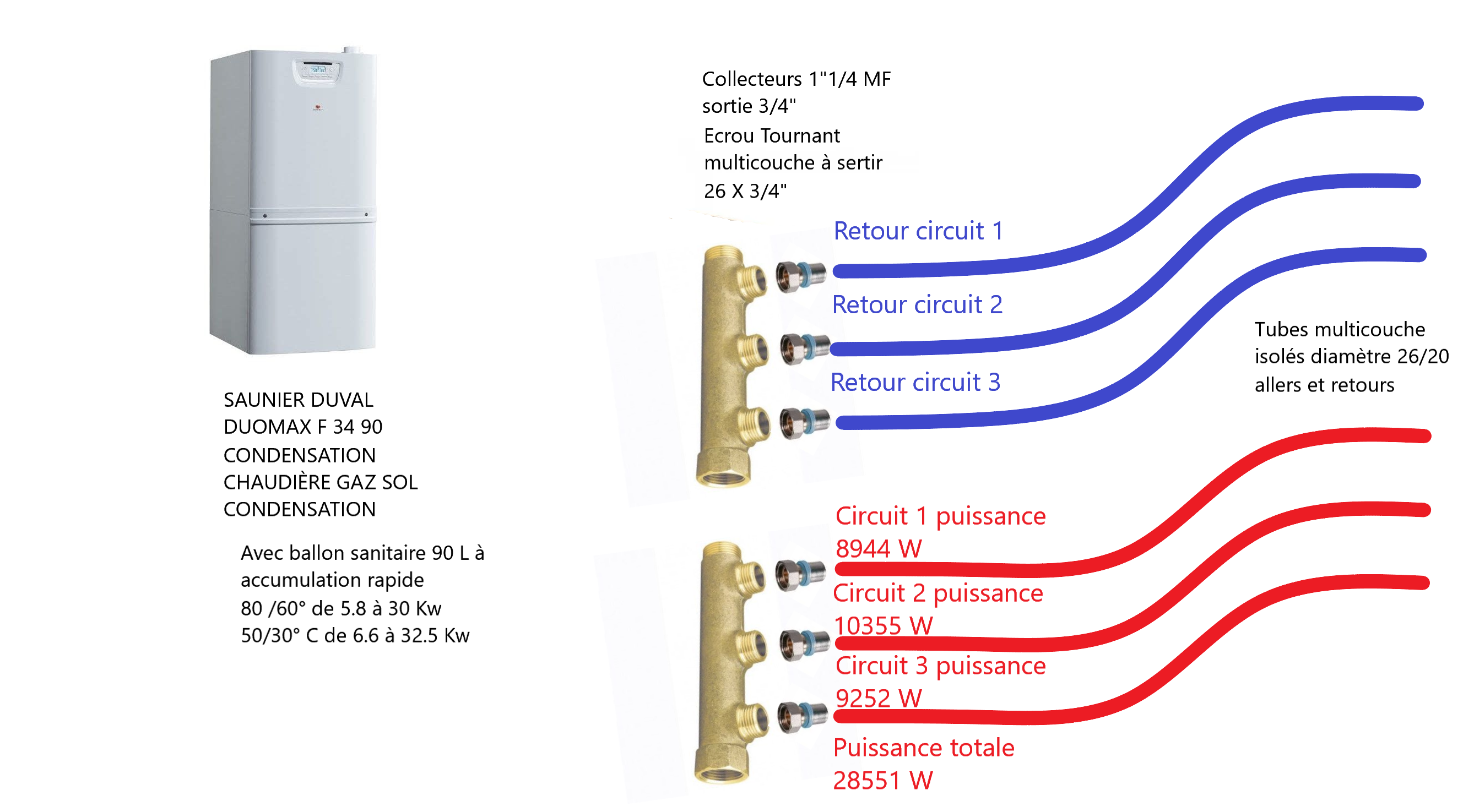

1 chaudière.png 582.31 kb, 94 téléchargements depuis. 06-02-2022

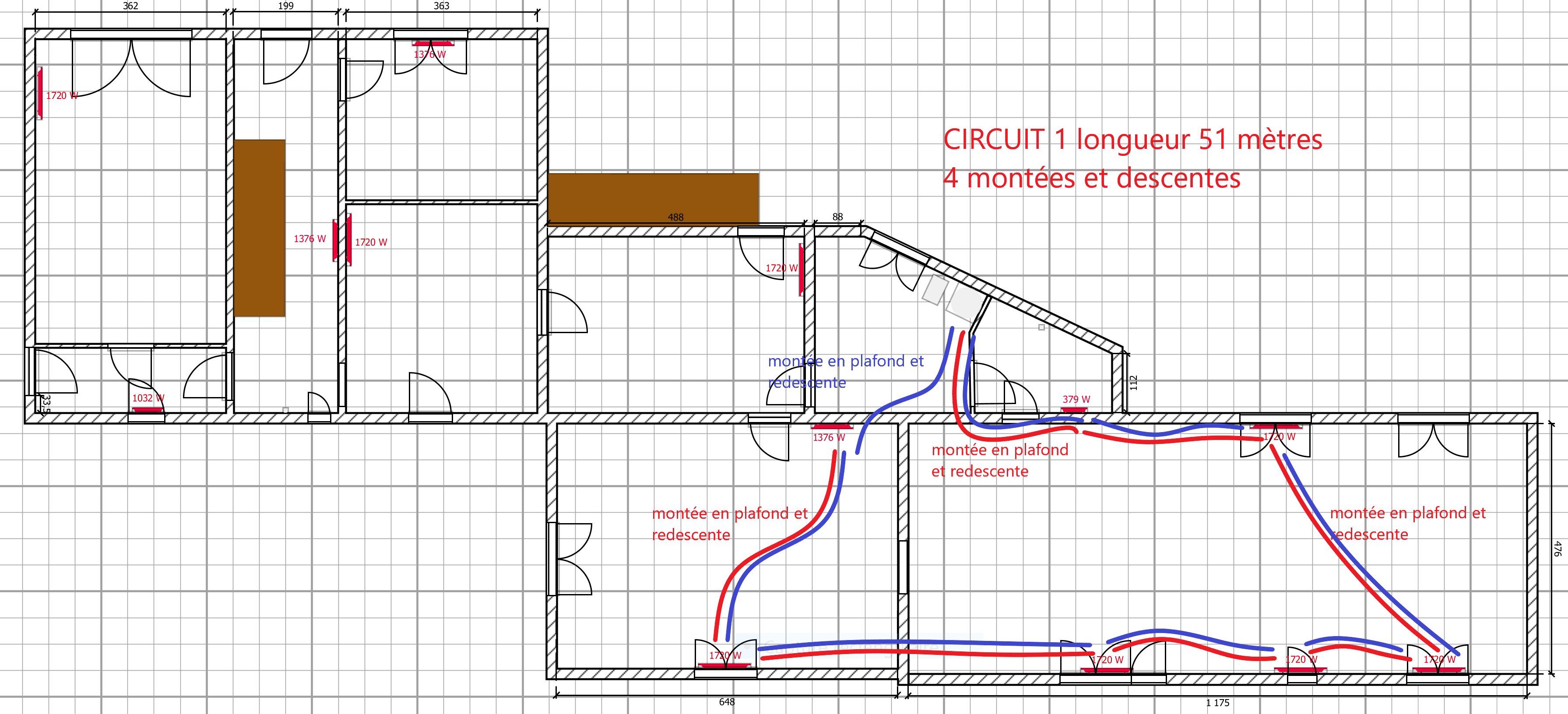

plan circuit 1 RDC.png 377.14 kb, 94 téléchargements depuis. 06-02-2022
plans suite...

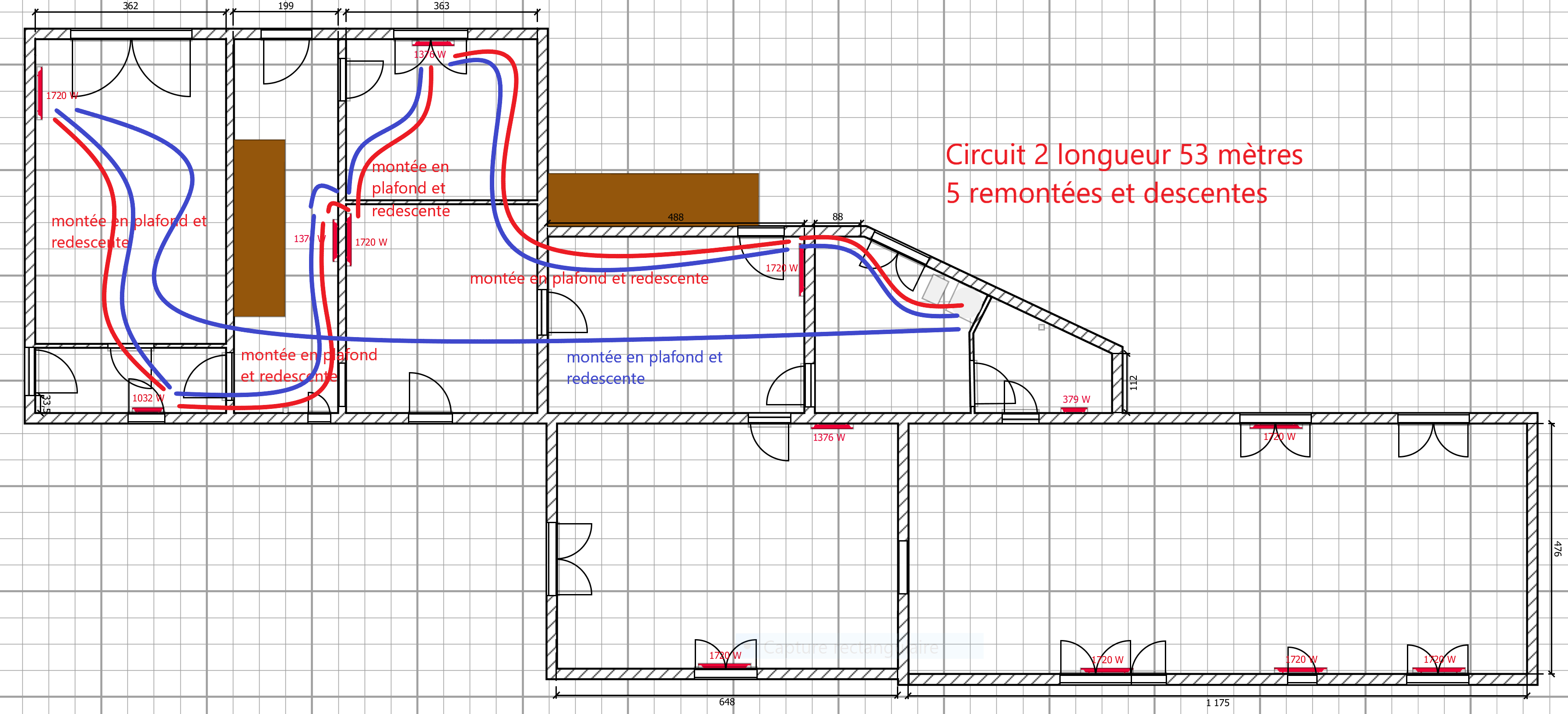

plan circuit 2 RDC.png 435.5 kb, 100 téléchargements depuis. 06-02-2022

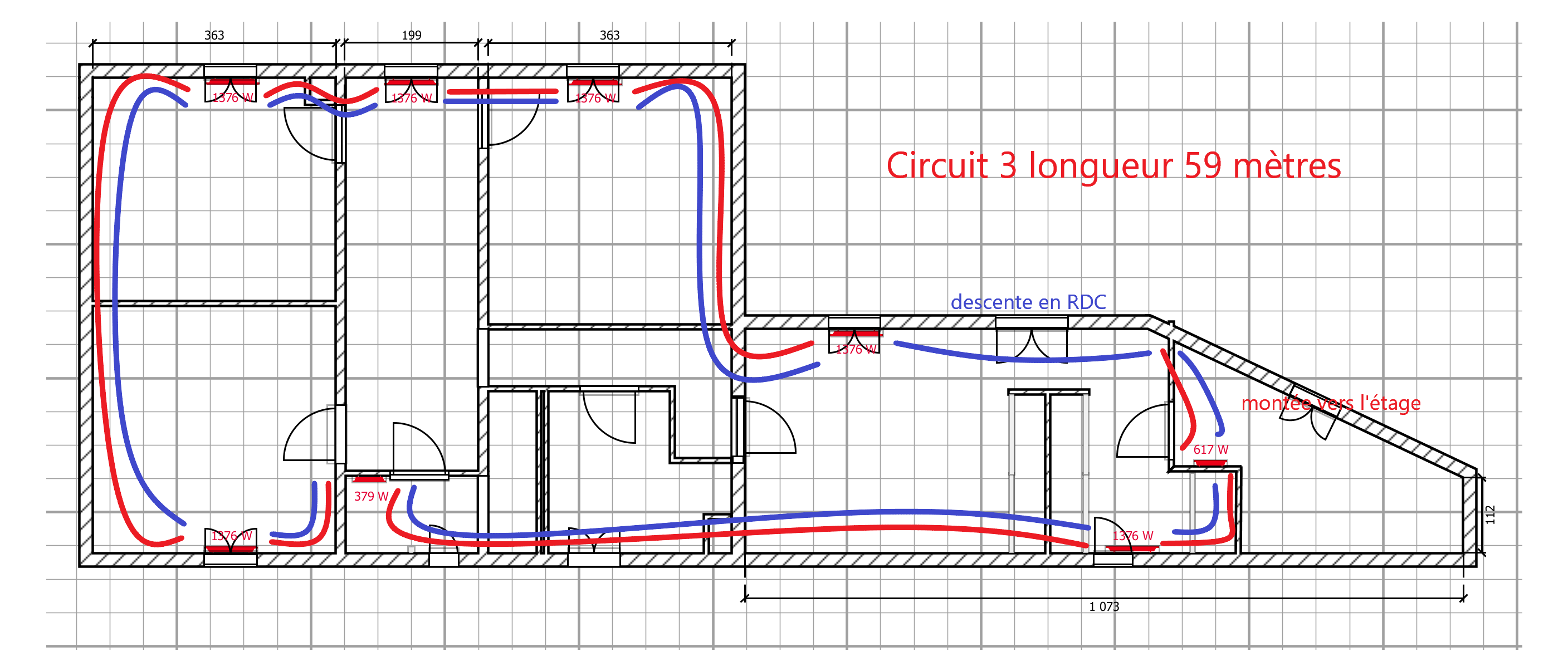

plan circuit 3 R+1.png 247.48 kb, 95 téléchargements depuis. 06-02-2022
Bonjour.
Avec toutes ces montés et descentes votre circuit ne fonctionnera pas, c'est quasiment impossible.
Sortez de la chaudière vers le bas ou vers le haut.
Cheminez en partie basse ou au plafond comme cela vous arrange mais faites un circuit droit.
Sur ce circuit vous faites des piquages pour alimenter vos radiateurs au dessus ou en dessous.
Mais un aucun cas il faut monter et descendre comme vous l'indiquez.
Si vous distribuez par le bas, vous ne pouvez pas faire des remontés pour contourner les portes.
Je n'ais pas compris pourquoi vous avez une seule ligne bleue sur certains tracés et pourquoi vous avez double départ pour un seul réseau.
Il y a des dizaines de schémas sur ce forum avez vous pris un peut de temps pour vous y inspirer.
Merci pour vos commentaires.
J'ai regardé quelques schémas mais manifestement j'ai pas encore tout compris.
Pour les montées et descentes je me doutais bien qu'il y avait un problème.
Je revois ma copie...
Je crois avoir compris mon erreur je parle sous votre contrôle.
J'ai vu au préalable de super schéma avec des nourrices immenses et plein d'aller et retour.
Si j'ai bien compris ce que vous vouliez me dire sur la remarque du double réseau c'est qu'en fait c'est le même tube qui va amener l'eau chaude dans le radiateur puis le la reprendre en sortie pour aller alimenter le radiateur suivant sur le circuit et ainsi de suite jusqu'au retour vers la nourrice qui repart dans le cœur de chauffe de la chaudière?
En rez de chaussée je suis obligé de me fixer en hauteur car j'ai trop de portes.
donc à chaque radiateur je vais devoir descendre et remonter avec des tés...
Sur des circuits aussi long je ne risque pas de manquer de pression pour avoir une circulation impeccable de l'eau?
à moins que ce soit comme ça qu'il faut que je réfléchisse

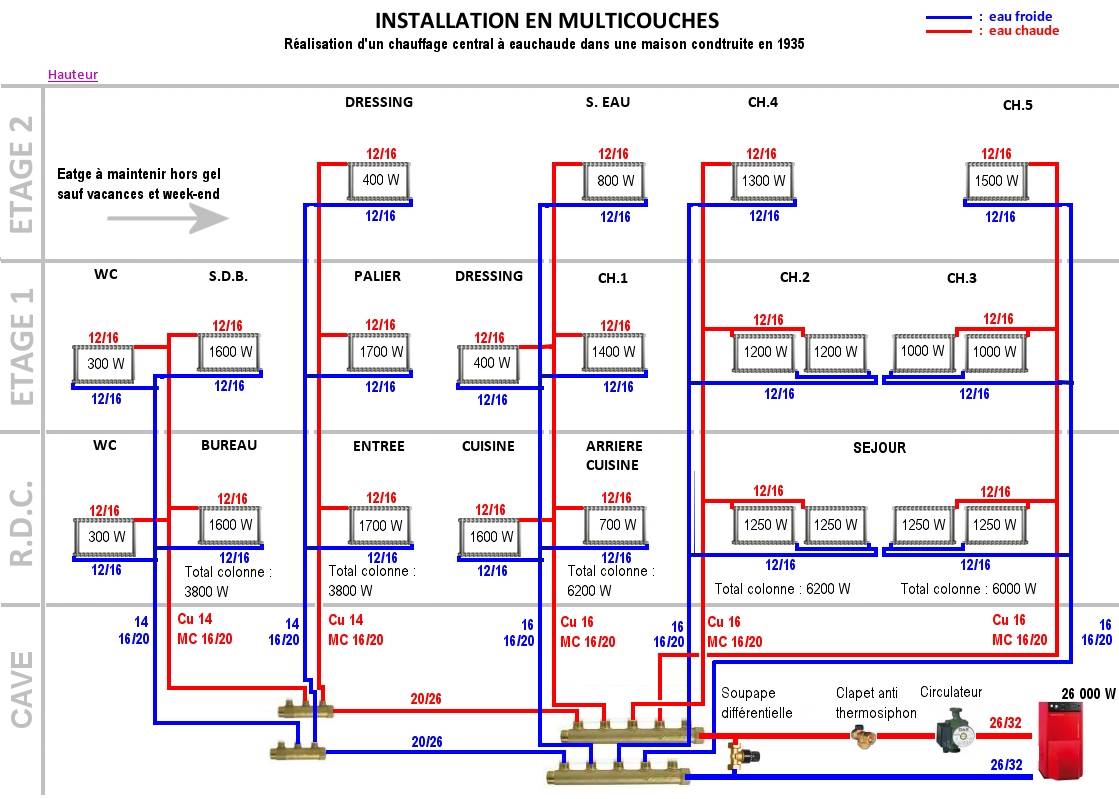

1373990506-1353366850-chauffage-central-fioul--retourinverse-01.jpg 135.39 kb, 97 téléchargements depuis. 06-02-2022
