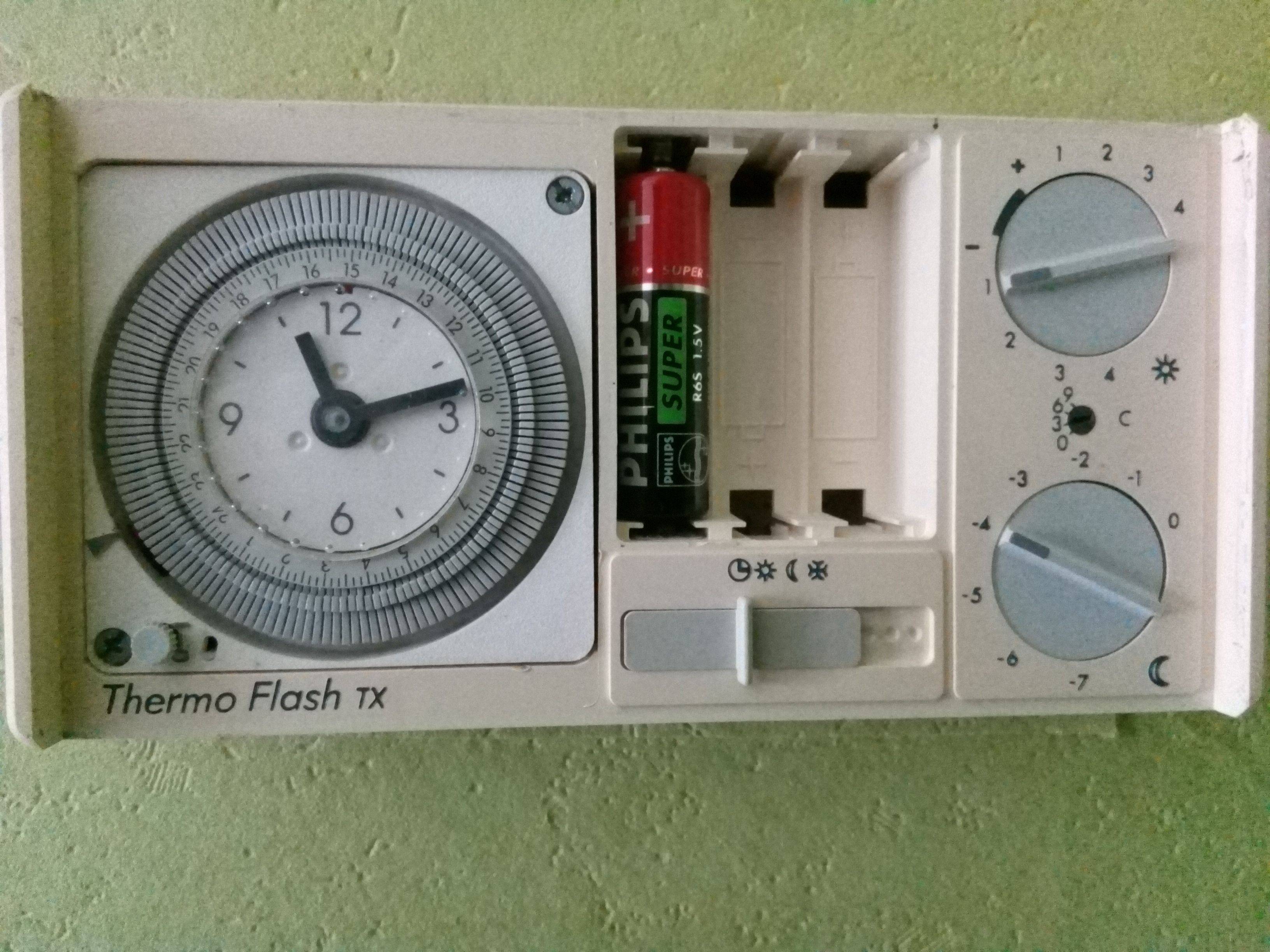

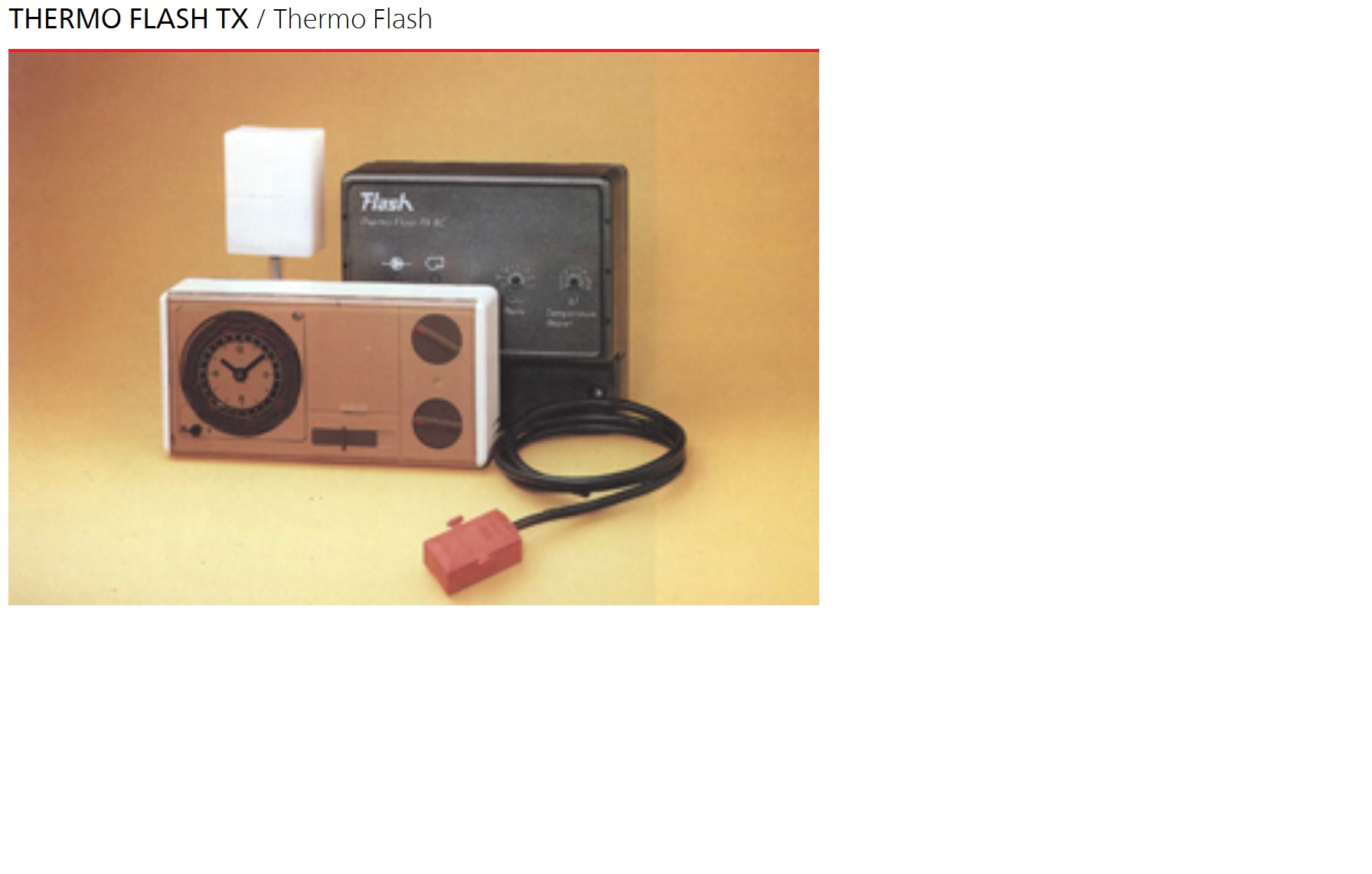

Thermo Flash TX

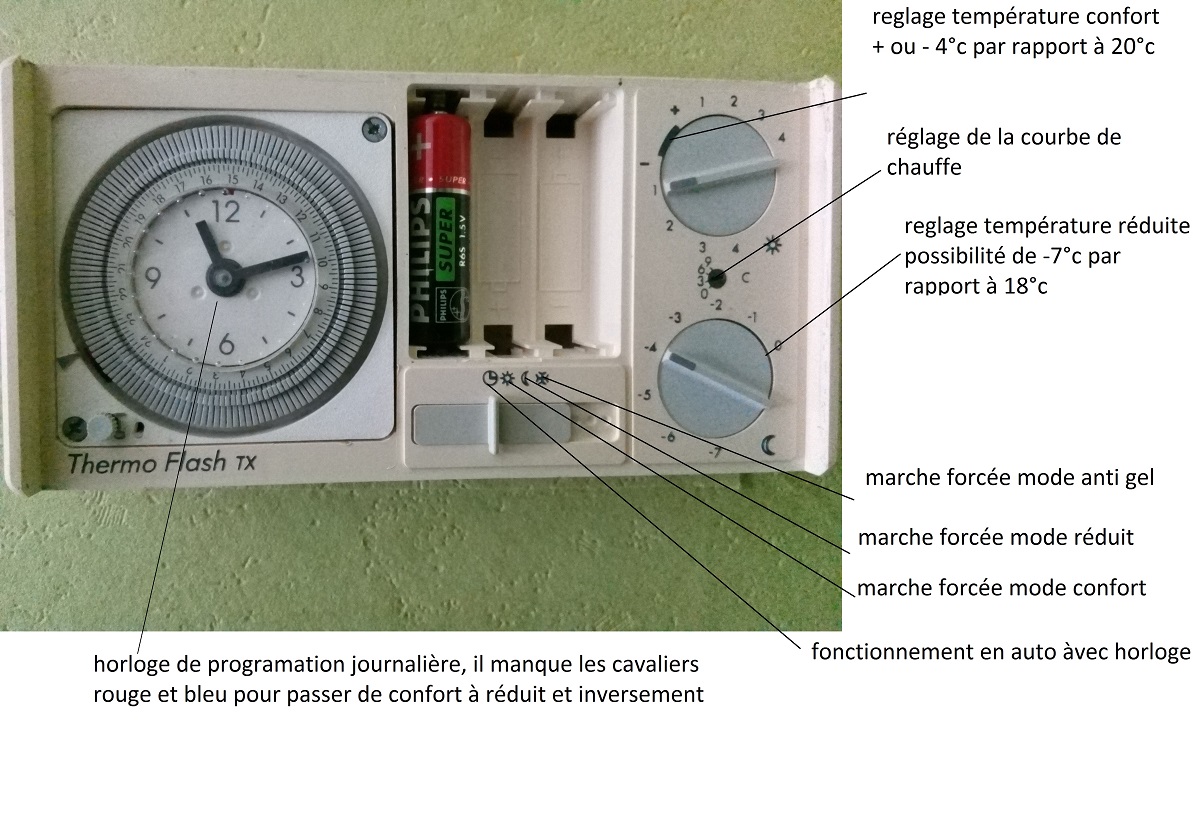

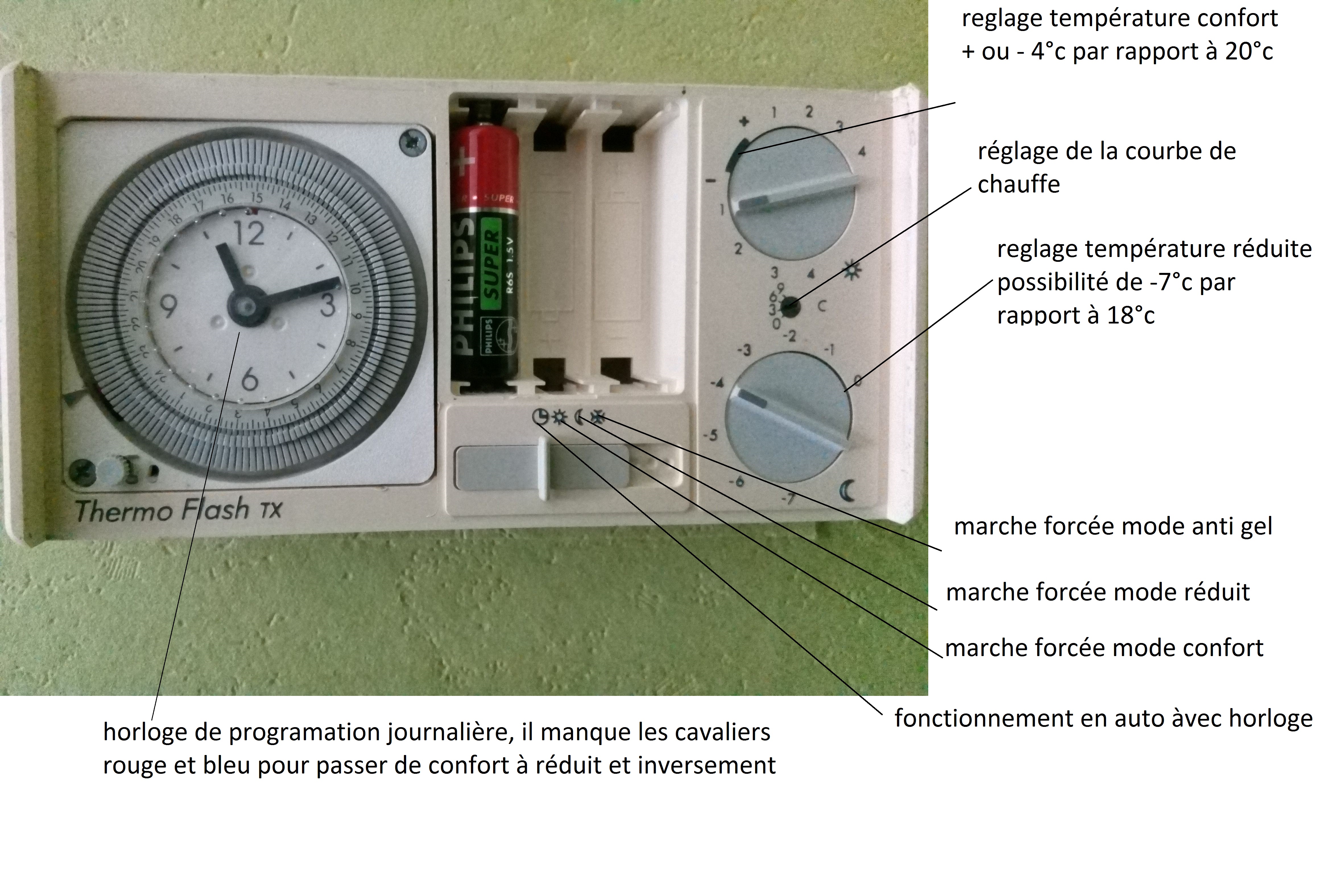

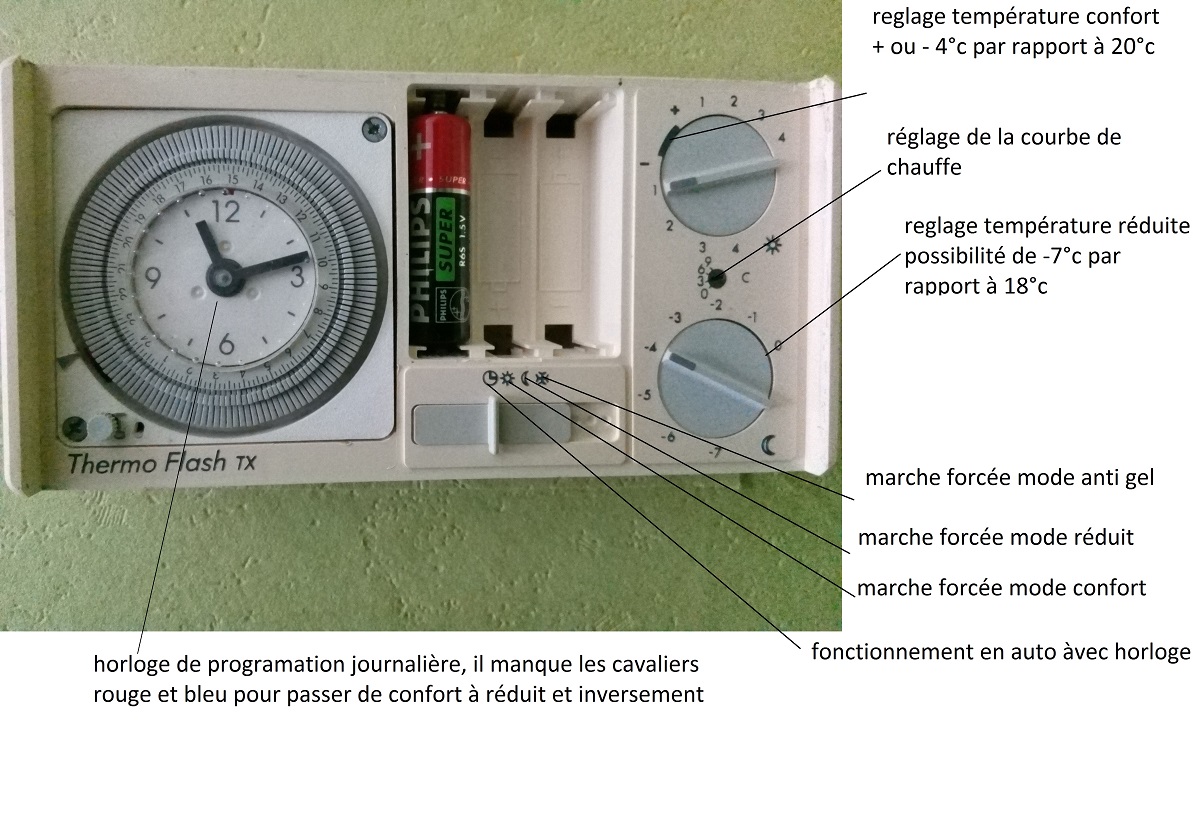

Merce RJ pour ces explications, j'avoue que je n'avais pas compris les affichages des molettes de droite.
Pour les cavaliers rouge et bleu je ne vois pas ou ils peuvent se monter.
je croyais qu'il fallait écarter les cavaliers pour definir la position confort.

Pour l'horloge,  il y a un repère en bas a gauche de l'horloge, est-ce qu'il correspond au point de déclanchement et la bague des heures tourne avec l'horloge? ou la bague avec les heures n'est pas a sa place? Parce que la il est 23h10 sur l'horloge et sur la bague ce qui me laisse croire que la bague tourne.

Excusez moi pour toutes ces questions mais je voulais comprendre.

@Oscar pouvez vous poster une image de votre boitier complémentaire qui regule le bruleur et la vanne du plancher chauffant.
J'avoue que je suis curieux sur ce sujet.

Bonjour,
Merci messieurs de vous intéresser à ma requête.

@ RUAJOSE
Merci pour la précision de la température de référence 20°. Grace aux pictogrammes j'avais bien intuité les réglages T° confort et T°réduit.
Là ou je me suis planté c'est sur le curseur du centre, je pensais que c'était le réglage à partir duquel il fallait ajouter T° confort ou T° réduit. C'est à dire 20° +/-, 23° +/-, 26° +/-, 29° +/-.
Je ne pensais pas que c'était le réglage de la courbe de chauffe.

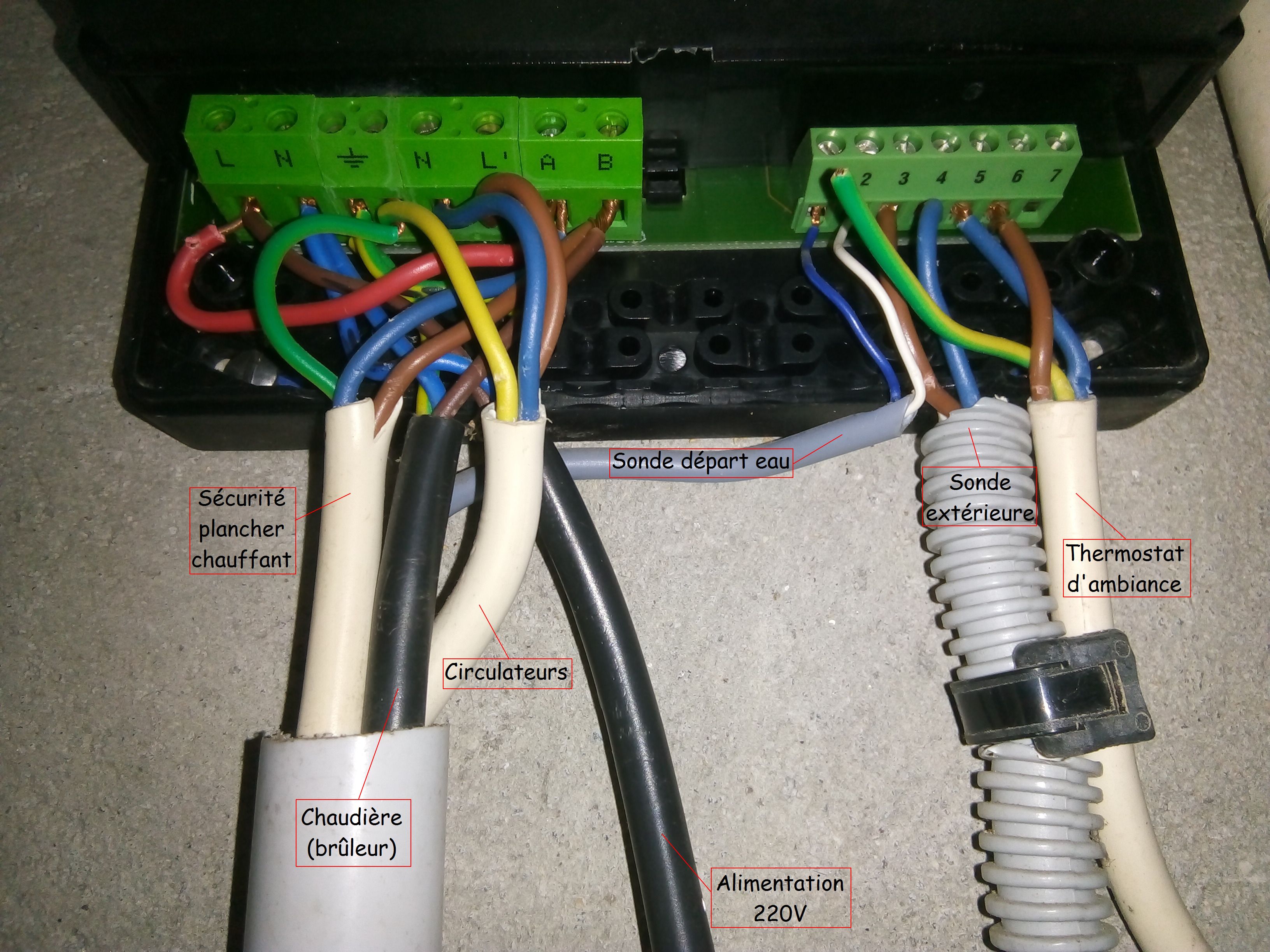

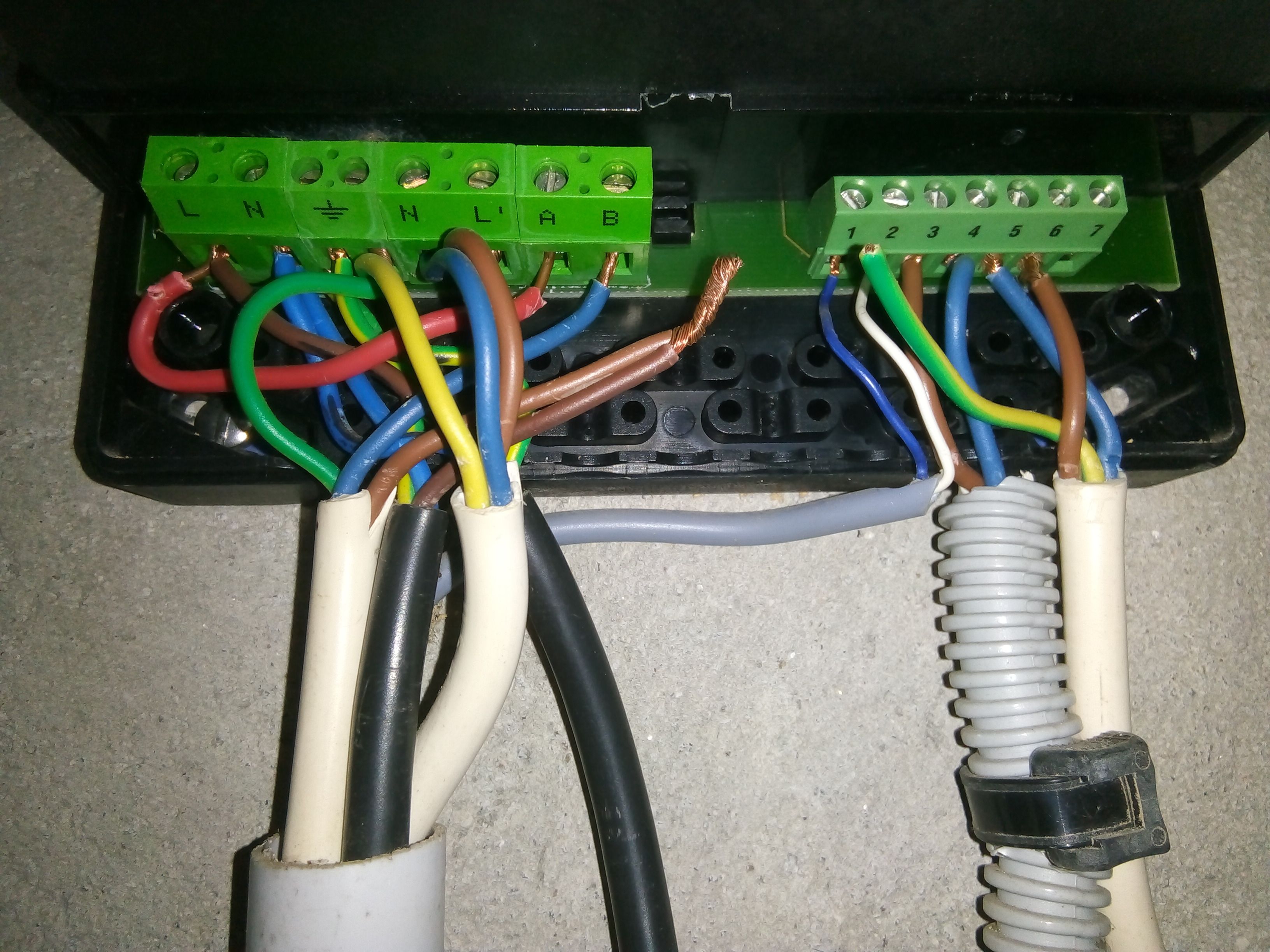

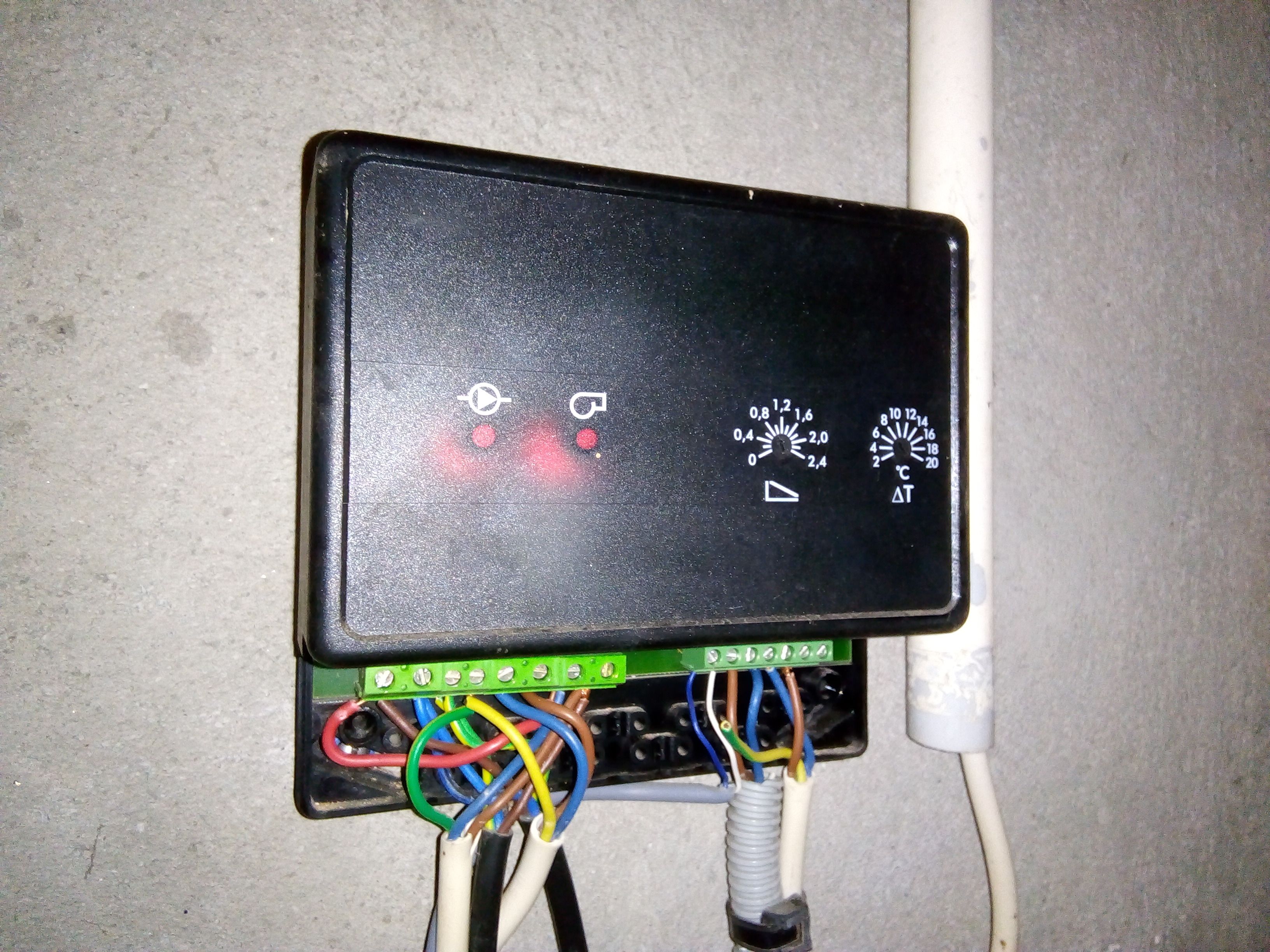

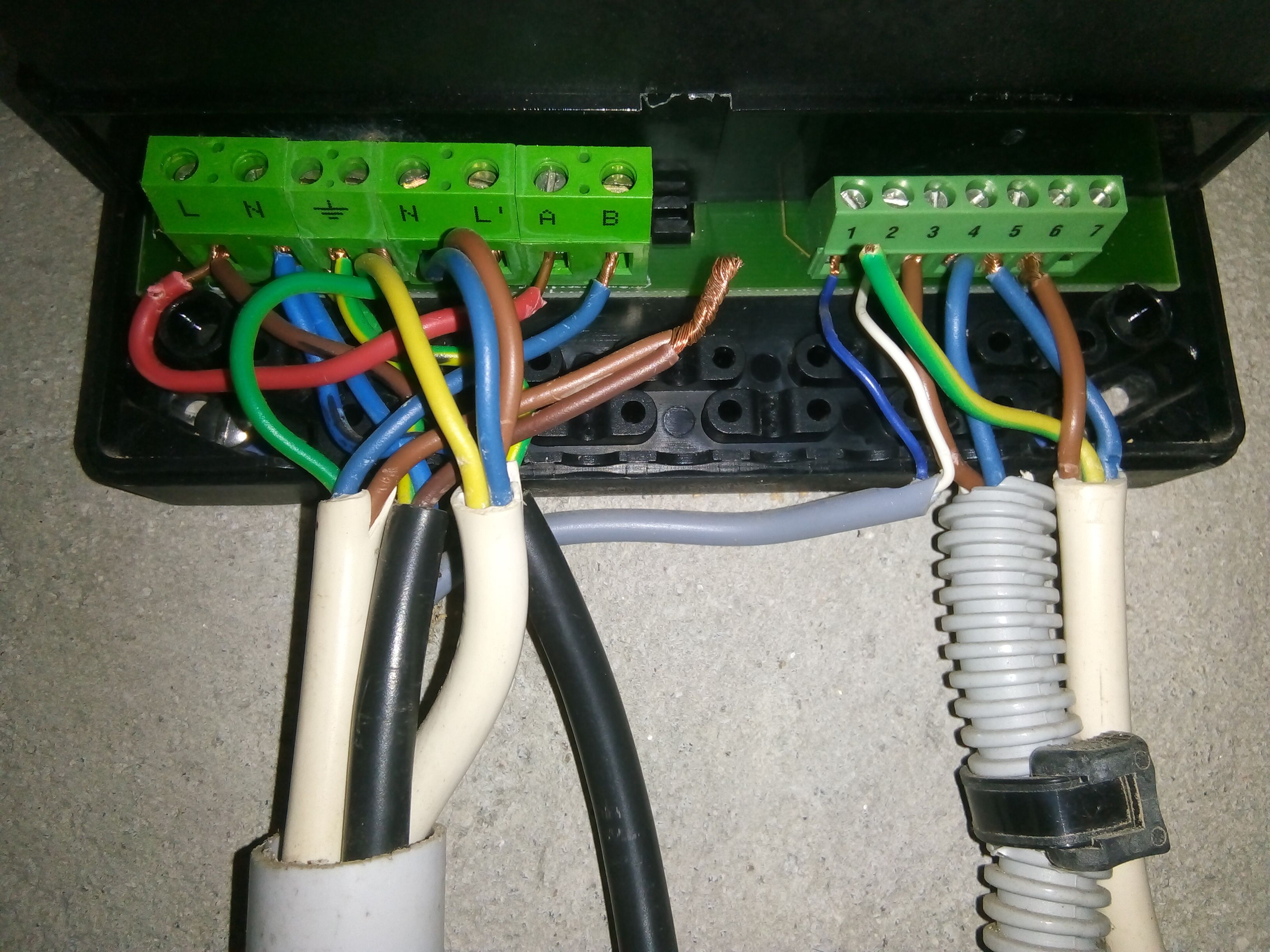

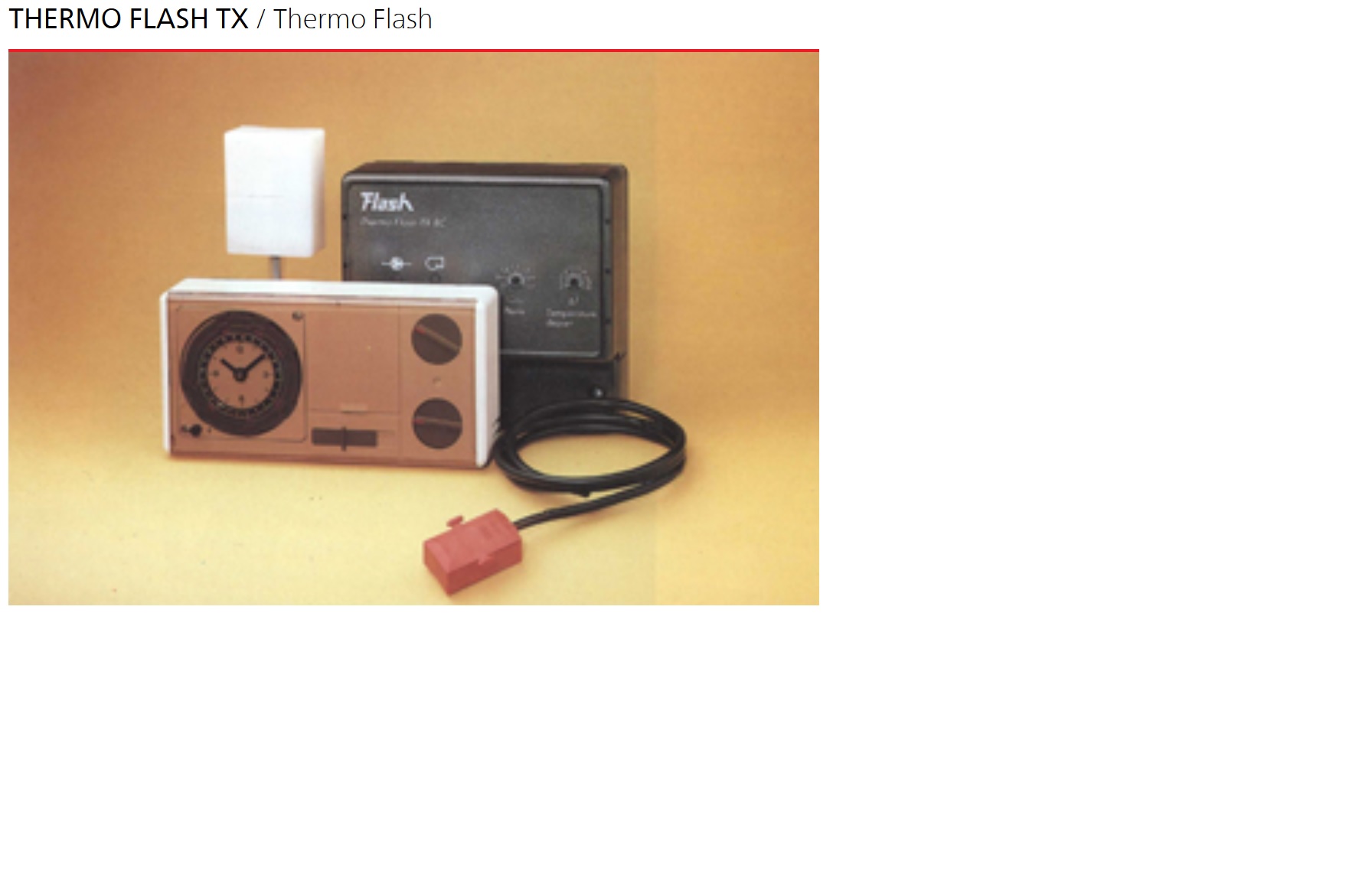

Le Boitier à l'arrière plan sur la photo 2 c'est le régulateur climatique. Sur son bornier de raccordement sont connectés :
- L'entrée 220V.
- La sortie 220v pour alimenter la chaudière.
- La sonde T° de départ eau.
- La sonde T° extérieure.
- Les circulateurs branchés en //.
- La sécurité plancher chauffant.
Il commande :
- Les deux circulateurs simultanément.
- La vanne gaz de la chaudière.

@El-homari

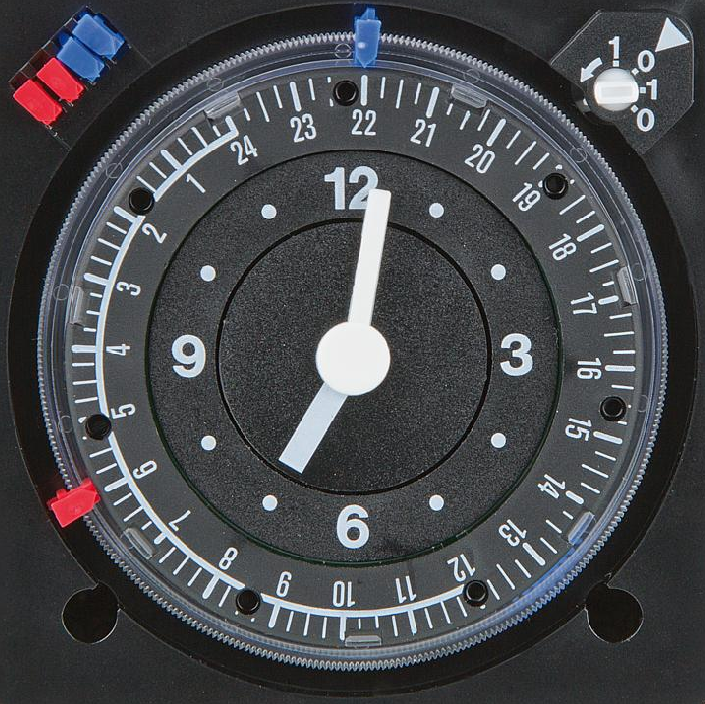

Il n'y a pas de cavalier à ajouter, il faut faire glisser les curseurs sur la couronne horaire.
La flèche en bas à gauche est bien le repère de déclenchement.
La couronne horaire tourne avec l'horloge.
Le boitier ne commande pas de vanne PC, elle est inexistante.
Le couplage entre le primaire et le secondaire est fait par un échangeur thermique. Le delta T° entre le primaire et le secondaire est de 25°C à 30°C.

Deux problèmes sont présents sur la régulation de cette installation :
- Lorsque la température de consigne est atteinte, le voyant "bruleur" s'éteint, mais la chaudière continue à chauffer. La vanne gaz n'est donc pas pilotée correctement.
- Les circulateurs sont coupés alors que la chaudière vient juste d'arrêter de chauffer.

Résultats :
- Avec l'inertie thermique le corps de chauffe prend 20°C de plus.
- Ensuite par conduction thermique, la sécurité du PC s'actionne.
Quand la température est revenue "à la normale", la régulation remet en route circulateurs et chaudière, mais limite la température de chauffe à 20°C sous la consigne de l'aquastat.
Pour retrouver la température consigne de l'aquastat il faut réarmer la sécurité PC.

Je ne comprend pas pourquoi la régulation coupe les circulateurs si tôt alors que la chaudière viens juste de finir un cycle de chauffe. Cela provoque une surchauffe du corps de la chaudière.

Ceci explique ma demande de notices et schémas pour tenter de comprendre avant de remplacer cette régulation par une plus récente à condition de la trouver.
