Sujet : Pb de chauffage d'eau sanitaire sur Saunier Duval isomax F 28 e 1

Bonjour,
J'ai récemment changé l'echangeur à plaques de l'eau sanitaire de ma chaudiere.
Depuis ce changement, impossible d'avoir de l'eau chaude sanitaire. Je met la chaudiere en mode production d'eau chaude , la chaudiere chauffe, l'eau circule (apparemment) puis la chaudiere se met en défaut 06 FF (a priori probleme de sonde CTN2).

NB : J'ai eu un doute lors de la mise en place de l'echangeur, la position iniquant haut en haut conduisait à des fuites, l'inversion a permis d'obtenir une étanchéité (Les chevrons vont de gauche à droite).
NB : J'ai aussi du sur la même période changer la carte électronique à cause d'une fuite par rupture du groupe hydraulique. Il est possible qu'il y ait un défaut de configuration (ou de connection) sur la carte malgré l'attention que j'ai pu y apporter.
NB : la partie chauffage fonctionne parfaitement.

Merci de votre aide.

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Pb de chauffage d'eau sanitaire sur Saunier Duval isomax F 28 e 1

Bonjour.

Il existe plusieurs modèles d'échangeurs, il est probable que l'échangeur indiqué ne soit pas le bon.

La sonde CTN2 équivaut a la sonde sur la boucle de chauffage, si l'échangeur ne permets pas l'échange correct cela fini par surchauffer et ça rentre en conflit.

La CTN1 étant prioritaire demande la production alors que CTN2 détecte une surchauffe.

Je pense que vous devriez vérifier cet échangeur avant d'aller plus loin.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de JMPC21

  • JMPC21
  • Apprentis
  • Déconnecté
  • Inscrit : 23-03-2021
  • Messages : 2

Re : Pb de chauffage d'eau sanitaire sur Saunier Duval isomax F 28 e 1

Bonjour,

Merci beaucoup de votre réponse et de votre aide.
J'ai vérifié par rapport à ma commande et cela me semble OK.
Chaudière Isomax F28E2 n°0300140050
et échangeur commandé ici https://www.dispart.fr/p/pieces-detache … 0-A1163956

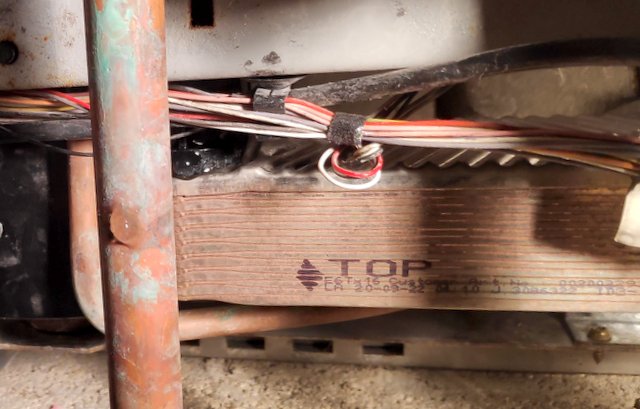

Apres comme vous pouvez le vérifier sur la photo (vue de dessous) la dénomination TOP se trouve en bizarrement en dessous . Inverser le sens conduit à des fuites sur les raccords (peut etre à refaire). Les chevrons semblent dans le bon sens par rapport à la notice.

Je pense que vais le démonter pour voir comment il fonctionne.
Merci de votre aide et de votre expérience.

Sujets pièces jointes

1-2020-12-024.jpg, 60.76 kb, 640 x 409
1-2020-12-024.jpg 60.76 kb, 156 téléchargements depuis. 24-03-2021

Citer Message 3

  • Inscrit : 14-06-2008
  • Messages : 1 212

Re : Pb de chauffage d'eau sanitaire sur Saunier Duval isomax F 28 e 1

Bonjour.

Je ne pense pas que les sens des chevrons soit important.
Si l'estampillage top est en bas cela veut dire que l'échangeur est monté a l'envers.
Si dans le bon sens vous ave une fuite, c'est parce qu'il y a un autre soucis.

Peut etre le carter qui est déformé ou un joint abimé.

Certains échangeurs ont deux grands orifices pour le chauffage et deux petits pour l'eau, peut etre que c'est pas votre cas.
