Sujet : Jonction radiateurs suspecte

Bonjour

Me voilà face à une installation des années 70, dans le nouveau logement de ma maman, que je trouve très atypique, voir jamais vu, avec un changement de radiateurs et de chaudière assez rècent.
Une jonction à été effectuée entre l arrivée et la sortie sur chaques radiateurs, le problème est que l'on se retrouve avec des radiateurs qui ne chauffent pas et bien-sûr une chaudière qui tourne constamment faute de monté en température ambiante

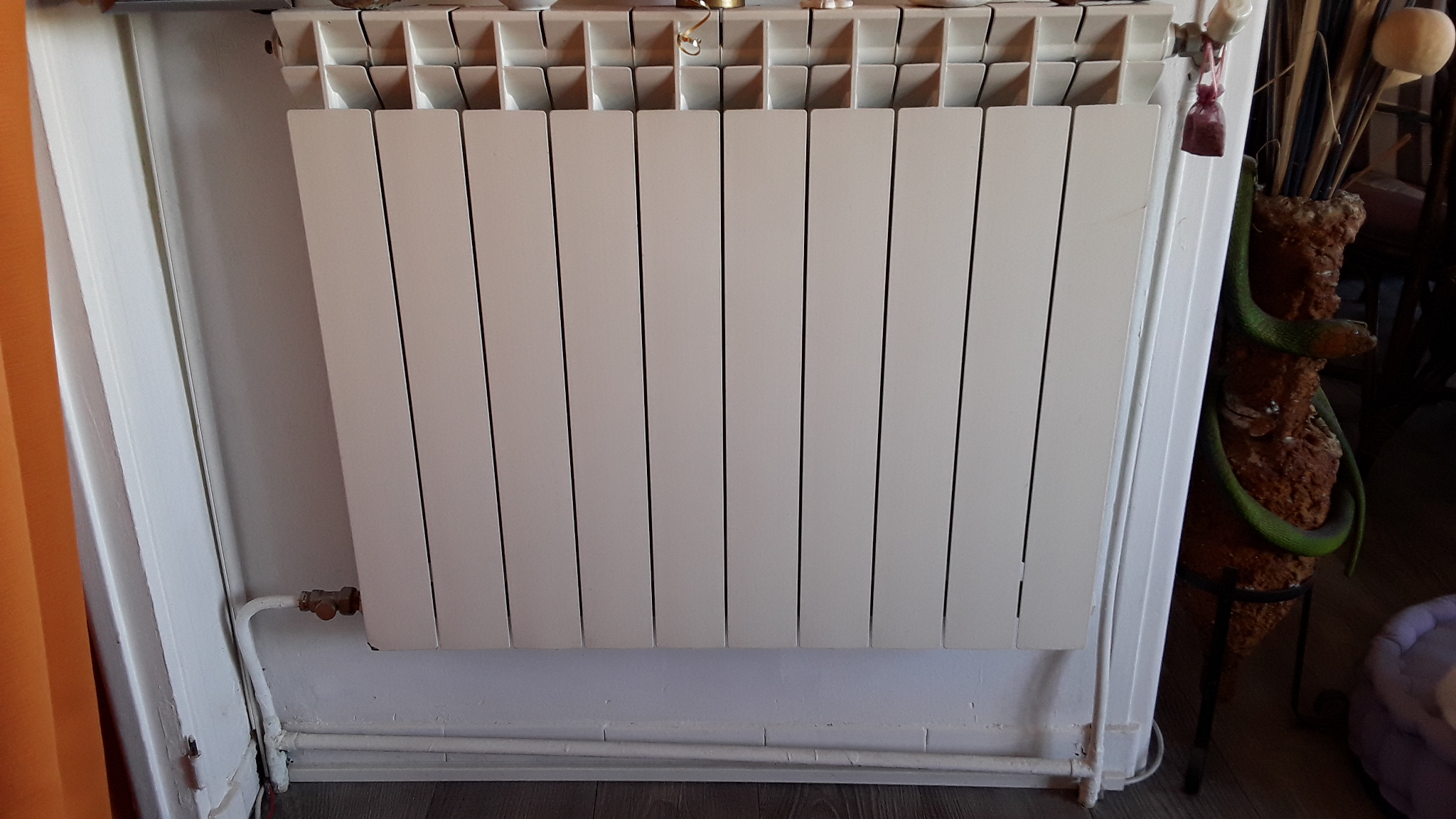

Je vous mets une photo pour mieux comprendre
Mon questionnement est simple mais mes réponses pas évidentes:
Pas de nourrice au départ de la chaudière donc comment à été faite l'installation?
Es qu'il y a un départ sur un radiateur et une sortie sur le dernier et donc une jonction pour éviter un arrêt total du chauffage
Ou es qu'il y a bien, puisse que tout est dans le sol, un circuit classique et au quel cas avoir eu à faire un montage de bricolo ?
De toute façon dans les deux cas c'est du bricolage!

Pensez-vous que je puisse bouchonner tout ça pour retrouver un bon flux, au quel cas quelle serait le risque ?
Avez-vous eu déjà a faire à ce genre d'installation?

j'espère vous avoir paru assez clair dans mes explications ?
Merci d'avance de m'apporter vos connaissances

Sujets pièces jointes

20201123_125243.jpg, 790.72 kb, 2048 x 1152
20201123_125243.jpg 790.72 kb, 151 téléchargements depuis. 23-11-2020

2

Re : Jonction radiateurs suspecte

Vous êtes face a un circuit monotube.
un tuyau parts de la chaudière jusqu'à premier radiateur, puis va au second et ainsi successivement, au dernier radiateur un tuyau reviens directe a la chaudière.

La liaison entre départ et retour, permets au systeme de fonctionner si vous fermez le radiateur.
Ce qui m'intrigue c'est qu'il n'y a aucun controle sur le by-pass.

En règle generale, ce genre de montage , est muni de vanne monotubes en H qui permets de gérer le systeme.
https://blogs.plombiers-reunis.com/chau … point.html

Vous dites avoir des soucis de circulation, les radiateurs ont du mal a chauffer: vous avez des radiateurs aluminium, qui favorisent la formation de boues, il est possible que votre circuit soit emboué en particulier au fond des radiateurs et la circulation a du mal a se faire.

Ce type de circuits n'est malheureusement pas modifiable, les radiateurs étant alimentés en serie at non en parallèle, pour passer au systeme standard il faudra malheureusement tout refaire.

3

Re : Jonction radiateurs suspecte

Voilà le terme que je cherchais, en série ou parallèle.
Bien lu le lien, je comprends mieux maintenant ce montage, le principe du mono tube et effectivement aucun bypass sur les radiateurs.
Possible qu'il y ai des radiateurs boueux car certains sont moins récents que d autres mais je vais tous les vérifier, remettre en eau avec une purge.
Pas génial ce système et énergivore tout de même.


Sympa! Merci de votre accueil et votre réponse rapide.
