Sujet : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

Bonjour

J'ai eménagé dans ma maison il y un peu plus de 2 ans.
J'ai une chaudière à gaz De Dietrich EcoNox, installée au milieu des années 90.

Dès la première année j'ai installé un thermostat connecté Netatmo.
J'ai fait le branchement moi même, en remplacement d'un ancien thermostat, directement sur la carte de la chaudière.

Aucun problème, la chaudière se met en route et s'arrête sur demande.

Cependant, depuis la mise en route cet automne, je me rend compte que le circulateur tourne en permanence, même lorsque la chaudière ne chauffe pas.

Je suis depuis peu en télétravail, donc impossible de dire si c'était déjà le cas avant. Mais il me semble que non. Il me semble qu'avant, lorsque le thermostat donnait l'ordre à la chaudière de s'arrêter, le circulateur faisait de même.

Voici mes questions :

Par défaut, sur une telle chaudière, le circulateur est-il supposé s'arrêter lorsque la chaudière ne chauffe plus ?

Est-ce qu'il se peut qu'un composant soit défaillant et que le circulateur ignore les ordres du thermostat ?

Si depuis le début, le circulateur tourne en permanence, et je ne m'en rends compte que maintenant car présent en journée à la maison, est-ce qu'un changement de branchement/configuration est possible sur la chaudière pour qu'il fonctionne de pair avec la chauffe de celle-ci ? Qu'il prenne également en compte les ordres de démarrage/arrêt du thermostat ?

Merci d'avance,

2

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

Le circulateur tourne même quand l'eau du chauffage est froide?

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

Darius a écrit:

Le circulateur tourne même quand l'eau du chauffage est froide?

Tout a fait

4

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

Il y a plusieurs de la eco nox, sans avoir la notice ou une image de la connectique, il nous est impossible de vous aider.

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

Bonjour il s'agit de la

DTG E 125 EcoNOx

http://garantie.dedietrich-thermique.fr … 868813.pdf

6

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

Dans le schéma que vous avez fourni, le circulateur n'est pas conditionné par thermostat.

Borniers 4 et

Mais il y a tellement de modeles et d'options que la seule méthode sure est de regarder sur place.

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

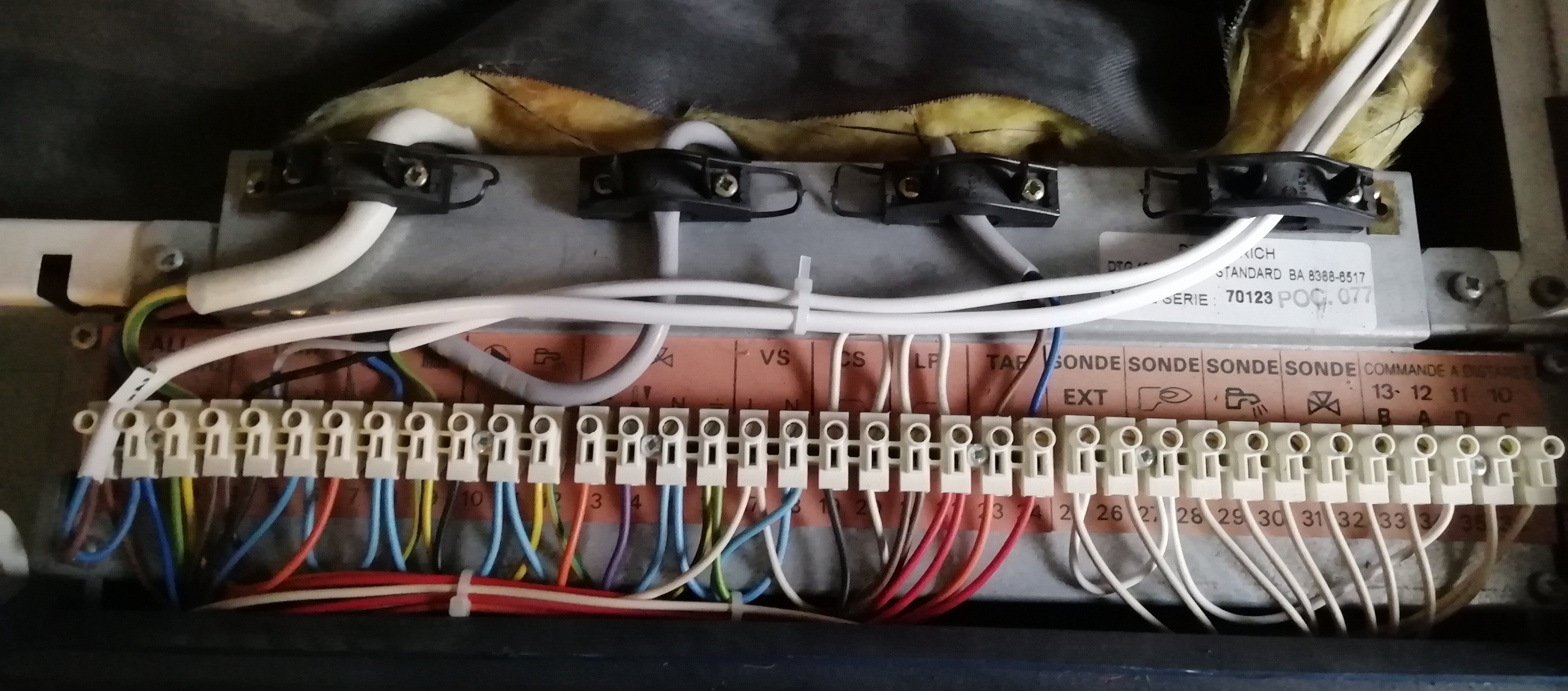

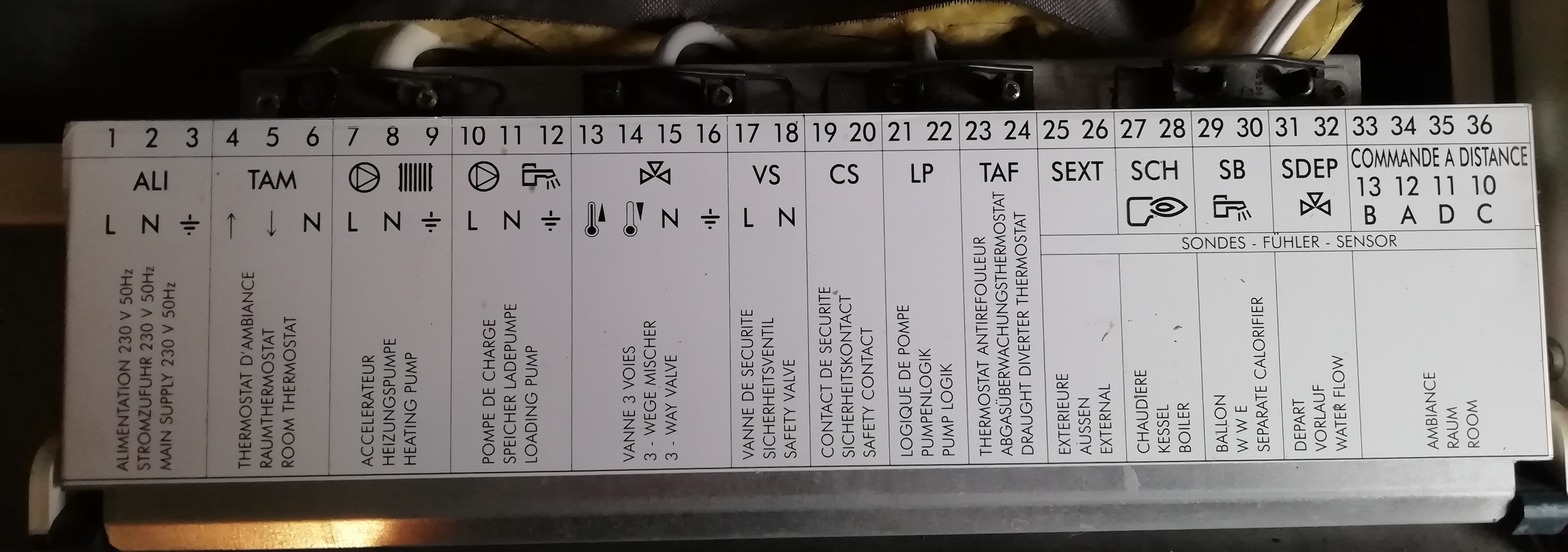

Voici les photos des branchements en pièce jointe

Sujets pièces jointes

Attachment icône IMG_20201119_114942_2.jpg 822.95 kb, 142 téléchargements depuis. 19-11-2020

Attachment icône IMG_20201119_115403_2.jpg 1.2 mb, 104 téléchargements depuis. 19-11-2020

8

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

bonjour
le thermostat devrait être branché sur 4-5-6 , et le circulateur sur 7-8 ce n'est pas le cas
normalement le circulateur chauffage doit démarrer un peu avant le bruleur et s'arrêter quelques minutes après l'arrêt du bruleur .

JR

9 Dernière modification par glaphil (19-11-2020 13:44:19)

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

bonjour, merci pour votre réponse

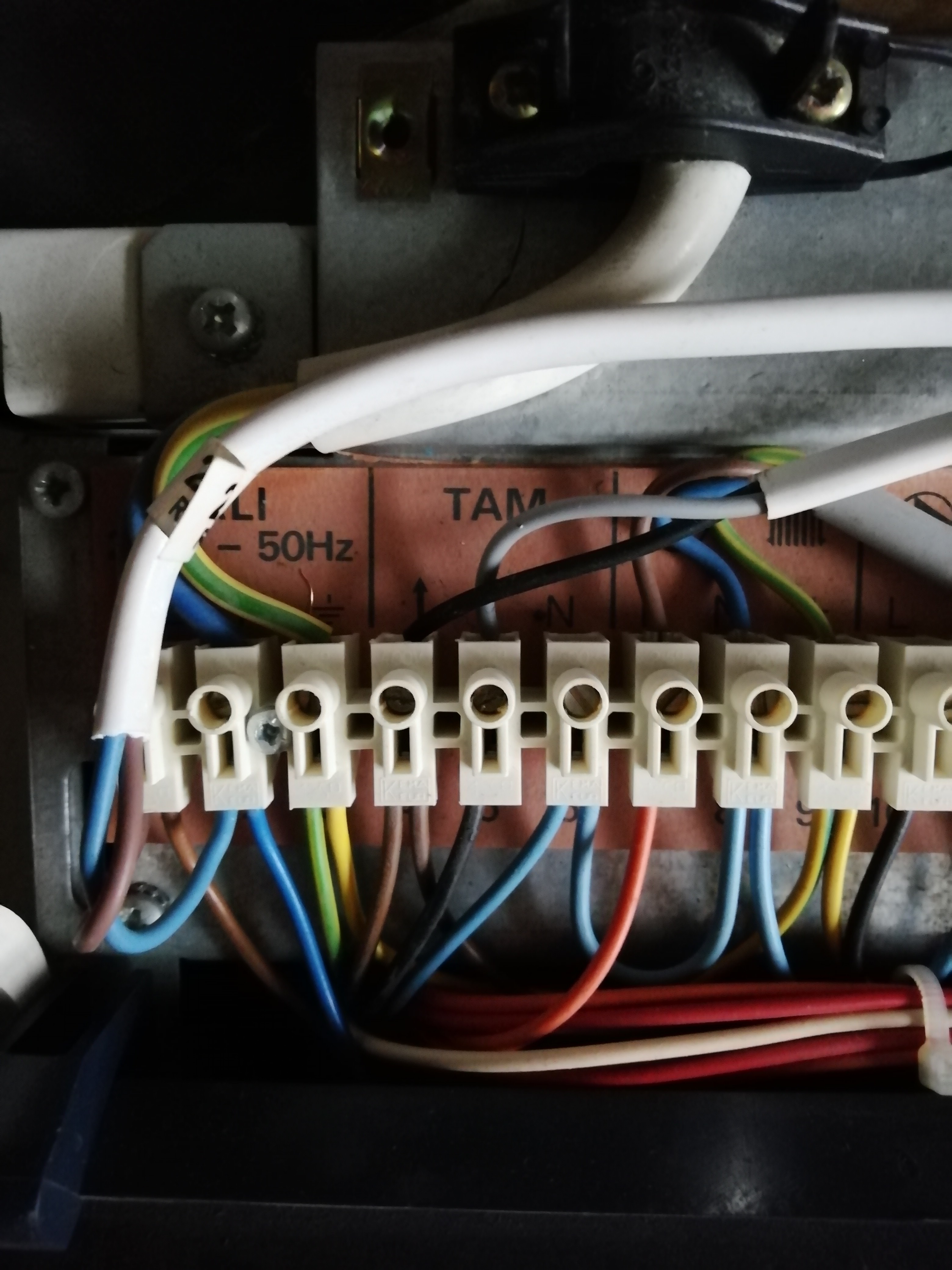

pour le thermostat il est bien branché sur 4-5-6, cf la nouvelle pièce jointe
(le fil pour l'alim est branché sur 1,2 et le fil du signal sur 4,5)

qu'est-ce qui vous laisse à penser que la pompe n'est pas branché au bon endroit ?

Sujets pièces jointes

Attachment icône IMG_20201119_115440_2.jpg 1.19 mb, 106 téléchargements depuis. 19-11-2020

10

Re : Circulateur chaudière De Dietrich EcoNox fonctionne en continu

sur la photo d'avant je voyais pas le fil de la pompe sur la borne 7

sur la 6 il y a le neutre du thermostat?

JR
