[ Clos ] (Résolu) Sèches serviette sur installation monotube

Bonjour Miconte, bienvenu aux forums.

Je ne savais pas que le systeme monotube existait en Allemagne.

je resume, si vos radiateurs fonctionnent pendant une heure puis ils s'arretent, tout porte a croire que quelque chose les bloque.

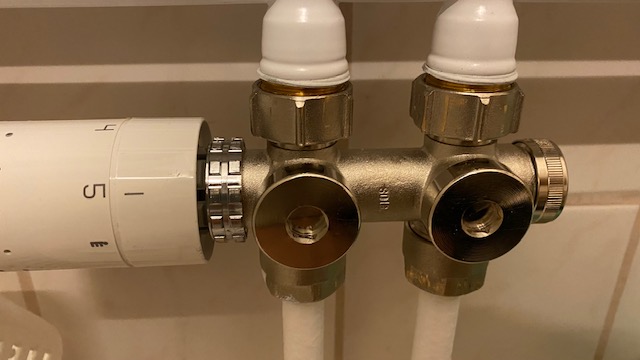

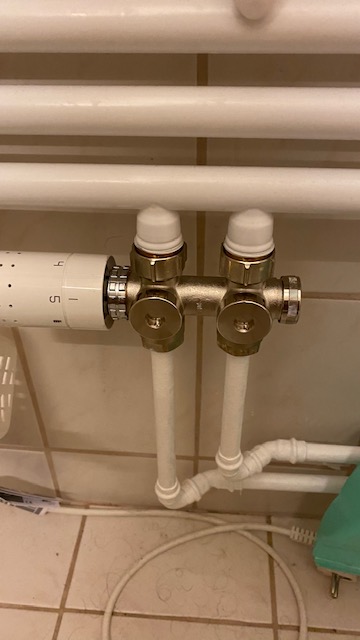

D'après l'image posté il semble que votre vanne H soit munie d'un by-pass, je crois apercevoir une fleche  dessus mais sans etre sur.

Si vous avez un doute, sur une ou plusieurs vannes H, il vous suffit de fermer le radiateur a 100%, attendre qu'il refroidisse puis la vanne doit se maintenir chaude, si la vanne refroidi également ça veut dire qu'il n'y a pas de by-passe ou qu'il est fermé.

Normalement  il doit y avoir un ou des repères sur les reglage permettant de savoir quelle est la configuration de la vanne.

Ce type de vannes fait dans la majorité des cas, plusieurs configurations.
Vannes normales
Vannes avec by-pass
Radiateur fermé et by-passe ouvert.

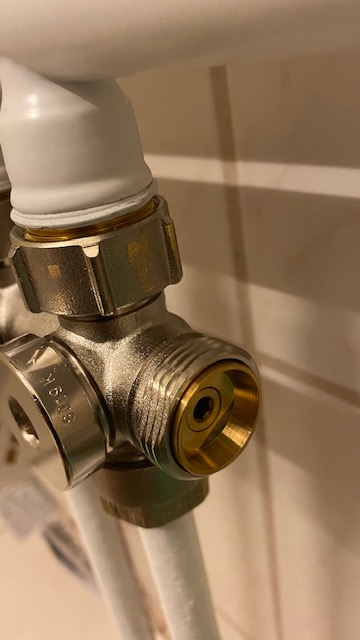

Il y a une sphère avec trois trous a l'intérieur des bouchons avec clé Allen,  en inversant les réglages on choisi la configuration désiré.

Apres il n'est pas impossible  que votre modele ne fasse pas toutes ces configurations.

Dans tous les cas, si vos radiateurs s'arrêtent au bout d'une heure, un des sèche serviettes qui a ete placé doit s'arrêter aussi.

Exemple.

Avez vous touché aux réglages de votre vanne H ? car s'il n'y a pas de repère et que les sphères ne sont pas toutes les deux dans le même sens, il vous sera compliqué de retrouver la configuration adéquate.

Sujet identique: https://plombiers-reunis.com/topic4161- … otube.html

Le tuyau d’arrivée est brûlant et celui de sortie est tiède. Qu’est-ce que je risque a faire faire un tour au gros écrou qui est sur le tuyau de sortie? Si ça ne marche pas je le remet en place. Et je fais pareil avec l’autre.

Qu’en pensez vous?

Oui en effet, sans le tête la vanne restera ouverte en permanence quelle que soit le température.

Mais je suis sur que votre vanne possède un reglage  qui permets de faire fonctionner correctement votre chauffage  et votre radiateur.

Si vous me donnez la marque je pourrais vous aider a chercher  le bon reglage.

Sur votre modèle il y a aussi des réglages mais sans la marque et sans être a coté je suis limité.

En tous les cas vous pouvez tenter des chercher le bon reglage en utilisent une clé Allen, prenez seulement un repère sur la position initiale pour pouvoir remettre a l'état actuel.

Re.

Apres avoir inspecté la notice de votre matériel, j'en déduits qu'il n'y a pas de by-pass, du moins il n'est pas indiqué dans la notice du matériel que je vais décrire.

Orifices bas et orifices  sur la face avant. Ce sont les arrivées, qui sont interchangeables a volonté selon la configuration de l'arrivée de tuyaux, depuis le sol ou depuis le mur.

Les orifices a gauche  et droite sont eux aussi changeables.
Dans l'état actuel, sur l'orifice de gauche il y a la tète du robinet.
Sur l'orifice de droite c'est le robinet de vidange du radiateur

Navré mais malheureusement  (d'après la notice) votre matériel n'est pas vraiment adapté a cette situation
