Sujet : Aide pour validation schéma plomberie PER

Bonjour à tous,

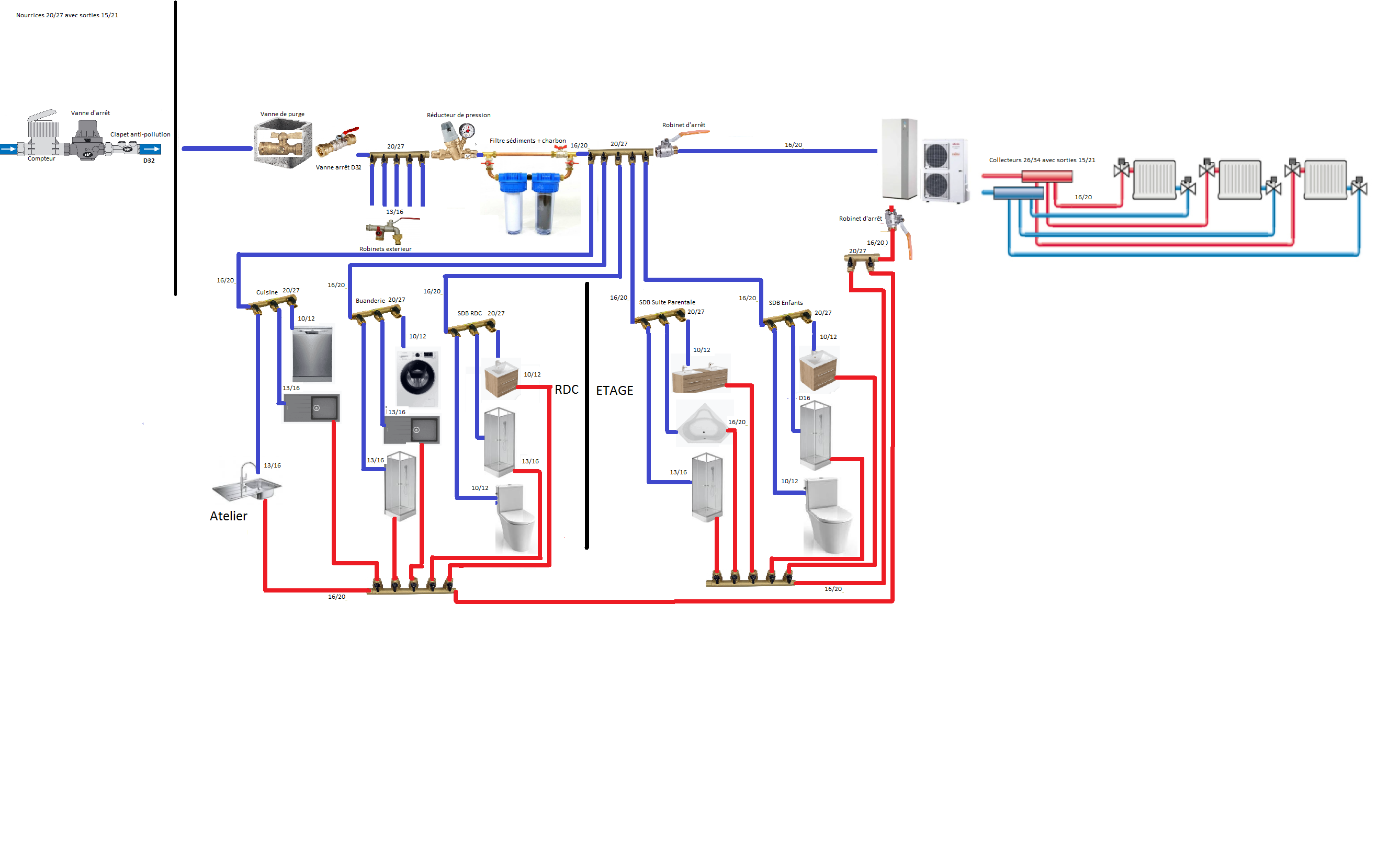

Voici un plan de mon installation de plomberie.
Pourriez vous s'il vous plait me dire s'il comporte des erreurs?

Les diamètres des nourrices et tuyaux sont ils corrects pour avoir un grand débit dans les douches et baignoires?

Merci d'avance

Sujets pièces jointes

Plomberie.png, 477.29 kb, 2676 x 1656
Plomberie.png 477.29 kb, 276 téléchargements depuis. 25-10-2020

Citer Message 1

  • PUB

2 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Aide pour validation schéma plomberie PER

Bonjour.

Pour ce qui se fait généralement  en diamètres est disponible ici: https://plombiers-reunis.com/topic116-d … aires.html

Vous aurez toujours une baisse de débit lorsque que vous ouvrirez plusieurs points en simultanée.
Vous pouvez cependant limiter cette baisse  de charge en utilisant des composants de haute qualité, par exemple un réducteur de pression a haut débit,

Les filtres coupent beaucoup de débit aussi.

Faites une installation  sans avoir recours a des nourrices secondaires et en surdimensionnant  des diamètres  d'une taille par rapport aux diamètre normaux.

concernant les gros débit, les dernières règlementations limitent les débit des douches a 6 litres minute (3.5 litres aux EUA)...

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 2

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour validation schéma plomberie PER

OK merci pour toutes ces info.
En remplaçant les nourrices primaires par du 26/34 ça serait mieux.

Des nourrices primaires aux nourrice secondaire j'ai remplacé par du tube 20/25

Au départ de l'installation faut'il allez en PER 26/32 jusqu’au chauffe eau ou le 20/25 suffit?

merci d'avance

Citer Message 3

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour validation schéma plomberie PER

Bonjour,

J'ai modifié le schéma en conséquence et ai mis un max de choses en 13/16 pour simplifier.
Est ce que le schéma vous parait cohérent?

Merci d'avance

Citer Message 4

5 Réponse de Maxime44 Dernière modification par Maxime44 (08-11-2020 22:20:10)

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour validation schéma plomberie PER

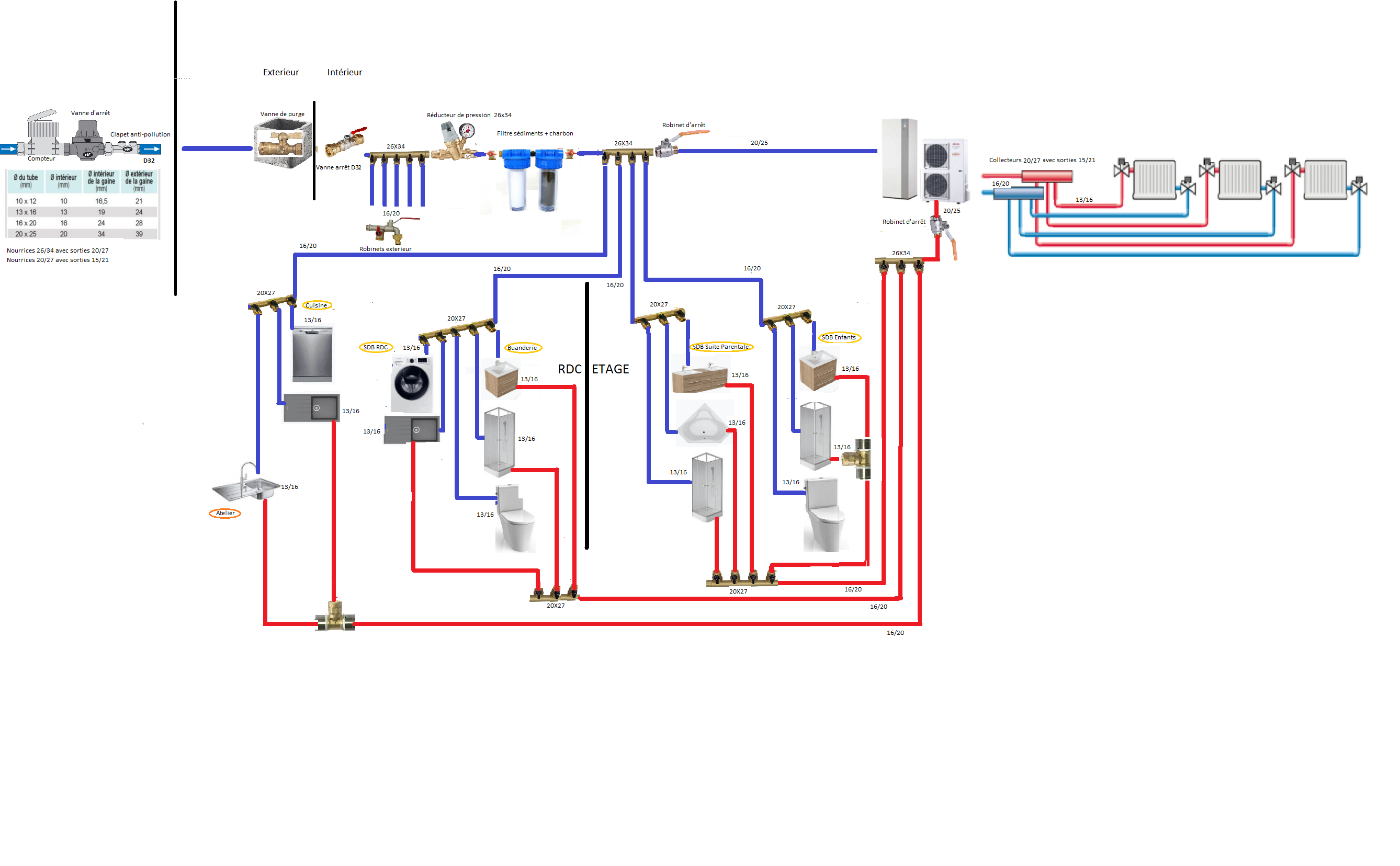

Bonjour,

J'ai modifié le schéma en conséquence et ai mis un max de choses en 13/16 pour simplifier.
Est ce que le schéma vous parait cohérent?

Merci d'avance

Sujets pièces jointes

Plomberie.png, 501.31 kb, 2676 x 1656
Plomberie.png 501.31 kb, 226 téléchargements depuis. 08-11-2020

Citer Message 5

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour validation schéma plomberie PER

Si quelqu’un pouvait me dire si c'est correct ça m'aiderai beaucoup...

Citer Message 6

7 Réponse de El-Homari Dernière modification par El-Homari (09-11-2020 18:44:43)

  • Inscrit : 14-06-2008
  • Messages : 1 213

Re : Aide pour validation schéma plomberie PER

Bonjour.

Pourquoi utilisez vous des tuyaux de 20/25 pour l'alimentation des nourrices.

Avez vous imaginé le nombre de litres d'eau que vous perdre et le temps que vous allez attendre l'eau chaude sur les lignes de grande longueur.

Mis a part ces détails tout semble en ordre

Citer Message 7

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour validation schéma plomberie PER

Merci pour ce retour, j'ai changé le tuyau d'alimentation des nourrices en 16/20.
En revanche j'ai laissé l'arrivé et la sortie du chauffe eau en 20/25. Est ce correct?

Sujets pièces jointes

Plomberie.png, 501.97 kb, 2676 x 1656
Plomberie.png 501.97 kb, 213 téléchargements depuis. 09-11-2020
