Cherchez l'erreur

Bonjour.

Premièrement les liens nombreux vers des pages internes d'un site ne sont pas les bienvenus, dans une ou deux semaines le site change la référence du produits et ça fait plein de liens cassés.

A mon avis  les modos vont les supprimer.

1 - Si vous avez la possibilité de passer au sol, c'est préférable, et nous ici on conseille toujours les tuyaux gainés!

2 - Oui les nourrices avec vannes existent la preuve

Les raccords en mâle et femelle, pour aller d'une nourrice a l'autre.

Ben tout dépend de la façon comment vou orientez vos nourrices, généralement elles sont mâles d'un coté et femelles de l'autre.

Nos conseillons aussi d'alimenter les nourrices en parallèle et non en série.

Vous montez une colonne et avec des tés sur cette dernière, vous alimentez chaque nourrice (parallèle).

Après si vous voulez que la nourrice fasse partie de la colonne, soit l'eau rentre d'un coté, et sors de l'autre pour aller alimenter la nourrice suivante, c'est faisable aussi. C'est ce qui s'appelle les nourrices en série.

3 - Pour les évacuation, douche et baignoires doivent etre évacués individuellement, le reste vous pouvez mélanger plusieurs appareils sur un seul tuyau.
Il existe des bouchons de 100 avec 2 ou trois trous de 40 et aussi  100 - 50 - 40.

4- la loi préconise d’écourter au maximum les lignes d'eau chaude et limite a 3 litres de contenance entre la production et le point le plus éloigné.
Le bouclage est aussi une question de confort, toutefois il est énergivore.

En général a partir de 8 mètres la ligne est déjà trop longue.

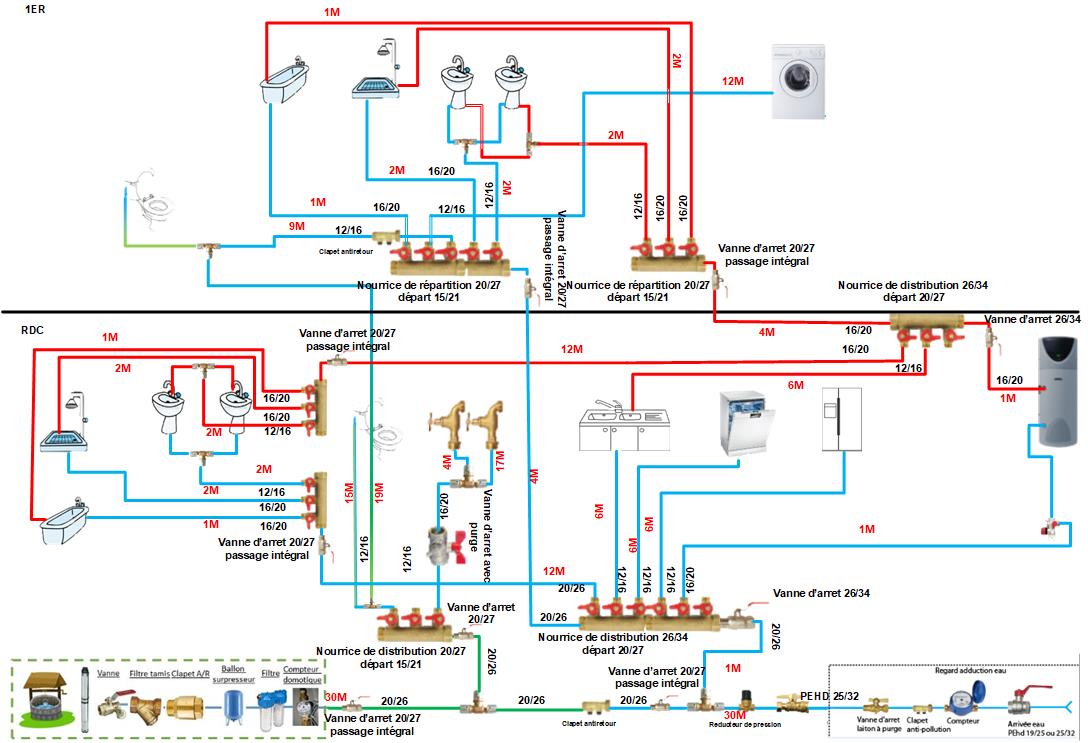

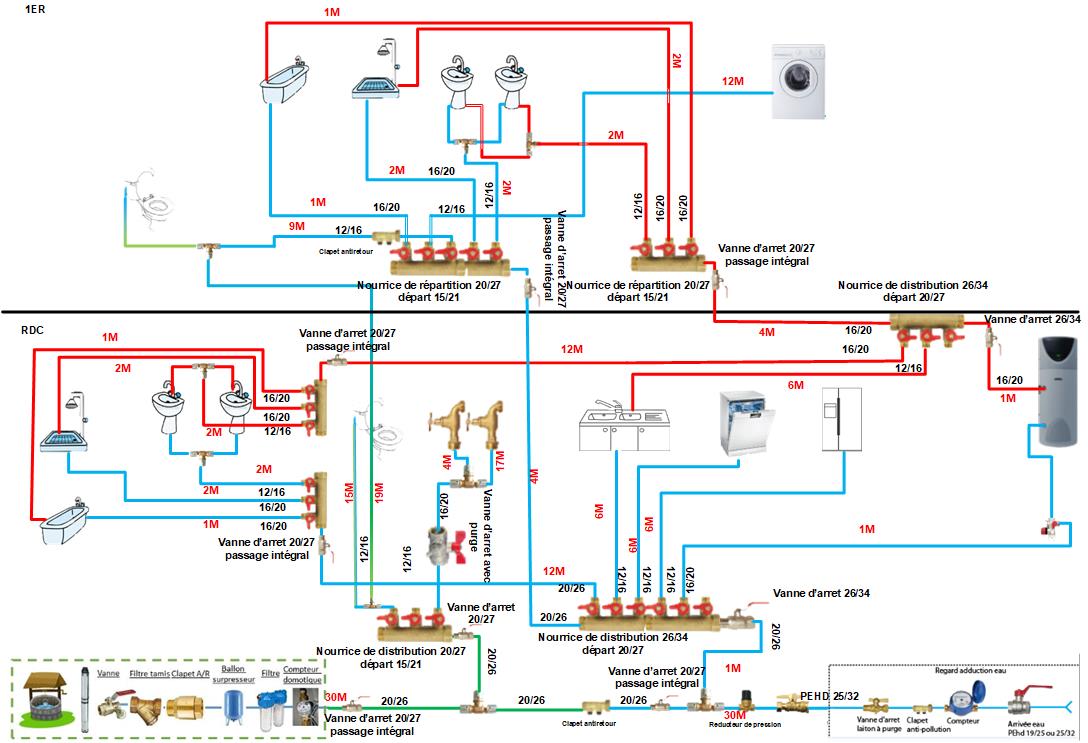

5 - Concernant le schéma, je l'ai juste regardé en diagonale et je trouve déjà une erreur monstre.
Un réseau ne peut etre alimenté tour a tour avec de l'eau de puits ou forage ou pluie (supposé non potable) et de l'eau de ville, pas de liaison possible des deux réseaux sans respecter une disconnexion par sur-verse.

Quelques références que vous n'avez pas trouvé: https://plombiers-reunis.com/topic3209- … ation.html

Prenez un peut de temps pour lire quelques pages question que l'on ne répéte pas toujours les mêmes réponses.

Merci d’échanger avec nous

Il est possible de passer dans les faux plafonds.

Une colonne est un tuyau montant
Parallèle  équivaut a des tés sur le tuyau montant pour que toutes les nourrices soient alimentés au même temps.
En série l'eau rentre dans la première nourrice pour en sortir et aller alimenter la suivante.

Schéma d'exemple des nourrices en paralelle dans le seconde image du lien: https://plombiers-reunis.com/post12494.html#p12494

Je ne comprends pas ce que vous ne trouvez pas!  les nourrices en 3/4 ? mais elle sont presque toutes en 3/4 avec des sorties en 15/21 équipés de vanne ou sans vannes.

Pour les évacuations.

La colonne qui évacue le toilette du premier doit monter jusqu’à la toiture pour la VP.
Un peut ce principe la : https://plombiers-reunis.com/viewtopic.php?id=220

Pour l'eau de pluie et de puits : https://plombiers-reunis.com/post3757.html#p3757

Il existe des raccords pour multicouche de Ø20 avec écrou prisonnier de 15/21.
Autrement il faudra passer aux nourrices de taille supérieur, soit nourrice de 1 pouce avec sorties en 3/4 (20/27).

Mais avec les bons raccords le nourrices de 3/4 font parfaitement l'affaire.

Les nourrices en 1 pouce sont réservés aux installation avec une grosse distribution centrale puis diverses sous-distributions.

Voici le raccor pour multicouche de Ø20 avec écrou de 12/21

https://amzn.to/3omvIIy

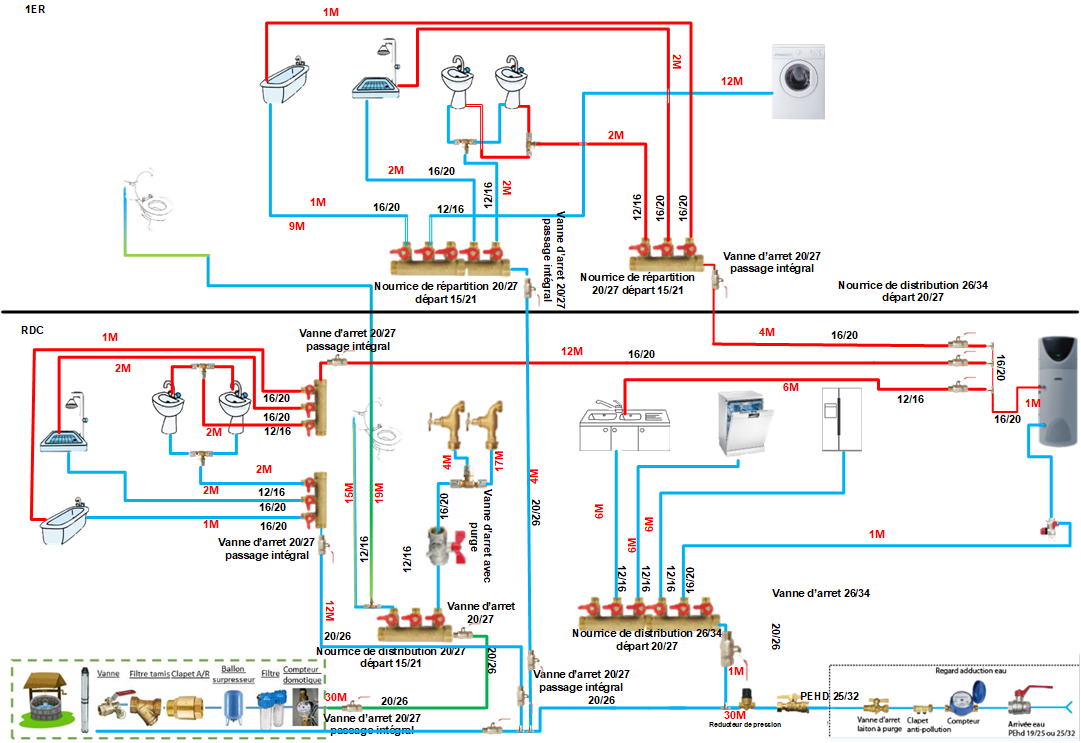

Pour les nourrices, je mettrais des nourrices de 3/4

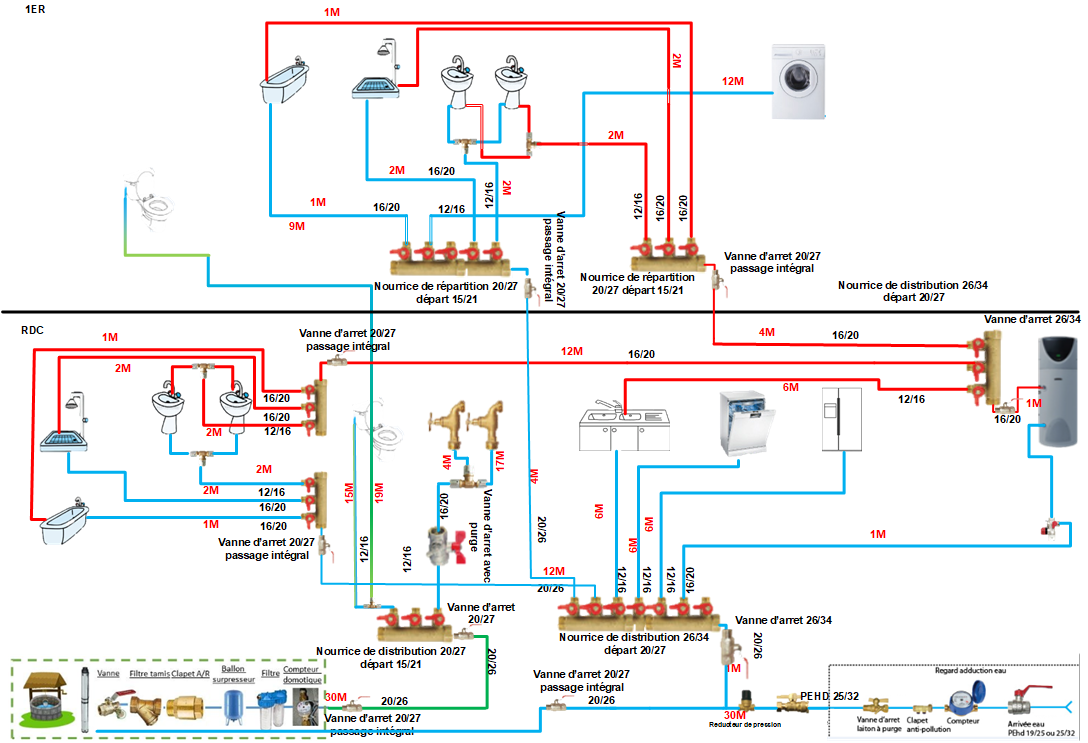

Pourquoi vous mettez du 16/20 dans les douche est baignoires.

Vous avez de lignes un peut trop longues! il y a pas moyen des les raccourcir?
