Sujet : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

Bonjour,

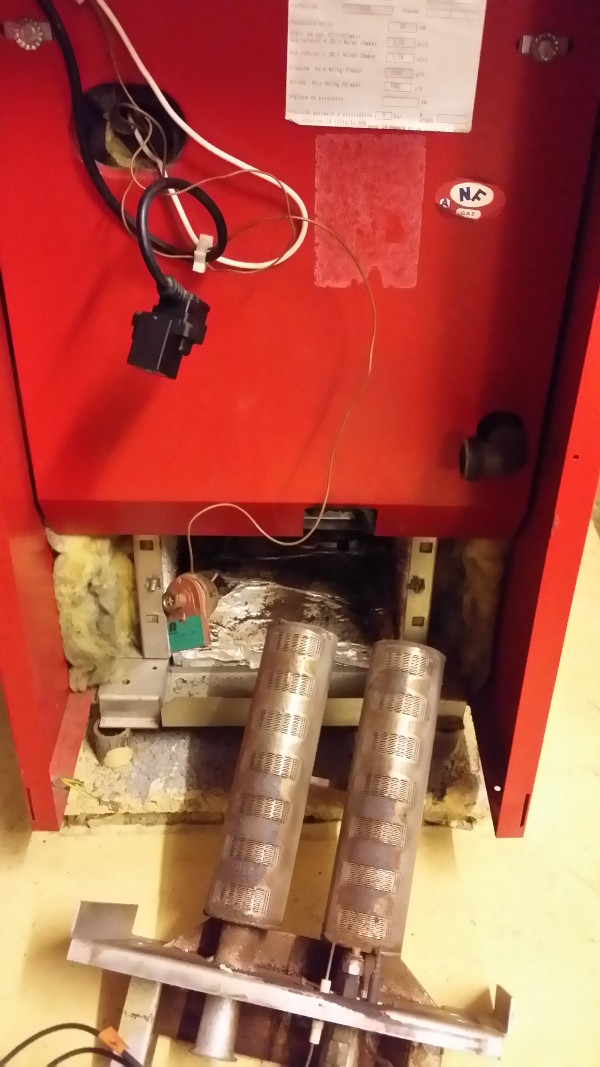

sur ma chaudière oertli-ofg-20, le capillaire du thermostat de sécurité est cassé.

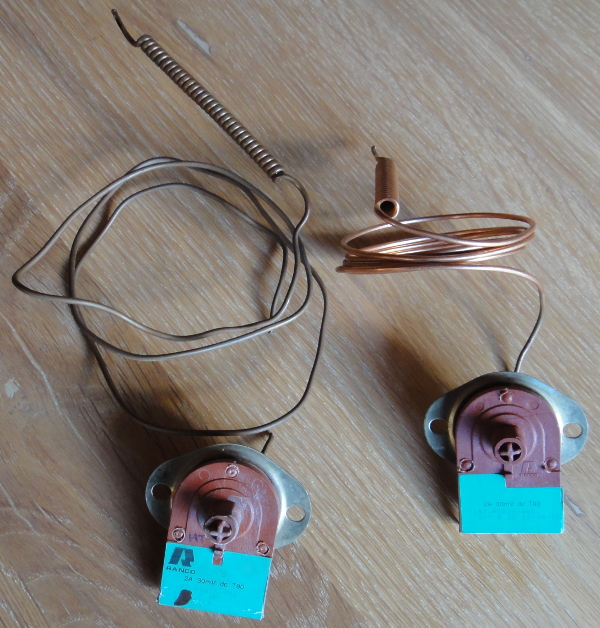

j'ai acheté, chez le seul fournisseur trouvé, italien via amaz.., l'ayant en stock, un modèle ranco avec les mêmes caractéristiques, 2A 30mV dc T90, même 'gueule' mais référencé chaffoteaux.

comme sur tous les sites visités, les caractéristiques longueur et diamètre, notamment du capillaire, ne sont pas mentionnées.

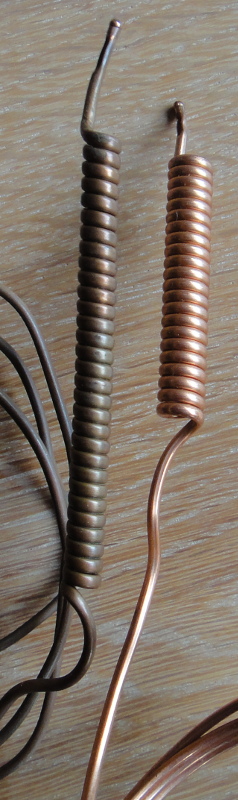

pas de bol, sur l'original, diamètre de la partie 'serpentin-ressort' : 5,5 mm, longueur: 66 mm ; sur le chaffoteaux: 8x 46 mm.

1/ ces différences sont-elles un problème quant au fonctionnement ?

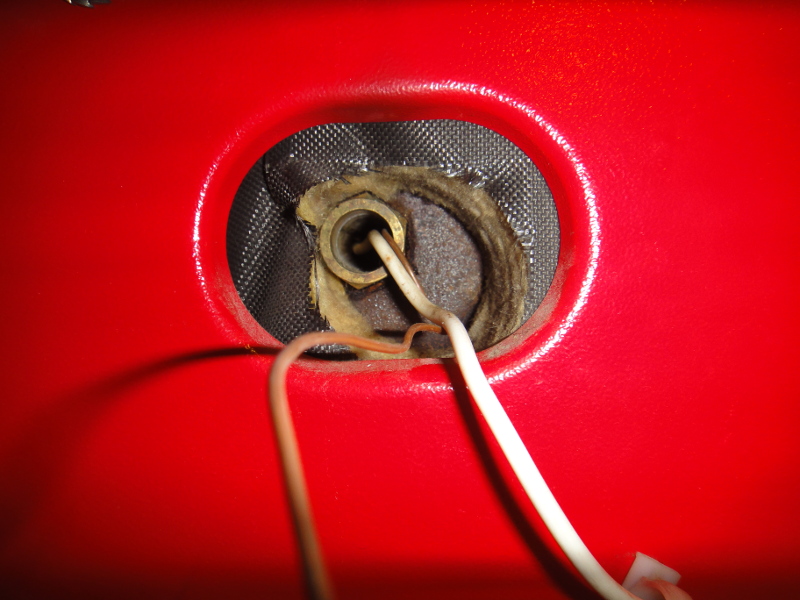

2/ dans le 'doigt de gant', dans lequel doit se placer le 'serpentin', il y a également deux autres câbles : est-ce un pb s'ils se touchent ?

3/ faut-il démonter le 'doigt de gant' pour l'insertion du capillaire ou entrer directement ce dernier en 'force tranquille' ?

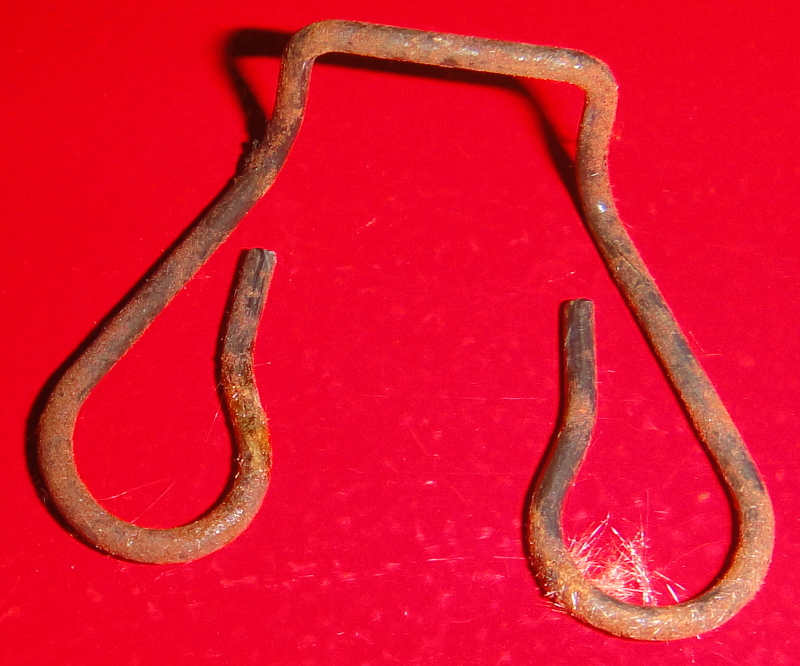

4/ j'ai trouvé le 'ressort de doigt de gant' dans l'isolant : je suppose qu'il n'a pas été remis en place dans une 'vie antérieure' : utilité ? le doigt de gant n'est-il pas vissé dans la fonte du corps de chauffe ?

merci d'avance
cordialement
plombux

Sujets pièces jointes

20170914_102211r.jpg, 142.62 kb, 600 x 1067
20170914_102211r.jpg 142.62 kb, 331 téléchargements depuis. 15-10-2018

DSC06950r.JPG, 210.41 kb, 800 x 600
DSC06950r.JPG 210.41 kb, 285 téléchargements depuis. 15-10-2018

Citer Message 1

  • PUB

  • Inscrit : 15-10-2018
  • Messages : 7

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

photos suite

Sujets pièces jointes

DSC06944r.JPG, 225.33 kb, 600 x 628
DSC06944r.JPG 225.33 kb, 306 téléchargements depuis. 15-10-2018

DSC06948_2r.JPG, 118.21 kb, 238 x 800
DSC06948_2r.JPG 118.21 kb, 298 téléchargements depuis. 15-10-2018

Citer Message 2

  • Inscrit : 15-10-2018
  • Messages : 7

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

photos suite 2

Sujets pièces jointes

DSC06952r.JPG, 302.03 kb, 800 x 666
DSC06952r.JPG 302.03 kb, 275 téléchargements depuis. 15-10-2018

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

Bonjour.

Oui le doigt de gan est vissé directement dans le corps de chauffe, il peut être démonté avec une douille du diamètre correspondant.

Si le spirale de votre capillaire rentre dedans  c'est nickel autrement il est possible de remplacer le doit de gant par un avec un trou plus large.

Attention tout de même: si jamais vous dévissez le doit de gant, l'eau va sortir, d'ou la nécessité de vider le corps de chauffe avant démontage.

Il 'y a aucun problème si les autres sondes se touchent.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

  • Inscrit : 15-10-2018
  • Messages : 7

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

merci X-Niel !
le ressort : quelle utilité ?

Citer Message 5

  • Inscrit : 15-10-2018
  • Messages : 7

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

Bonjour,

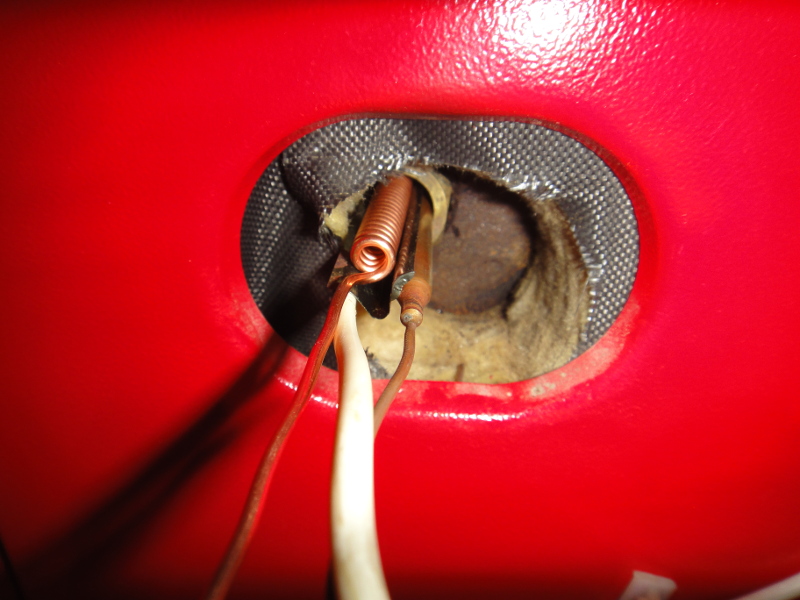

ç'est rentré
et la chaudière est repartie !
l'agrafe : je ne vois pas bien comment la fixer pour qu'elle soit utile.

Sujets pièces jointes

DSC06956r.JPG, 202.06 kb, 800 x 600
DSC06956r.JPG 202.06 kb, 316 téléchargements depuis. 16-10-2018

DSC06958r.JPG, 229.16 kb, 800 x 600
DSC06958r.JPG 229.16 kb, 276 téléchargements depuis. 16-10-2018

Citer Message 6

7 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

A mon avis tu dois cintrer tes capillaires a 90° "sans les plier bien sur" pour qu'en sortie du doigts de gant ils partent sur le coté (soit perpendiculaires au doit de gant).
L'agrafe dois les recouvrir pour les empêcher de sortir de leur logement, je t'ai fait un schéma, avec la main gauche
"pas de ma faute si je dessine mal".

Désole pour l'erreur sur CAPILLAIRES "capilaires"


Je pense que le sujet est résolu.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

  • Inscrit : 15-10-2018
  • Messages : 7

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

tout à fait résolu, merci X-Niel !

Citer Message 8

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : [resolu]chaudière oertli-ofg-20: thermostat de sécurité, doigt de gant

Bonjour, certes le dessin ressemble à celui réalisé par un grand de la maternelle, avec ses couleurs flaschi mais quoi de plus explicite qu'un dessin d'enfant. Félicitations.
