Re : Schéma de plomberie, rénovation totale

Bonjour et merci smile

Il s'agit du Star-Z NOVA A. Pour le dimensionnement du circulateur, je me suis appuyé sur ce sujet : dimensionnement du circulateur pour boucle eau chaude sanitaire.

  • PUB

22 Réponse de Mkl85 Dernière modification par Mkl85 (29-04-2020 18:54:43)

  • Mkl85
  • Apprentis
  • Déconnecté
  • Inscrit : 09-03-2020
  • Messages : 2

Re : Schéma de plomberie, rénovation totale

Super ! merci pour ton retour rapide ! :-)

C'est vraiment le genre d'installation que je souhaiterais réaliser.
J'ai trois petites questions si ça ne te dérange pas !

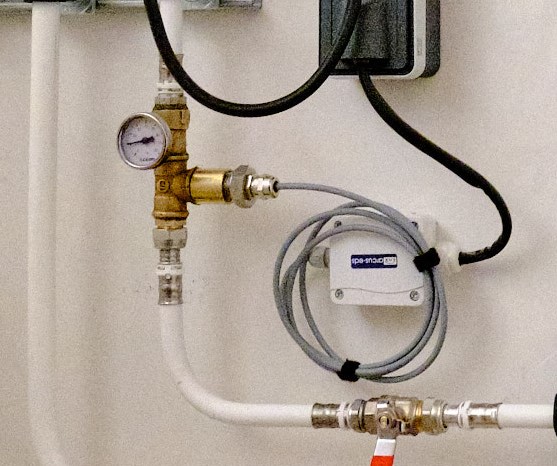

- le premier extrait de ta photo, c'est une mesure de température ? Si oui, serait-il possible de me communiquer la référence de la pièce mécanique (doigt de gant) et de la sonde de température ?

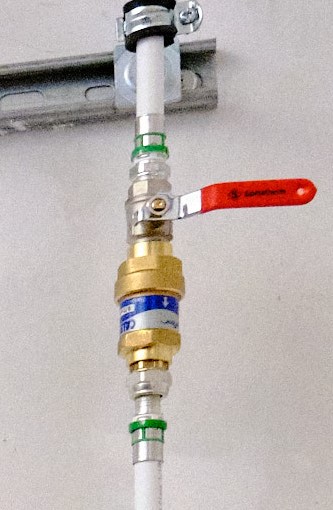

- A quoi correspond l'élément du deuxième extrait que j'ai fait de ta photo ?
- Quelle est la référence des vannes de réglage que tu as utilisé ?

Merci encore !
Mickael

Sujets pièces jointes

CROP1.jpg, 102.99 kb, 557 x 466
CROP1.jpg 102.99 kb, 278 téléchargements depuis. 29-04-2020

CROP2.jpg, 70.93 kb, 333 x 510
CROP2.jpg 70.93 kb, 268 téléchargements depuis. 29-04-2020

  • Inscrit : 04-01-2015
  • Messages : 29

Re : Schéma de plomberie, rénovation totale

Bonjour Mickael,

Oui, il s'agit bien d'une sonde de température. Elle est vissée sur une allonge, elle-même vissée sur le té. La référence est SK01-T-ESTF, chez arcus-eds (c'est assez spécifique à mon besoin car la sonde communique par KNX).

Pour la deuxième photo, c'est un stabilisateur de débit, en l'occurrence gamme Autoflow, chez Caleffi.

Pour les vannes de réglage, j'imagine que tu fais référence aux tés de réglage situés après le circulateur, ce sont des tés de réglage pour radiateurs.

Bien cordialement.
