Sujet : Comprendre fonctionnement thermostat pour Plancher Chauffant

Bonjour,

Tout d'abord veuillez m'excusez si mes questions sont basiques (ou bêtes) mais je suis novice et avoue ne pas y comprendre grand chose en système de chauffage ...
J'ai fait quelques recherches sur le forum, mais n'y ai pas trouvé de réponse.

Je viens d'acheter une maison où le chauffage est réalisé via un plancher chauffant (de marque REHAU).

Le système fonctionne grâce à une chaudière au gaz de marque E.L.M Leblanc, modèle Odéalis CONDENS GVTC24-1H.

En sortie de la chaudière se trouve un "régulateur" (??) E.L.M Leblanc E25.1000 et un "circulateur" (?) WILO HU15/4.2-3.

Une sonde extérieure complète l'installation.

Il n'y a cependant pas de thermostat dans les pièces de vie, et ayant reçu dernièrement une facture de gaz un peu salée, j'essaie de comprendre le fonctionnement du tout afin de faire quelques économies.


Mes questions sont les suivantes:

- Quel est le rôle exacte du régulateur ?
Est ce qu'il ne sert qu'à activer le circulateur pour assurer le débit d'eau adéquate vers le plancher ou alors est il aussi en mesure de commander la chaudière ?

- Sur le boitier il y a un bouton qui permet de choisir une température, étant donné qu'il n'y a pas de thermostat ni de sonde intérieure, comment fait il pour savoir que la température est atteinte ?
- De même qui gère réellement la température de l'installation ? La chaudière ou le régulateur ?

Et dernière question : :-)
- Si je souhaite rajouter un thermostat déporté dans le salon, doit il être branché sur la chaudière ou sur le ""régulateur"" ?

Un grand merci pour votre forum, et merci pour les éventuelles réponses que vous pourrez m'apporter.

Bonne soirée.

Sujets pièces jointes

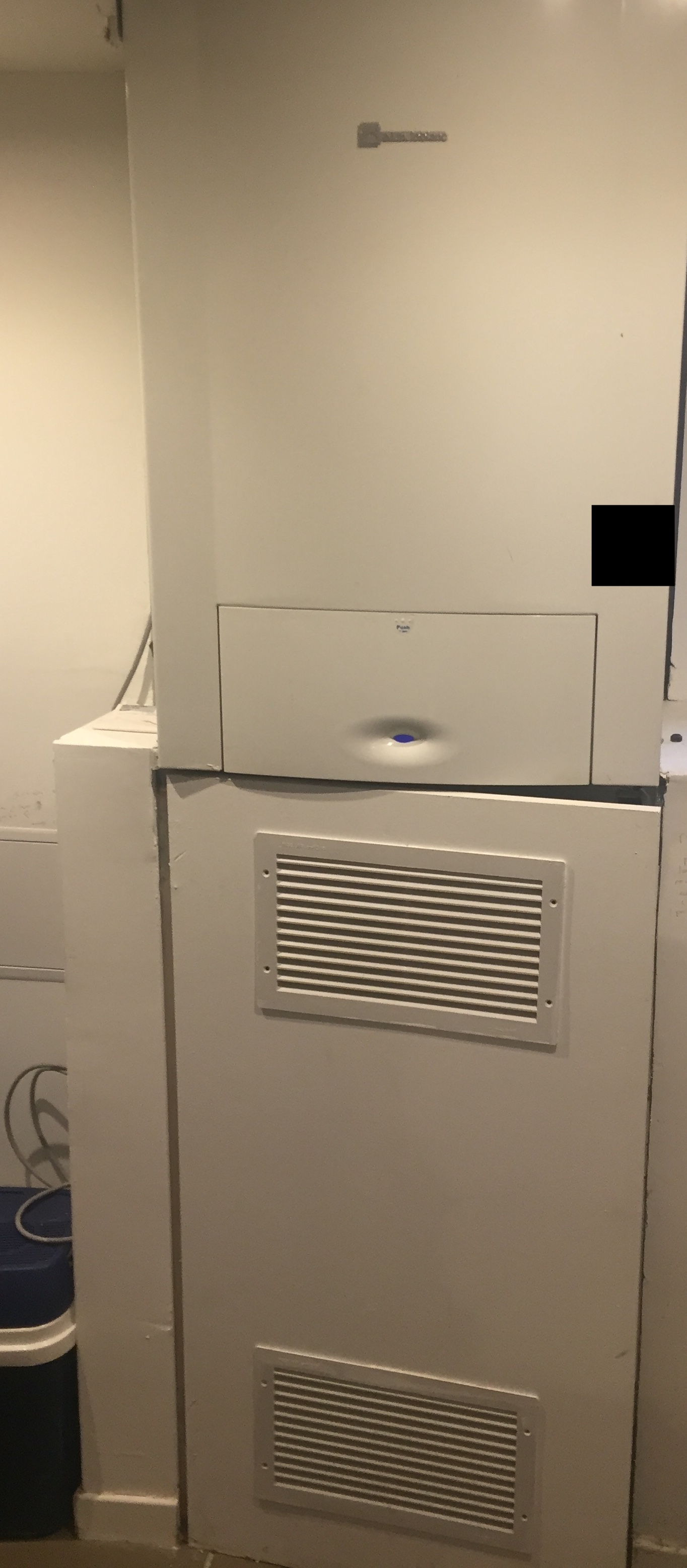

Chaudiere.jpg, 767.76 kb, 1364 x 3113
Chaudiere.jpg 767.76 kb, 370 téléchargements depuis. 27-02-2018

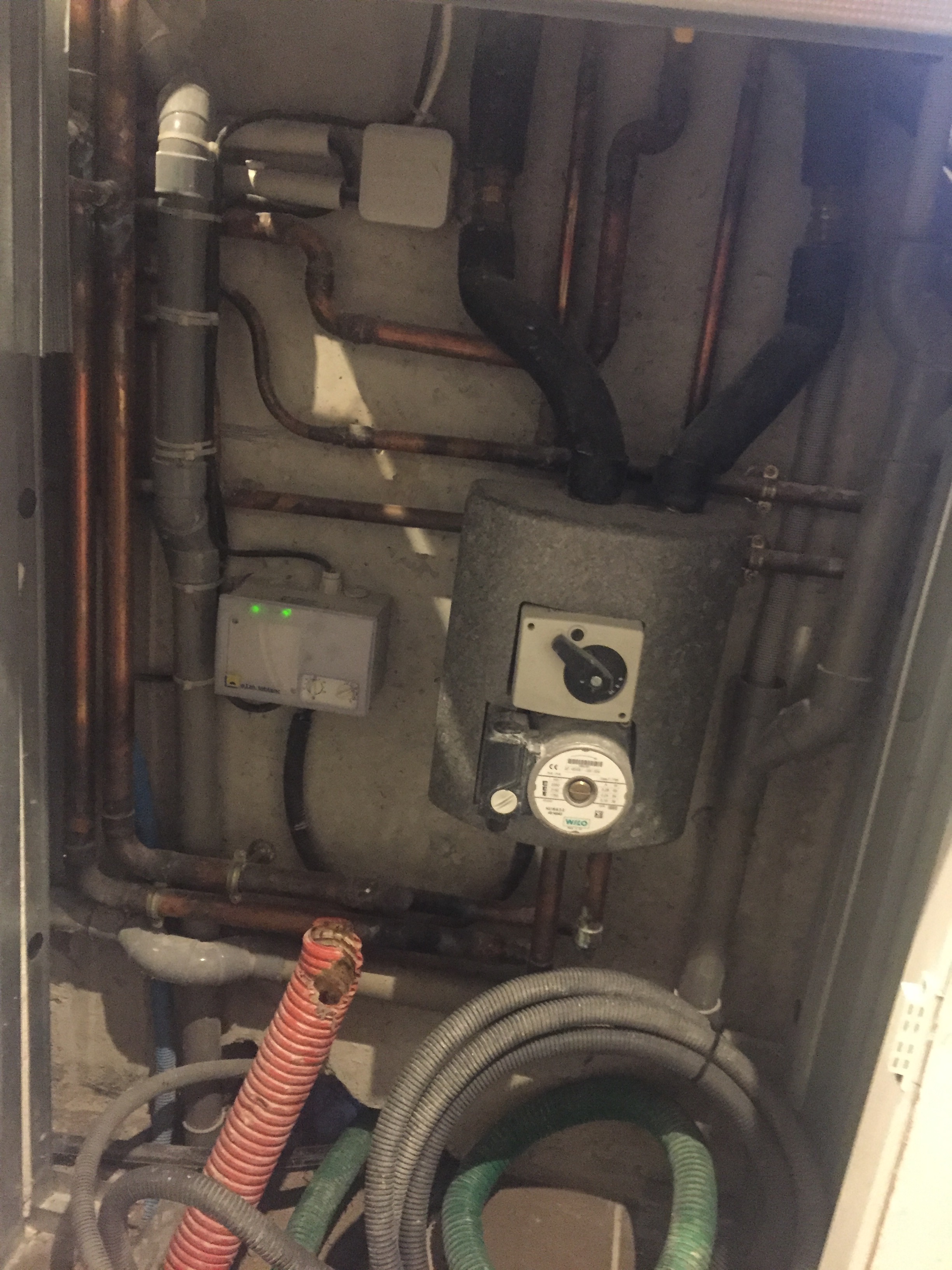

IMG_0328.jpg, 1.42 mb, 2448 x 3264
IMG_0328.jpg 1.42 mb, 402 téléchargements depuis. 27-02-2018

Re : Comprendre fonctionnement thermostat pour Plancher Chauffant

- Quel est le rôle exacte du régulateur ?
Est ce qu'il ne sert qu'à activer le circulateur pour assurer le débit d'eau adéquate vers le plancher ou alors est il aussi en mesure de commander la chaudière ?

En suivant les fils, vous verrez ce qu'il commande. Au minimum, le circulateur et la vanne trois ou quatre voies. La chaudière si des fils les lient.

- Sur le boitier il y a un bouton qui permet de choisir une température, étant donné qu'il n'y a pas de thermostat ni de sonde intérieure, comment fait il pour savoir que la température est atteinte ?
- De même qui gère réellement la température de l'installation ? La chaudière ou le régulateur ?

La température est calculé en fonction de la température extérieure selon la loi d'eau et ça fonctionne très bien. Pas d'obligation d'un thermostat d'ambiance. mais c'est quand même un plus.

Et dernière question : :-)
- Si je souhaite rajouter un thermostat déporté dans le salon, doit il être branché sur la chaudière ou sur le ""régulateur"" ?

Sur le régulateur. Sinon vous perdez tous les avantages d'une régulation climatique.
Attention, on ne branche pas n'importe quel thermostat d'ambiance. il faut regarder ceux accepté par votre régulation. Pour ce, voir la documentation.

3

Re : Comprendre fonctionnement thermostat pour Plancher Chauffant

Le Module en sortie de chaudière est un module plancher chauffant.

Il gère sa vie tout seul en fonction de la sonde extérieur, comme l'as dit Sergio il faut un thermostat compatible avec la chaudière.

Le seul avantage que vous aurez avec le thermostat, est que lorsque la température intérieure est atteinte il baissera la température de départ, en fait son information sera prioritaire par rapport a la sonde extérieure, d'ou les besoins d'un thermostat spécifique qui ne fonctionne pas en tant que contact sec comme la majorité des thermostats.
