Sujet : Plan d'évacuation

Bonjour à tous,

Je pense m'occuper de la partie plomberie de ma future habitation R+1 dans quelques mois et je sens que ce forum très complet va m'être très utile: merci d'avance en tout cas!
Pourriez vous jeter un oeil à mon schéma d'évacuation? Ca vous semble conforme?
L'évacuation sur toiture ne tombe pas exactement au dessus du passage dans le placard au RDC: il y a 50cm de décalage . Je comptais utiliser un tuyau coudé pour la descente. Est ce que c'est quelque chose qui se fait?

Sujets pièces jointes

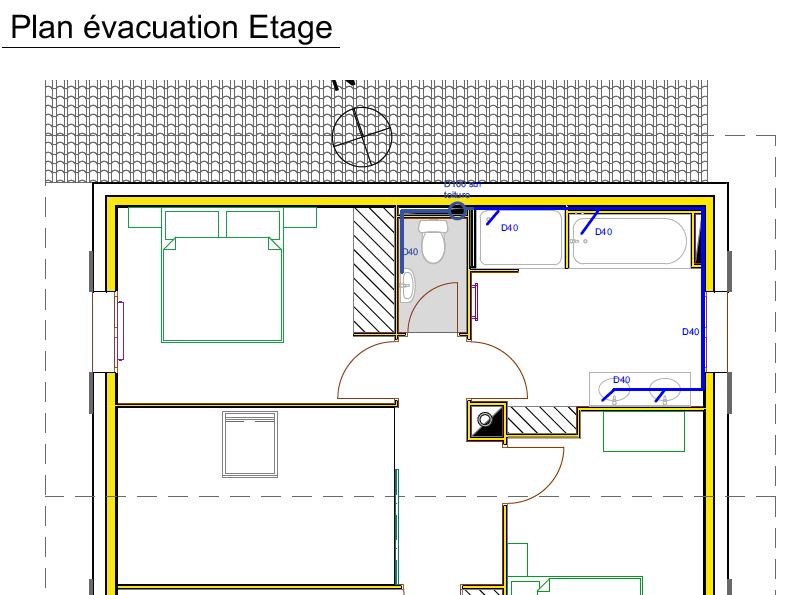

Plan évacuation Etage.JPG, 89.46 kb, 787 x 595
Plan évacuation Etage.JPG 89.46 kb, 271 téléchargements depuis. 19-12-2017

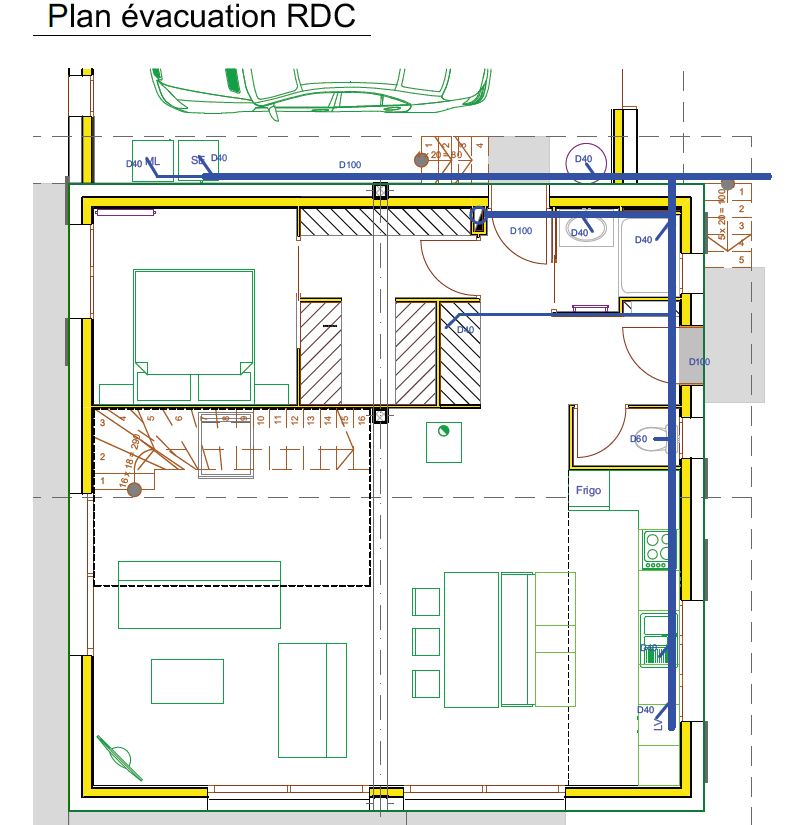

Plan évacuation RDC.JPG, 107.83 kb, 791 x 825
Plan évacuation RDC.JPG 107.83 kb, 357 téléchargements depuis. 19-12-2017

Citer Message 1

  • PUB

  • Inscrit : 13-12-2016
  • Messages : 193

Re : Plan d'évacuation

Bonjour

A votre place je ferais toutes les canalisations horizontale en 50.

Y a un wc en 60?

Pour la ventilation primaire tant qu'elle y est c'est bon en diamètre 100

Citer Message 2

  • Inscrit : 19-12-2017
  • Messages : 3

Re : Plan d'évacuation

Bonjour,

Merci pour votre retour. J'étais parti sur du 100 au RDC et je vais donc partir sur du 50 à l'étage sous vos conseils donc.
Est ce que ça vous semble conforme? Si la descente de tuyau de l'étage vers le RDC n'est pas parfaitement droite (décalage de 50cm), ce n'est pas grave?

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Plan d'évacuation

Bonjour.

il y a une incohérence au niveau du toilette du RDC, vous avez marque 60 au lieu de 100.

Puis tout le reste en horizontale peut être fait en Ø 50.

Attention pas de piquages a contresens comme sur le dessin.

La ventilation peut avoir des coudes afin de s’excentrer sur la descente sans aucune incidence, seul point a respecter, la pente ascendente vers la sortie de toit.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

  • Inscrit : 19-12-2017
  • Messages : 3

Re : Plan d'évacuation

Bonjour,

Voici le plan corrigé. J'ai également mis les raccords pour le RDC pour que vous puissiez les confirmer ou me corriger.
La tuyauterie passera dans le vide sanitaire sous hourdi polystyrène.
Merci d'avance

Sujets pièces jointes

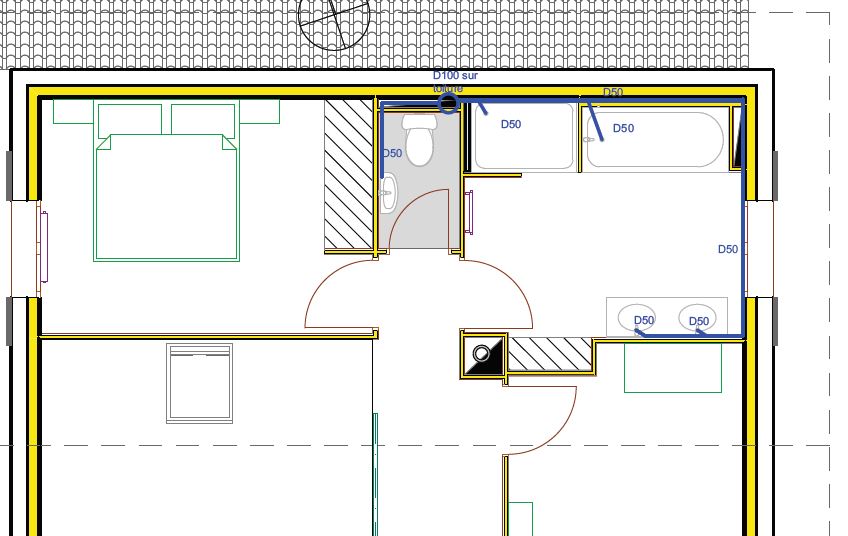

Plan évacuation Etage.JPG, 81.91 kb, 848 x 536
Plan évacuation Etage.JPG 81.91 kb, 266 téléchargements depuis. 20-12-2017

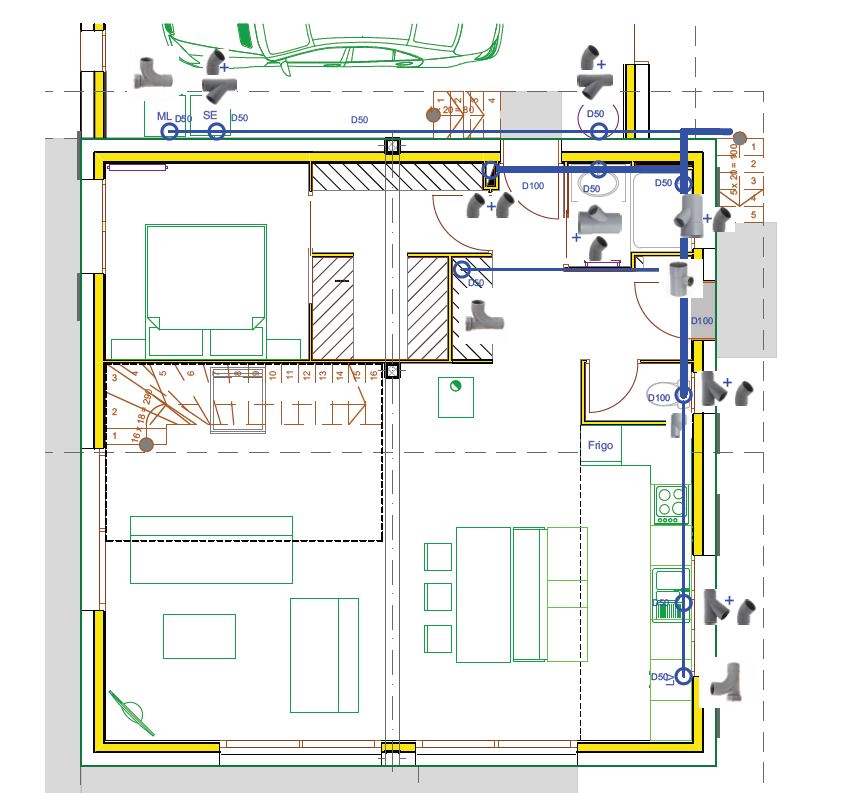

Plan évacuation RDC.JPG, 106 kb, 843 x 793
Plan évacuation RDC.JPG 106 kb, 286 téléchargements depuis. 20-12-2017
