Sujet : [Résolu] Installation thermostat programmable sur chaudière murale

Bonjour,
Je reviens vers vous espérant avoir une réponse à mon souci.
Voilà j’ai acquis récemment une chaudière murale mono-thermique avec échangeur de chaleur à plaque de puissance 24 KW. Cette dernière est installée dans un appartement de 100m² avec cinq (05) radiateurs en acier et un sèche serviettes.
Les radiateurs sont raccordés à la chaudière via deux nourrices de de six robinets chacune.
La chaudière est de marque locale mais la majorité des pièces sont du fournisseur italien G20/REXNOVA.
Alors revenons à mon souci :
    La chaudière est prédisposée pour accueillir :

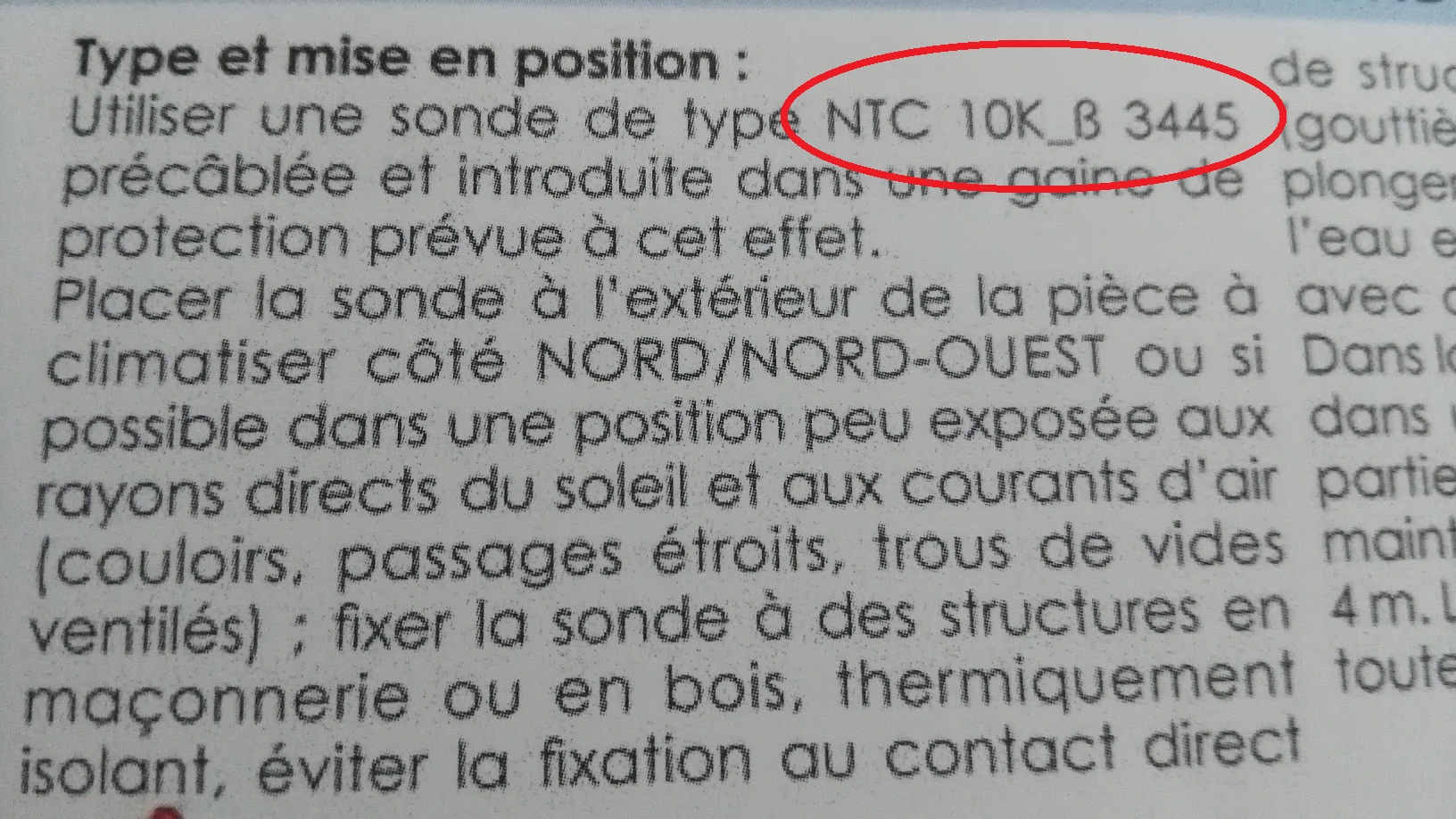

    Une sonde extérieur de type NTC 10k_β 3445.
    Un thermostat d’ambiance / Un chrono thermostat programmable.
J’ai acheté un chrono thermostat programmable de type BERETA Alpha 7d Wireless que d’après ce que j’ai compris fait office de thermostat d’ambiance et programmateur hebdomadaire.
Ma chaudière est équipée d’une seule paire de port (programmable via le tableau de commande) pour marcher en tant que le thermostat d’ambiance ou Chrono-thermostat.

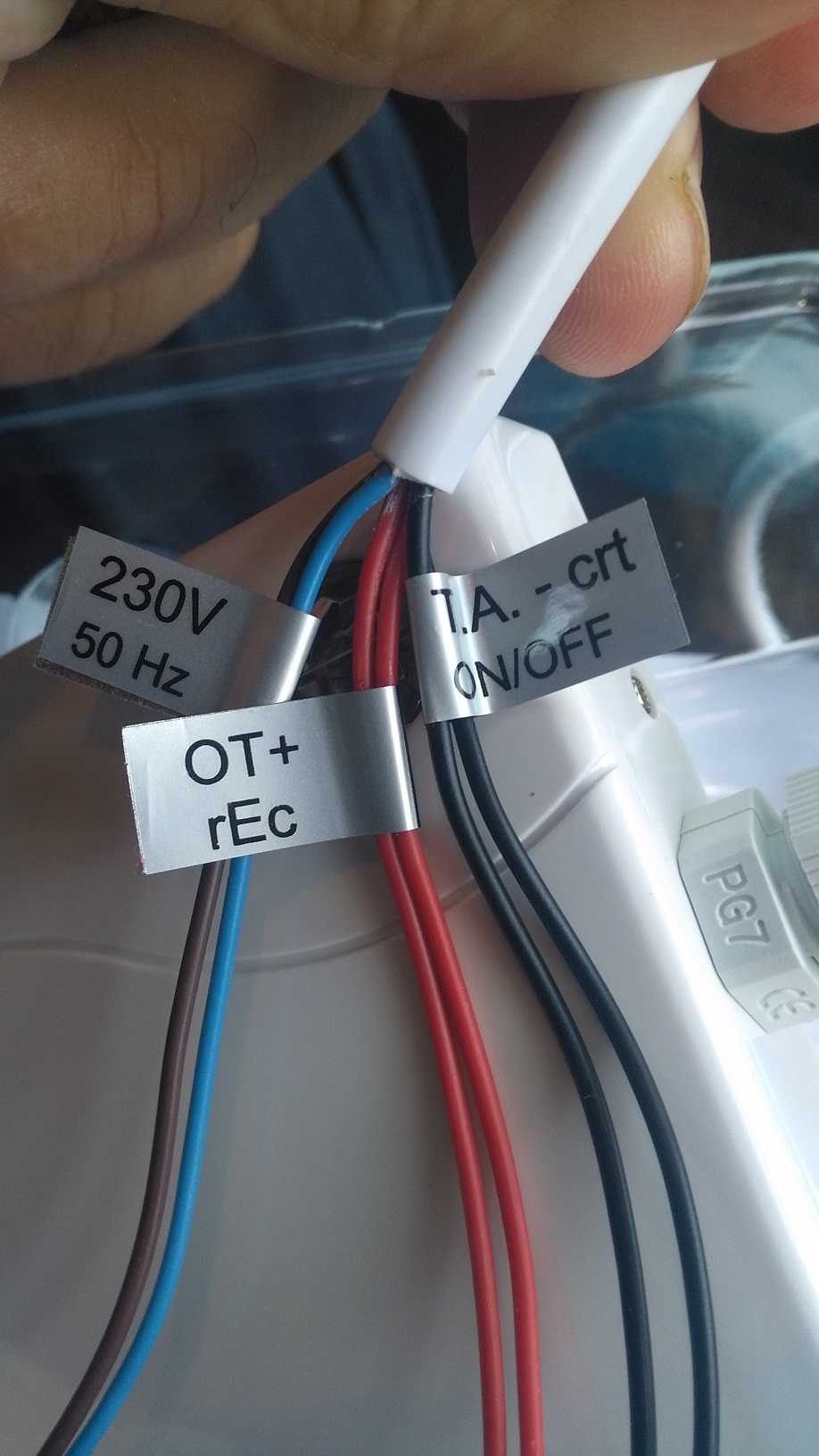

Du récepteur du thermostat sortent trois (03) paires de fils (marron/bleu, rouge et noir)
La paire marron/bleu est à alimenter en courant 230v (facile à faire).

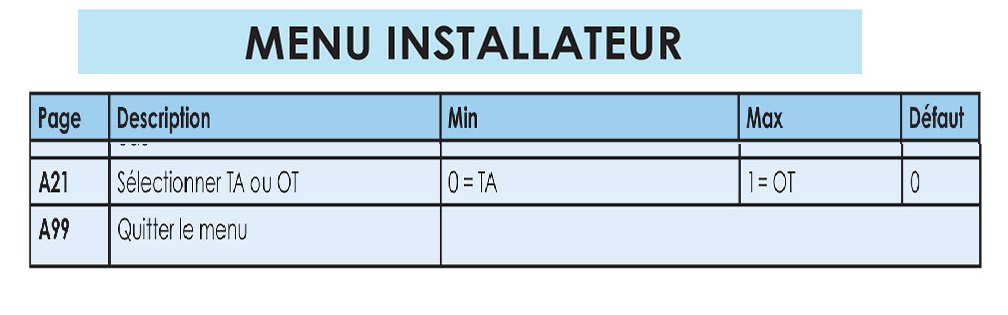

La chaudière doit être programmée pour fonctionner en mode OT (facile à faire).
Mais il me reste deux (02) paires de fils sur le thermostat pour un seul (01) port sur la chaudière.
Dois-je :
    Installer les fils rouges sur le port et laisser les noirs libres.
    Installer les fils rouges sur le port et shunter les noirs.
    Installer les fils noirs sur le port et laisser les rouges libres.
    Installer les fils noirs sur le port et shunter les rouges.
    Shunter les fils rouge/noir, rouge/noir et les installer les deux sur le port.
A votre avis que dois-je faire ?

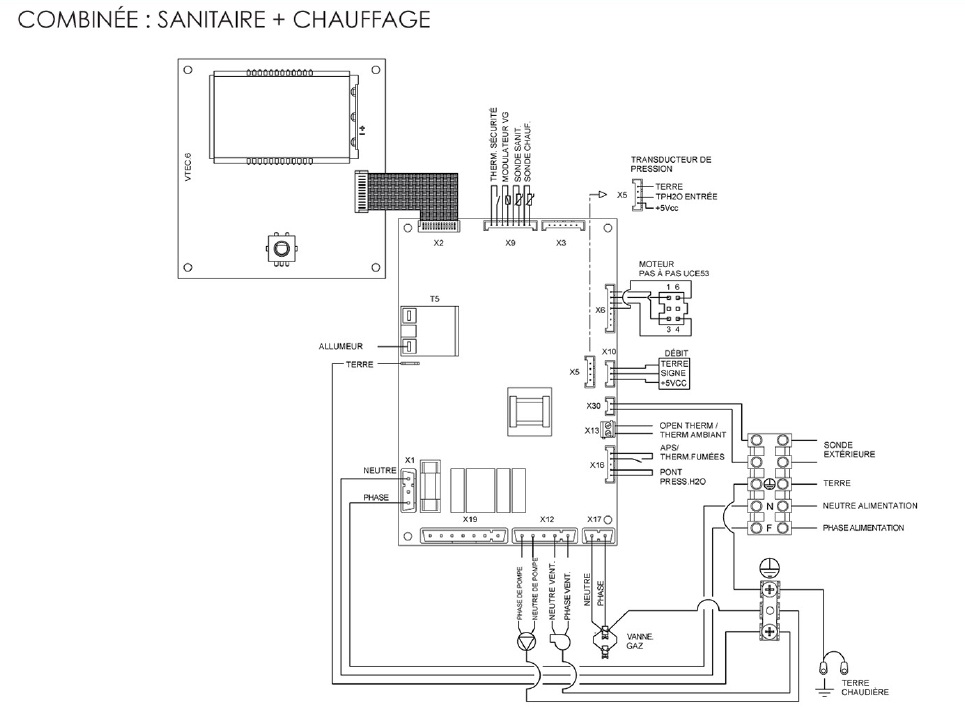

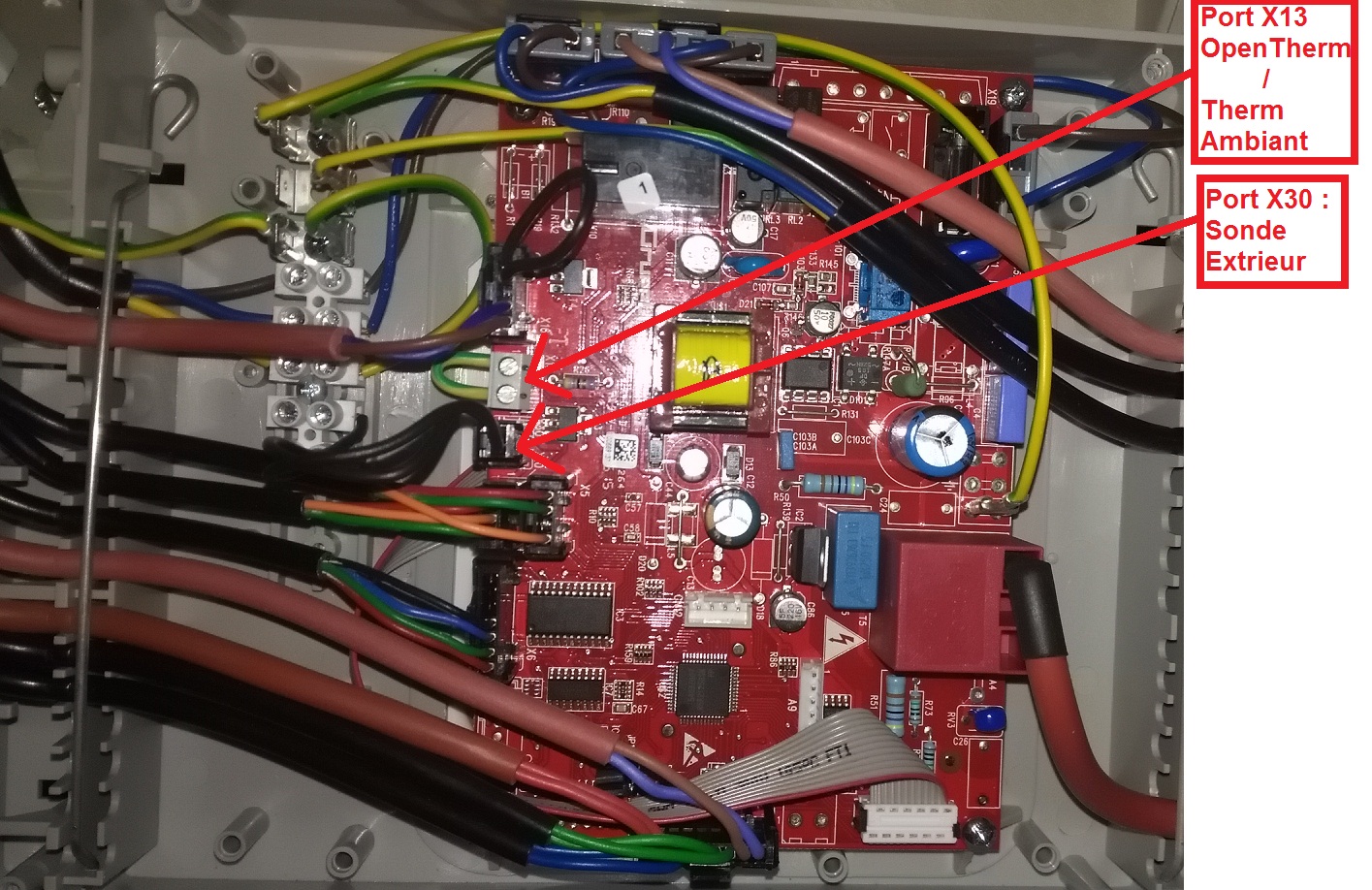

Je crois que les photos expliquent mieux que moi
https://www.plombiers-reunis.com/misc.p … r=25012f35

https://www.plombiers-reunis.com/misc.p … r=25012f35
Merci à tous.

Sujets pièces jointes

carte-Elec.jpg, 495.25 kb, 1415 x 918
carte-Elec.jpg 495.25 kb, 198 téléchargements depuis. 20-11-2017

manu_ntc.jpg, 597.2 kb, 1632 x 918
manu_ntc.jpg 597.2 kb, 133 téléchargements depuis. 20-11-2017

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : [Résolu] Installation thermostat programmable sur chaudière murale

autres photos :

Sujets pièces jointes

Cable_OT-TA.jpg, 379.31 kb, 918 x 1632
Cable_OT-TA.jpg 379.31 kb, 124 téléchargements depuis. 20-11-2017

manu_chrono.jpg, 248.33 kb, 1142 x 517
manu_chrono.jpg 248.33 kb, 118 téléchargements depuis. 20-11-2017

Re : [Résolu] Installation thermostat programmable sur chaudière murale

autres prises :

Sujets pièces jointes

manu_menu.jpg, 61.98 kb, 1008 x 315
manu_menu.jpg 61.98 kb, 122 téléchargements depuis. 20-11-2017

Shema-elect.jpg, 96.66 kb, 965 x 719
Shema-elect.jpg 96.66 kb, 162 téléchargements depuis. 20-11-2017

4

Re : [Résolu] Installation thermostat programmable sur chaudière murale

Moi je crois que vous ne tenez pas compte de la sortie OT et vous utilisez seulement les fils qui correspondent au TA.
Ce n'est pas ma spécialité mais je crois que la chaudière devrais être équipé d'un module supplémentairement pour avoir la seconde fonction.

Puis si jamais ça fonctionne pas vous shuntez la dernière paire de fils. (soit la paire rouge).

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : [Résolu] Installation thermostat programmable sur chaudière murale

BoJour,
Merci X-Niel pour avoir pris le temps de me lire et me répondre.
D'après ce que j'ai lu par ci et par la le OT est un protocole standardisé pour le branchement des chrono thermostat programmable donc une fonction améliorée du thermostat standard.
Sur ma chaudière un seul branchement assuré une des deux fonctionnalité (Un chrono thermostat programmable ou thermostat) en le (le branchement) programmant préalablement sur le panel de contrôle (dernière image postée).
or que le thermostat en ma possession a deux branchements (?????!!!!).
...
J’espère être compréhensible car le français n'est pas ma langue maternelle.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : [Résolu] Installation thermostat programmable sur chaudière murale

Dans le cas de votre thermostat je crois qu'il fat brancher la sortie du thermostat sur l'interface destiné au thermostat sur la chaudière.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : [Résolu] Installation thermostat programmable sur chaudière murale

BoJour,
Pour donner des suites à mes recherches, J'ai pu apprendre que ma chaudière est une THEA 35 MR/MN KONDENS de chez l'Italien REXNOVA/aircontrol/g20engineering.
et mon Thermostat est un Thermostat double pole.

Je crois que si je branche les fils noirs sa ne fera que la fonction thermostat et inversement si je brancherais les fils rouges sa fera la fonction programmateur, mais aura t'elle (la chaudière) l'information de la temperature

En tous les cas je vais essayer de commencer par la deuxième solution et vous tenir informer.
Espérant que je ne ferais pas de bêtise.

Please help me !

Re : [Résolu] Installation thermostat programmable sur chaudière murale

Boujour,
Suite de mes aventures :
Pour la sonde extérieur j'ai acheter une thermistance CTN 10K un cable de 5m une goulotte et une boite de dérivation électrique hermétique apparente. J'ai fait l'installation à la SystèmeD et sa marche.
J'ai réglé la température sue la chaudière à 70°, ce qui donne une température max de 52° quand il fait 11° dehors et sa m’arrange.

Pour le thermostat :
J'ai installer les fils noirs sur le port et laisser les rouges libres et sa marche en ToR (Tous ou Rien).

Apparemment le mode OT (OpenTherm) permet une régulation électronique (il va agir directement sur les organes de la chaudière pour qu’elle adapte son régime de puissance en fonction des besoins contrairement au thermostat tout ou rien ToR qui fait fonctionner la chaudière à sa puissance maximale)

je vais prochainement tenter d'installer les fils rouges sur le port et laisser les noirs libres tout en reprogrammant les paramètres de la chaudière.

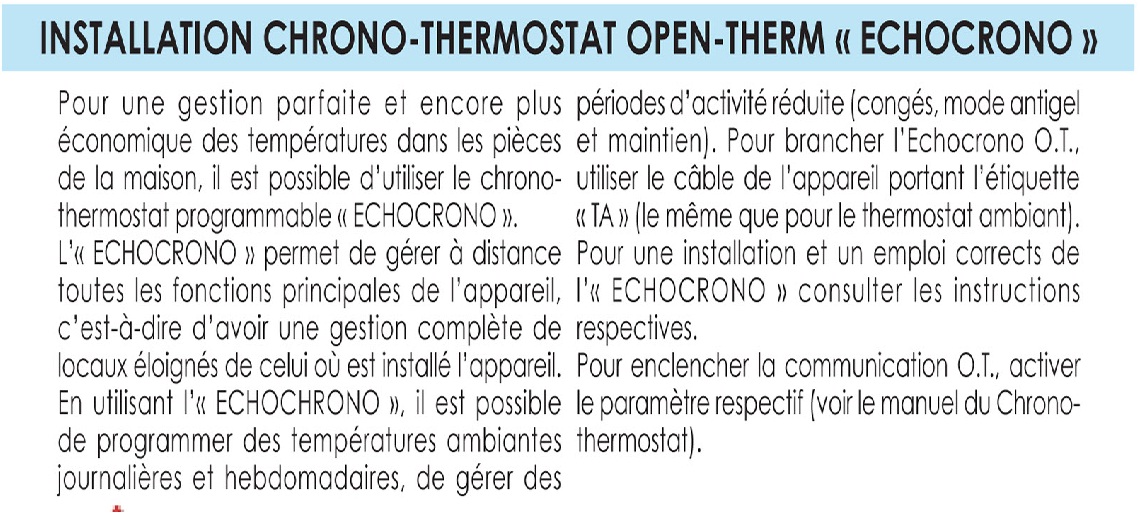

Concernant la doc en français de mes appariels la voici :
Manuel du thermostat double pole Berretta (français à partir de la page 17):
http://www.berettaboilers.com/internati … yniqia.y0j

Manuel de la chaudière Thermostat pages 39-42 :
http://www.facofri.com/documents/Manual … ermica.pdf

つづく

Re : [Résolu] Installation thermostat programmable sur chaudière murale

Boujour;
Suite et fin :
Pour donner des suites à ma quête, et que j’espère qu’elle soit utile pour d’autres, voici mon installation finalisée.
J’ai fini par mieux connaitre mon thermostat et ma chaudière qui n’est pas d’ailleurs à condensation.
Grace à l’aide du service après-vente de la chaudière (que je salue le professionnalisme), j’ai reconfiguré le port TA en OT.
Concernant mon thermostat, il assure (enfin de compte) les deux fonctions (ToR et modulation) séparément l’une de l’autre. Ceci dit :
Si on branche les fils noirs c’est le mode ToR via un TA qui est fonctionnel.
Si on branche les fils rouges c’est le mode OT via modulation qui est fonctionnel.
J’ai alors branché les fils rouges et supprimer carrément les fils noirs tous marche.
Un symbole est affiché sur l’écran de la chaudière indiquant que le mode OT est actif.
Le thermostat gère même le circuit de l’eau sanitaire (chose inexistante ni dans le mode TA ni dans le manuel).
L’émetteur du thermostat affiche en alternance la température ambiante et extérieur (je crois qu’il  récupère celle de l’extérieur depuis la

chaudière via le récepteur alors que dans le manuel il est clairement dit que la communication ne se fasse que dans un seul sens émetteur 

récepteur) !!!
Tout est géré automatiquement (je ne peux pas régler la température de consigne chauffage et eau sanitaire)
Le chose qui m’intrique est que la chaudière fasse beaucoup de start/stop ?!

Quelques photos :
Le cablage du recepteur
http://aws-cf.caradisiac.com/prod/photos/6/2/5/792625/6913278/big-6913278930.jpg

Le recepteur en mode OT
http://aws-cf.caradisiac.com/prod/photos/6/2/5/792625/6913281/big-6913281a86.jpg

L'affiche de la température exterieur :
http://aws-cf.caradisiac.com/prod/photos/6/2/5/792625/6913282/big-6913282f3d.jpg

L'installation de la sonde esterieur
http://aws-cf.caradisiac.com/prod/photos/6/2/5/792625/6913280/big-6913280916.jpg

L'affichage de toutes les fonctions en mode OT
http://aws-cf.caradisiac.com/prod/photos/6/2/5/792625/6913277/big-69132775ee.jpg


la Chaudière
http://aws-cf.caradisiac.com/prod/photos/6/2/5/792625/6913279/big-691327971b.jpg



Merci à tous.

That's all folks!
