Sujet : Thermostat et chaudière gaz Saunier Duval Thema C23E

Bonjour, J'ai le problème suivant pour une chaudière gaz installée avec thermostat d'ambiance filaire Otio:
J'allume la chaudière; ça chauffe normalement jusqu'à la température réglée sur la chaudière et le circulateur est bien commandé par le thermostat Otio. lorsque la température réglée par le thermostat Otio est atteinte dans la maison la chaudière s’arrête. jusque là tout est normal.
Ce qui m'inquiète c'est que bien que le thermostat d'ambiance Otio ne demande rien (et ceci peut durer la journée quand la température ne baisse pas sous le niveau demandé par le thermostat d'ambiance Otio) la chaudière continue de s'allumer de temps en temps pour garder la température du circuit interne au niveau réglé (généralement aux environ de 5°C), et le circulateur interne de la chaudière tourne constamment (ce qui est normal dans ce cas).
Je crains:
1/ d'avoir une consommation de gaz excessive
2/ que la chaudière s’abîme du fait de ce fonctionnement constant.

Est-ce que la chaudière ne devrait pas s’arrêter complètement lorsque le thermostat d'ambiance Otio atteint la température demandée?

Merci d'avance de votre aide
Je précise que le problème est survenu après l'installation d'une nouvelle cuisine avec réfection totale de l'installation électrique donc bien sur le problème est d'origine électrique, cependant l'électricien n'a pas été en mesure de résoudre le problème, à sa grande déception. mais c'est moi qui hérite du problème potentiel...

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

Bonjour.

Une chaudière est conçue pour tourner en permanence a bas ou plein régime, si le température l'exige, tout comme un moteur de voiture.

Alors si le thermostat est biens branché il devrais couper la fonction chauffage lorsque la température de référence est atteinte.

Comme la chaudière est deja un peu ancienne, il est aussi possible que le thermostat agisse sur le circulateur, si tel est le cas ce fonctionnement est normal.

Si vous avez la notice de votre appareil on pourra vous donner une réponse plus précise.
Sinon ouvrez le capot de votre chaudière si toutefois vous vous sentez capable et si vous êtes bricoleur, faites une photo du câble thermostat et postez cette image.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 01-11-2017
  • Messages : 6

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

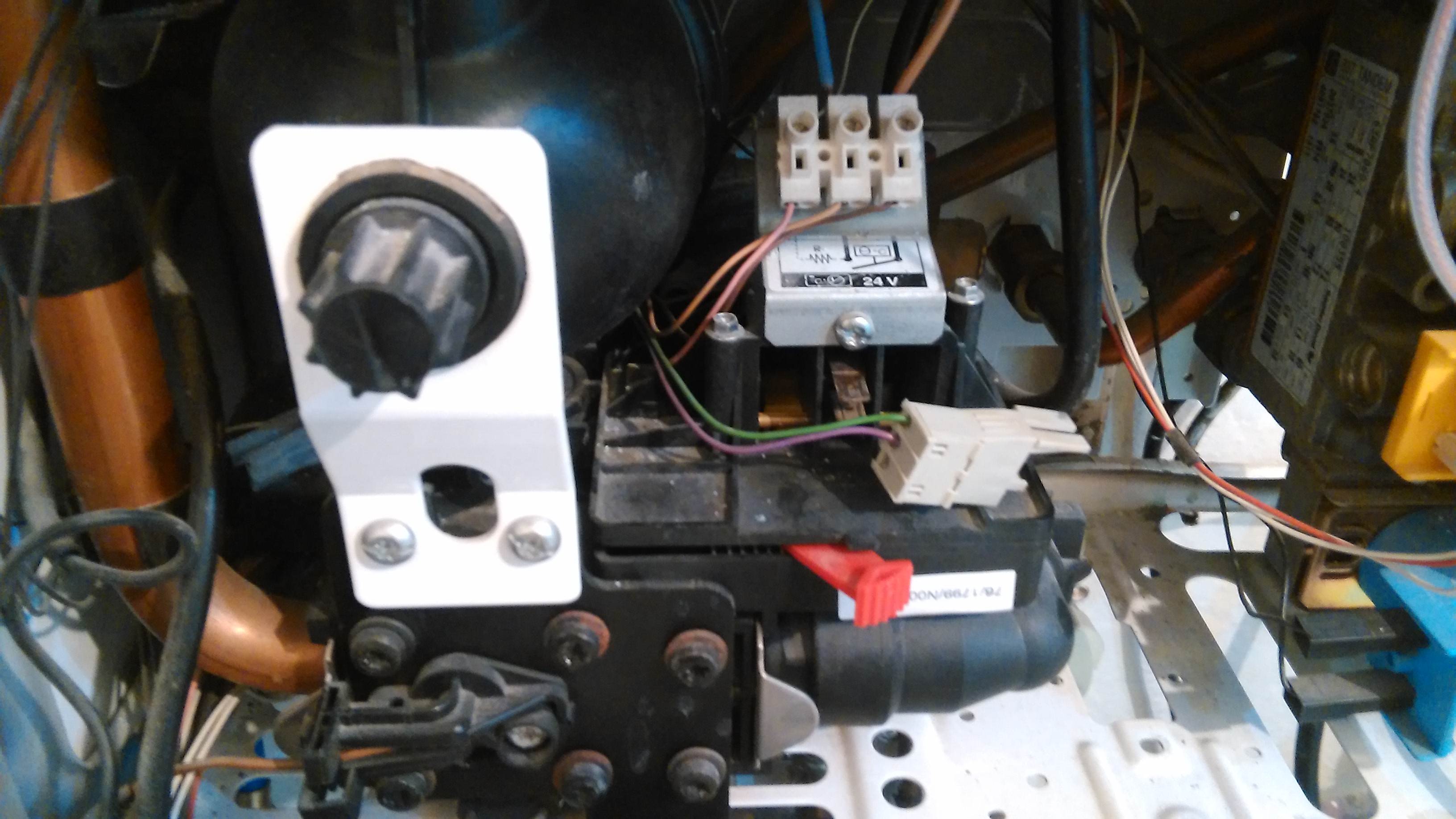

Comme demandé photo du câblage thermostat capot ouvert.

Sujets pièces jointes

IMG_20171101_181131.jpg, 1.03 mb, 3264 x 1836
IMG_20171101_181131.jpg 1.03 mb, 987 téléchargements depuis. 01-11-2017

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

Re.
A première vue votre TA est bel et bien branché aux bornes adéquates.

Mais sur ce modèle de chaudière un reglage supplémentaire des paramètres est possible.

Voici un extrait du manuel installateur  ci joint en page 18.


BETHENY51 a écrit:

Ce qui m'inquiète c'est que bien que le thermostat d'ambiance Otio ne demande rien (et ceci peut durer la journée quand la température ne baisse pas sous le niveau demandé par le thermostat d'ambiance Otio) la chaudière continue de s'allumer de temps en temps pour garder la température du circuit interne au niveau réglé (généralement aux environ de 5°C), et le circulateur interne de la chaudière tourne constamment (ce qui est normal dans ce cas).

Les switchs 4 et 5 sont sur ON ce équivaut au circulateur permanent.


Je vous conseille de basculer  ces deux switchs (4 et 5 ) Sur Off et observer si le comportement corresponds a vos attentes.

Sujets pièces jointes

Attachment icône thema-c19-23-as-c14-23-notice-emploi-et-installation.pdf 938.58 kb, 1895 téléchargements depuis. 01-11-2017

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de BETHENY51 Dernière modification par BETHENY51 (02-11-2017 16:33:46)

  • Inscrit : 01-11-2017
  • Messages : 6

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

Ai connecté switchs 4 et 5 sur off comme suggéré, malheureusement problème récurrent : l'arrêt du thermostat d'ambiance provoque l'arrêt des circulateurs de l'installation mais ne provoque pas l'arrêt du circulateur interne à la chaudière ni le fait qu'elle reste à la température demandée.
Y a t'il une autre manoeuvre à faire ? Suggestion ?

Citer Message 5

6 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

BETHENY51 a écrit:

Ai connecté switchs 4 et 5 sur off comme suggéré, malheureusement problème récurrent : l'arrêt du thermostat d'ambiance provoque l'arrêt des circulateurs de l'installation mais ne provoque pas l'arrêt du circulateur interne à la chaudière ni le fait qu'elle reste à la température demandée.
Y a t'il une autre manoeuvre à faire ? Suggestion ?

Non malheureusement Non car il semble que votre installation ne soit pas standardisé.

Vous dites que le thermostat arrête bien les circulateurs de l’installation mais pas celui interne a la chaudière.

En fait vous n'avez pas expliqué comment est faites votre installation.

Combien de circulateurs possédez vous sans compter celui de la chaudière?

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 6

  • Inscrit : 01-11-2017
  • Messages : 6

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

Mon installation comporte 2 circuits (donc 2 circulateurs + celui interne à la chaudière). Les 2 circuits sont reliés à une bouteille (environ 20 litres) que la chaudière alimente en eau chaude, la bouteille servant de tampon et d'alimentation des 2 circuits.

En fait je me demande s'il est normal que le circulateur interne à la chaudière tourne en constance (et donc déclenche de temps en temps le chauffage de l'eau tournant dans la chaudière et dans la bouteille) lorsque je la mets en route, et ceci même quand le thermostat d'ambiance n'est pas en demande?

Jusqu'ici, en tant que récent propriétaire de cette maison je n'utilisais que très rarement le chauffage central, ayant une pompe à chaleur et une cheminée avec insert. Me servant de moins en moins de l'insert ceci est la raison pourquoi je commence à me poser ces questions sur le fonctionnement de cette chaudière.

Citer Message 7

8 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Thermostat et chaudière gaz Saunier Duval Thema C23E

Bonjour.

Telle que vous décrivez l'installation ce fonctionnement est tout a fait normal.

les thermostats d'ambiance pilotent plutôt les circulateurs secondaires.
