Sujet : Schema d'evacuation

Bonjour,
Je souhaite vos avis sur ma future installation pour ma rénovation
Je dois créer cette semaine les regards (la pelle a cassé les canalisations existantes en gres...)

Pour le raccord aux égouts, je voulais mettre un regard en béton carré faire rentrer dedans la canalisation existante puis cimenté l’extérieur et créer une cunette a l’intérieur du regard (j'ai pas trouvé de tabouret compatible avec mon tube en grès 160).
Un diamètre de 100 vous parait correct ou il vaut mieux partir sur du 125 ?
Faut il un regard a l’extérieur pour le trop plein de la citerne ?

Merci d'avance

Yann

Sujets pièces jointes

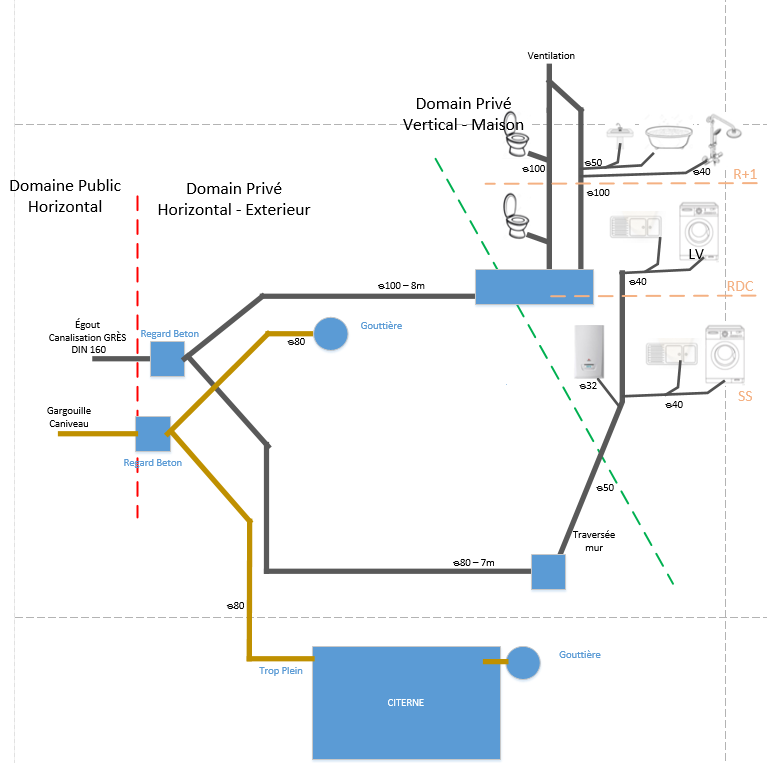

Evacuations_revAA.png, 57.56 kb, 767 x 763
Evacuations_revAA.png 57.56 kb, 269 téléchargements depuis. 25-09-2017

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Schema d'evacuation

Pour moi c'est correct a une exception prés.
Tous le collecteurs horizontaux se font en 100 et compris pour les salles d'eau et cuisines, vous réduisez seulement du 100 vers le 40 ou 50 a la sortie de sol.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de Yannou

  • Yannou
  • Echelon I
  • Déconnecté
  • Inscrit : 27-06-2017
  • Messages : 16

Re : Schema d'evacuation

Bonjour merci pour vos conseils
Mon maçon est passé hier et m'a conseillé de partir sur du 125 pour les collecteurs car ils sont aujourd'hui en 160 avec une pente assez forte (5-8%). Il conseille aussi du CR4 voir CR8 car ce n'est pas très profond et vu les longeurs, autant faire bien.
J'ai aussi regroupé les chutes avant la sortie de la maison. Cela fait donc un coude. Est ce problématique ? La sortie passe dans l'epaisseur de ITE sur 50cm, j'ai vu que le DUT l'interdit.
Dois je mettre un regard de chute sur collecteur ou juste un TE  et un bouchon de maintenance ?


Yann

Sujets pièces jointes

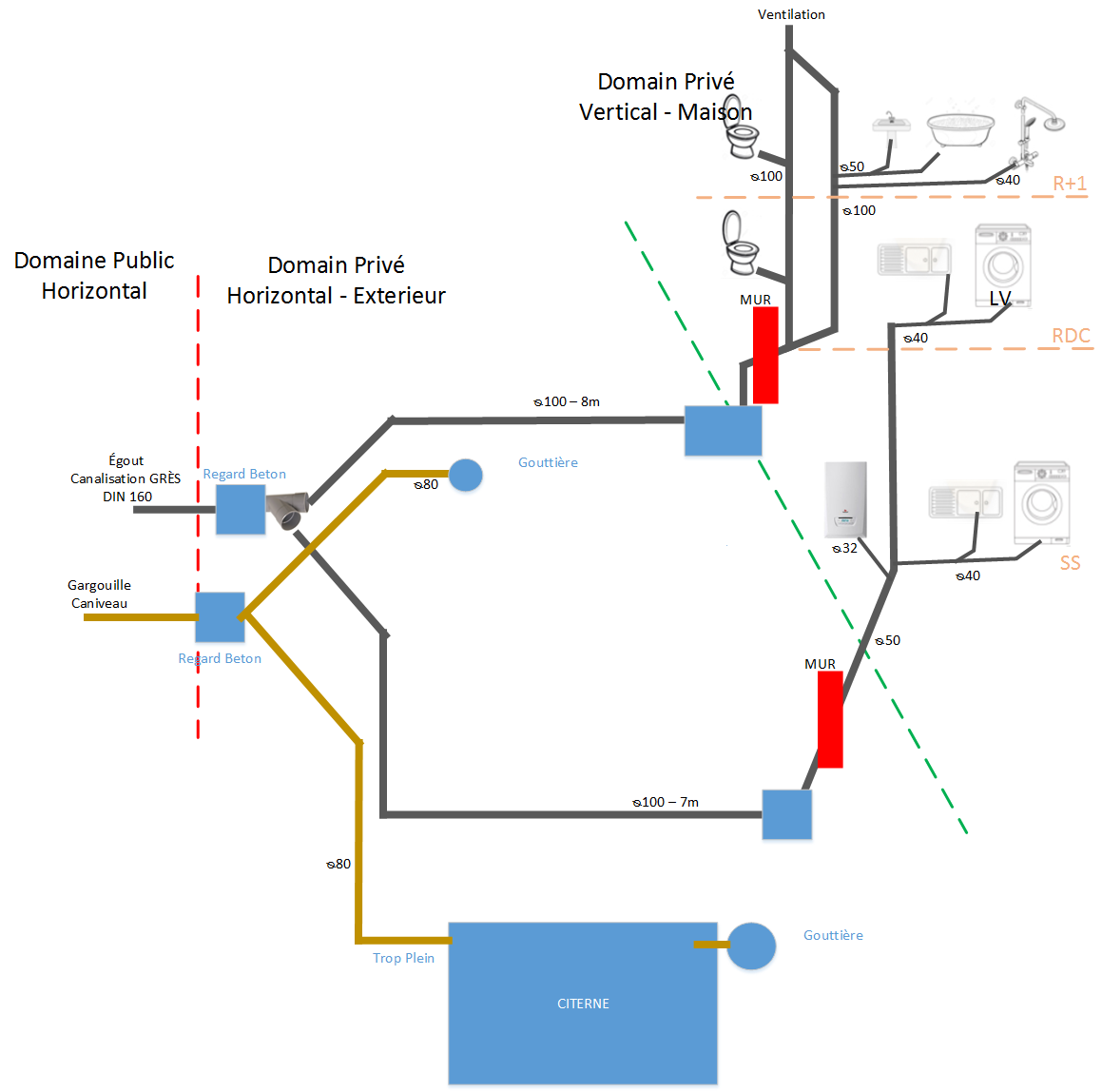

Evacuations_revAB.png, 102.92 kb, 1159 x 1148
Evacuations_revAB.png 102.92 kb, 267 téléchargements depuis. 26-09-2017

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Schema d'evacuation

Bonjour.

Le CR8 est plutôt réservé aux passages de voitures, donc CR4 suffit, mais je vos joint le tableau.

Moi je feras sortir les deux tuyaux dans le regard, pour les réseaux internes j'utiliserais du 100.

Attention a ne pas surdimensionner, car plus le tuyau est grand plus le flux doit être important pour pousser les effluents, ou alors il faut plus de pente.

Sujets pièces jointes

Attachment icône AssainissementPVC.pdf 219.87 kb, 1096 téléchargements depuis. 27-09-2017
