Sujet : fuite sur le réseau d eau 11L/24 heures

Bonjour a vous tous,
Je réalise la rénovation d un corps de ferme et je viens de m apercevoir que j avais une fuite dans le réseau d environ 11L/24 heures
J ai un regard sur le chemin avec un compteur principale puis redistribuer en 9 conduits vers des compteurs individuels pour 5 d entre eux ( les 4 autres sont en attente sous terre avec des bouchons en plastique que le professionnel a installé avant de les enterrer)

* je précise que je n ai pas de fuite après les 5 compteurs individuels...

Pour moi je suspecte un bouchon d un des 4 tuyaux enterrés qui pourrait être défectueux..?!

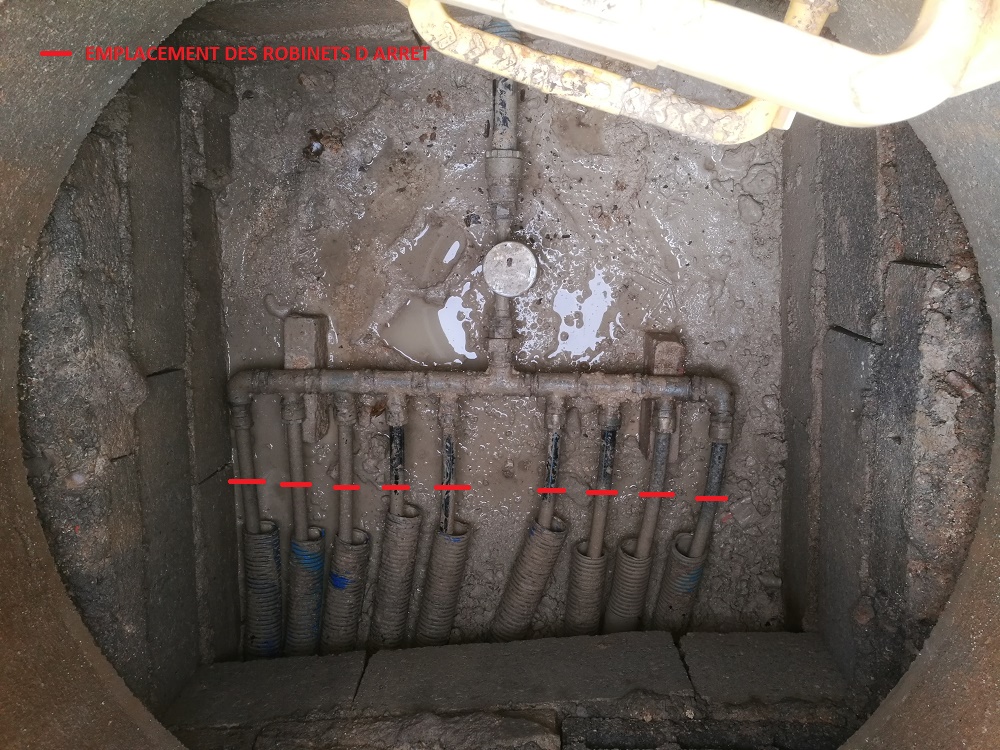

Pour faciliter les recherches et fermés les 4 conduites qui ne sont pas utilisées pour l instant;je souhaiterai installer 9 robinets (voir photo ), mais je souhaiterai être sur de ne pas faire baisser la pression car il y aura tout de même 9 logements en finalité..?!
Les 9 tuyaux en PE sont en 25 mm de daimètre

D avance merci pour votre aide

Sujets pièces jointes

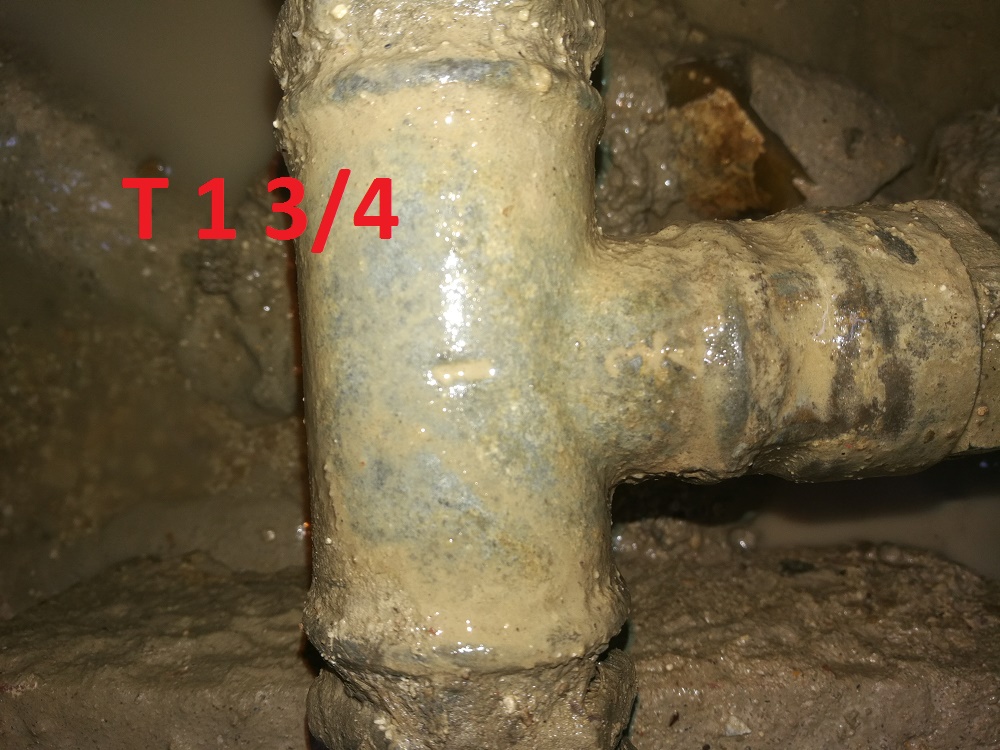

IMG_20170319_121214.jpg, 658.57 kb, 1000 x 1333
IMG_20170319_121214.jpg 658.57 kb, 245 téléchargements depuis. 19-03-2017

IMG_20170319_121354.jpg, 256.66 kb, 1000 x 750
IMG_20170319_121354.jpg 256.66 kb, 226 téléchargements depuis. 19-03-2017

Re : fuite sur le réseau d eau 11L/24 heures

suite

Sujets pièces jointes

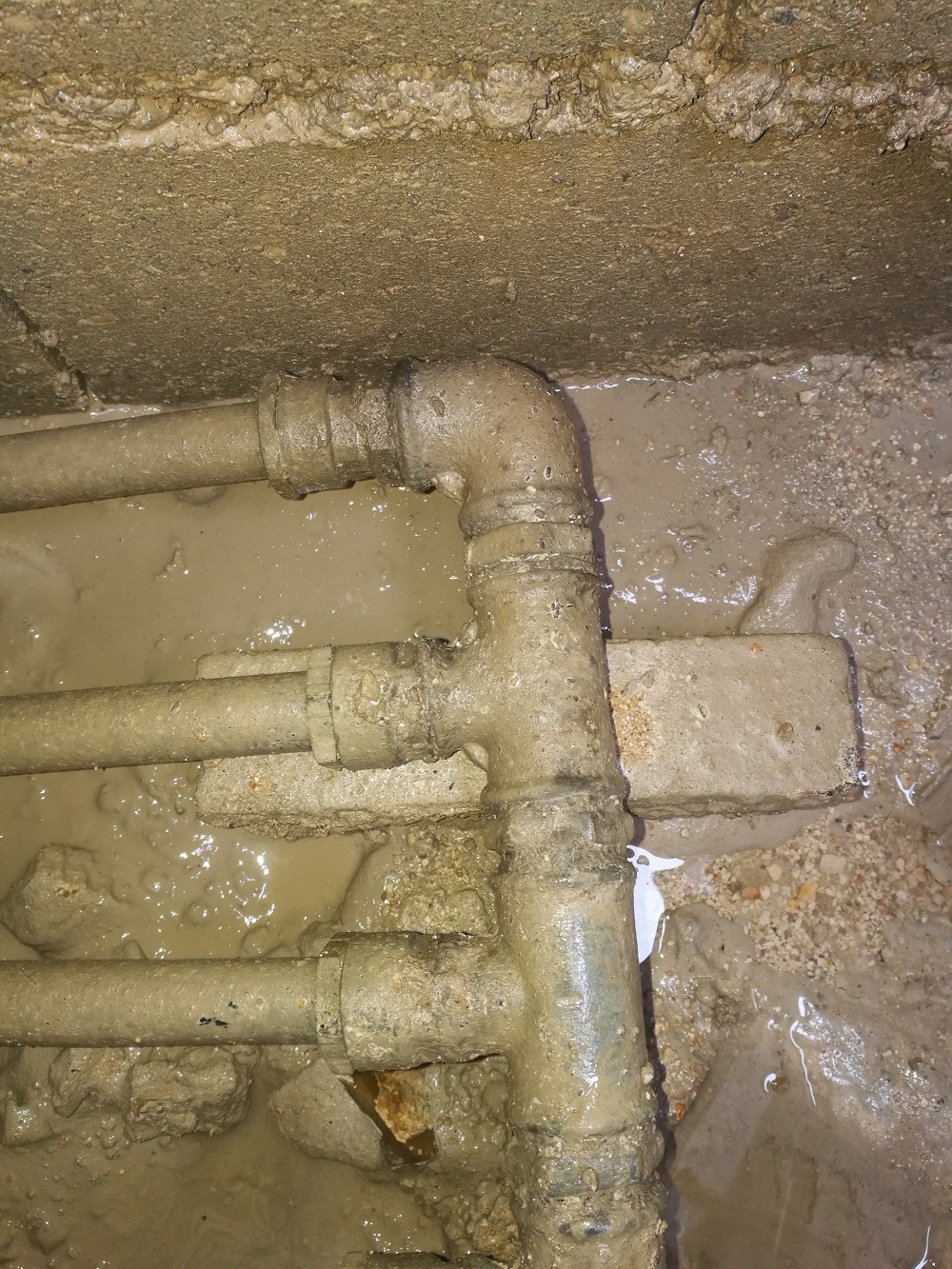

IMG_20170319_122007.jpg, 365.18 kb, 1000 x 750
IMG_20170319_122007.jpg 365.18 kb, 257 téléchargements depuis. 19-03-2017

3

Re : fuite sur le réseau d eau 11L/24 heures

bonjour

quelle est la question?
les fait d'installer des robinets ne fera pas chuter la pression d'utilisation finale

JR

Re : fuite sur le réseau d eau 11L/24 heures

oui car avec des vannes d arrêt je pourrait verrouiller les 4 conduites enterrées sous le sol et il sera possible de recherché la fuite...?!

Re : fuite sur le réseau d eau 11L/24 heures

compteur

le tuyau en PE avant compteur est de 40 mm de diamètre

6

Re : fuite sur le réseau d eau 11L/24 heures

Personnellement je prendrais des vannes que je visserais directement dans les tés.

Puis les tuyaux viendraient se raccorder sur les vannes.
Les vannes en 3/4 (20/27) ont un passage nominal de 20mm soit 1 mm de plus que le tuyaux polyéthylène de 19/25
Il n'y aura donc pas de perte de charge a ce niveau.

Même s'il y en aurait une petite perte elle ne serais pas énorme, vu qu'il s'agit de tuyaux très haute pression et ou la vitesse de l'eau est supérieure aux canalisations apparentes.

Pour résumer.

Si a l'avenir, lorsque tous les logements seront alimentés et en service, une perte de débit ou pression se fera sentir, elle ne sera certainement pas provoqué par les vannes que vous pourrez installer a ce niveau.

Re : fuite sur le réseau d eau 11L/24 heures

Dani a écrit:

Personnellement je prendrais des vannes que je visserais directement dans les tés.

Puis les tuyaux viendraient se raccorder sur les vannes.
Les vannes en 3/4 (20/27) ont un passage nominal de 20mm soit 1 mm de plus que le tuyaux polyéthylène de 19/25
Il n'y aura donc pas de perte de charge a ce niveau.

Même s'il y en aurait une petite perte elle ne serais pas énorme, vu qu'il s'agit de tuyaux très haute pression et ou la vitesse de l'eau est supérieure aux canalisations apparentes.

Pour résumer.

Si a l'avenir, lorsque tous les logements seront alimentés et en service, une perte de débit ou pression se fera sentir, elle ne sera certainement pas provoqué par les vannes que vous pourrez installer a ce niveau.

Mon plombier m à indiqué d installer des vannes quart de tour 20/27 mâle femelle vissés que les T....C est bien là même chose que tu m as proposé ??

8

Re : fuite sur le réseau d eau 11L/24 heures

C'est en effet la meilleure solution.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : fuite sur le réseau d eau 11L/24 heures

Merci à vous tous pour votre aide et votre collaboration

Si le compteur est trop petit par apport à la demande que je dois en faire, quel référence ou type de compteur dois je demander à la mairie ???
D avance merci

10

Re : fuite sur le réseau d eau 11L/24 heures

bonjour

si on prend par exemple 2.1m3/h par départ ( un évier , un lavabo et une baignoire en simultané )  et si on tient compte du diamètre du tube d'alimentation générale, un compteur de 10m3/h me parait adapté.

à adapter à votre configuration, qu'est ce que vous alimentez?

JR
