Sujet : Raccord pour gonflage réservoir d'eau

Bonjour

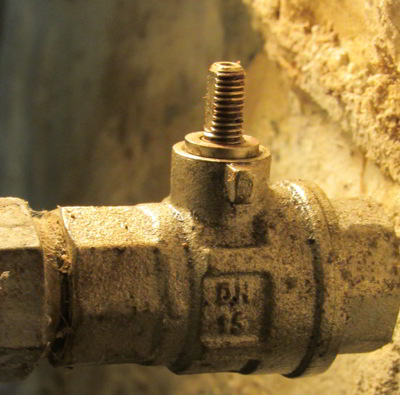

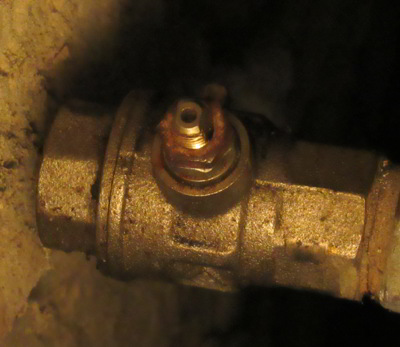

Je veux regonfler mon réservoir d'eau mais le valve de gonflage n'est pas de type "pompe à vélo" - en fait il est plus petit en diamètre (voir photos) que le raccord de ma pompe vélo (type Schrader) . Quelqu'un saurait-il identifier cette valve? Existeriat-il un adaptateur ou une autre solution pour pouvoir utiliser ma pompe à vélo (de type pompe à pied, costaud)?

Je suis à votre dispo pour tout renseignent complementaire. Merci

Sujets pièces jointes

valve_gonflage_réserv0.jpg, 32.76 kb, 400 x 347
valve_gonflage_réserv0.jpg 32.76 kb, 320 téléchargements depuis. 16-01-2017

valve_gonflage_réserv1.jpg, 46.56 kb, 400 x 395
valve_gonflage_réserv1.jpg 46.56 kb, 337 téléchargements depuis. 16-01-2017

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Raccord pour gonflage réservoir d'eau

Bonjour.

Ce que vous nous montrez dans l'image n'est pas une valve de remplissage, il s'agit de l'axe de la vanne qui actionne la sphère permettant l'ouverture et fermeture  de la vanne.

Pour les réservoirs a vessie il doit y avoir une valve de type voiture quelque part.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 16-01-2017
  • Messages : 4

Re : Raccord pour gonflage réservoir d'eau

Niel a écrit:

Bonjour.

Ce que vous nous montrez dans l'image n'est pas une valve de remplissage, il s'agit de l'axe de la vanne qui actionne la sphère permettant l'ouverture et fermeture  de la vanne.

Pour les réservoirs a vessie il doit y avoir une valve de type voiture quelque part.

Merci. Je ne sais pas si mon réservoir est à vessie ou pas. Mais en tout cas je ne trouve pas d'autre valve de type voiture (je présume que vous voulez diez Schrader...?). Où serait-elle située?

Merci encore

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Raccord pour gonflage réservoir d'eau

S'il n'y a pas de valve schrader  c'est que c'est un réservoir qui ne doit pas être gonflé.

Pouvez vous poster une image de la vue globale du réservoir.
C'est un réservoir de quoi?

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de Lestrad Dernière modification par Lestrad (16-01-2017 15:49:48)

  • Inscrit : 16-01-2017
  • Messages : 4

Re : Raccord pour gonflage réservoir d'eau

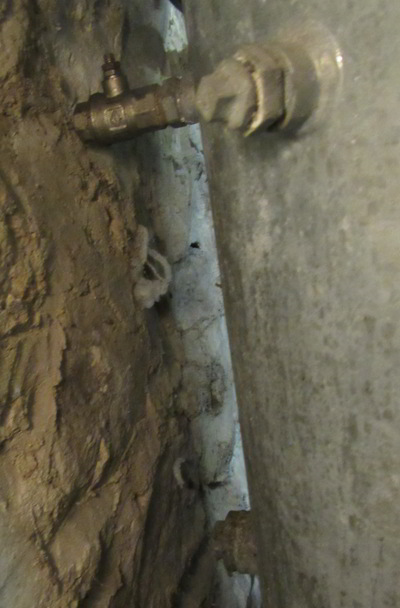

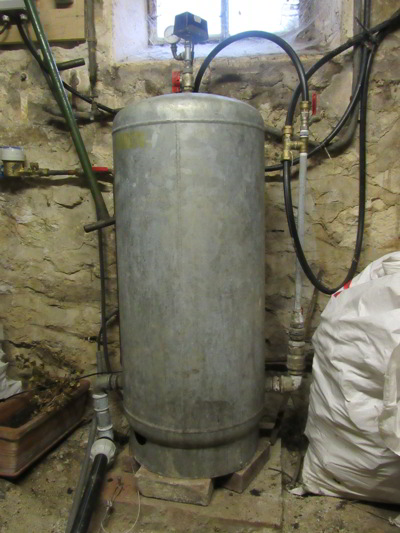

Merci. Voici une vue générale de l'installation. C'est un réservoir d'eau (surpresseur) alimenté par une pompe submergée dans un puits dans la cave. Je joins aussi une photo de l'arrière du ballon - il y a deux autres raccords, mais je ne vois pas de valve.

Le problème est que la pompe se met en route et puis se coupe aussitôt plusieurs fois dès qu'on tire la châsse des WC, alors qu'il y a largement assez d'eau pour remplir plusieurs fois les WC.

Merci encore

Sujets pièces jointes

arrière.jpg, 55.98 kb, 400 x 608
arrière.jpg 55.98 kb, 301 téléchargements depuis. 16-01-2017

vue_gen.jpg, 67.83 kb, 400 x 533
vue_gen.jpg 67.83 kb, 342 téléchargements depuis. 16-01-2017

Citer Message 5

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Raccord pour gonflage réservoir d'eau

bonjour

normalement le tube noir au dessus du tube transparent (qui sert à voir le niveau d'eau dans la cuve) doit être raccordé sur le haut du réservoir.
sur la partie haute ou il y a le manomètre et le pressostat il devrait y avoir dune prise pouri gonfler avec un compresseur en air ou azote.
Ce type d'installation n'est plus conforme il faut un réservoir avec vessie pour pas qu'il y ait contact entre l'eau et l'air, car à la surface de l'eau se développent des bactéries

JR

Citer Message 6

  • Inscrit : 16-01-2017
  • Messages : 4

Re : Raccord pour gonflage réservoir d'eau

Merci. En fait cette eau ne sert qu'aux toilettes.

Le gros tube noir qui arrive en bas vient en fait de la pompe dans le puits. Il n'y a pas de dispositif pour voir le niveau.

Il faudrait donc que j'essaie de rajouter une valve de gonflage sur la partie pressostat? Je ferai une photo rapprochée plus tard dans la soirée, comme mon appareil photo est en panne de batterie.

Merci pour toute votre aide.
