Sujet : Avis sur ma distribution ECFS
Bonjour à tous et mes meilleurs vœux pour cette nouvelle année !
J'ai besoin d'un petit coup de pouce pour ma plomberie, je me sens un peu seule au monde devant mon schéma ....
J'aurai besoin de savoir si j'ai commis des erreurs concernant les points suivants :
- choix des diamètres des tuyaux
- choix entre collecteur ou té
- déséquilibre de pression éventuel à cause d'un mauvais placement des collecteurs et té
L'installation est en PER, le point de départ des arrivées se fait dans le garage en sous-sol.
Il y a des collecteurs ou té fixés au plafond du sous-sol pour alimenter les équipements du sous-sol et du RDC. Il y a un collecteur chaud et froid fixé au plafond du RDC pour alimenter l'ETAGE.
Commentaires sur mes schémas :
- Concernant le froid, entre le té T1 et T2, j'ai mis un tuyau de PEHD 32 car il m'en reste et je me disais que ça ne pouvait pas faire de mal...
Pour les WC il y a un gestionnaire qui passe automatiquement de l'eau de pluie à l'eau de ville. D'après la notice d'installation, ce gestionnaire demande une arrivée d'eau potable en 25mm. C'est donc pour cela qu'entre T2 et C2 j'ai mis un aussi gros diamètre.
Pour les arrosages extérieurs j'ai choisi du 16/20 pour me permettre d'installer au besoin des robinets de grandes tailles. Ils seront probablement connectés au collecteur Eau de pluie suivant les besoins.
- Concernant le chaud, est-ce que cela pose un problème si je connecte le collecteur de l'étage en sortie du collecteur C1 ? Sachant qu'entre le collecteur C1 et celui de l'étage il y a 3m. D'après un post de Dani "Diamètres d'alimentation et d'évacuation des appareils sanitaires" il est écrit :
N'alimentez jamais une nourrice depuis une sortie d'une autre nourrice, cela crée un déséquilibre de pression.
Alors ai-je fait des erreurs ?
Merci d'avance pour votre aide précieuse.
Plans de distribution du sous-sol :

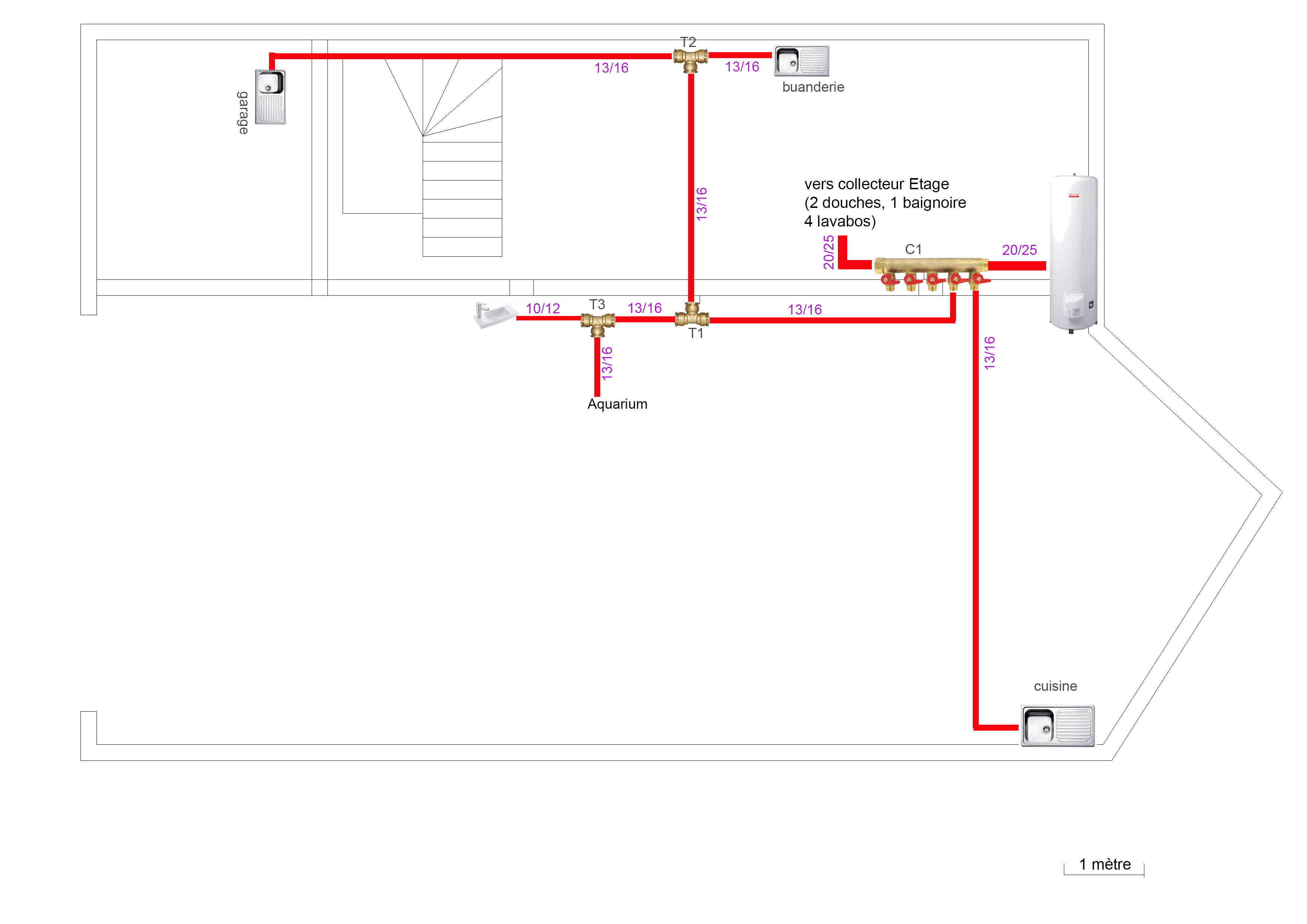

chaud.jpg 465.88 kb, 325 téléchargements depuis. 01-01-2017

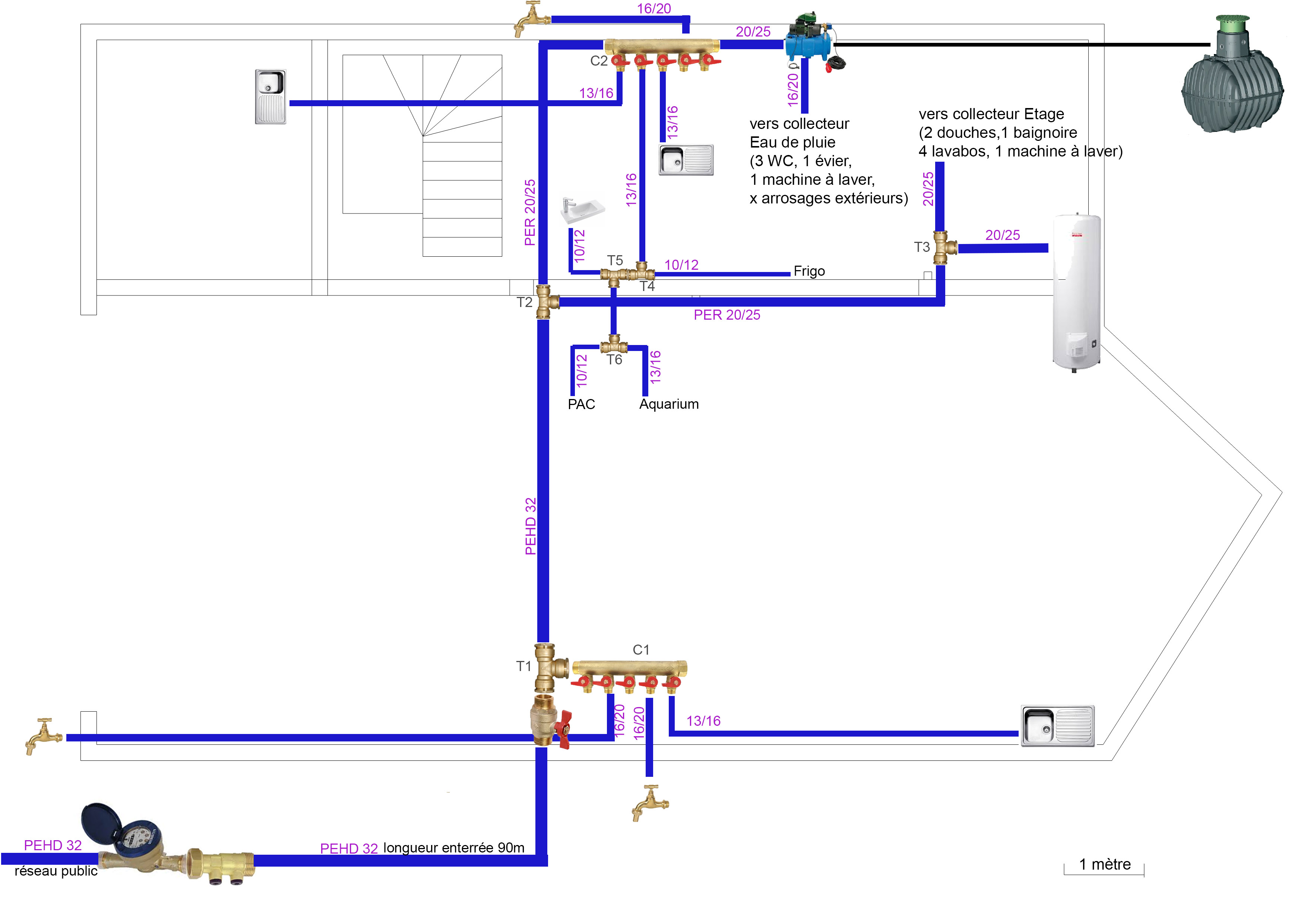

froid.jpg 642.12 kb, 315 téléchargements depuis. 01-01-2017
