Sujet : Avis schéma évacuation principale

Bonjour,

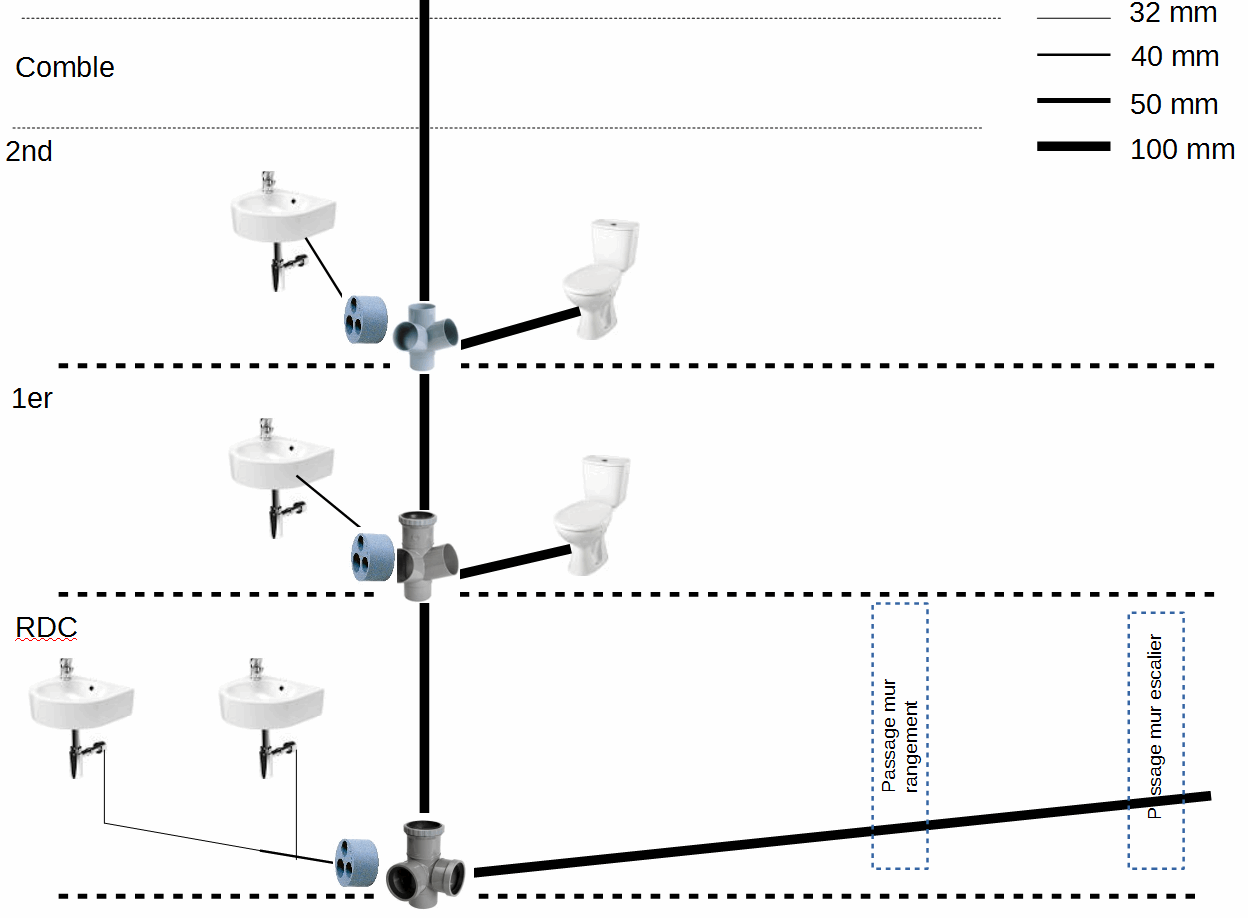

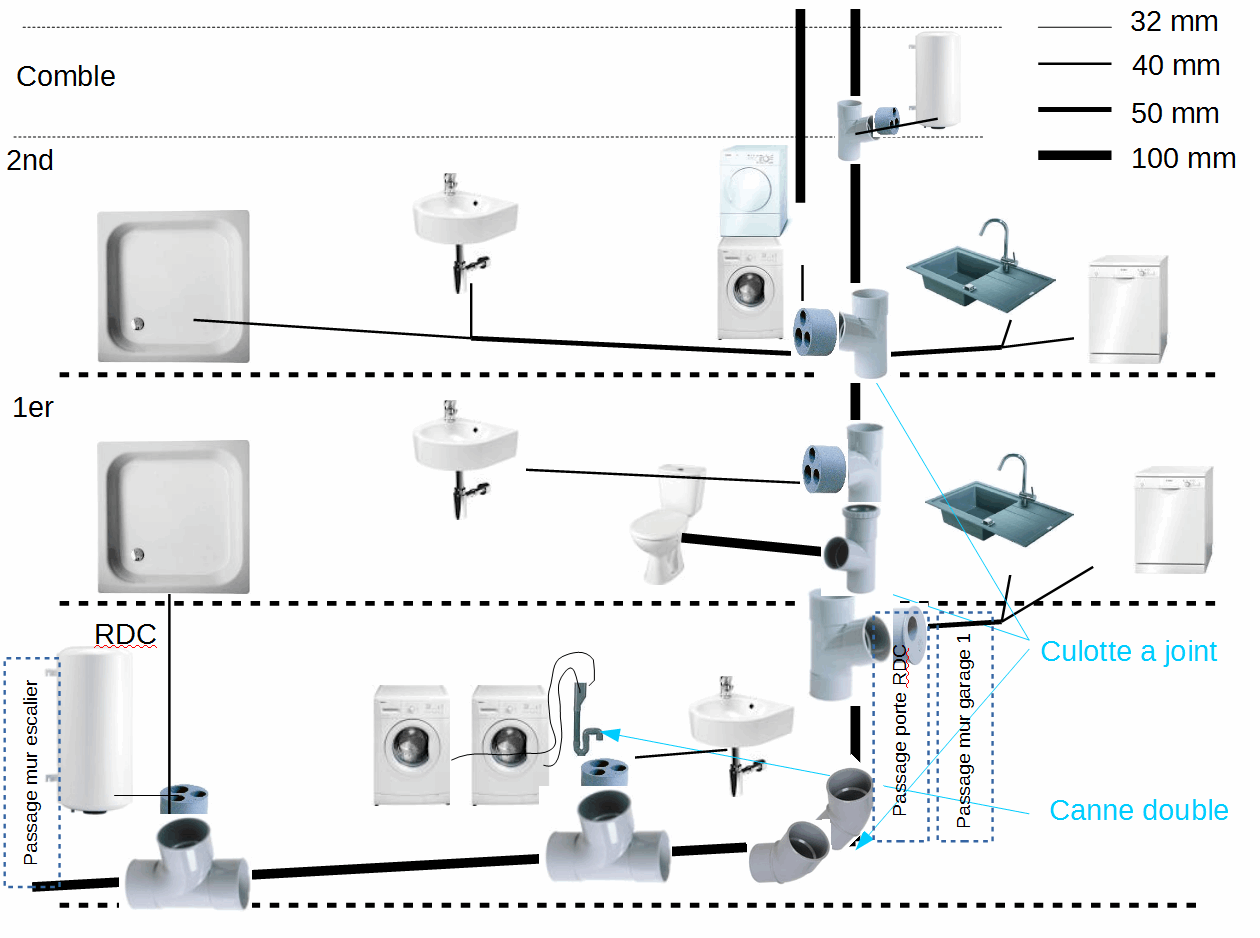

Tout d'abord je vous félicite et remercie pour les nombreux conseils que l'on peut trouver ici, cela m'a été d'une grande utilitée pour la réalisation de mes schémas. Cela m'a permis de réaliser mon schéma d'évacuation principale ci-dessous et je vous le soumets pour avis. Ce plan est pour une maison ayant une habitation au 1er et une autre au 2nd. Je n'ai représenté que les raccords de 100.

J'ai quelques questions:
Existe t-il des culottes double équerre en 100 avec une équerre en 40? Je pourrais ainsi limiter les tampons de réduction.
Est-ce que le schéma ci-dessous vous semble correct? J'ajouterai un tampon de visite à la liaison entre la chute verticale et horizontale.

Merci à vous.

Sujets pièces jointes

1.gif, 56.51 kb, 1248 x 918
1.gif 56.51 kb, 362 téléchargements depuis. 18-11-2016

2.gif, 138.57 kb, 1260 x 938
2.gif 138.57 kb, 371 téléchargements depuis. 18-11-2016

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Avis schéma évacuation principale

Globalement ça le fais, malgré que je conseillerais la méthode avec deux tuyaux de chute.

Il n'existe pas de culottes doubles réduites.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de hub

  • hub
  • Apprentis
  • Déconnecté
  • Inscrit : 18-11-2016
  • Messages : 4

Re : Avis schéma évacuation principale

Merci Niel, pour le retour. J'utilise un tuyaux de chute car cela me permet de conserver la descente actuelle.
En revanche je viens de voir que que je ne pourrai pas avoir assez de pente pour la douche du 2nd étage. Savez-vous si la modification ci-dessous ne posera pas de problème?
L'évacuation vertical de la douche du 2nd serait en diamètre 40 à travers le 1er pour pouvoir passer derrière le placo.

Sujets pièces jointes

Evacuation_douche.png, 73.24 kb, 266 x 725
Evacuation_douche.png 73.24 kb, 278 téléchargements depuis. 27-11-2016

Citer Message 3

4 Réponse de hub

  • hub
  • Apprentis
  • Déconnecté
  • Inscrit : 18-11-2016
  • Messages : 4

Re : Avis schéma évacuation principale

Bonjour,

Je relance le sujet car j'ai commencé l’installation de mon réseau d'évacuation et je vais bientôt attaquer la colonne de douche du précédent message. Pensez-vous que le schéma au-dessus fonctionnera ou il faut que je mette une ventilation jusqu’à la toiture pour cette colonne?

Citer Message 4

5 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Avis schéma évacuation principale

Si vous avez deux logement différent il vaut mieux avoir deux colonnes. Une pour les eaux usés une pour les eaux vannes.
D'autre part avec une seule colone vous aurez des problèmes pour raccorder les différents appareils à chaque plancher.
Il existe plein de schémas sur le forum que vous pourrez consulter pour vous y inspirer.
N'oubliez pas la ventilation primaire.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

6 Réponse de hub

  • hub
  • Apprentis
  • Déconnecté
  • Inscrit : 18-11-2016
  • Messages : 4

Re : Avis schéma évacuation principale

Merci Niel pour vos informations. Je vais m'inspirer des autres schémas.
