Sujet : Vos avis sur schéma multicouche

Bonjour à tous,

Nous venons d’acquérir une maison unifamiliale dans le Hainaut.
Nous projetons de refaire toute la plomberie + canalisation + chauffage central.

Votre site nous a permis de glaner de précieux conseils afin de réaliser nous-même ce schéma que nous soumettons maintenant à votre appréciation. J'espère ne pas avoir fait trop de bêtises ... Toute remarque sera bonne à prendre !

Je vous joint donc un schéma "global" sanitaires + chauffage (mais donc, un peu le foutoir) et ensuite deux schémas différents pour plus de lisibilité : sanitaires froid/chaud sur l'un, chauffage sur l'autre. Ne vous inquiétez donc pas de voir des nourrices qui ne donnent sur rien, c'est que c'est repris dans l'autre schéma ! smile

Un immense merci d'avance pour vos avis !

Sujets pièces jointes

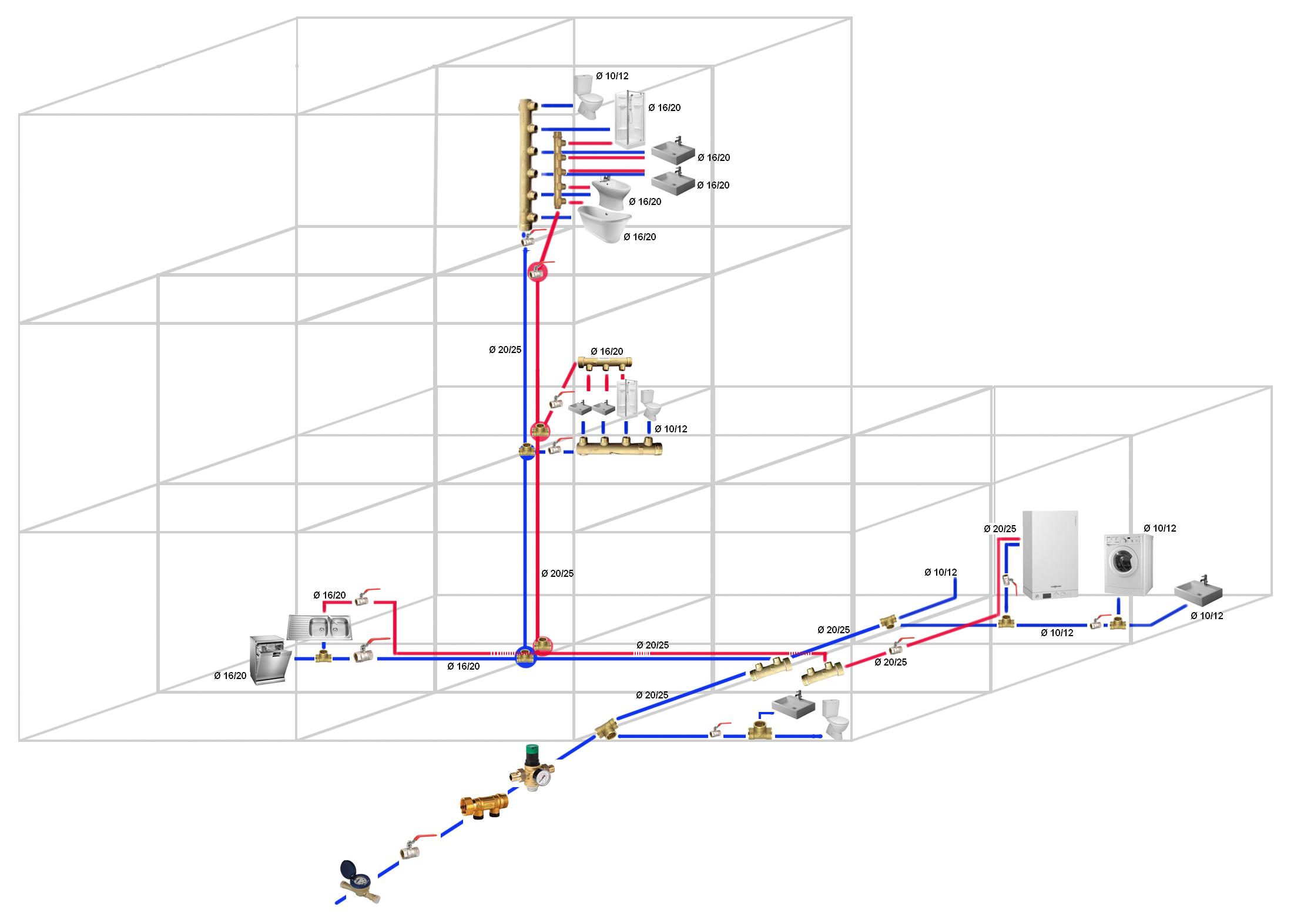

sanitaires froid+chaud.jpg, 192.56 kb, 2202 x 1573
sanitaires froid+chaud.jpg 192.56 kb, 256 téléchargements depuis. 02-10-2016

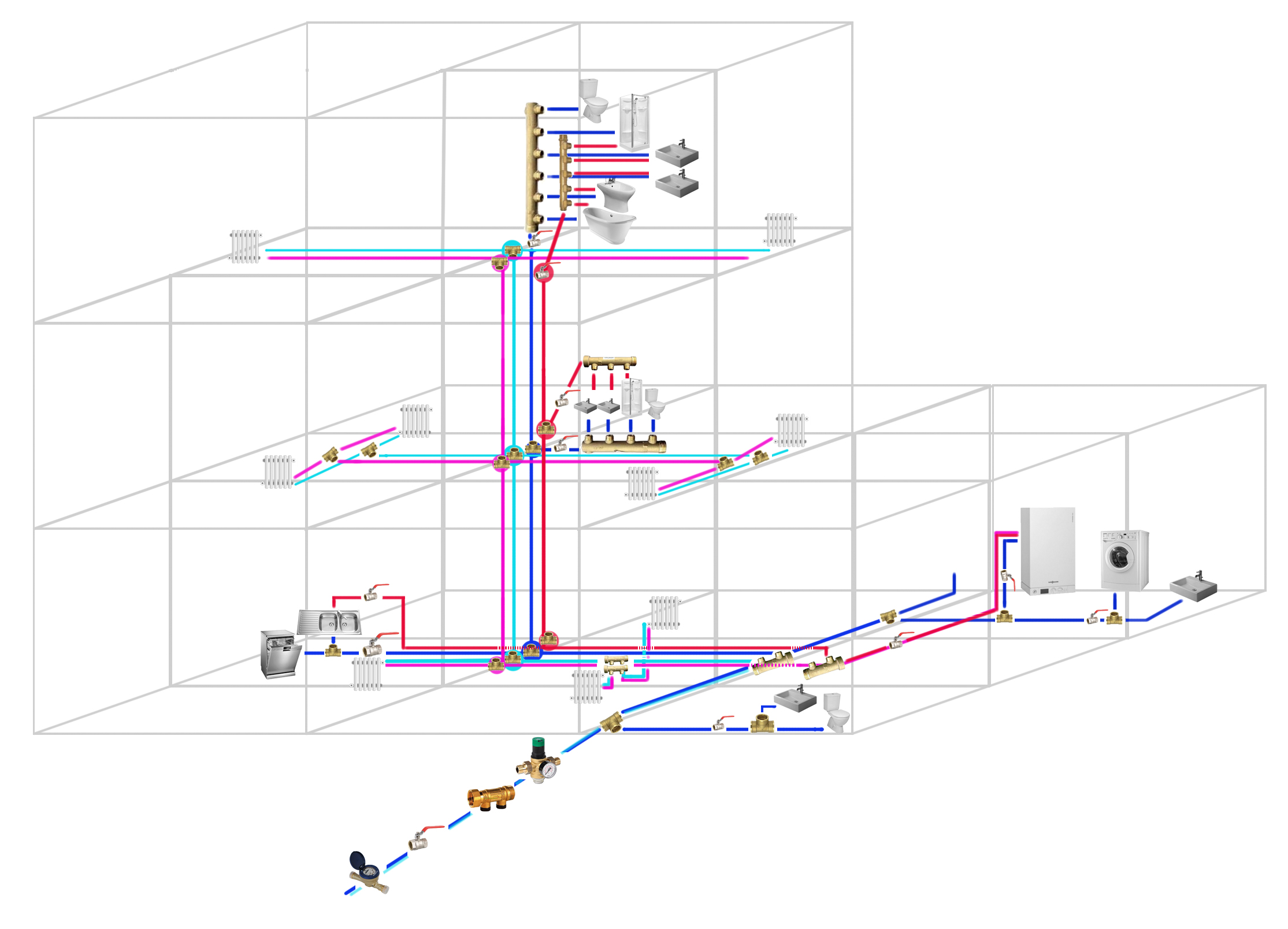

Total.jpg, 684.69 kb, 2229 x 1608
Total.jpg 684.69 kb, 209 téléchargements depuis. 02-10-2016

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

2

Re : Vos avis sur schéma multicouche

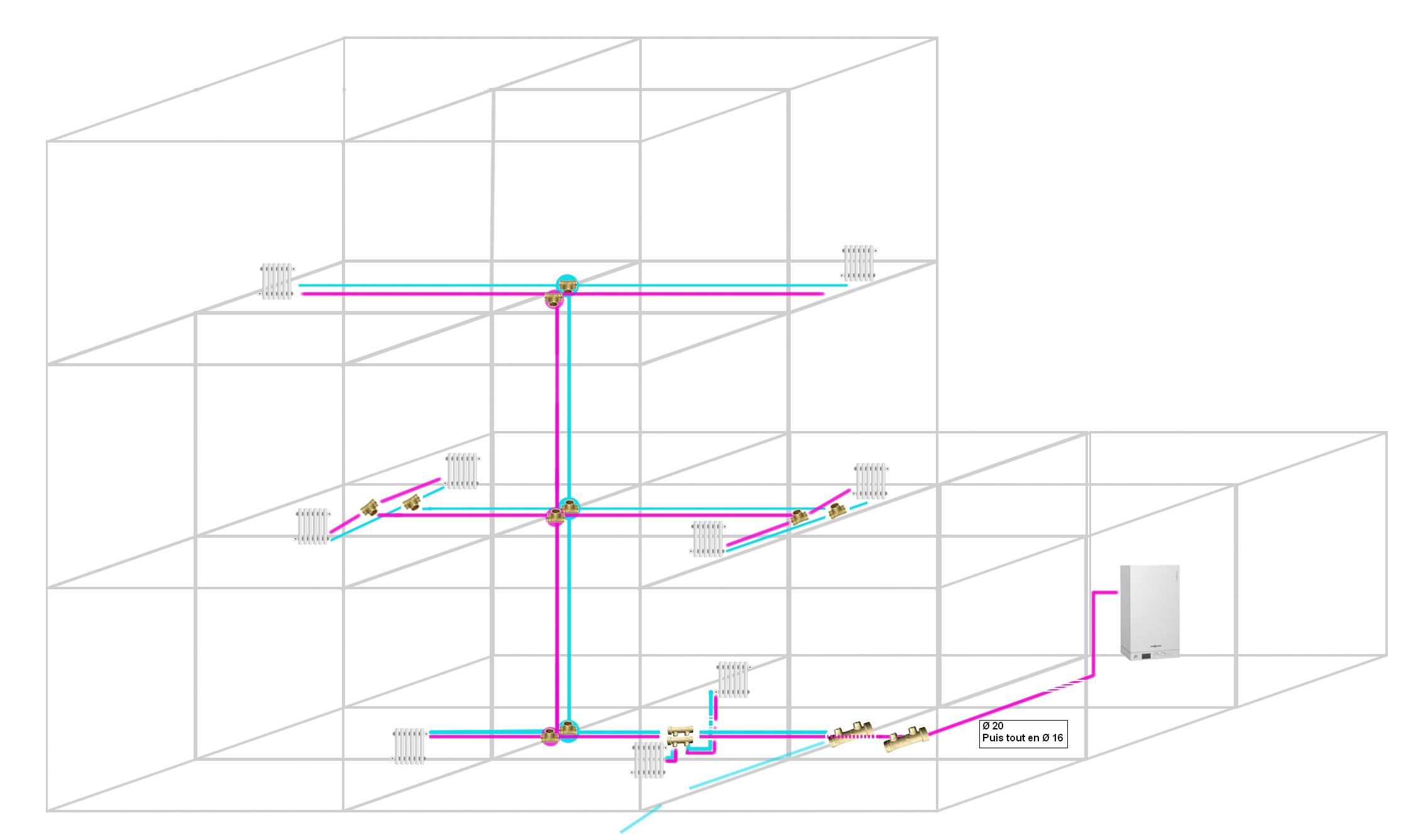

Et enfin le circuit chauffage

Sujets pièces jointes

radiateurs chaud+froid.jpg, 155.3 kb, 2256 x 1337
radiateurs chaud+froid.jpg 155.3 kb, 181 téléchargements depuis. 02-10-2016

Re : Vos avis sur schéma multicouche

bonjour

pour la plomberie, le schéma de distribution est bon, pour la sdb du haut , bidet et lavabos peuvent être en 12

pour le chauffage, il faudrait un peu plus de précision sur les différents diamètres, et parle-t -on en intérieur ou extérieur?

JR

4

Re : Vos avis sur schéma multicouche

Bonsoir,

Merci beaucoup pour cette première réponse !

Pour le chauffage, Je pensais à un diamètre 20/25 (comme pour les sanitaires) depuis ma chaudière jusqu'à ma première nourrice.
Ensuite, part de cette nourrice :
- un circuit eau sanitaire en 20/25
- un circuit eau radiateurs  20/25 également qui dessert les 3 étages
Ensuite, lorsque le circuit se sépare à un même étage vers les différentes pièces, du 16/20 ? Ou du 12/16 ?
Je n'ai pas encore réellement potassé la puissance des radiateurs, mes pièces font +-20m² chacune (4x4).
Les diamètres sont-ils les mêmes pour l'eau chaude et froide ? Je suppose que oui, mais pour être sure ...

Vous semble t-il correct, comme indiqué ci plus haut et dans le schéma qui reprend TOUT, de séparer avec des nourrices, depuis ma chaudière et/ou l'arrivée d'eau du réseau,
- un circuit sanitaire froid et chauffage froid sur une nourrice de 2
- un circuit sanitaire chaud et chauffage chaud sur une nourrice de 2 ?


Je m'embrouille moi-même donc navré si je ne suis pas très clair !

5

Re : Vos avis sur schéma multicouche

Bonjour.

Pour le chauffage

Sur le multicouche le 20/25 n'existe pas c'est plutôt du 20/26.

Moi je sortirais de la chaudière en 20/26 jusqu’au premier ensuite 16/20 du premier au deuxième.

Chaque ligne qui alimente plus d'un radiateur il faut utiliser du 16/20.
Pour chaque ligne individuelle utilisez du 12/16.

Pour l'eau potable

Sur l'eau froide il n'y a aucun problème a surdimensionner.
Sur l'eau chaude il faut utiliser des diamètres au plus juste, parce plus le diamètre est important et plus les pertes seront importantes et l'eau serait longue a arriver.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6 Dernière modification par Cy (02-10-2016 20:58:59)

Re : Vos avis sur schéma multicouche

Bonsoir et merci !

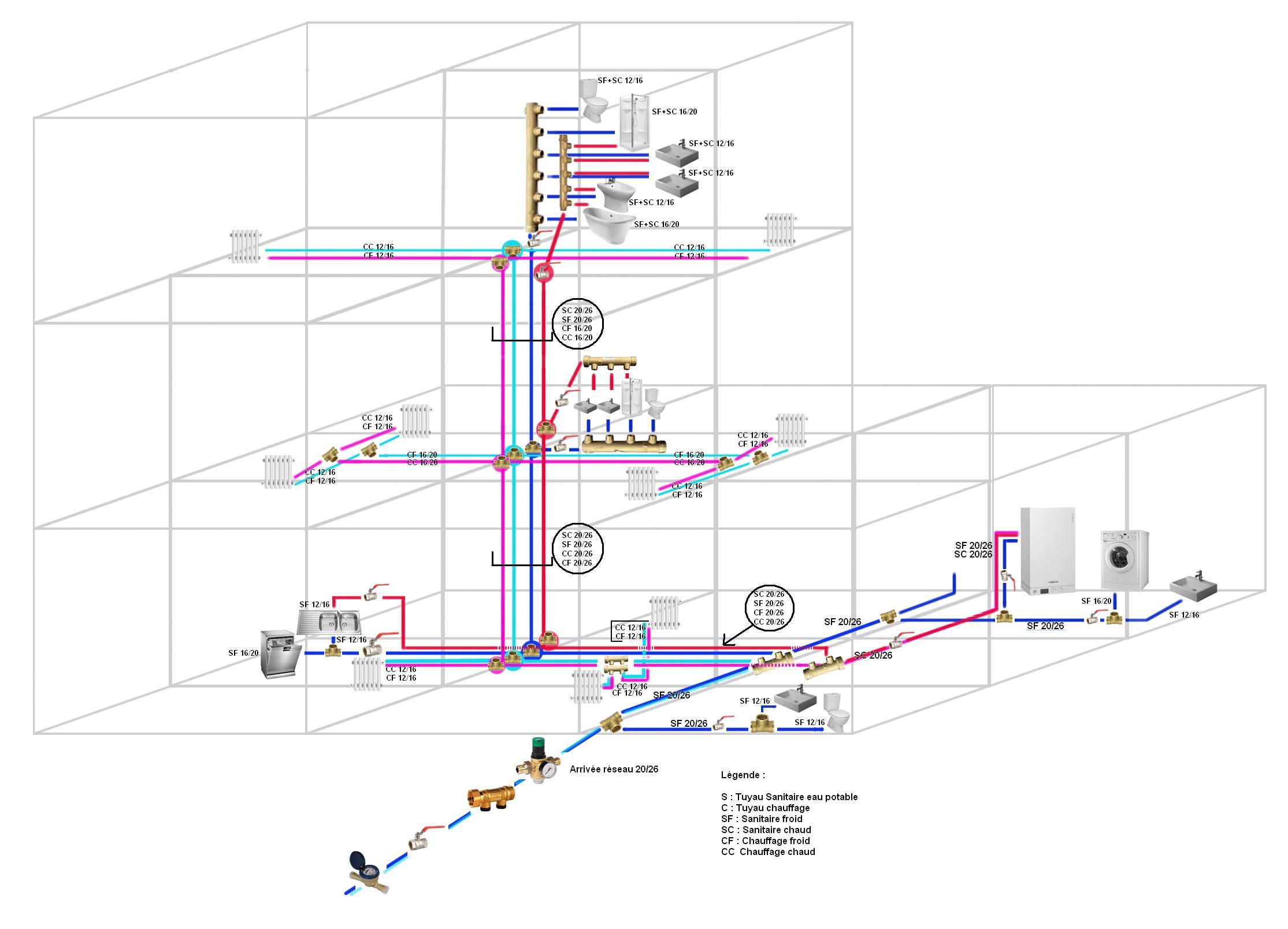

J'ai refait le schéma principal avec les diamètres que vous me conseillez. Qu'en pensez-vous ?

Petite question : Lorsque ma colonne principale arrive en 20/26 jusqu'au 2ème étage par exemple, comment faire pour faire "sortir" de la nourrice certain en 16/20 (bain) et d'autres en 12/16 (évier) ?

Aussi, entre ma chaudière et ma salle de bain du 2ème, je compte environs 13-15 mètres, pensez-vous qu'il faille faire un bouclage ou cela sera suffisant pour une utilisation +- rapide d'eau chaude ? (Chaudière à condensation,mais je n'ai pas encore potassé les détails).

Immense merci !

Sujets pièces jointes

Total.jpg, 249.25 kb, 2229 x 1608
Total.jpg 249.25 kb, 214 téléchargements depuis. 02-10-2016

7

Re : Vos avis sur schéma multicouche

Les légendes en plomberie sont plutot les suivantes.

  • EF = eau froide

  • ECS =  eau chaude sanitaire

  • RECS = retour ou bouclage d'eau chaude sanitaire

  • DCH = Départ de chauffage

  • RCH = Retour de chauffage

Pour brancher des tuyaux en 16/20 sur des sorties en 15/21, il suffit de se munir des raccords écrou prisonnier en 15/21, si vous ne trouvez pas ces raccords pour tuyaux de 16/20 il suffit d'utiliser une réduction "chemise" qui se visse sur la sortie en 15/21 pour l'augmenter.

Si vous ne voulez pas utiliser ces raccords d'adaptation branchez alors la ligne 16/20 sur le bout de nourrice.

Pour votre bouclage, je pense que du 20/26 pour l'eau chaude, c'est trop gros.... a vous de voir....

Le bouclage n'est passible que sur de l'eau chaude accumulé.
Le tuyau de 20/26 contiens 0.314ml au mètre linéaire donc 13x0.314 = 4.08 litres, donc soit vous envisagez un bouclage en prenant soin de bien l'isoler, soit vous trouvez une autre solution pour réduire ces pertes et cette attente.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

8

Re : Vos avis sur schéma multicouche

Merci pour vos conseils !
