Sujet : Schéma de principe module plancher chauffant

Bonjour,

pouvez vous m'indiquer le raccordement d'un module de plancher chauffant.

merci

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Schéma de principe module plancher chauffant

Bonjour Néo.

Avez vous une photo de votre module.
dans quelle circonstance il va etre posé, chaudière  avec radiateurs, pompe a chaleur, chaudière dédié au plancher chauffant?

il faut plus de détails.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3 Réponse de neo_du_56 Dernière modification par neo_du_56 (01-05-2016 22:27:50)

  • Inscrit : 06-04-2014
  • Messages : 36

Re : Schéma de principe module plancher chauffant

uniquement plancher chauffant , pompe a chaleur extérieur raccordé au module intérieur, j'aimerai avoir un schéma de principe hydraulique de l'installation intérieur comprenant le module et ces composant jusqu'au nourrice.

merci

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 963

Re : Schéma de principe module plancher chauffant

bonjour

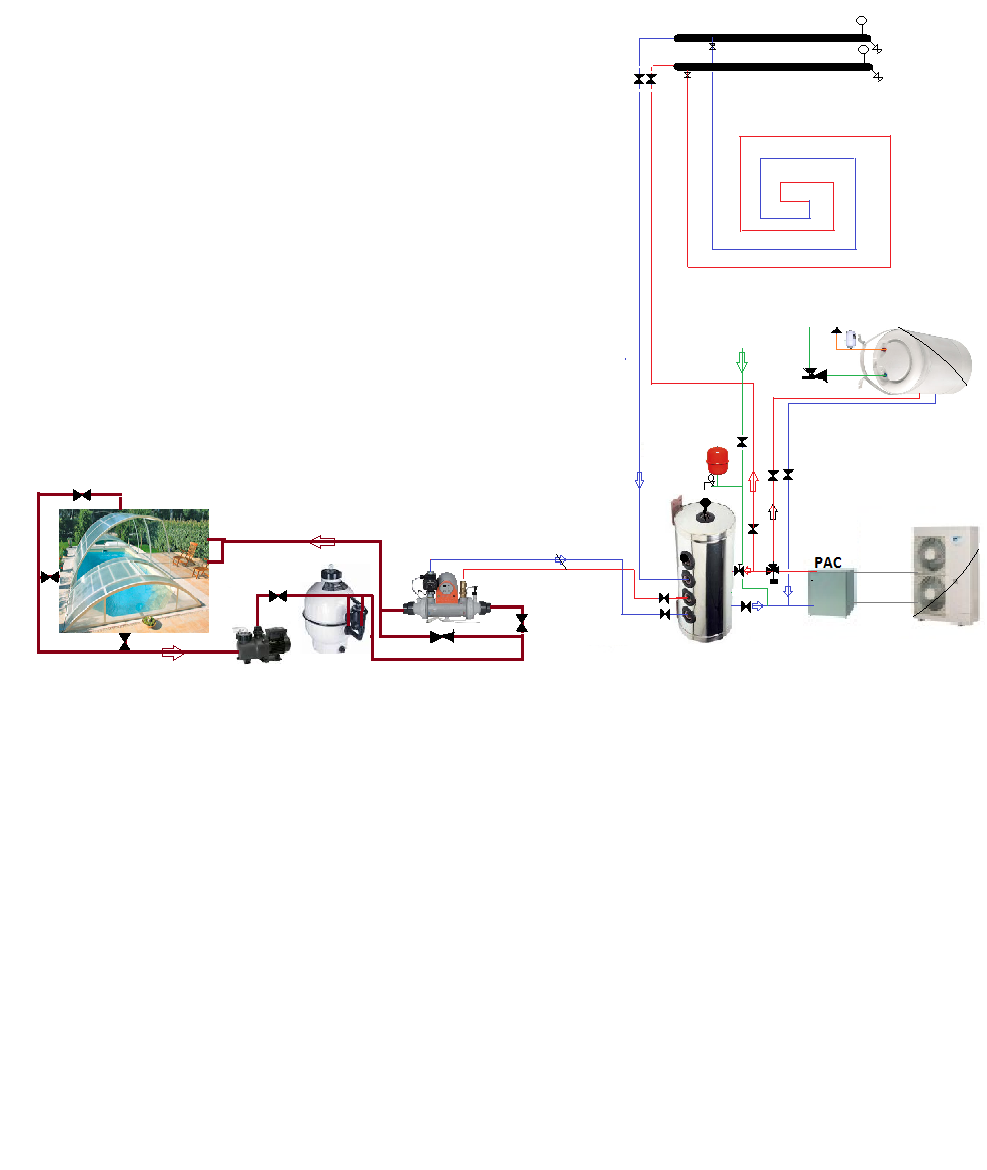

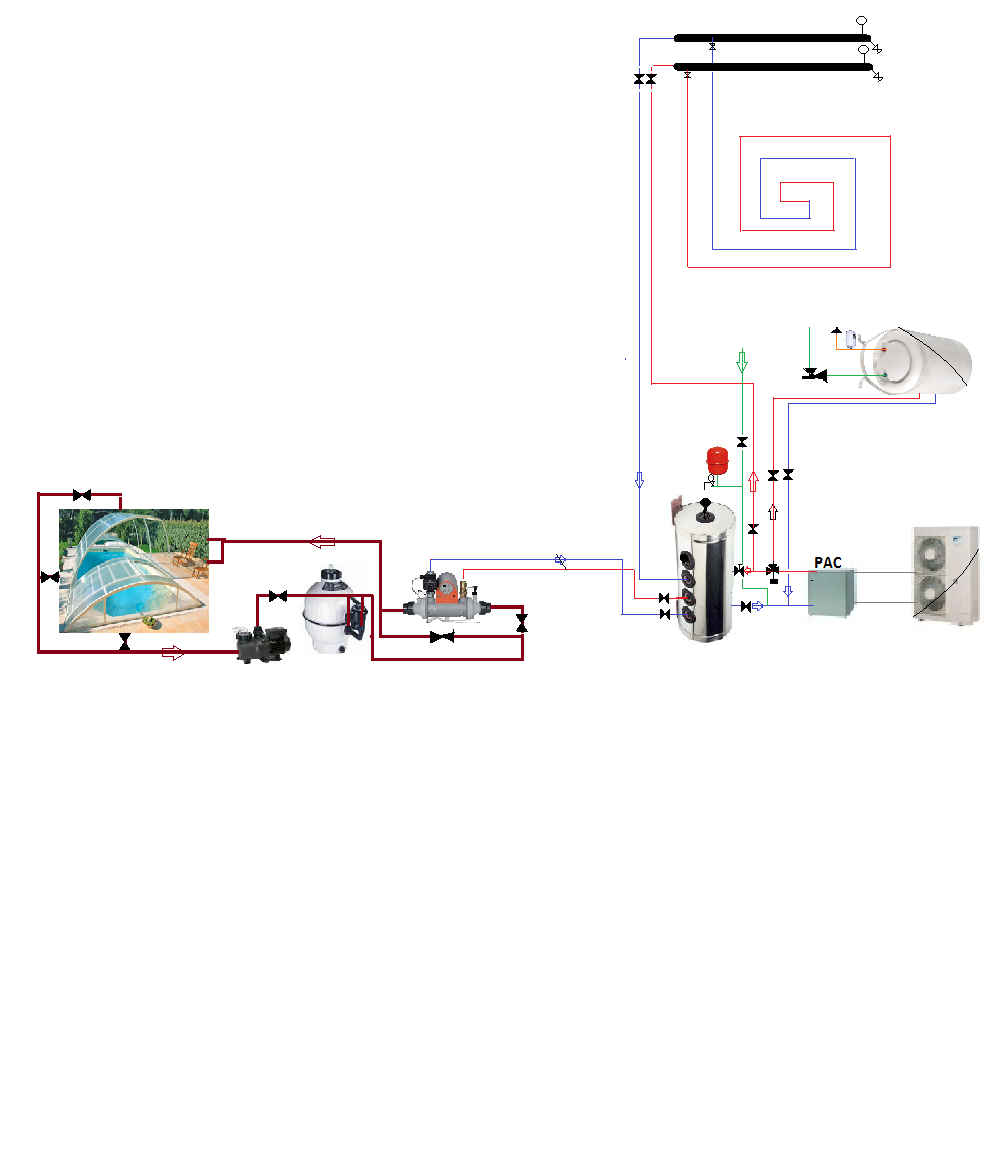

ci joint un schema où il y a aussi le chauffage de l'eau chaude et piscine, via une bouteille tampon, elle est utile même s'il n'y a que le plancher chauffant, souvent le débitdu module hydraulique  de la Pac est supérieur à celui du plancher chauffant, ce qui permet de faire passer l’excédant par la bouteille

Sujets pièces jointes

schema Pac et plancher C.png, 122.87 kb, 987 x 1170
schema Pac et plancher C.png 122.87 kb, 554 téléchargements depuis. 02-05-2016
