Sujet : encastrement tubes per plancher chauffant

Bonjour à tous,
dans le cadre de la réalisation en auto construction d'un système de chauffage par le sol je suis confronté à une question pour laquelle je vous sollicite aujourd’hui.
Les travaux concernent une partie du rez de chaussée de la maison que je suis entrain de rénover.
Une partie uniquement car le niveau de la cuisine ainsi que de la partie sous l'escalier d’accès à l'étage où sera positionné le collecteur du PC sont plus haut que les autres pièces du rez de chaussée. C'est justement pour rattraper ce décalage de niveau de 15 cm que le choix du PC a été retenu.
Donc à partir du collecteur et sur 2 ou 3 mètres maximum, les cinq boucles doivent être encastrées, du moins c'est une des solutions qui me semble possible et qui m’arrangerai.
L'autre solution serait de décaisser cette partie sachant que c'est un sol sur terre plein, pour pouvoir placer l'isolant sous les tubes.
Ma question: Est il possible de placer le départ des boucles dans des saignées dans le sol existant sans placer d'isolant,
juste en les protégeant par des gaines?

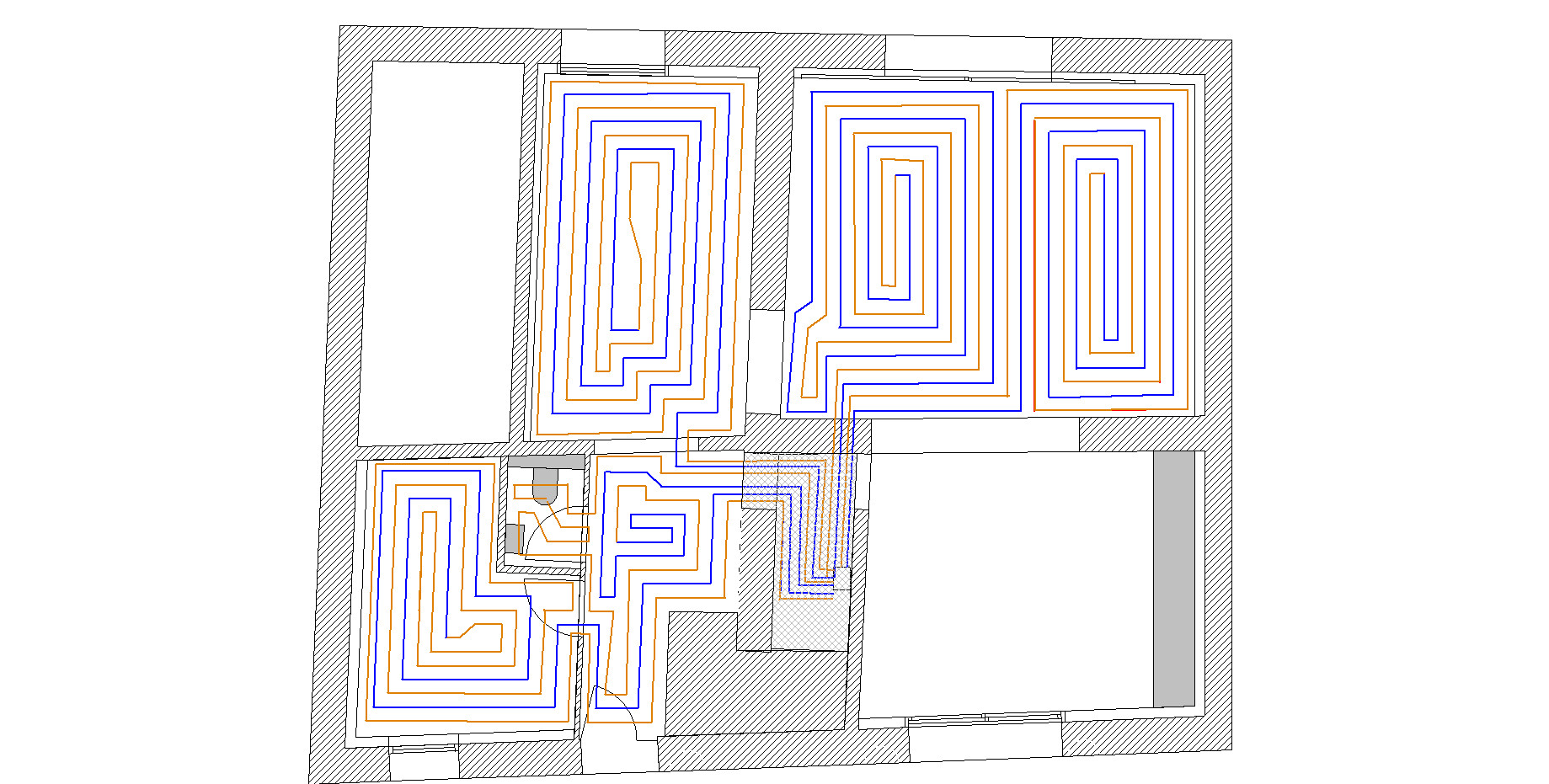

La partie concernée est celle avec double hachures.

Sujets pièces jointes

pour etude plancher chauffant.jpg, 271.03 kb, 1839 x 931
pour etude plancher chauffant.jpg 271.03 kb, 153 téléchargements depuis. 19-06-2022

2

Re : encastrement tubes per plancher chauffant

Bonjour.

Toute partie des boucles du PC noyés fera partie integrante d'un PC.
Si vous désirez avoir des nourrices de distribution dans un endroit qui ne fais pas partie du PC il faudra passer cette partie des boucles de façon désolidarisé.
Isolez les portions de tuyaux ne faisant pas partie du PC afin de ne pas parasiter le PC.

D'autre part, jamais de boucles a l'endroit susceptible de percement comme sous le toilette par exemple. Aujourd'hui  vous avez un toilette suspendu mais demain vous pourrez avoir un toilette classique, donc fixé au sol.
évitez donc les boucles a cet endroit.

Re : encastrement tubes per plancher chauffant

Vous pensez donc que le fait de ne pas mettre d'isolant sous les tubes à cet endroit ne nuira pas au bon fonctionnement du système?

4

Re : encastrement tubes per plancher chauffant

Bonjour.

Soit vous avez mal compris, soit je me suis mal exprimé.

Darius a écrit:

Toute partie des boucles du PC noyés fera partie integrante d'un PC.
Si vous désirez avoir des nourrices de distribution dans un endroit qui ne fais pas partie du PC il faudra passer cette partie des boucles de façon désolidarisé.
Isolez les portions de tuyaux ne faisant pas partie du PC afin de ne pas parasiter le PC.

Toute partie qui n'est pas dans le PC dois etre isolé, départ et retour.

Re : encastrement tubes per plancher chauffant

Oui, je pense que je n'ai pas compris votre reponse. Vous voulez certainement dire que toute partie qui compose le PC doit être isolée.
Si c'est le cas je doit decaisser cette partie pour placer un isolant sous les departs et les arrivées des 5 boucles. C'est bien ça ?
