Sujet : comment dois fonctionner une v3v?

Bonjour,
Mon installation se présente ainsi:

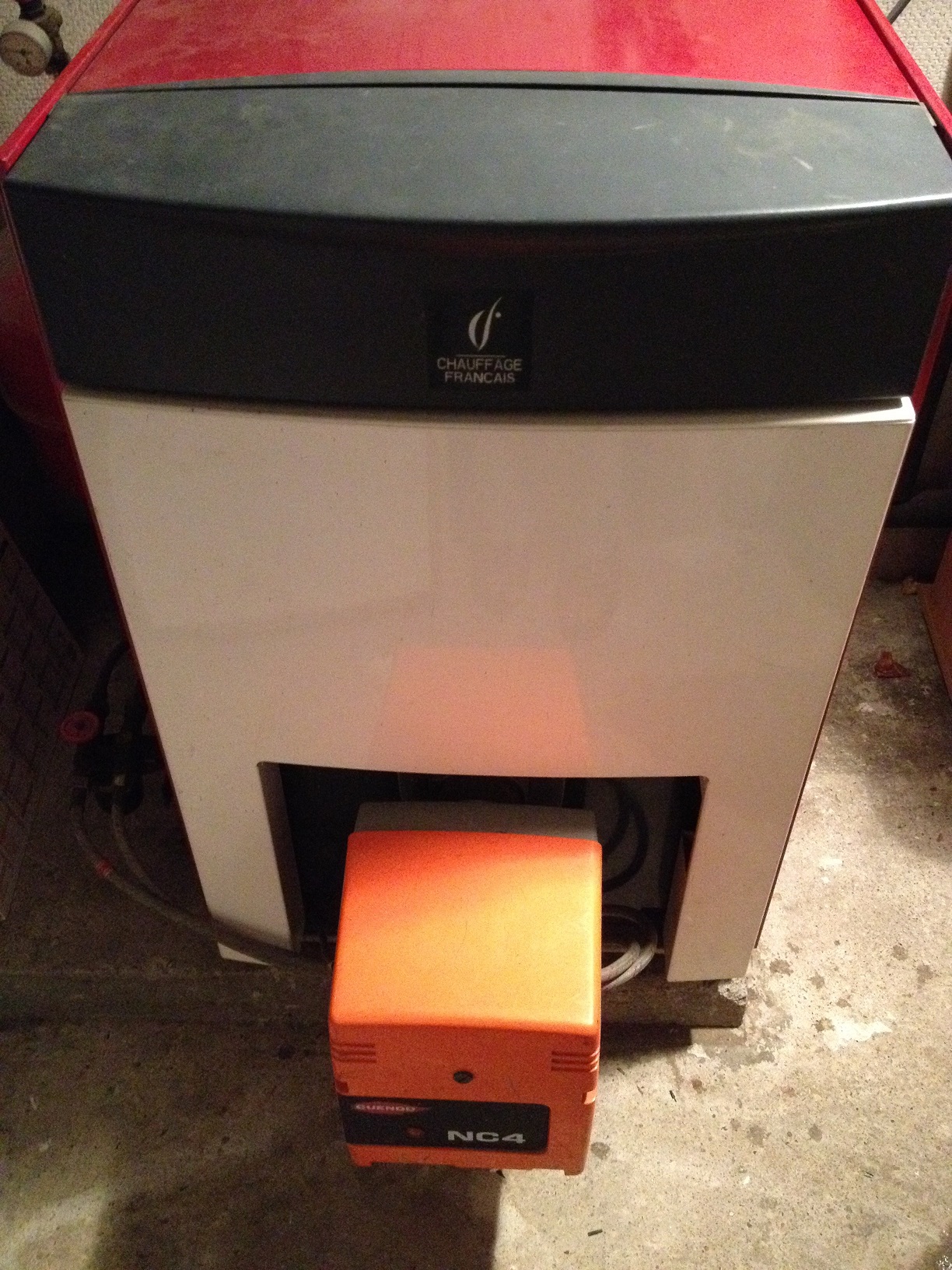

-une chaudière fioul (réglé sur 60°)

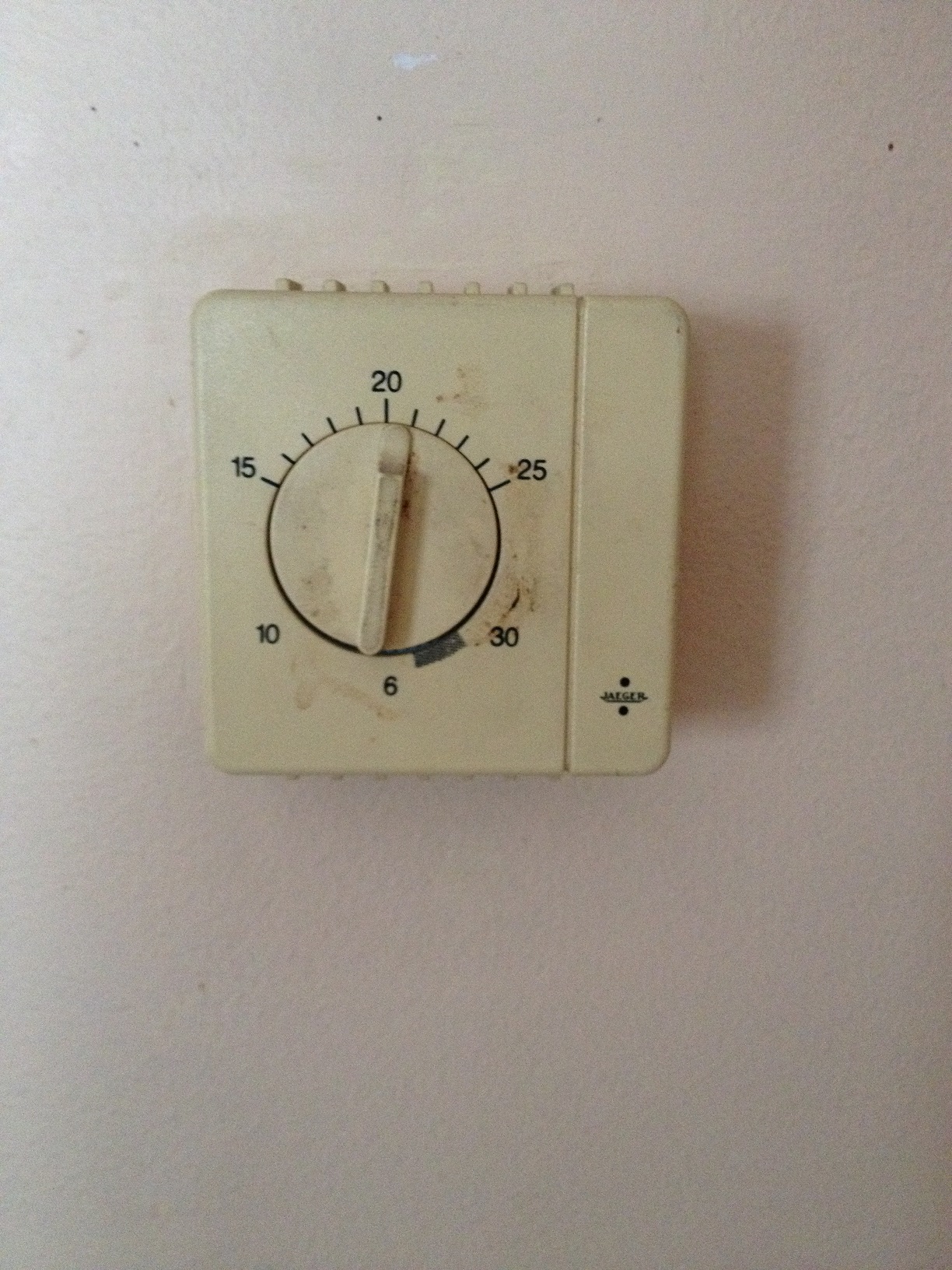

-une v3v piloté par un régulateur, sur lequel sont branchés le TA, une sonde S et une sonde extérieure

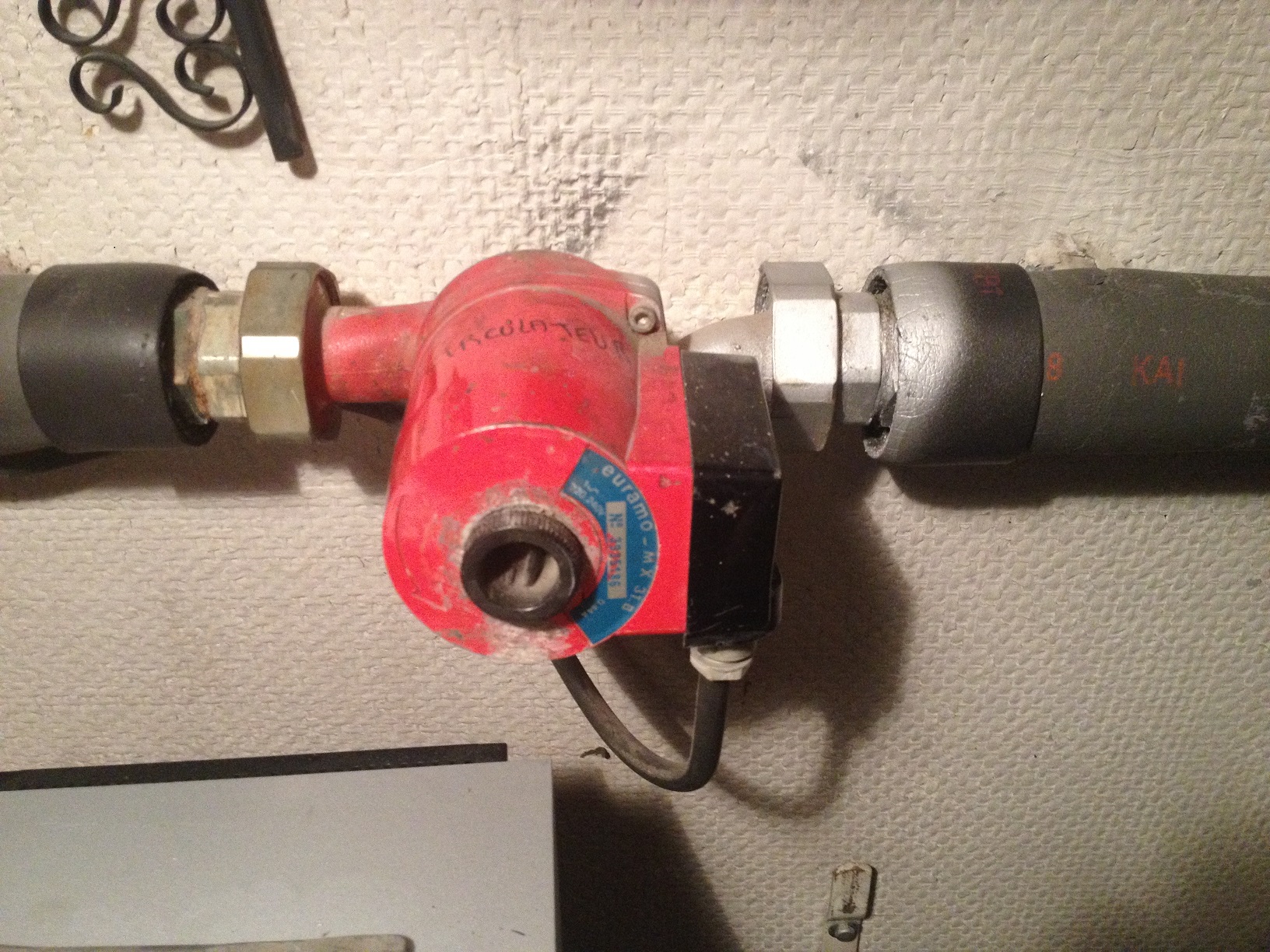

-un circulateur
Je ne comprends pas du tout le fonctionnement de mon installation.
1) Comment se fait il que ma sonde S, placé après le circulateur, indique 35° alors que ma v3v est fermée? Pour le coup mes radiateurs sont froids
2) Comment se fait il que ma sonde S indique que "40°" lorsque ma v3v est totalement ouverte? Pour le coup mes radiateurs sont chauds.
3) vous l'aurez compris, ma v3v n'adopte que 2 positions: fermée ou ouverte. Ce fonctionnement est il logique?

Avis aux amateurs...

2

Re : comment dois fonctionner une v3v?

Bonjour

j'ai l'impression que cette vanne fonctionne en tout ou rien, alors qu'avec les sondes le régulateur devrait ouvrit la vanne en proportionnel.
donnez plus de détails, références ou photo svp
nota:
le circulateur doit être au dessus de la vanne 3 voies sur le tube de départ et la sonde un peu plus loin pour ne pas être influencée par la transmission de chaleur sur le tube par  capillarité, vanne  3v fermée

JR

3 Dernière modification par jumpman (29-10-2015 21:19:40)

Re : comment dois fonctionner une v3v?

Voici les photos:

Sujets pièces jointes

IMG_0286.JPG, 757.94 kb, 1224 x 1632
IMG_0286.JPG 757.94 kb, 223 téléchargements depuis. 29-10-2015

IMG_0295.JPG, 161.46 kb, 600 x 800
IMG_0295.JPG 161.46 kb, 251 téléchargements depuis. 29-10-2015

Re : comment dois fonctionner une v3v?

suite

Sujets pièces jointes

IMG_0317.JPG, 790.03 kb, 1632 x 1224
IMG_0317.JPG 790.03 kb, 304 téléchargements depuis. 29-10-2015

IMG_0318.JPG, 815.25 kb, 1224 x 1632
IMG_0318.JPG 815.25 kb, 224 téléchargements depuis. 29-10-2015

Re : comment dois fonctionner une v3v?

suite

Sujets pièces jointes

IMG_0283.JPG, 761.32 kb, 1224 x 1632
IMG_0283.JPG 761.32 kb, 242 téléchargements depuis. 29-10-2015

IMG_0298.JPG, 788.68 kb, 1632 x 1224
IMG_0298.JPG 788.68 kb, 264 téléchargements depuis. 29-10-2015

Re : comment dois fonctionner une v3v?

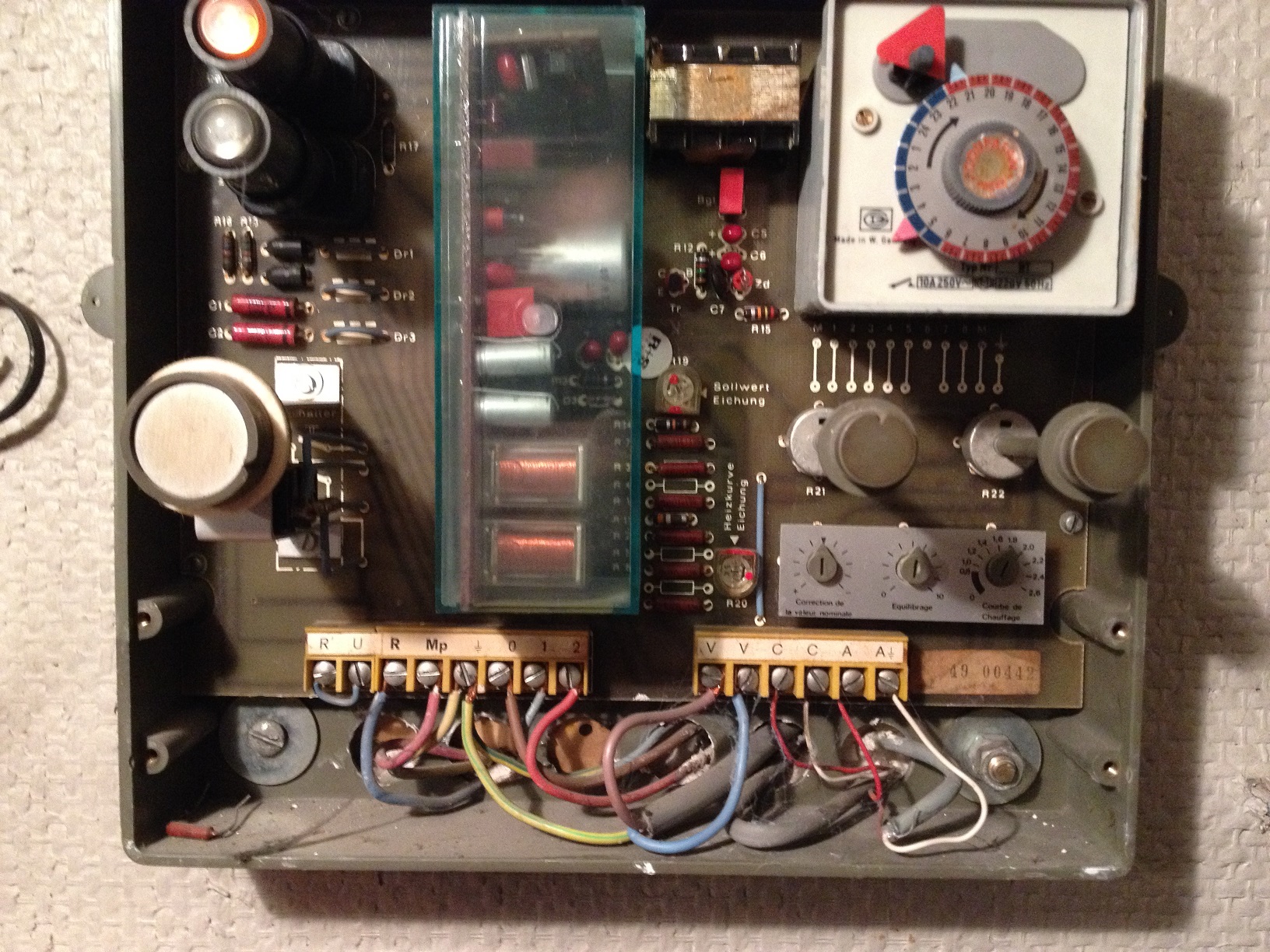

Sur mon régulateur, la partie horloge ne marche plus....
Du coup mes questions posés au post 1 sont toujours d'actualité.
Merci.

Re : comment dois fonctionner une v3v?

Toutes les vannes motorisés sont tout ou rien.

Admettons qu'une vanne mets 90sec a faire la course complète de fermeture ou ouverture, la régulation fait le reste.

Les régulations sont prévues pour des servomoteurs precis, d'autres mesurent le temps de course lors de la première mise en route, c'est a partir du temps de course que la régulation envoi le courant au servomoteur pendant une duré précise.

Pour une vanne avec 90sec de temps de course, si la régulation envoi le courant pendant 30sec cela équivaut a 33% de sa course.

Ensuite la régulation ajuste selon les besoins de la température mesuré sur le tuyau de départ.
Dans votre cas, soit une des sondes ne fonctionne pas, soit la régulation a perdu les pédales.

Re : comment dois fonctionner une v3v?

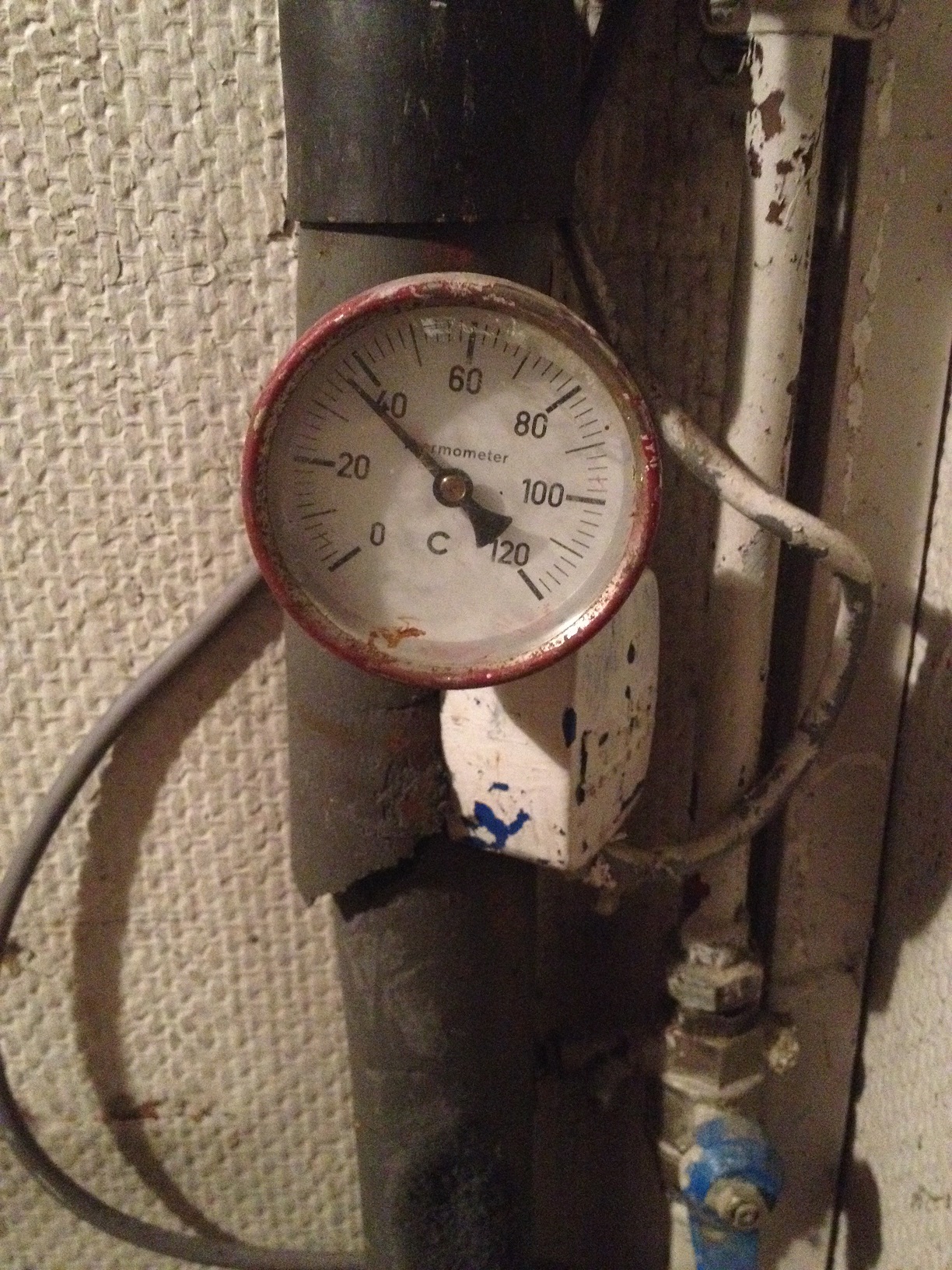

Sur une des photos on voit que l eau en sortie de circulateur est de 38°, et ce v3v fermée. Donc comment est ce possible que l'eau reste a une température constante (38°) alors que la v3v est fermée?

9

Re : comment dois fonctionner une v3v?

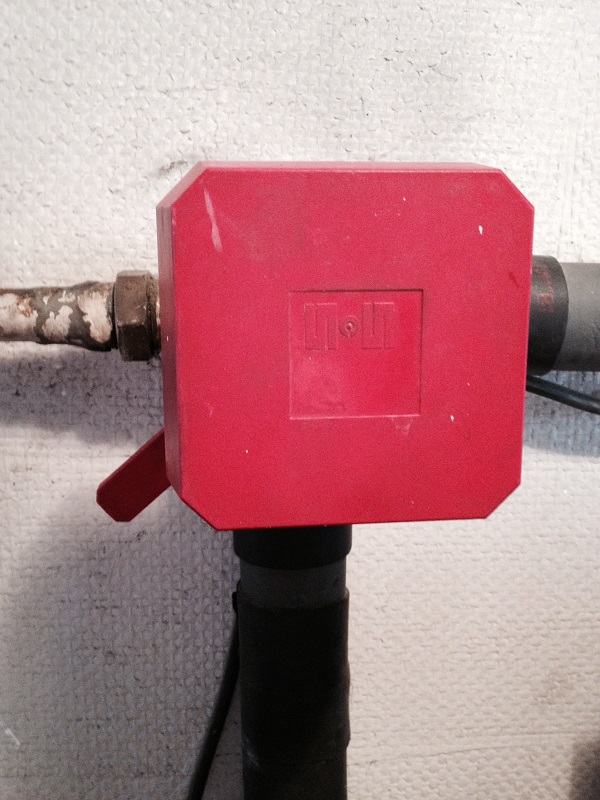

c'est une vieille vanne SCS elle a de la bouteille et n'est peut être plus aussi précise et étanche, si elle ferme bien la température doit descendre.

cette vanne est commandée par le régulateur et sa position d'ouverture ou fermeture est calculée par la loi d'eau ce n'est pas une question de temps de course, sinon elle serait toujours en train de pomper.

JR

10

Re : comment dois fonctionner une v3v?

RUAJOSE a écrit:

cette vanne est commandée par le régulateur et sa position d'ouverture ou fermeture est calculée par la loi d'eau ce n'est pas une question de temps de course, sinon elle serait toujours en train de pomper.

Je n'ai pas compris cette dernière remarque
